Hochspannung

Allgemein

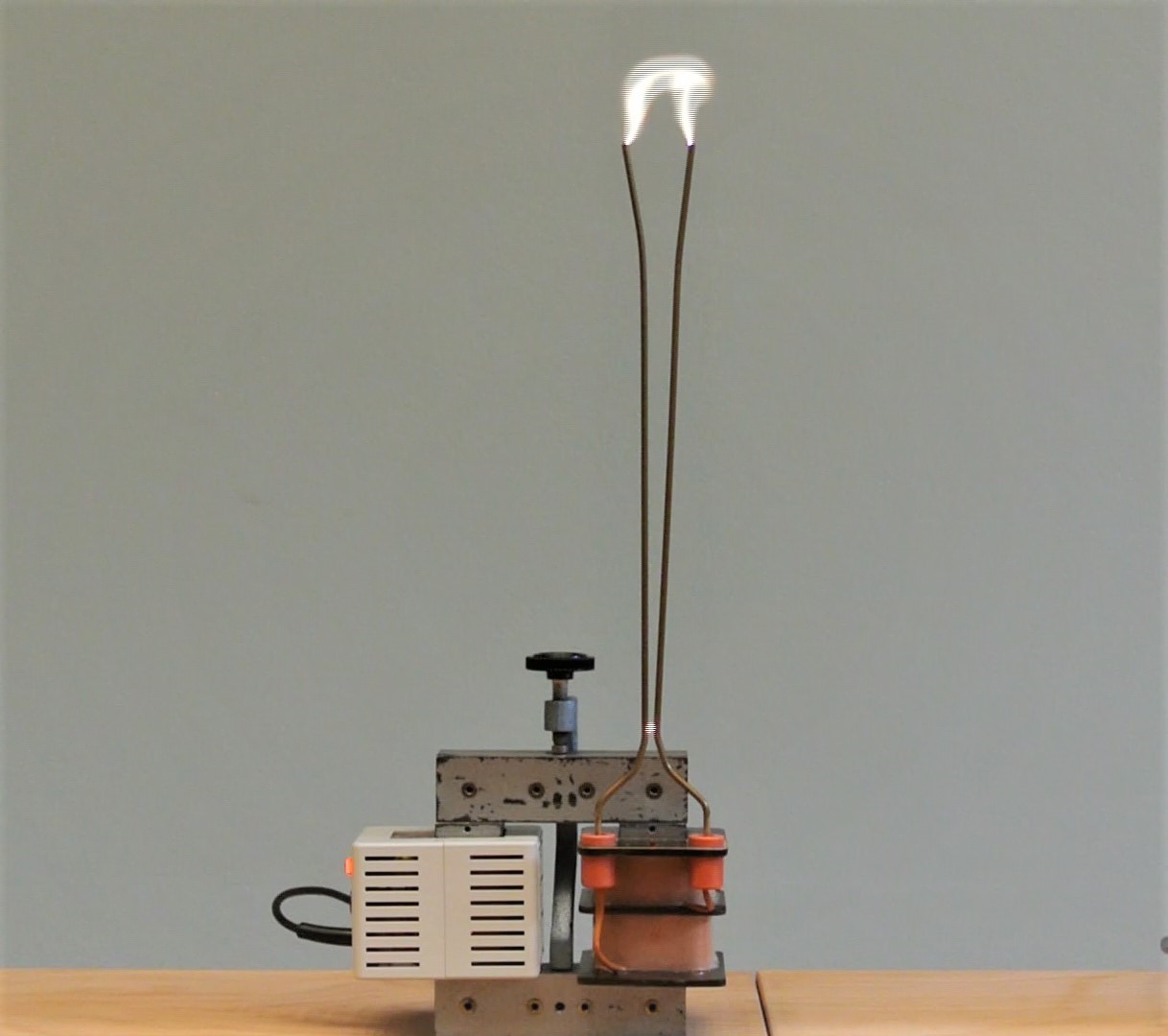

In zwei Versuchsanordnungen kann die Funktionsweise von Transformatoren gezeigt werden. In der ersten das Hochtransformieren von Netzspannung um den Faktor 46 was zur Ausbildung von Lichtbögen führt.

Bilder


Versuchsaufbau




Video

Durchführung

Material:

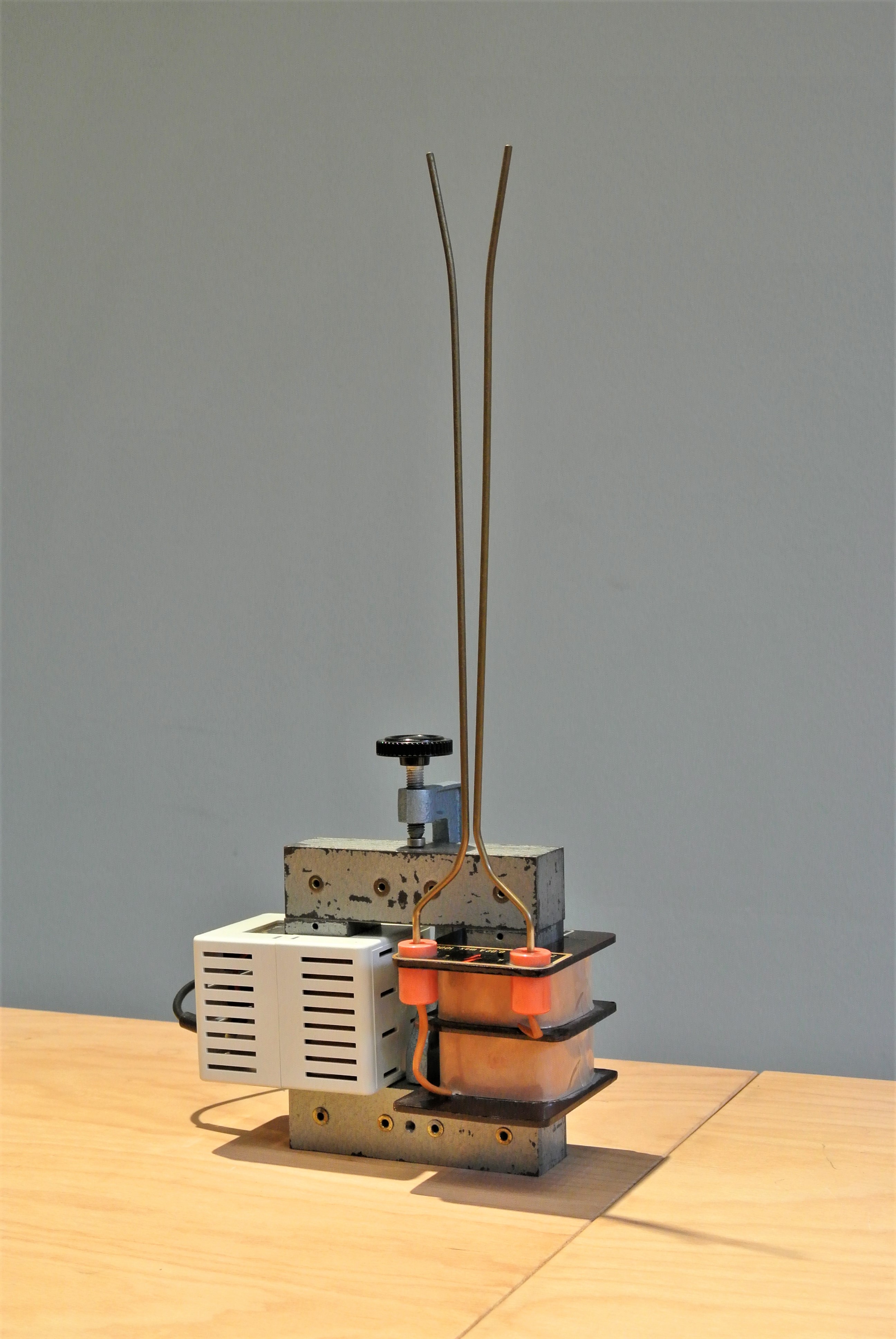

Aufbautrafo mit Spule 500 Wicklungen Primär und Spule 23000 Windungen sekundär (Sammlungsraum Schrank 18 Regal a/b)


Aufbau:

Hörnerblitzableiter in die Buchsen der Sekundärspule mit 23000 Windungen einstecken und einen Abstand am Fußpunkt der Drähte zueinander derart einstellen, dass der Lichtbogen beim Einschalten sicher zündet und nach oben hin wegläuft.



Durchführung:

Einschalten und beobachten.



Sicherheitshinweise:

Vorsicht Hochspannung!! 10 Kv Wechselspannung!!


Dokumente

---

#tags

F 31.5, Lichtbogen, Übersetzungsverhältniss, Hörnerblitzableiter, Hochspannung,
