Arbeit im elektrischen Feld (Hubarbeit-Motor-Kondensator)

Allgemein

Im Rahmen des Experiments wird die im Kondensator gespeicherte Energie W=1/2 CU Quadrat mittels eines Elektromotors(Tachogenerator) in Hubarbeit umgesetzt. Die Proportionalität - Höhe des gehobenen Gewichtes und der eingestellten Ladespannung zum Quadrat - kann gezeigt werden.


Bilder

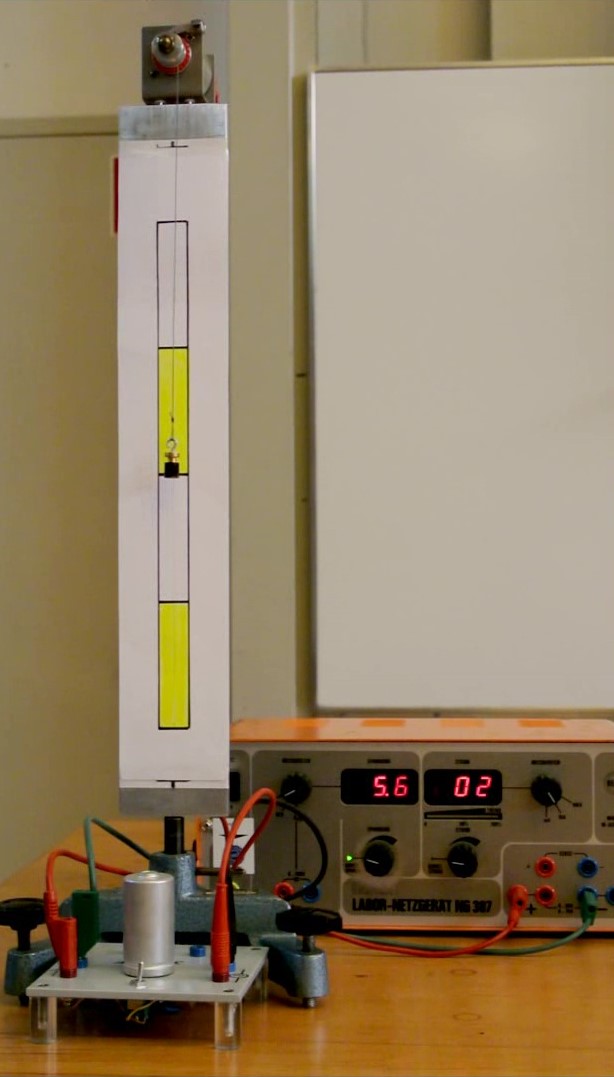

Versuchsaufbau







Video

Durchführung

Material:

Netzgerät 12 Volt (Hörsaal Vorbereitungsraum Schrank 40)
Höhenskala auf Aluplatte (Sammlungsraum Schrank 46 Regal b)
Tachogenerator mit Seilabwickler und Gewicht (Sammlungsraum Schrank 46 Regal b)
Kondensator  mit Schalter auf Grundplatte (Sammlungsraum Schrank 46 Regal b)



Durchführung:

Grundplatte anschließen und nacheinander den Kondensator mit 4 Volt, danach 5,6 Volt und 8 Volt laden und entladen.



Dokumente

---

#tags

E 24.14, Hubarbeit im elektrischen Feld, Masse, Spannung, Heben
