Oberflächenspannung und elektrisches Feld

Allgemein

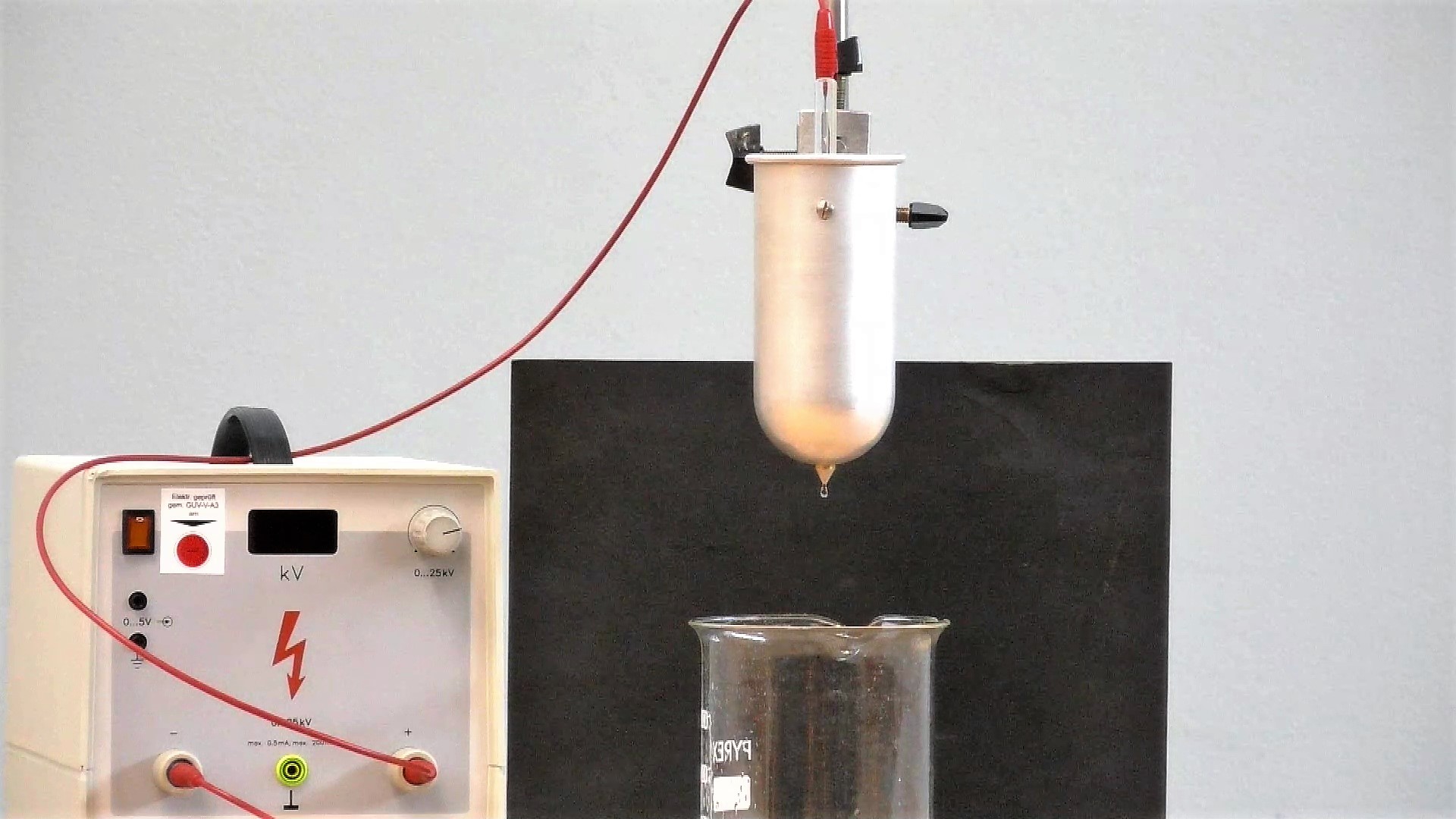

Der Versuch zeigt die Beeinflussung der Oberflächenspannung von Flüsigkeiten durch das elektrische Feld. Mit zunehmender Feldstärke nimmt die Tropfengröße ab.


Bilder

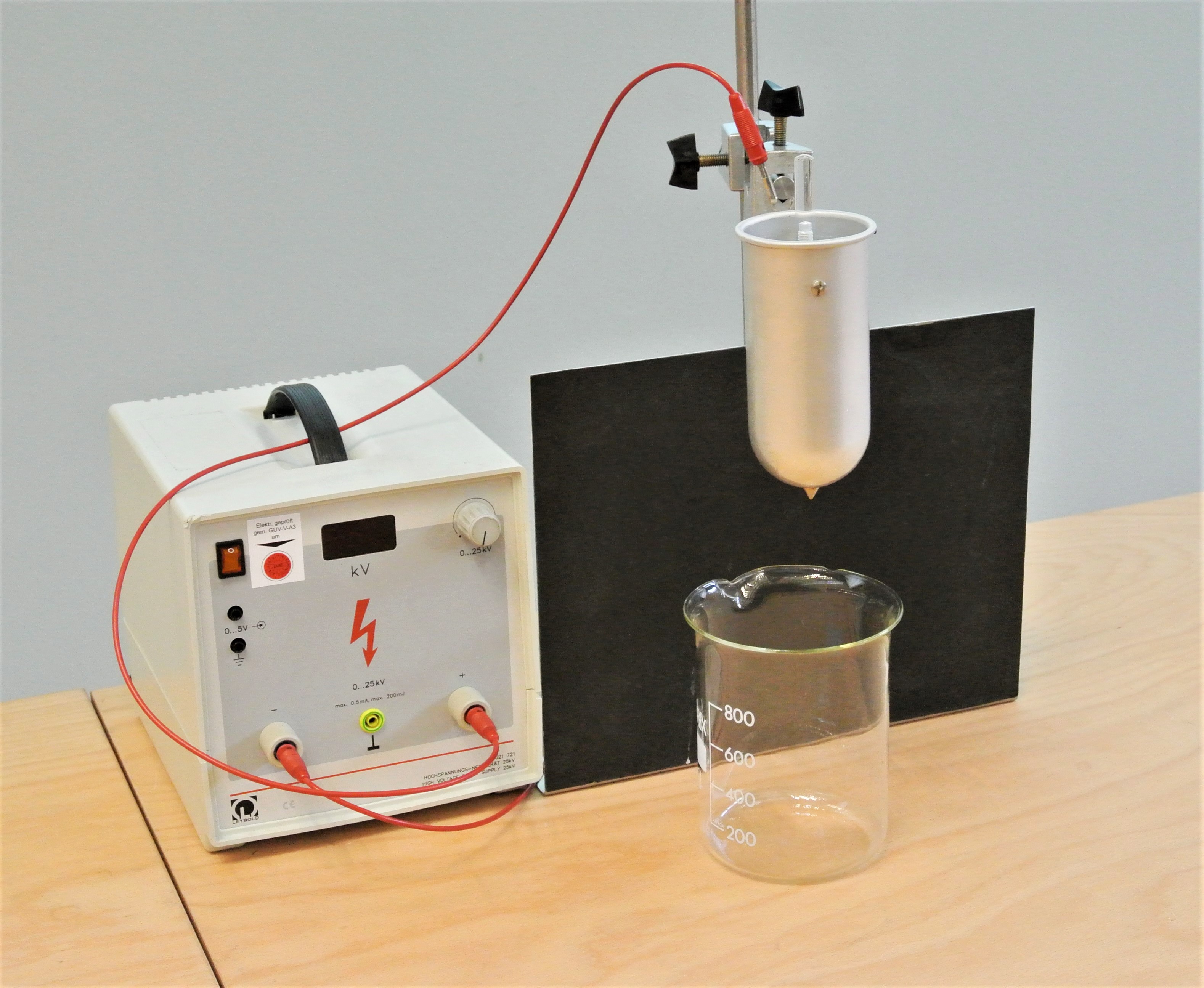

Versuchsaufbau

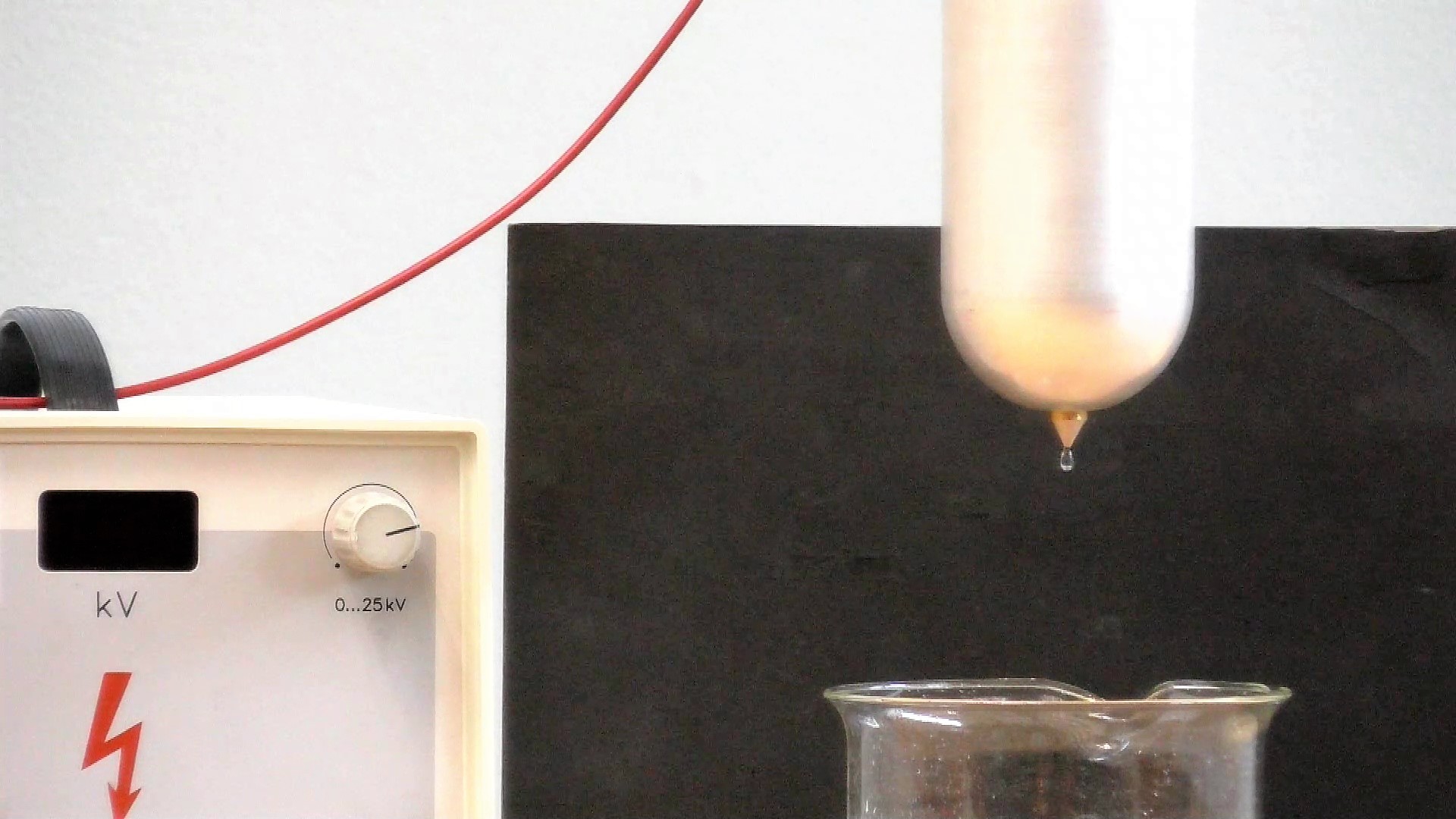

Ohne Feld

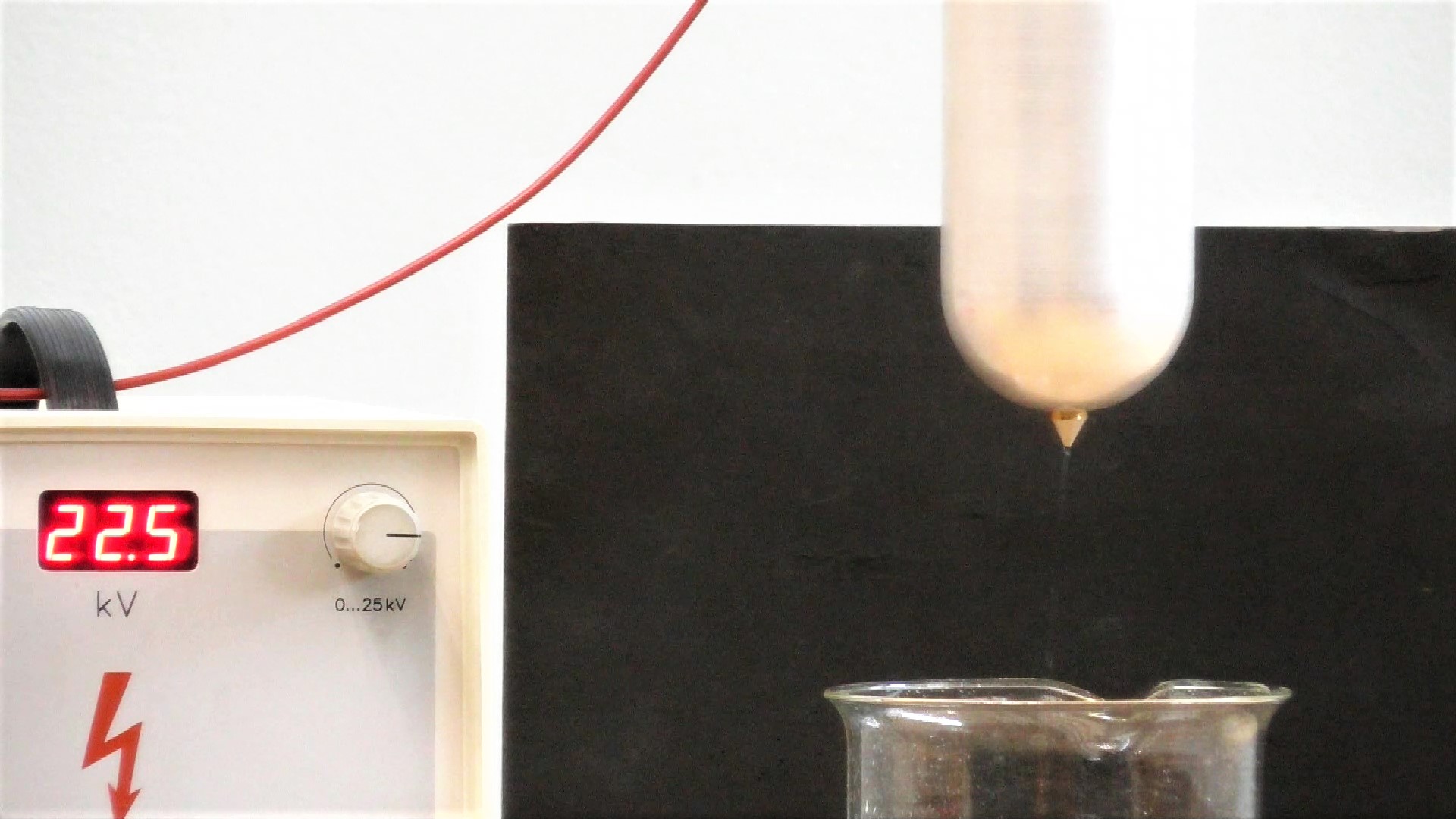

mit Feld



Video

Durchführung

Material:

Tropfbecher (Sammlungsraum Schrank 9 Regal d)
HV-Netzgerät (Hörsaal Vorbereitungsraum Schrank 40)
Schutzwiderstand 1 Mohm (Sammlungsraum Schrank 31 Regal c)oder(Hörsaal Vorbereitungsraum)
Becherglas (Hörsaal Vorbereitungsraum Glastisch)
HV-Kabel (Hörsaal Vorbereitungsraum Kabelwagen)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25/26)

 Aufbau:

Den Tropfbecher in geeigneter Höhe am Stativ befestigen. Den Becher mit Wasser füllen und an das HV-Netzgerät anschließen.

Durchführung:

Die Düse öffnen bis sich Tropfen bilden. Das Netzgerät einschalten.



Sicherheitshinweise:

Vorsicht Hochspannung!

Dokumente

---

#tags

E 23.4, Oberflächenspannung, Influenz, Elektrisches Feld,
