Schallgeschwindigkeit in Metallen

Allgemein

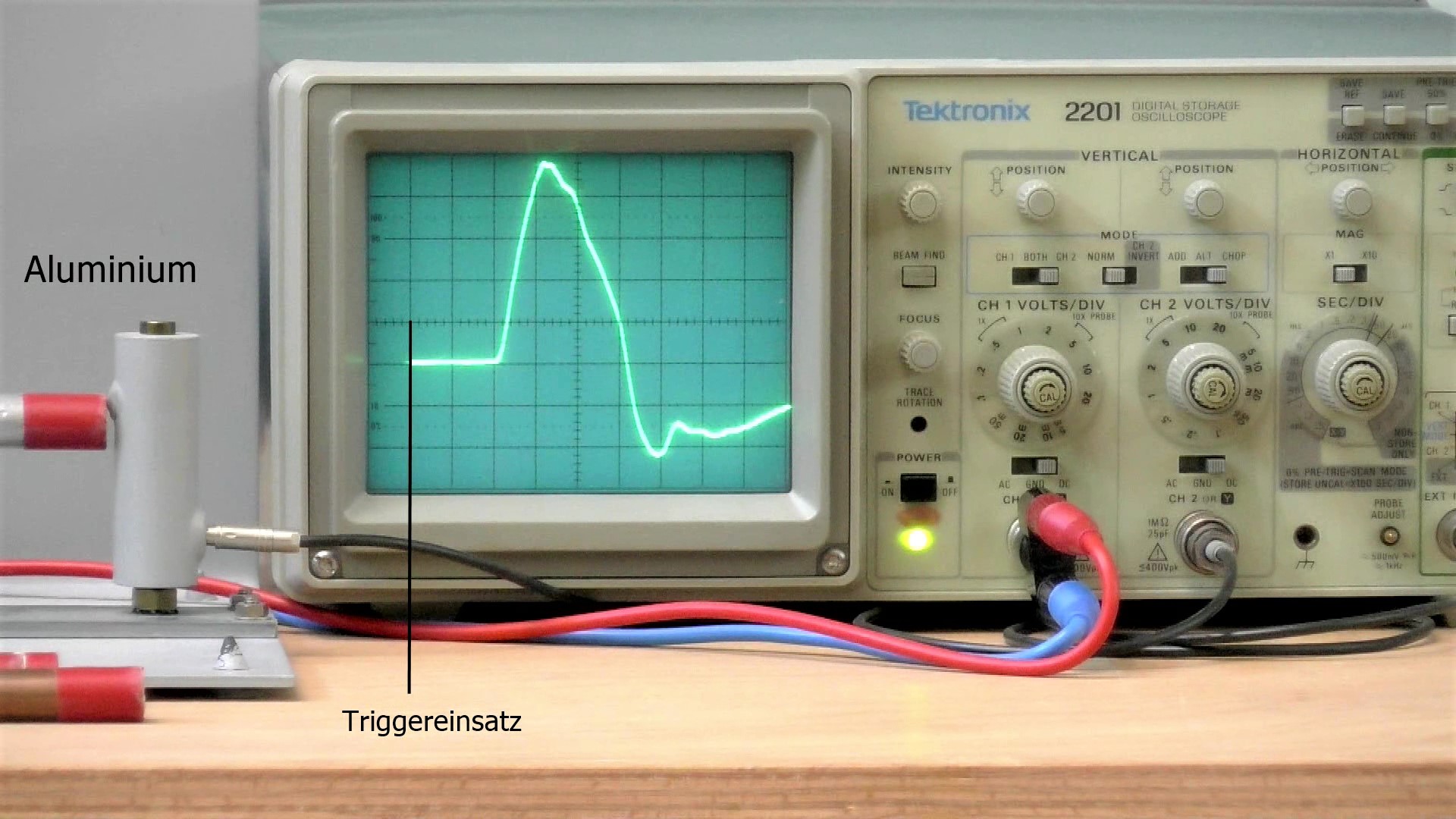

Die Schallgeschwindigkeit in Kupfer,Aluminium und Stahl wird durch Laufzeitmessungbestimmt. Durch impulsartiges Anschlagen läuft eine Welle durch den Stab und der am Stabende angebrachte Piezo registriert den ankommenden Puls. Das Signal wird am Oszillograph aufgezeichnet.

Bilder

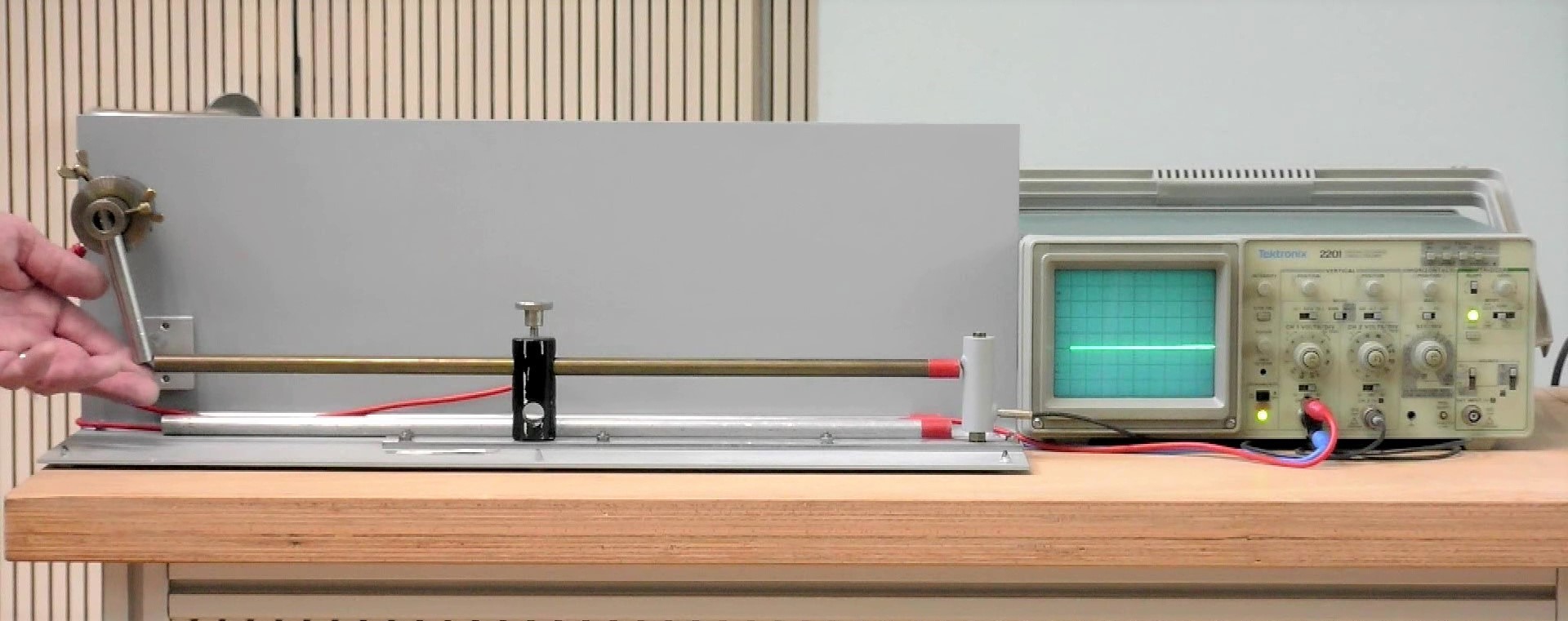

Versuchsaufbau







Video

Durchführung

Material:

Speicheroszillograph (Sammlungsraum Schrank 44 Regal a)

Gestell mit Stäben (Sammlungsraum Schrank 49 Regal c)

Mono-Zelle (Sammlungsraum Schrank Schrank 20)

Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)

Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)



Aufbau:

Die Mono-Zelle am Gestell und Triggereingang des Oszillographen anschließen. Einen Stab einsetzen und die Einstellungen für Trigger/Speicher und Zeitablenkung am Oszillograph vornehmen.

Durchführung:

Auslösen des Impulses durch Anschlagen mit der kleinen im Drehlager befestigten Stativstange.


Hinweise:

Stablänge 0,5 Meter



Dokumente

---

#tags

C 41.2, Schwingung, Schallgeschwindigkeit, Schall, longitudinal,
