Impulsausbreitung auf einem Koaxialkabel

Allgemein

Der Versuch zeigt den Einfluss von Leitungen und deren Anpassung auf die Ausbreitung von Signalen. Entstehende Reflexionen bei Fehlanpassung, sowie die Ausbreitungsgeschwindigkeit, die bei 2/3 der Lichtgeschwindigkeit liegt.

Bilder

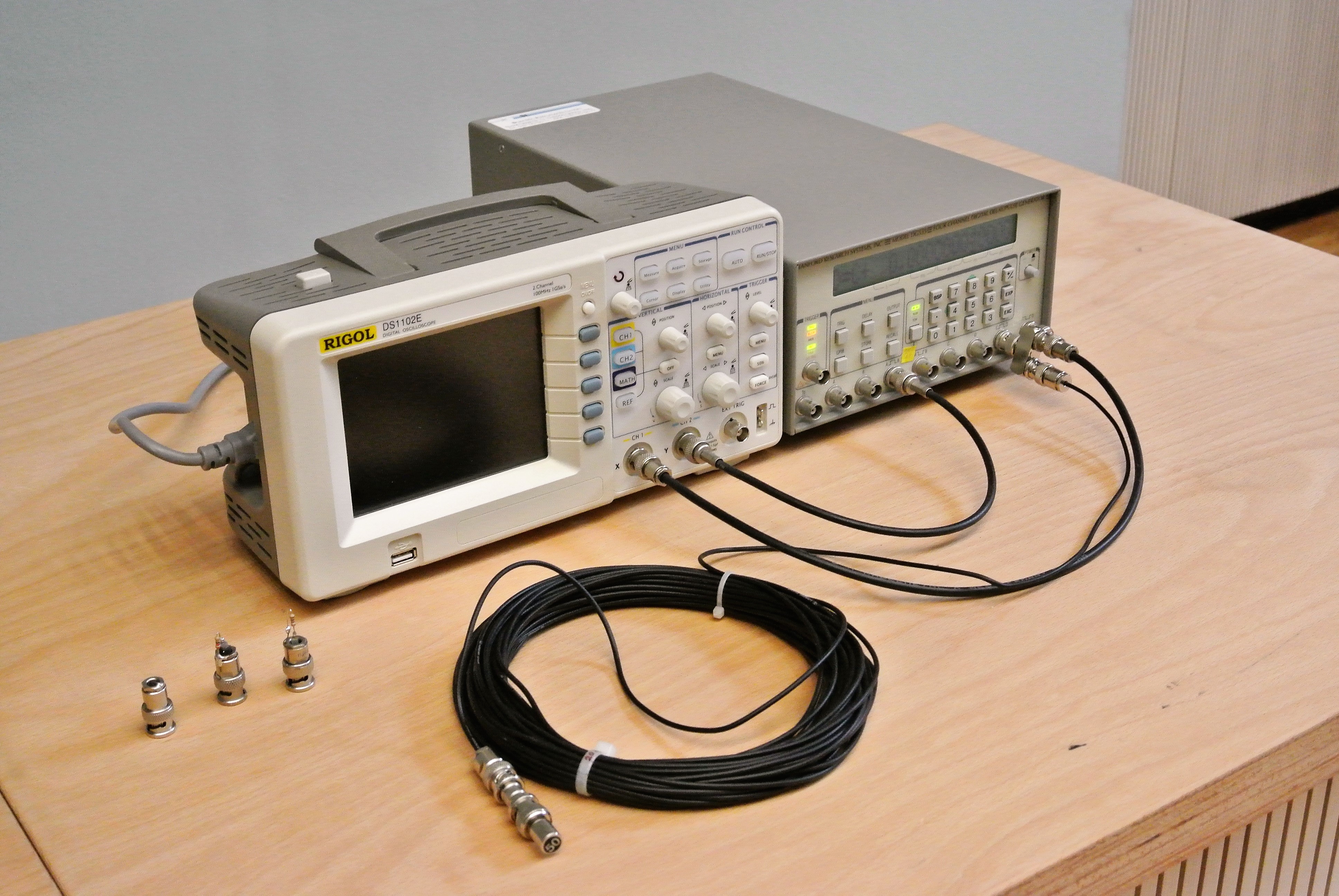

Versuchsaufbau

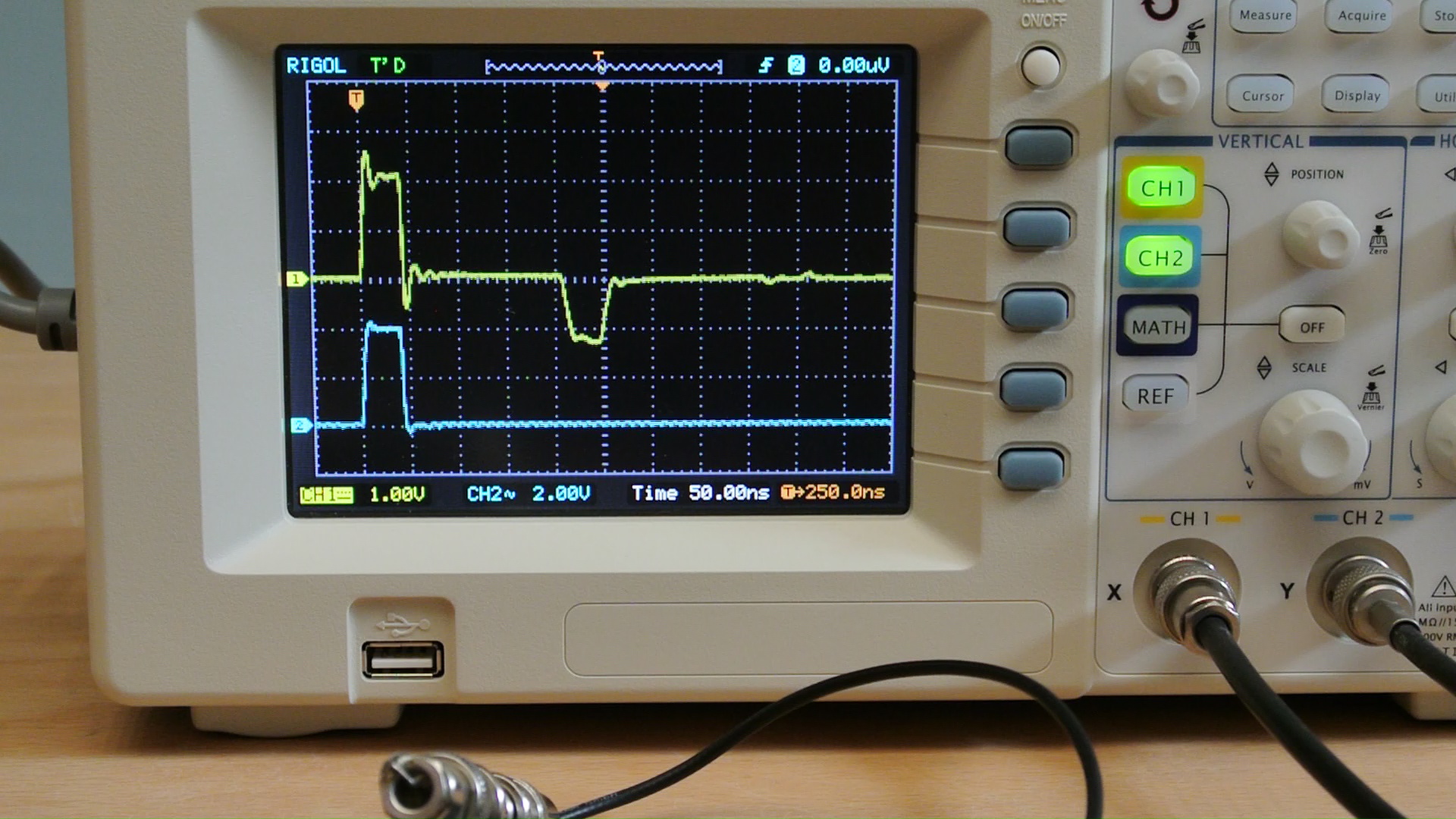

Kurzschlußstecker

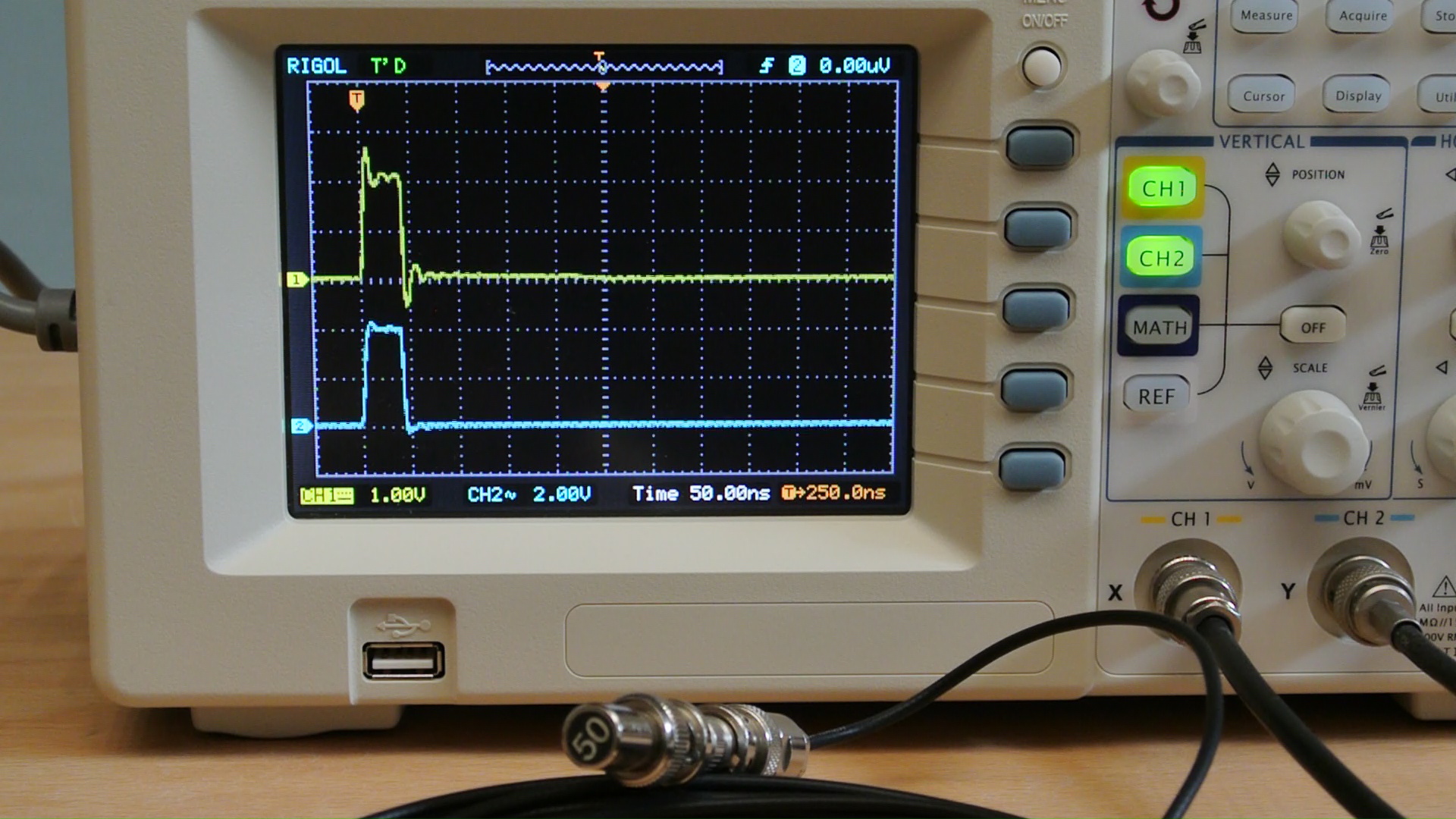

Angepasster Abschluß



Video

Durchführung

Material:

Digitaler Pulsgenerator (Sammlungsraum Schrank 44 Boden)
Oszillograph (Sammlungsraum Schrank 44 Boden)
Koaxialkabel 22 Meter-Ring (Sammlungsraum Schrank 44 Boden)
Abschlußwiderstände (Sammlungsraum Schrank 44 Boden)


 Aufbau:

Am Pulsgenerator einen Puls mit 40ns Pulsbreite einstellen und mit dem Oszillographen verbinden. Am T-Stück den 22 Meter-Ring Koaxialkabel anschließen.



Durchführung:

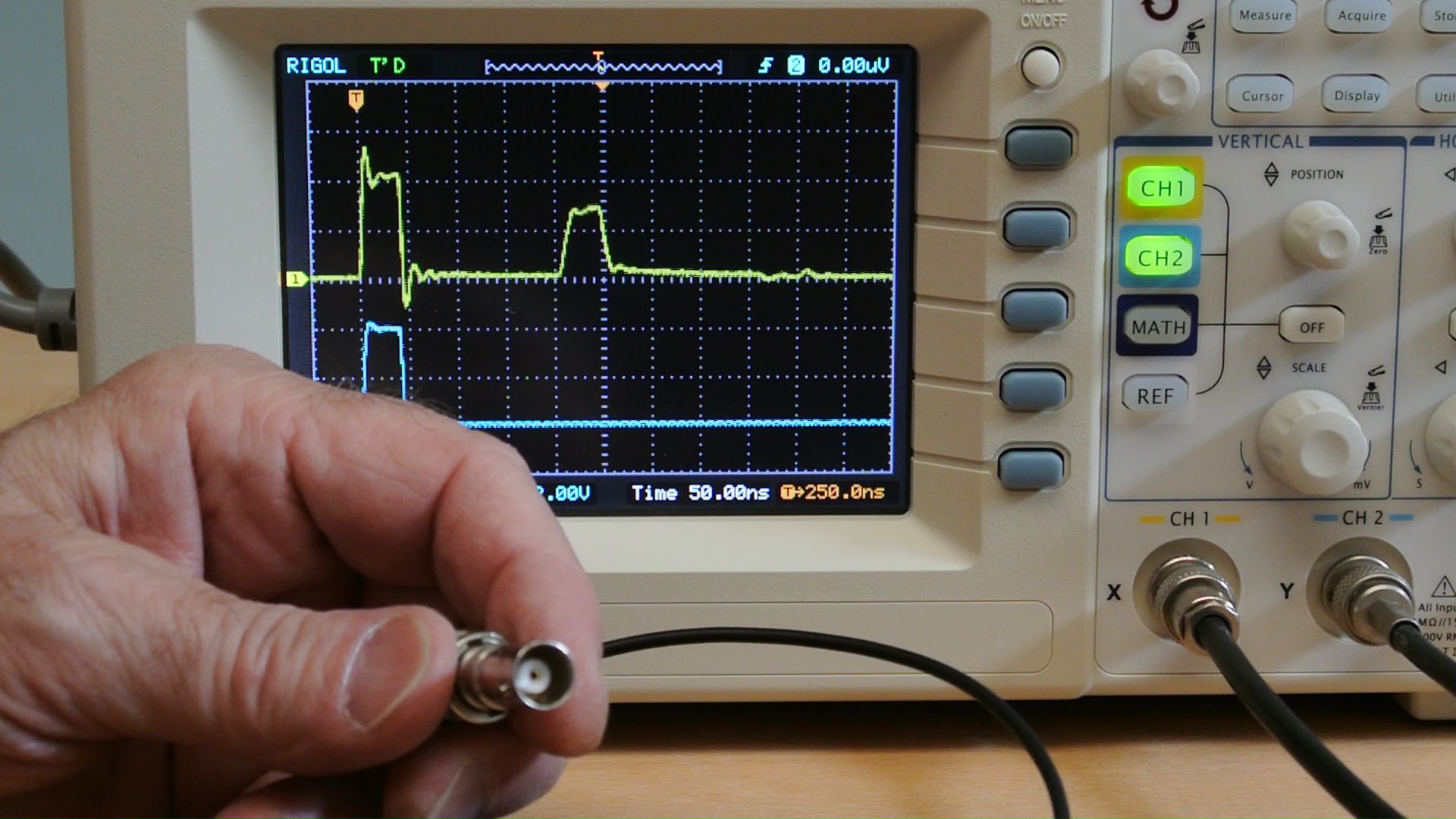

Die Impulslage und Form am Oszillographen bei unterschiedlichem Abschluß des Kabels beobachten.




Dokumente

---

#tags

G 32.4, Dispersion, Impedanz, Anpassung, Reflexion, Kurzschluss, Wellenwiderstand,
