Gekoppelte Schwingkreise

Allgemein

Im Versuch wird das Frequenzspektrum eines ungekoppelten Schwingkreises mit dem eines gekoppelten Schwingkreise verglichen. Analog zu gekoppelten Pendeln zeigt sich im ungekoppelten Fall eine gedämpfte Schwingung, bei Kopplung der Schwingkreise eine Schwebung.
.

Bilder

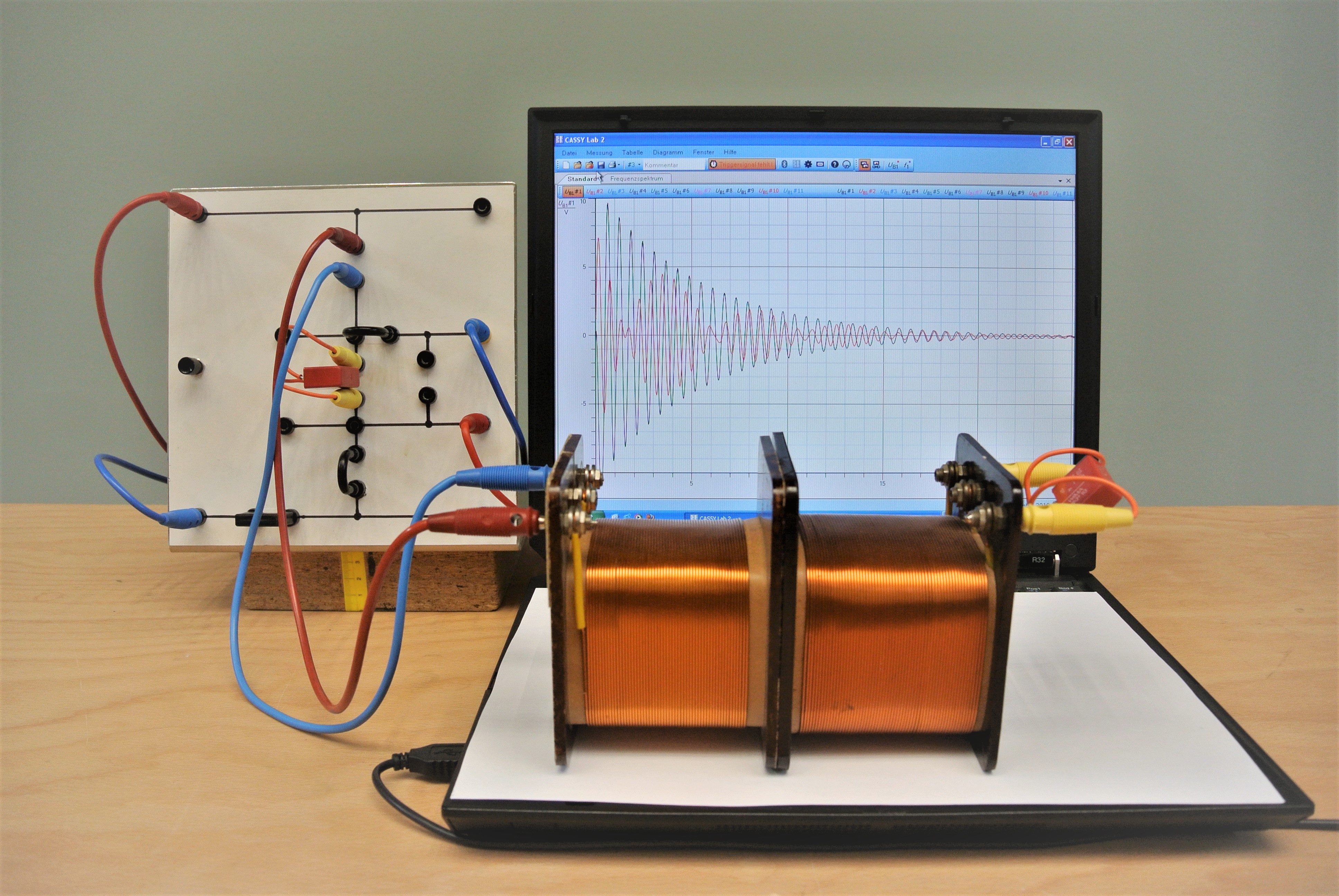

Gekoppelte Spulen

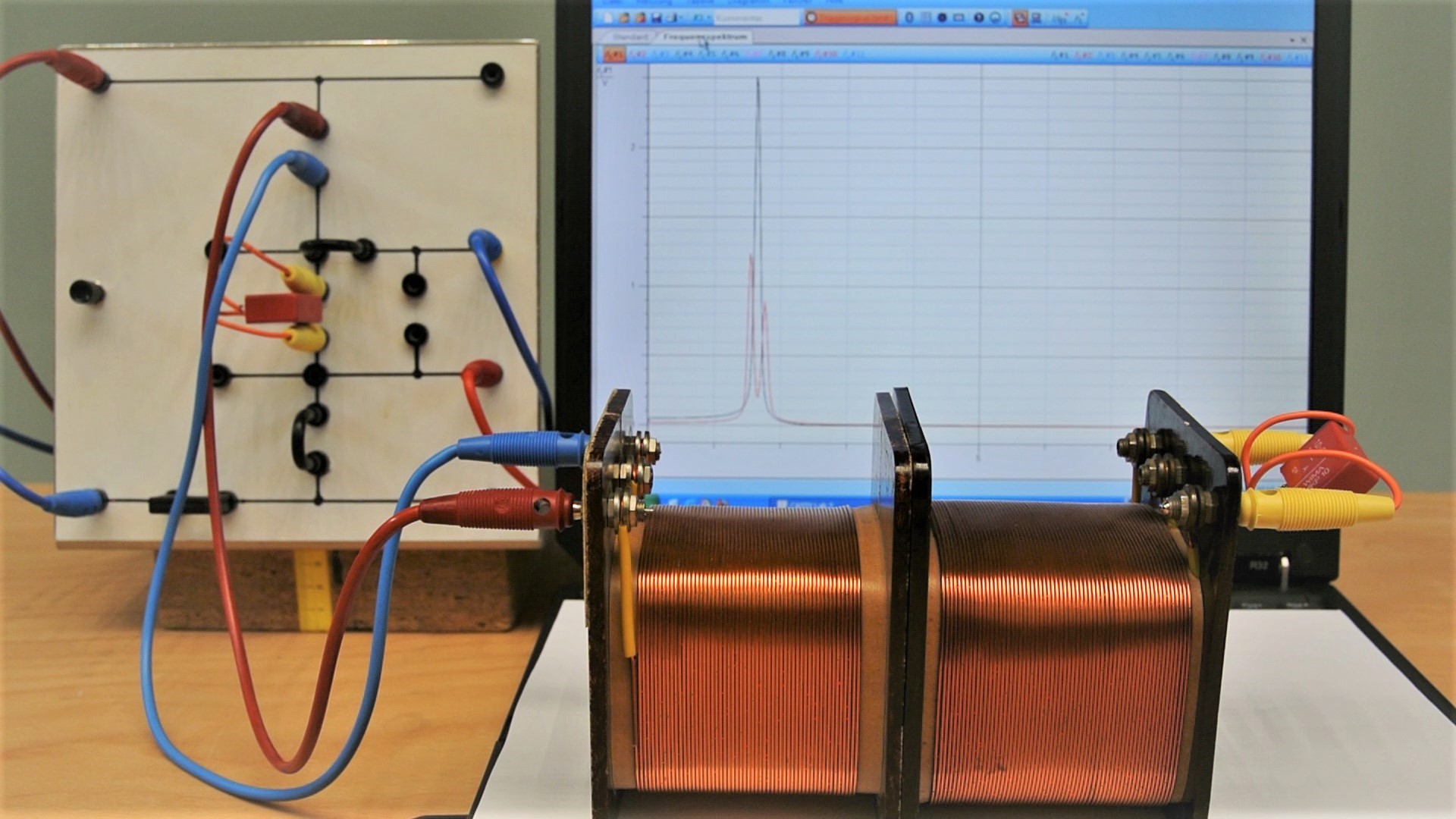

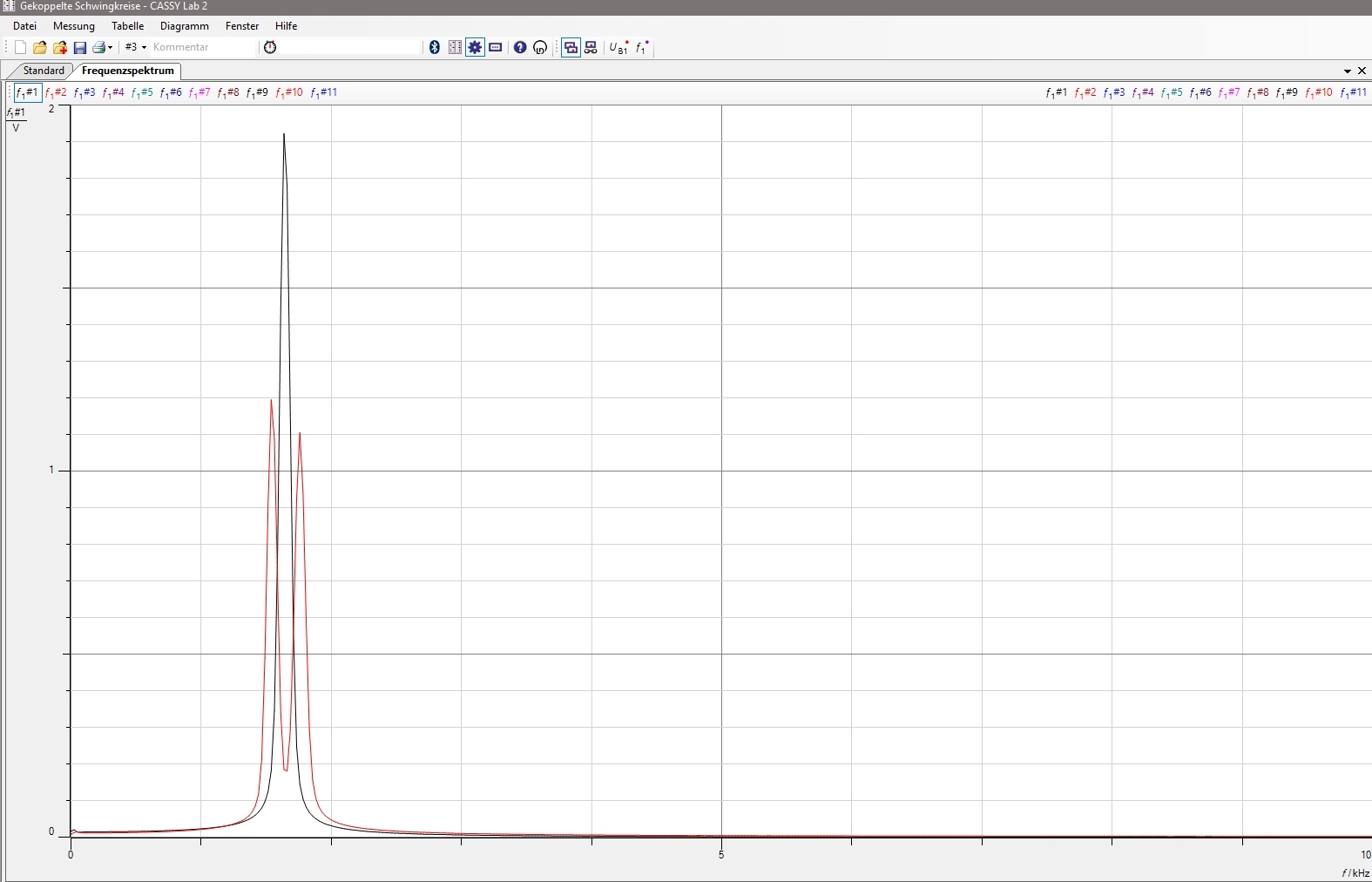

 Aufspaltung in zwei Frequenzen








Video

Durchführung

Material:

Zwei Leybold-Spulen 500 Windungen (Sammlungsraum Schrank 18 Regal a)
Zwei Kondensatoren 1µF (Sammlungsraum Schrank 20 Regal c)
Steckbrett (Sammlungsraum Schrank 20 Regal c)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Verbindungskabel (Hörsaal Vorbereitungsraum Elektrowagen)




Aufbau:

Spule und Kondensator über das Steckbrett mit dem Cassy Interface verbinden. Das zugehörige File aufrufen. Die Cassy Spannungsquelle auf ca. 10 Volt einstellen. Die identische Pickup-Spule mit dem zweiten Kondensator beschalten.



Durchführung:

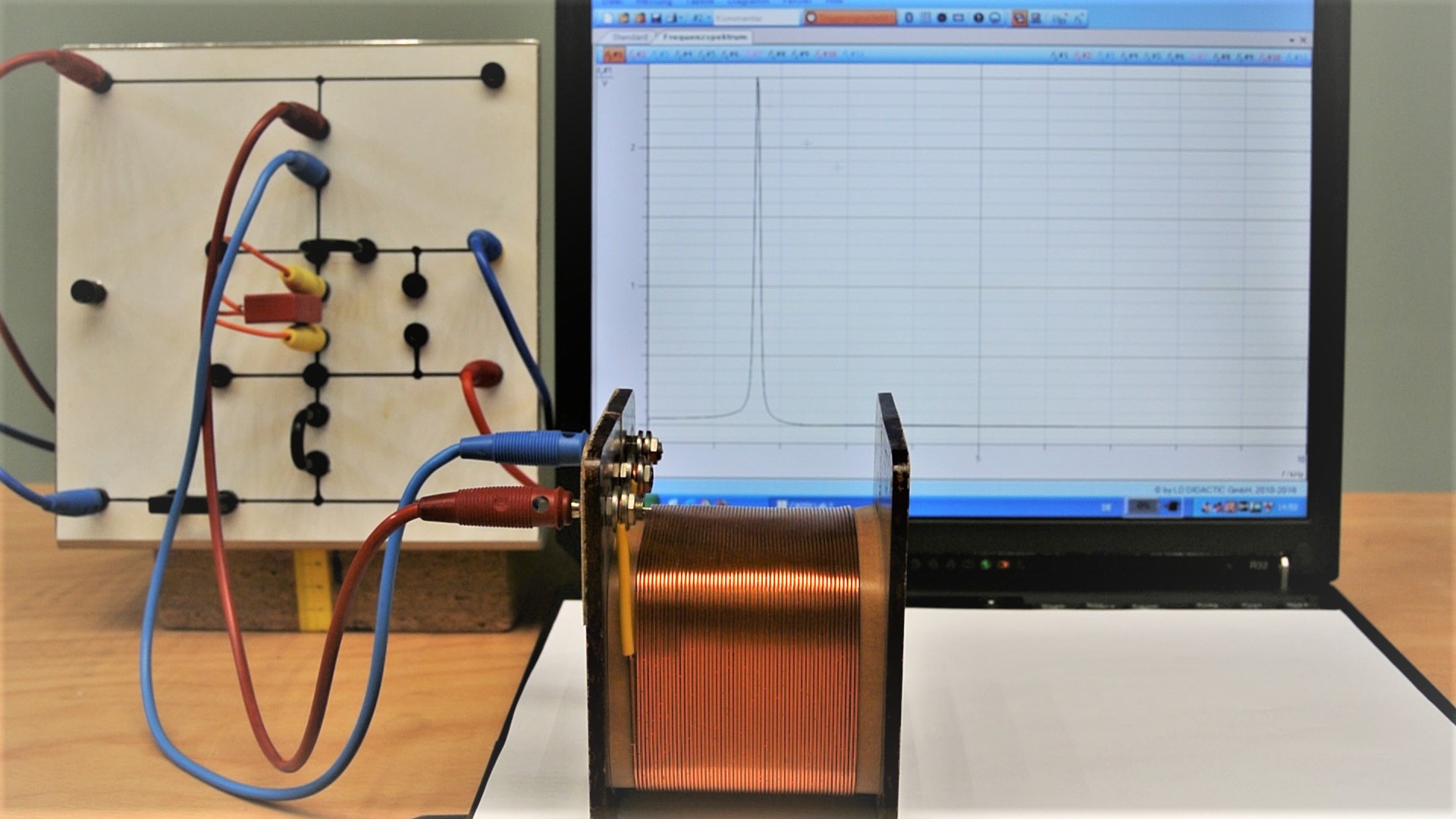

Durch Druck auf den Taster am Steckfeld wird die Cassy-Spannungsquelle kurzgeschlossen und eine gedämpfte harmonische Schwingung erzeugt. Das Frequenzspektrum anwählen. Es zeigt im ungekoppelten Fall einen einzelnen Peak. Nun den zweiten Schwingkreis direkt an die Spule des ersten Schwingkreises stellen. Eine Schwebungskurve wird aufgezeichnet. Im Frequenzspektrum zeigt sich eine Aufspaltung in zwei symmetrisch um den Peak des ungekoppelten
Schwingkreises liegenden Frequenzen.


Dokumente

---

#tags

F 41.6, Schwingkreis, Gekoppelte Schwingkreise, gedämpfte Schwingung,
