Modellversuch zum Umklappen der Weiß'schen Bezirke (Magnetnadel-Matrix im Helmholtzspulenfeld)

Allgemein

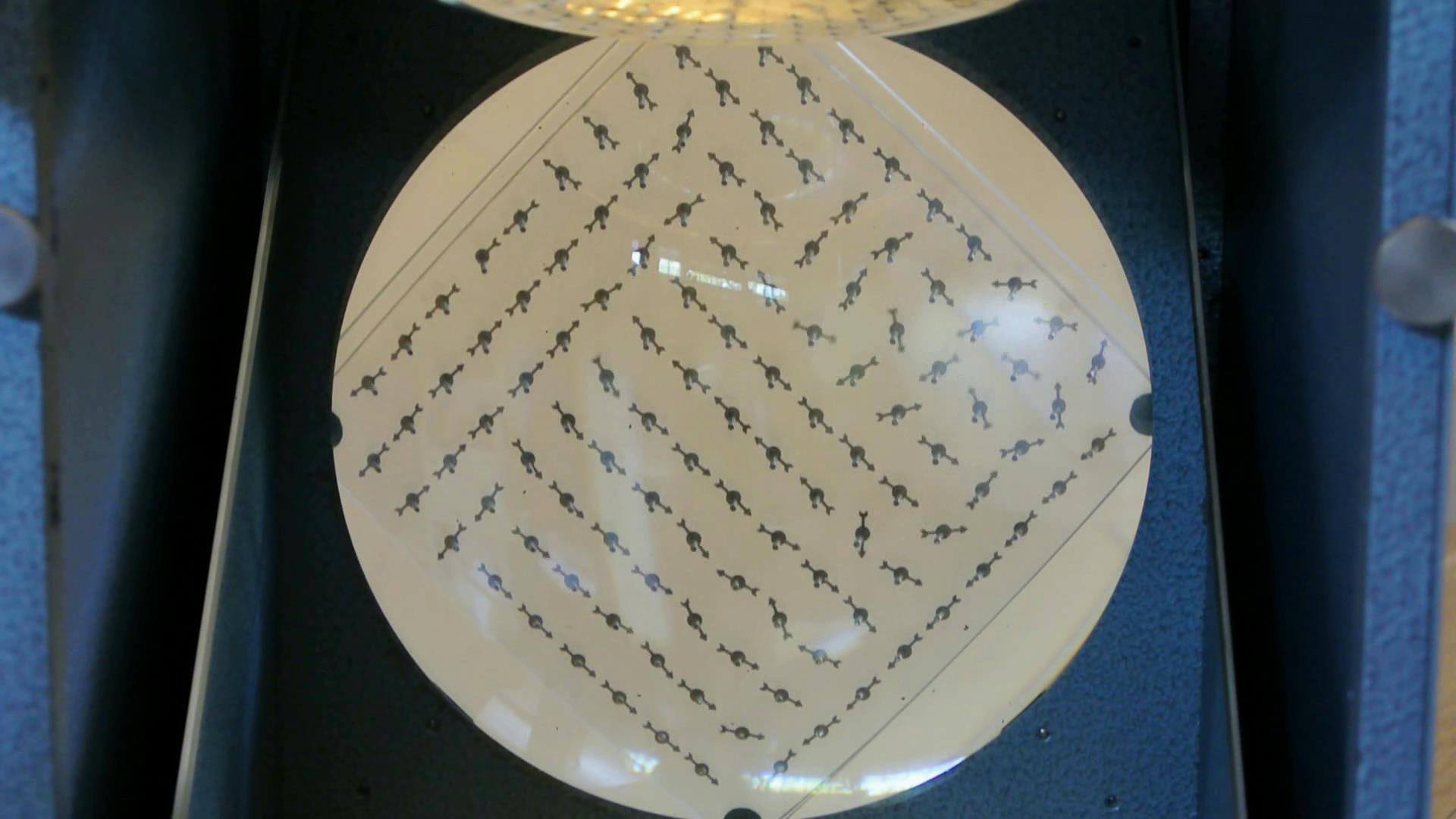

Der Versuch dient der Demonstration des Verhaltens ferromagnetischer Materialien im äußeren Magnetfeld: Das kubische Modell stellt dabei einen in Richtung einer Würfelfläche durschnittenen Eisen-Einkristall dar. Das Umklappen Weiß'scher Bezirke sowie Remanenz und Temperaturbewegung lassen sich auf diese Weise sehr schön veranschaulichen.

Bilder


Versuchsaufbau

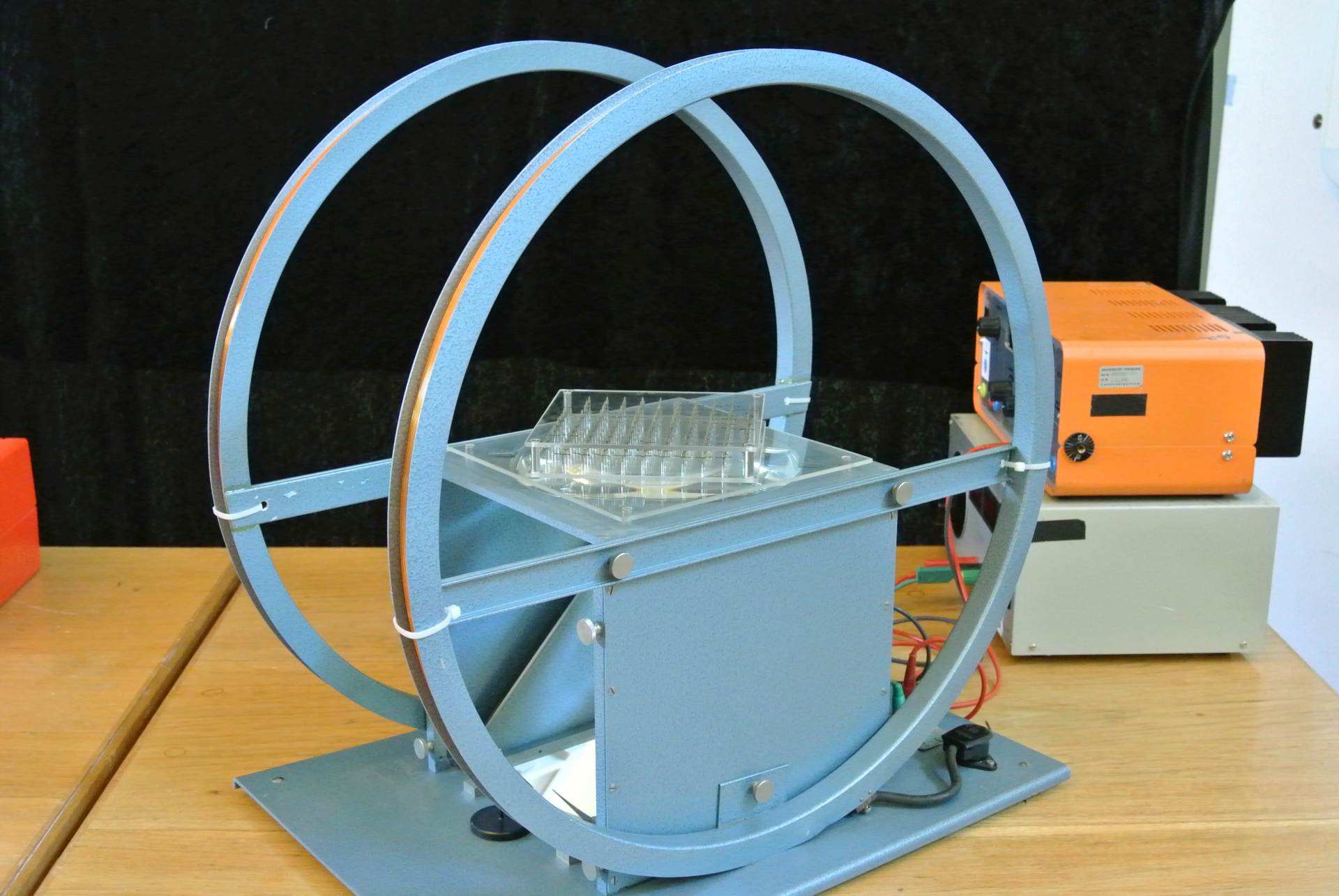

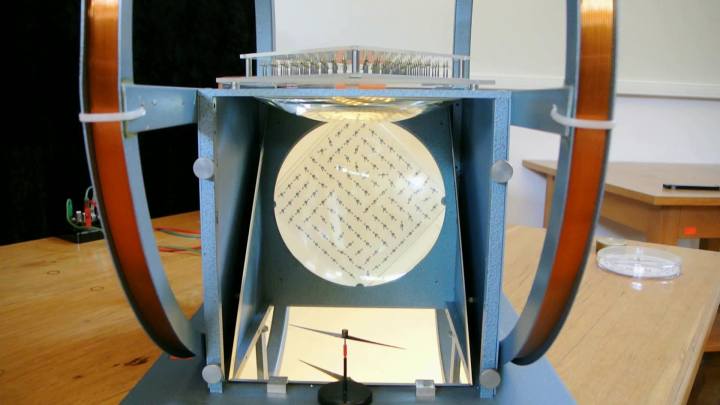

Bei Versuchsbeginn wird mit einem Magneten ein statistisch verteilter Zustand der Magnetnadeln eingestellt.














Video

Durchführung

Material:

Große Helmholtzspulen mit Projektion (Sammlungsraum Schrank 11 Boden)
Kubisches oder hexagonales Magnetnadelmodell (Sammlungsraum Schrank 11 Regal b)
Messerschalter (Hörsaal Vorbereitungsraum Schrank 28)
Netzgerät NG307 24V/10A (Hörsaal Vorbereitungsraum Schrank 40)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

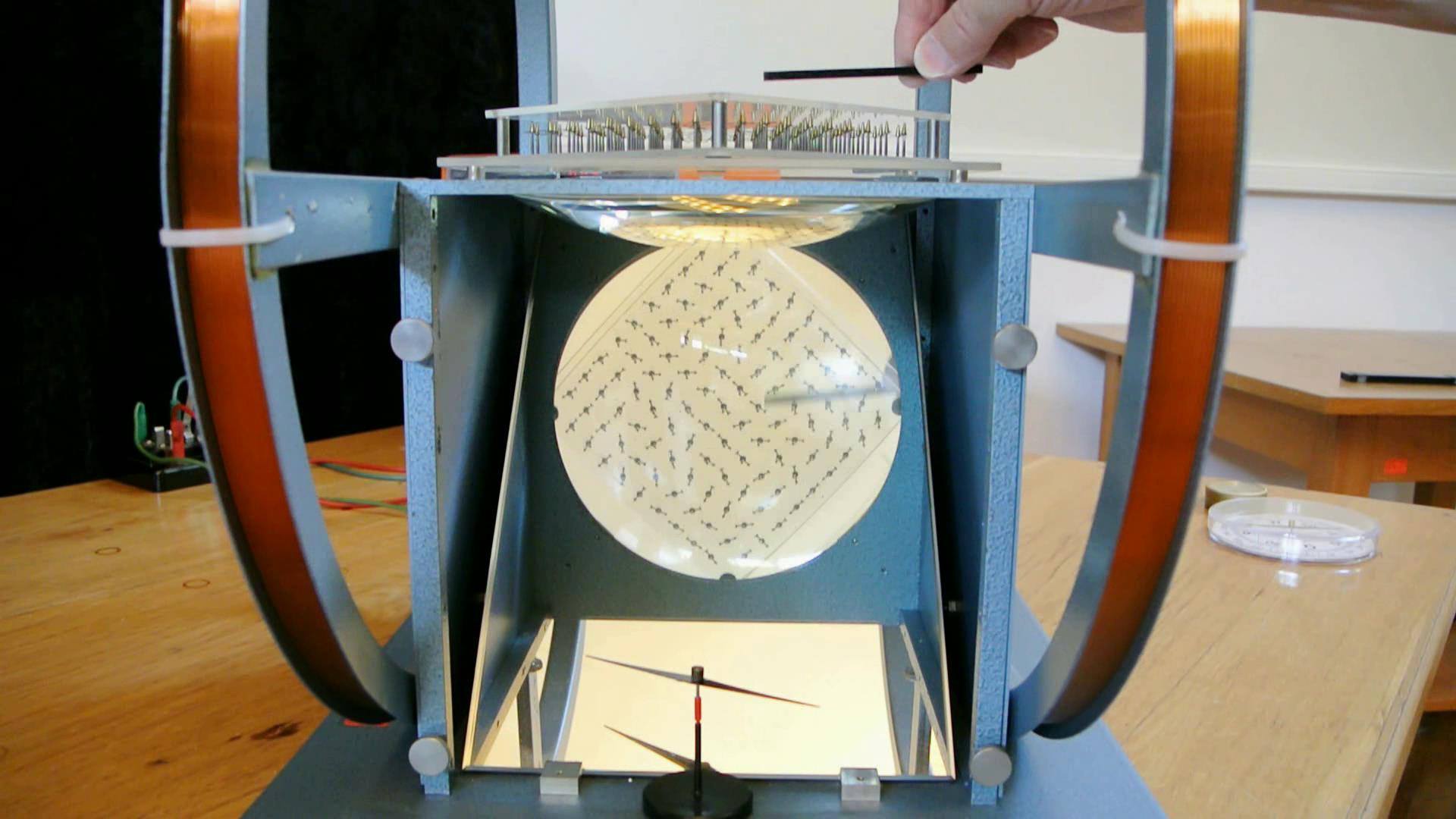

Helmholtzspulen ungefähr in Nord-Süd Richtung aufstellen und über einen Messerschalter mit dem Netzteil verbinden. Magnetnadelmodell auf den Glastisch auflegen und mit einem Permanentmagneten einen statistisch verteilten Zustand der Magnetnadeln herstellen.



Durchführung:

Spannung für die Feldspulen langsam bis zur Sättigung steigern und wieder zurückfahren bzw. abschalten. Orientierung und Verhalten der Magnetnadeln beobachten.



Hinweise:

Modell von starken Magnetfeldern fernhalten!!
