Phasenverschiebung an Spule und Kondensator
Allgemein
Bilder
Versuchsaufbau
Video
Durchführung
Material:
Steckbrett(Sammlungsraum Schrank 20 Regal b/c)
Spule 1000 Windungen(Sammlungsraum Schrank 20 Regal b/c)
Kondensator 100 nF(Sammlungsraum Schrank 20 Regal b/c)
Widerstand 100 Ohm(Sammlungsraum Schrank 20 Regal b/c)
Cassy-Interface(Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Funktionsgenerator Steinegger(Sammlungsraum Schrank 31 Regal d)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)

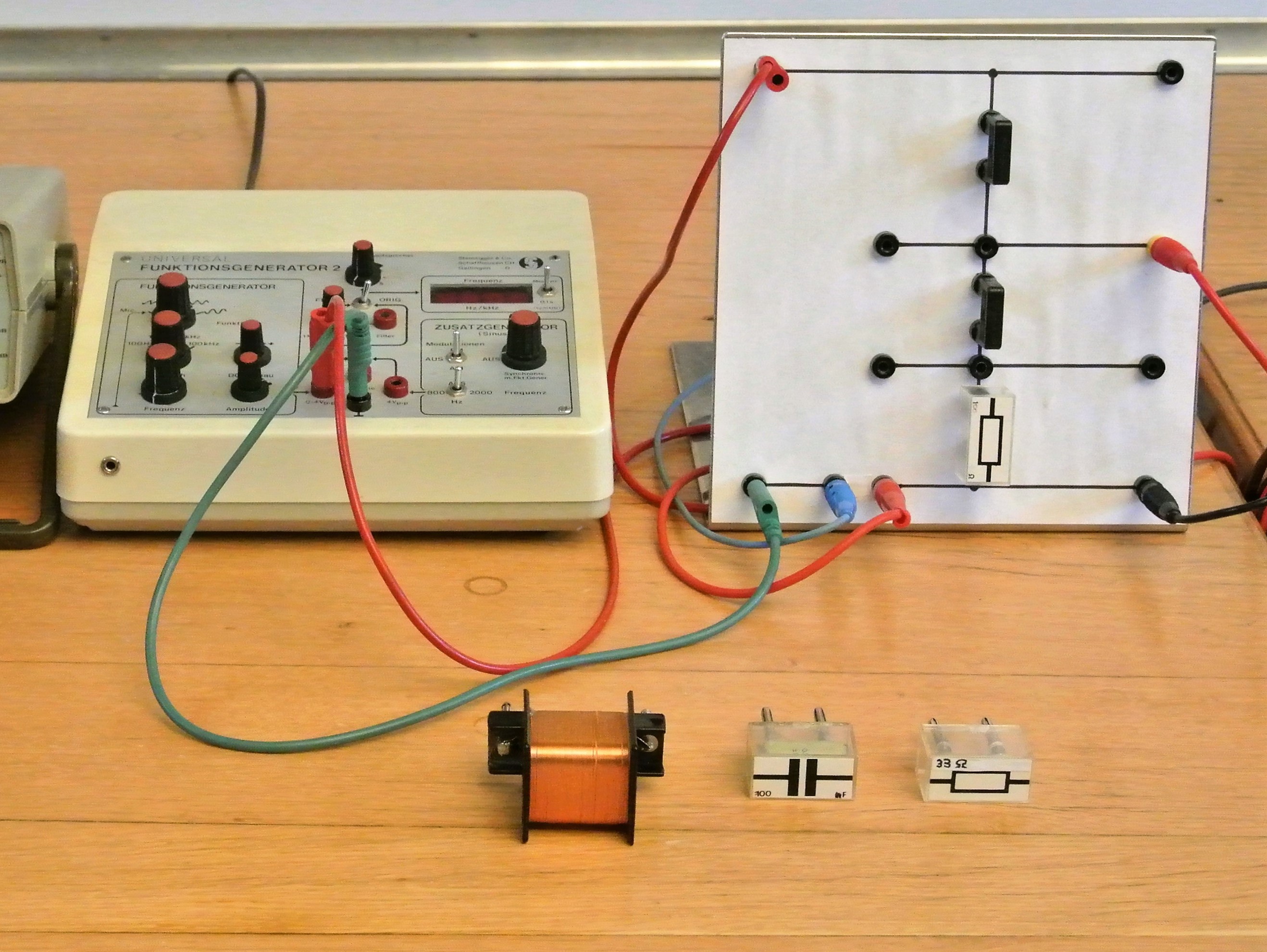

Aufbau:
Schaltkreis aufbauen und mit dem Funktionsgenerator und dem Interface verdrahten.
Durchführung:
Cassy-File(Phase) aufrufen und falls gewünscht, Parameter ändern. Eine Frequenz von 2,2 khz am Funktionsgenerator einstellen und die Amplitude anpassen. Nacheinander die Bauteile, beginnend mit dem Widerstand einstecken und die jeweilige Phasenverschiebung beobachten.
