Dispersion mit LED

Allgemein

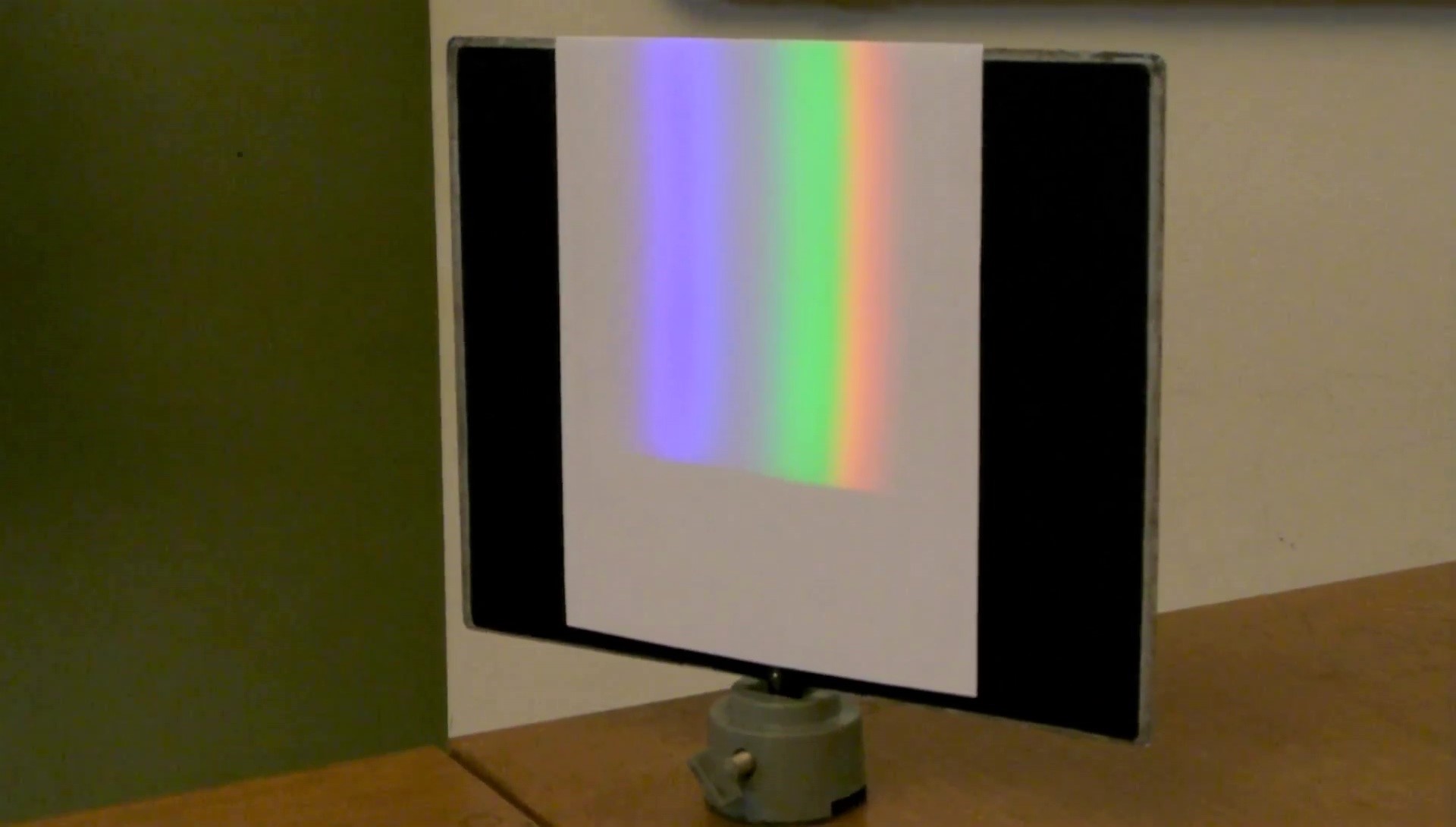

Es wird die Wellenlängenabhängigkeit des Brechungsindex von unterschiedlichen Gläsern demonstriert. Das kollimierte, weiße Licht einer LED-Lampe, wird durch einen verstellbaren Spalt auf ein gleichseitiges Prisma geworfen, dort gebrochen und das entstandene Spektrum auf einen Schirm fokussiert. Um den minimalen Ablenkwinkel zu demonstrieren, kann das Prisma mit dem Trägertisch um seine vertikale Achse gedreht werden.


Bilder

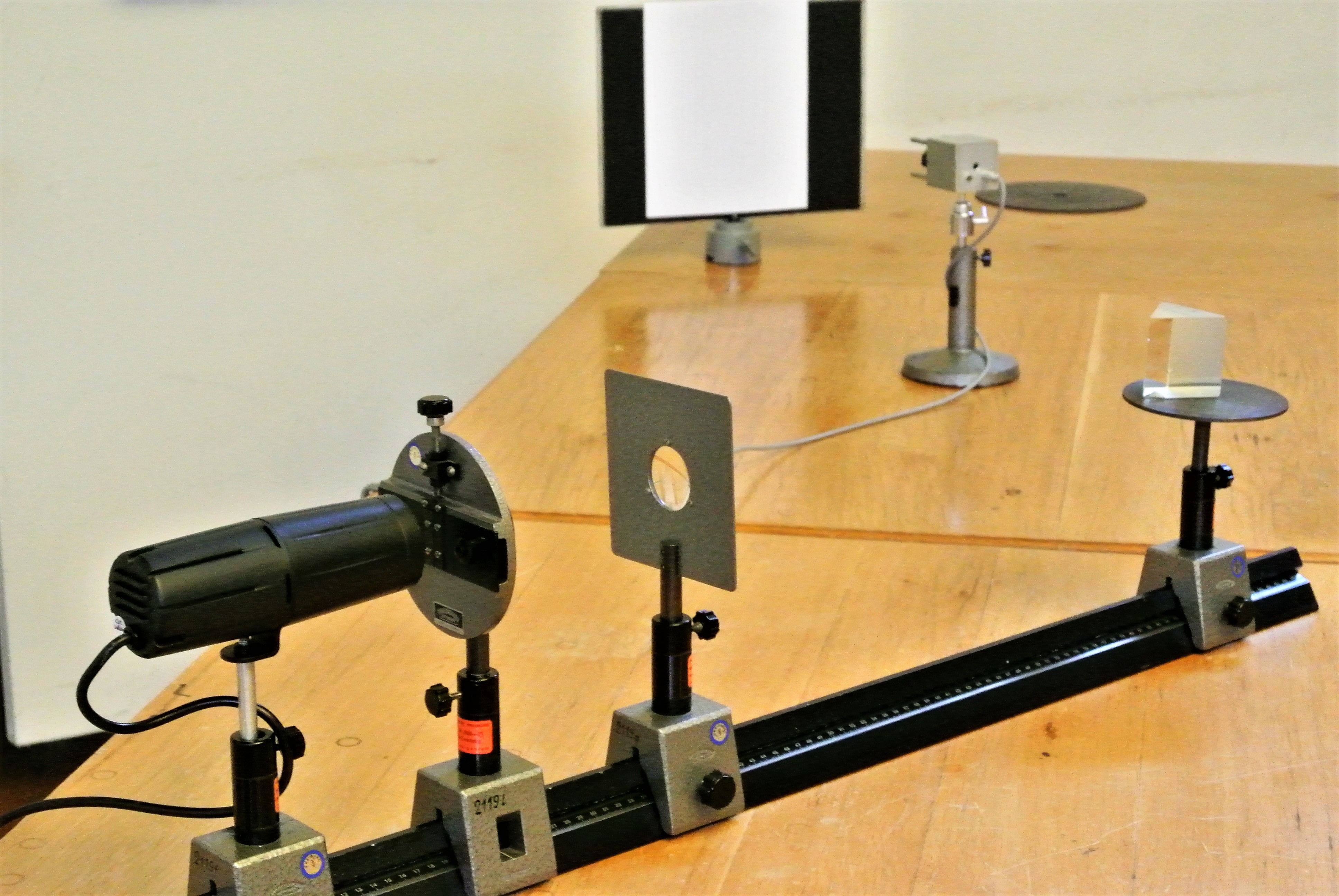

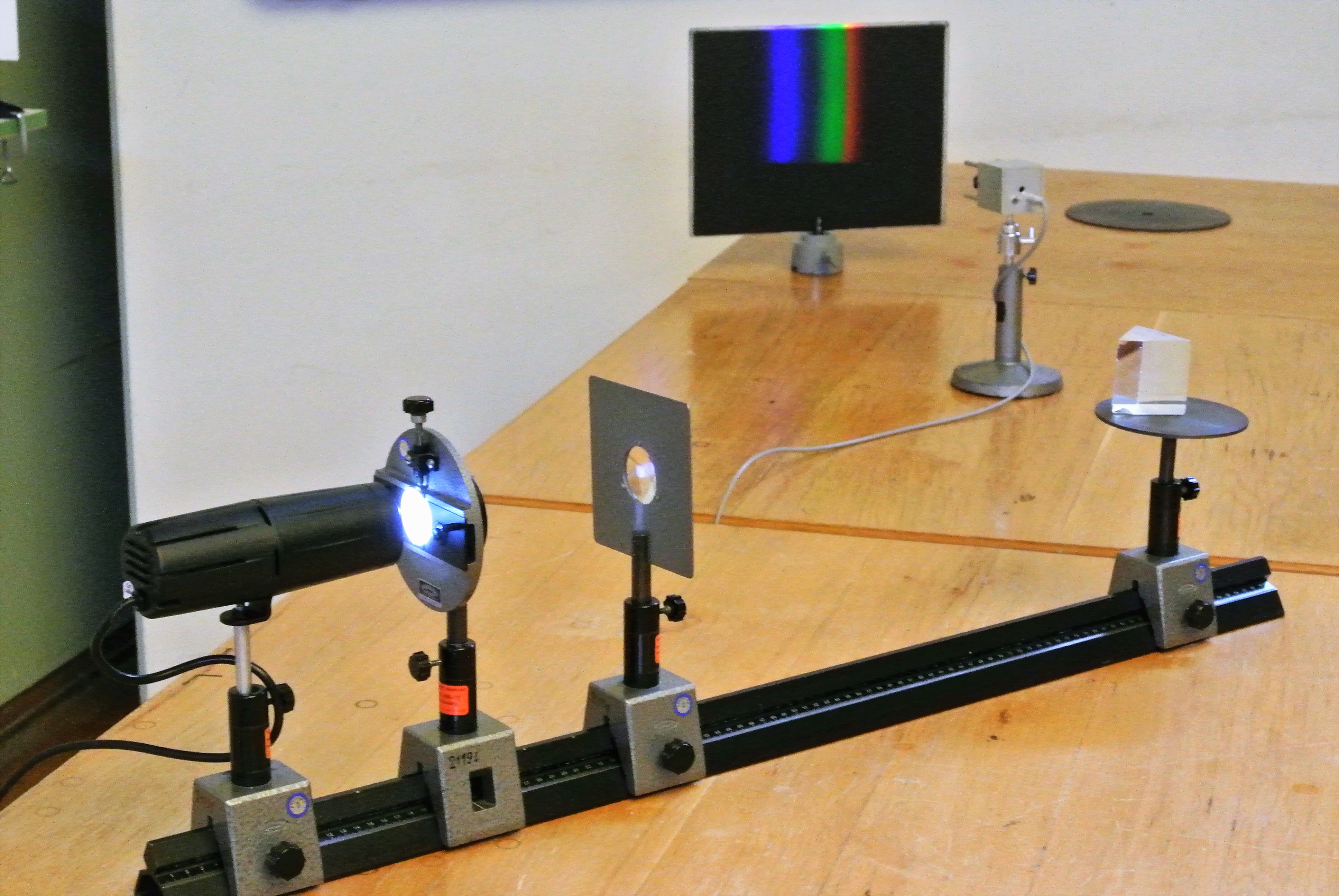

Versuchsaufbau












Video

Durchführung

Material:

Zeiss-Schiene 1 Meter (Zwischenlabor)
LED-Lampe (Hörsaal Vorbereitungsraum Schrank 24 Regal b)
Spalt (Hörsaal Vorbereitungsraum Schrank 26 Regal b)
Linse 15/20cm (Hörsaal Vorbereitungsraum Schrank 26 Regal c)
Prismenhalter (Hörsaal Vorbereitungsraum Schrank 26 Regal e)
Schwerflint-Prisma/Kronglas-Prisma (Sammlungsraum Schrank 13 Regal b)
Reiter (Hörsaal Vorbereitungsraum Schrank 28)
Schirm (Sammlungsraum Schrank 1 Boden)
Kameraübertragung



Aufbau:

Die Lampe, den Spalt und die Linse wie im Bild zu sehen, auf der Zeiss-Schiene anordnen und ausrichten. Das Prisma in den Strahlengang setzen und auf minimalen Ablenkwinkel einstellen. Nun das Spaltbild durch verschieben der Linse auf dem Standschirm scharf abbilden.



Durchführung:

Der Raum sollte abgedunkelt werden. Es stehen drei Prismen zur Verfügung: Scherflint, Flint und Kron-Glas.





Dokumente

---

#tags

G 32.1.1, Dispersion, Spektrum, spektrale Zerlegung, Wellenlängenabhängigkeit,
