Beugung am Doppelspalt unterschiedliche Gitterkonstante

Allgemein

Im Verlauf des Versuchs wird kohärentes Laserlicht durch eine Blende mit mehreren Doppelspalten, unterschiedlicher Gitterkonstante bei gleicher Spaltbreite, geschickt. Auf dem in einigen Metern Entfernung aufgestellten Schirm, wird das Interferenzmuster beobachtet.


Bilder

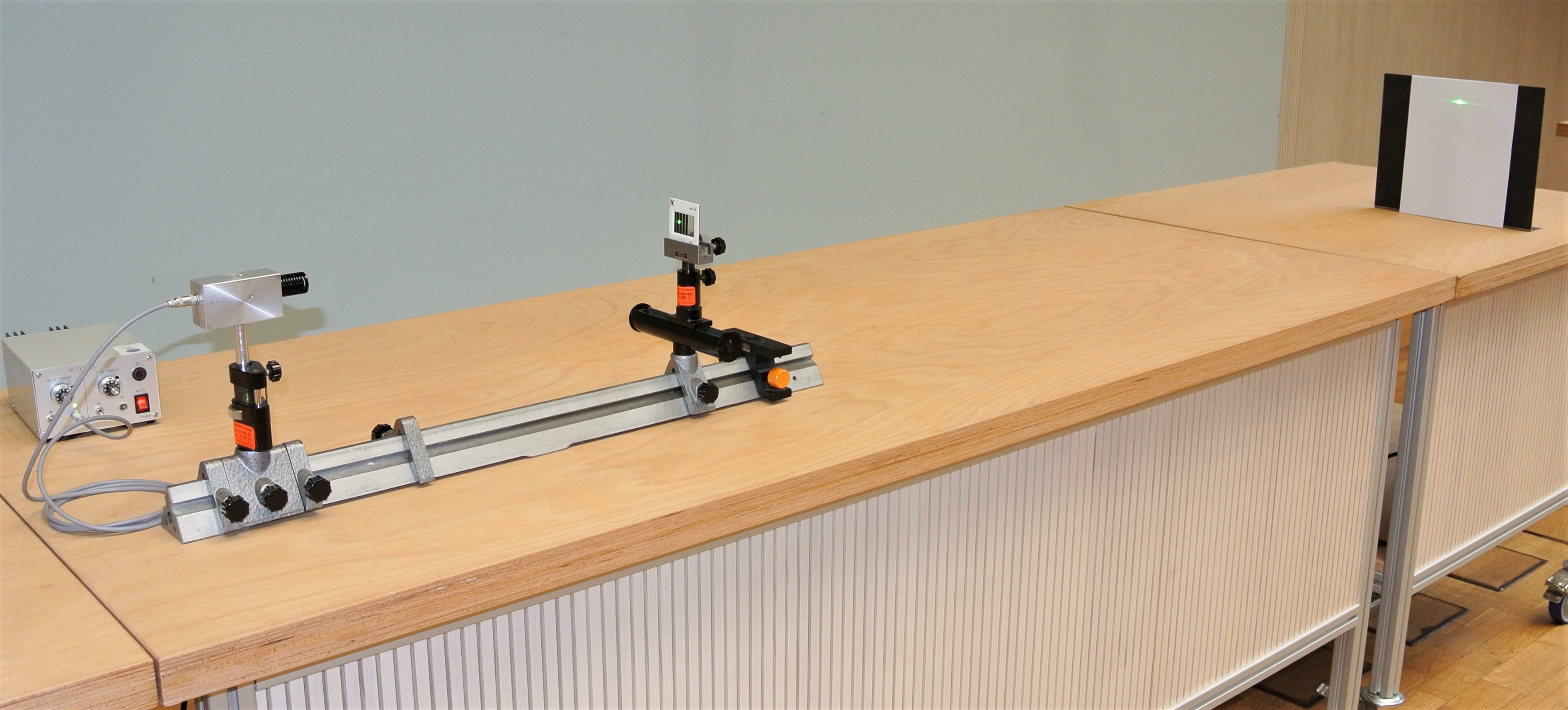

Versuchsaufbau

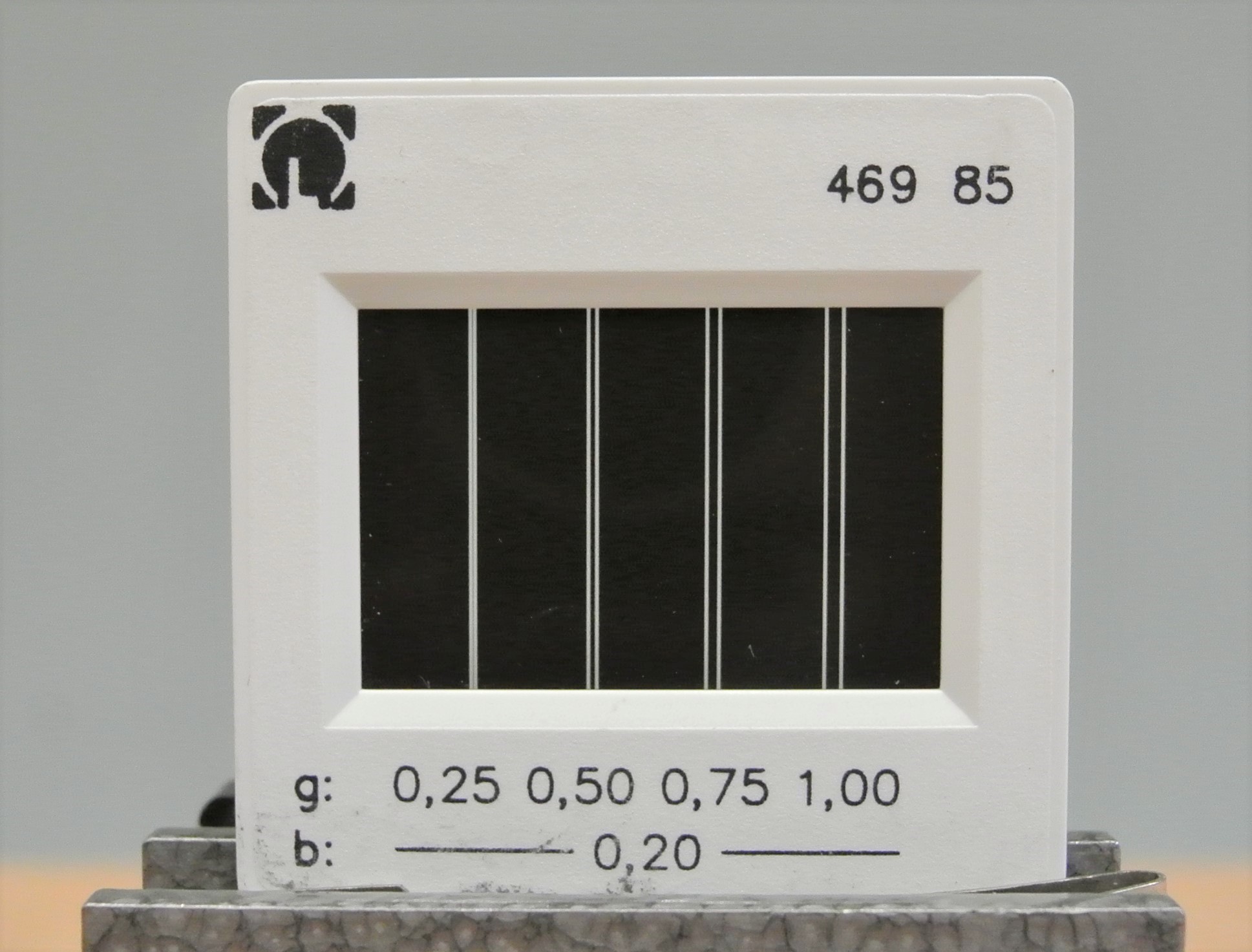

Anordnung der Doppelspalte.






Video

Durchführung

Material:

Netzteil (Sammlungsraum Schrank 21 Regalb)
Diodenlaser 532nm (Sammlungsraum Schrank 55 Regal d)
Zeiss-Schiene und Reiter (Sammlungsraum Schrank 55 Regal d)
Verschiebereiter (Sammlungsraum Schrank 55 Regal d)
Mehrfach-Doppelspaltblende (Sammlungsraum Schrank 1 Regal c)
Schirm (Hörsaal Vorbereitungsraum)



Aufbau:

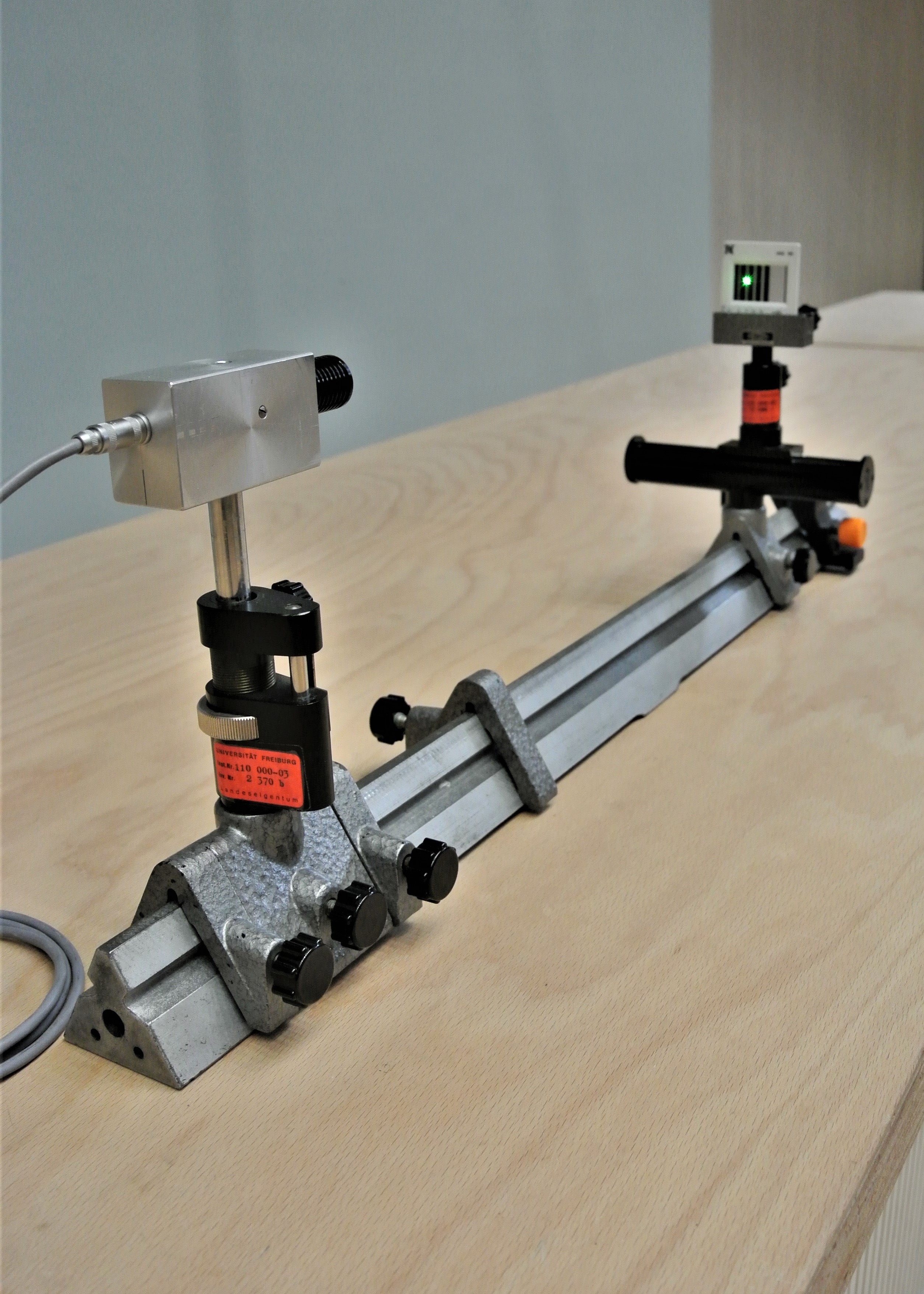

Diodenlaser und Beugungsblende auf der Zeiss-Schiene in den Reitern befestigen und ausrichten. Die Höhe des Diodenlaser so ausrichten, dass der Laserstrahl die Mitte des Beugungsobjektes durchsetzt. Das Beugungsbild im Abstand >= 2 Meter auf dem Standschirm auffangen und mit der Kamera projizieren.




Hinweise:

Kann ohne Verdunkelung vorgeführt werden.



Sicherheitshinweise:

Nicht in den direkten oder reflektierten Laserstrahl blicken!!

Dokumente

---

#tags

G 42.3.1, Doppelspalt, Beugung, Interferenz,
