Innenwiderstand einer Batterie

Allgemein

Der Versuch dient der experimentellen Bestimmung des Innenwiderstandes einer Spannungsquelle durch Belastung mit einem regelbaren Lastwiderstand.


Bilder

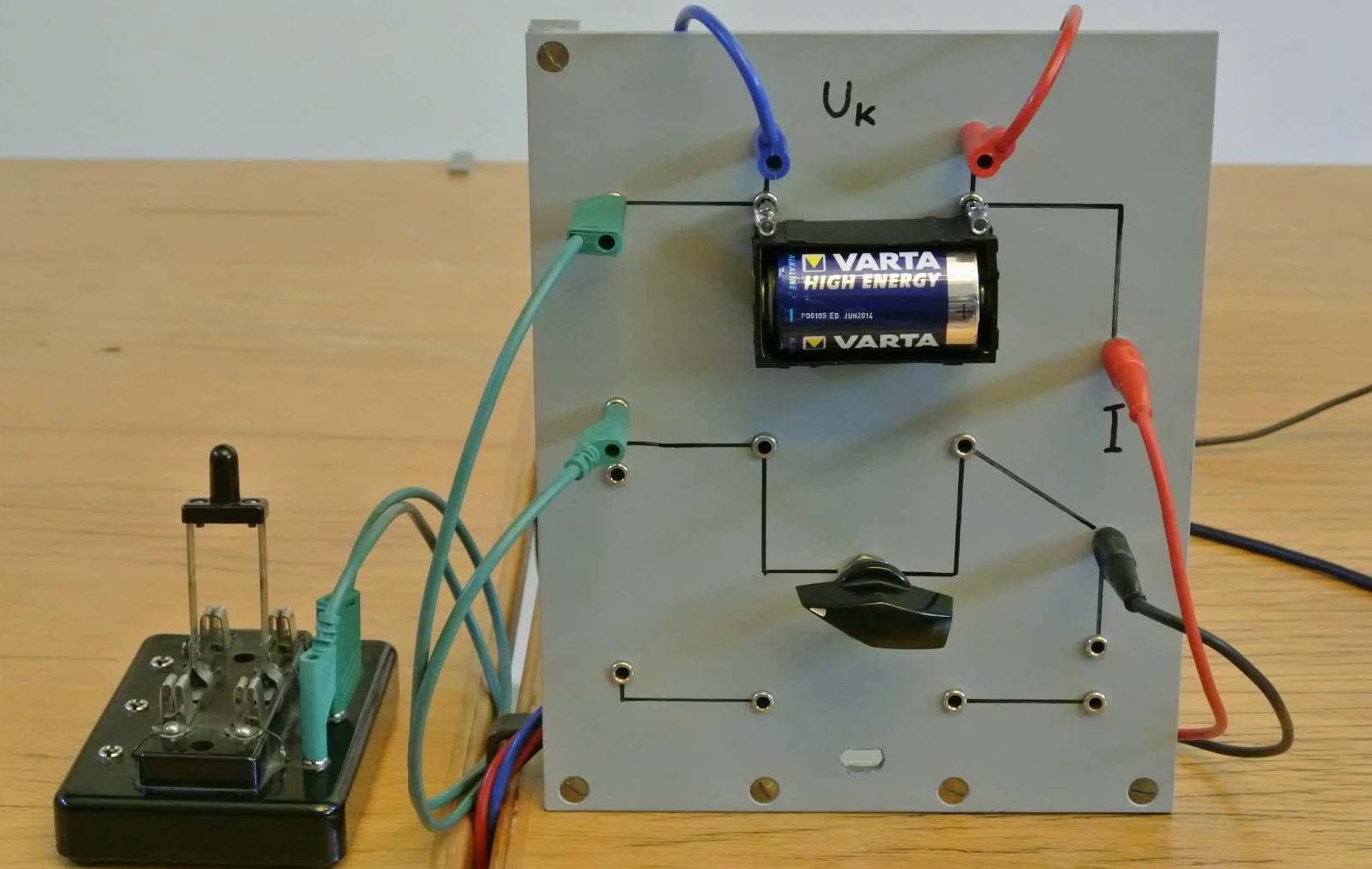

Versuchsaufbau

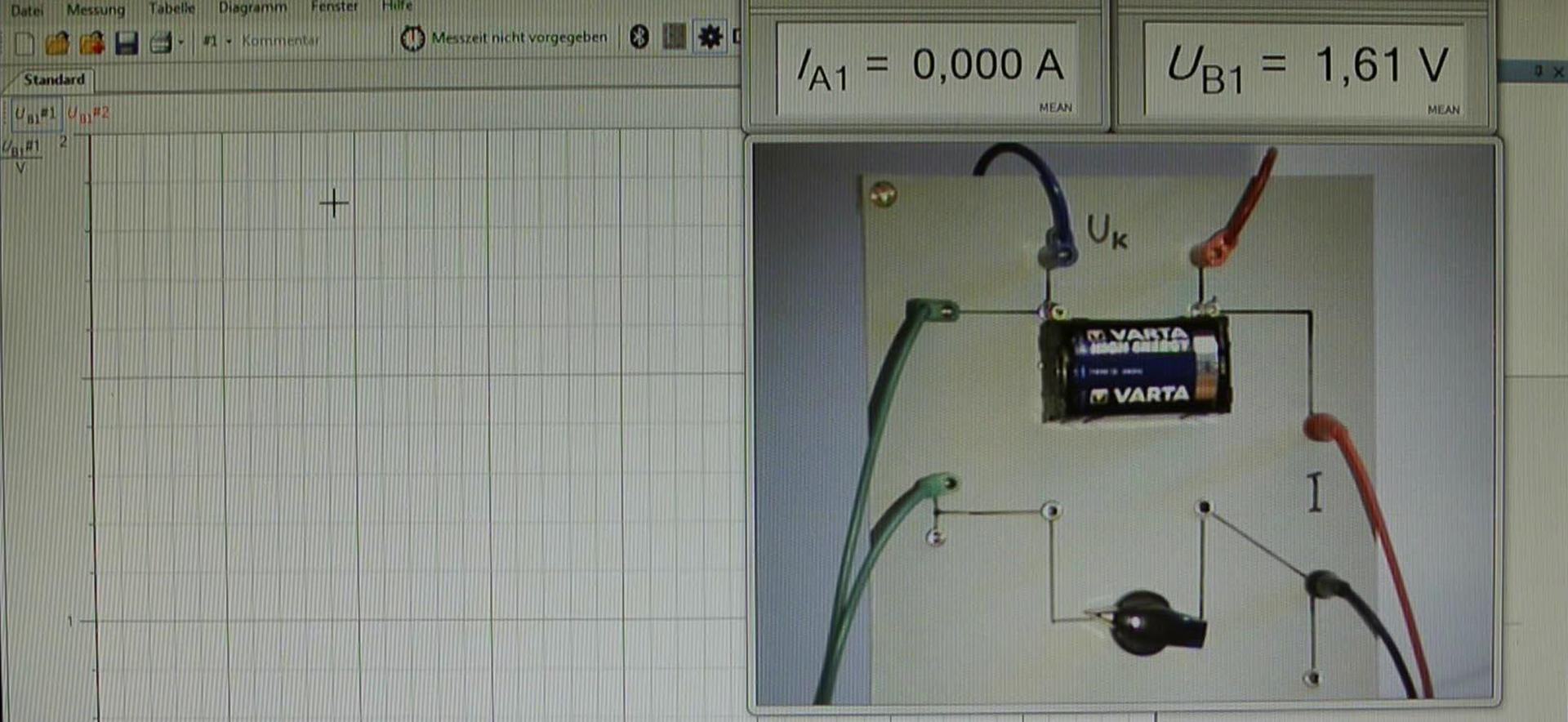

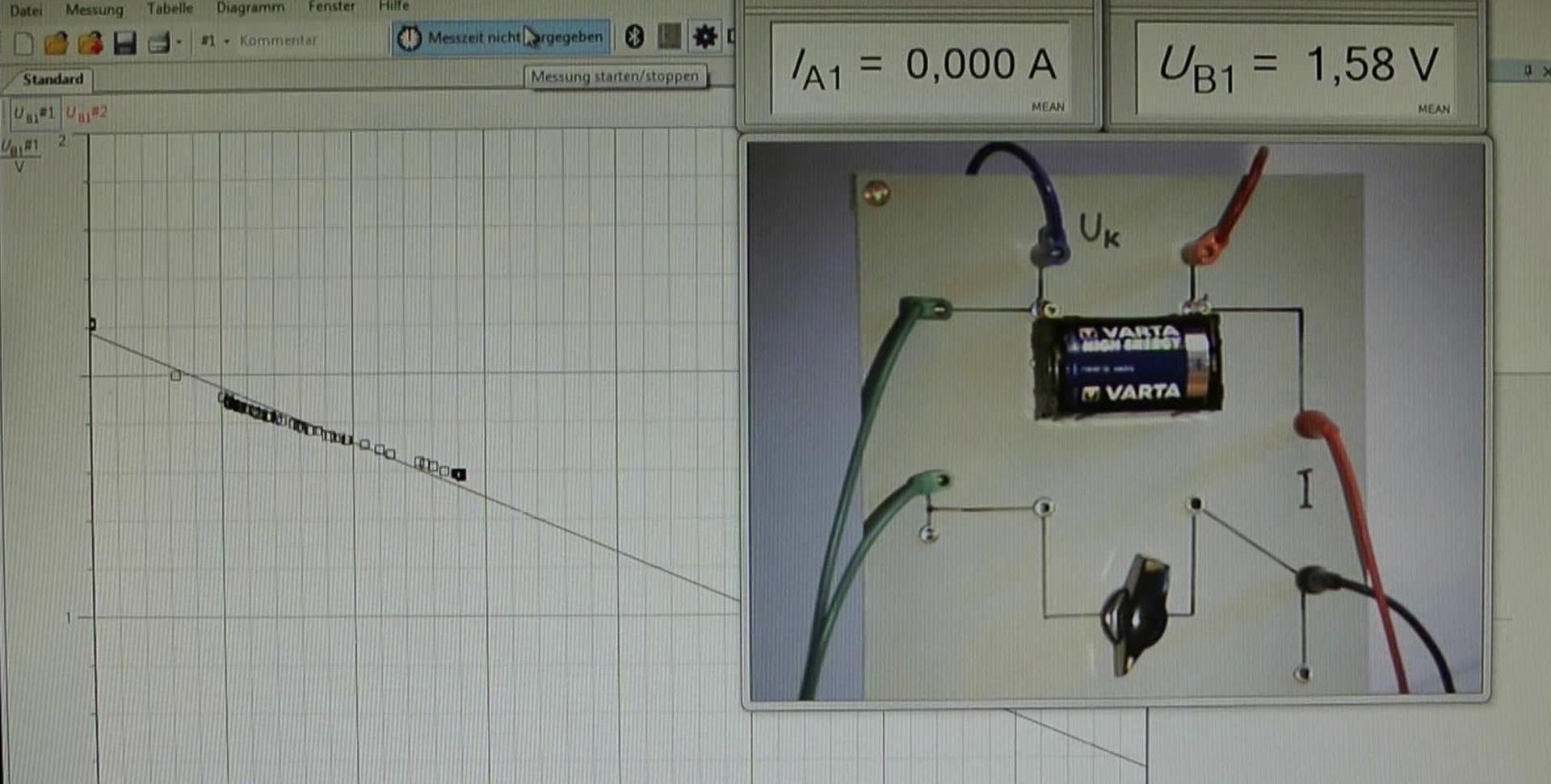

Über die Kameraprojektion kann der Kurvenverlauf im Cassy-Programm verfolgt werden.








Video

Durchführung

Material:

Schalttafel mit Batteriehalter (Sammlungsraum Schrank 20 Regal b)
1,5 Volt Mono-Zelle (Sammlungsraum Schrank 20 Regal a)
Schalter (Hörsaal Vorbereitungsraum Schrank 24 Regal e)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Schalttafel bestücken und verdrahten. Cassy File am PC aufrufen.



Durchführung:

Messung ohne Lastwiderstand starten, Klemmenspannung beobachten und den Stromkreis schließen. Den regelbaren Lastwiderstand bis zum Endanschlag drehen und die Messung stoppen. Ein vorgeschalteter Schutzwiderstand verhindert einen Kurzschluss. Danach kann eine Ausgleichsgerade durch die Messpunkte gelegt werden, um den Innenwiderstand der Batterie zu bestimmen.




Dokumente

---

#tags

E 34.1, Batterie
