Biot-Savart (Aufzeichnung des Feldverlaufs einer Helmholtzspulenanordnung)

Allgemein

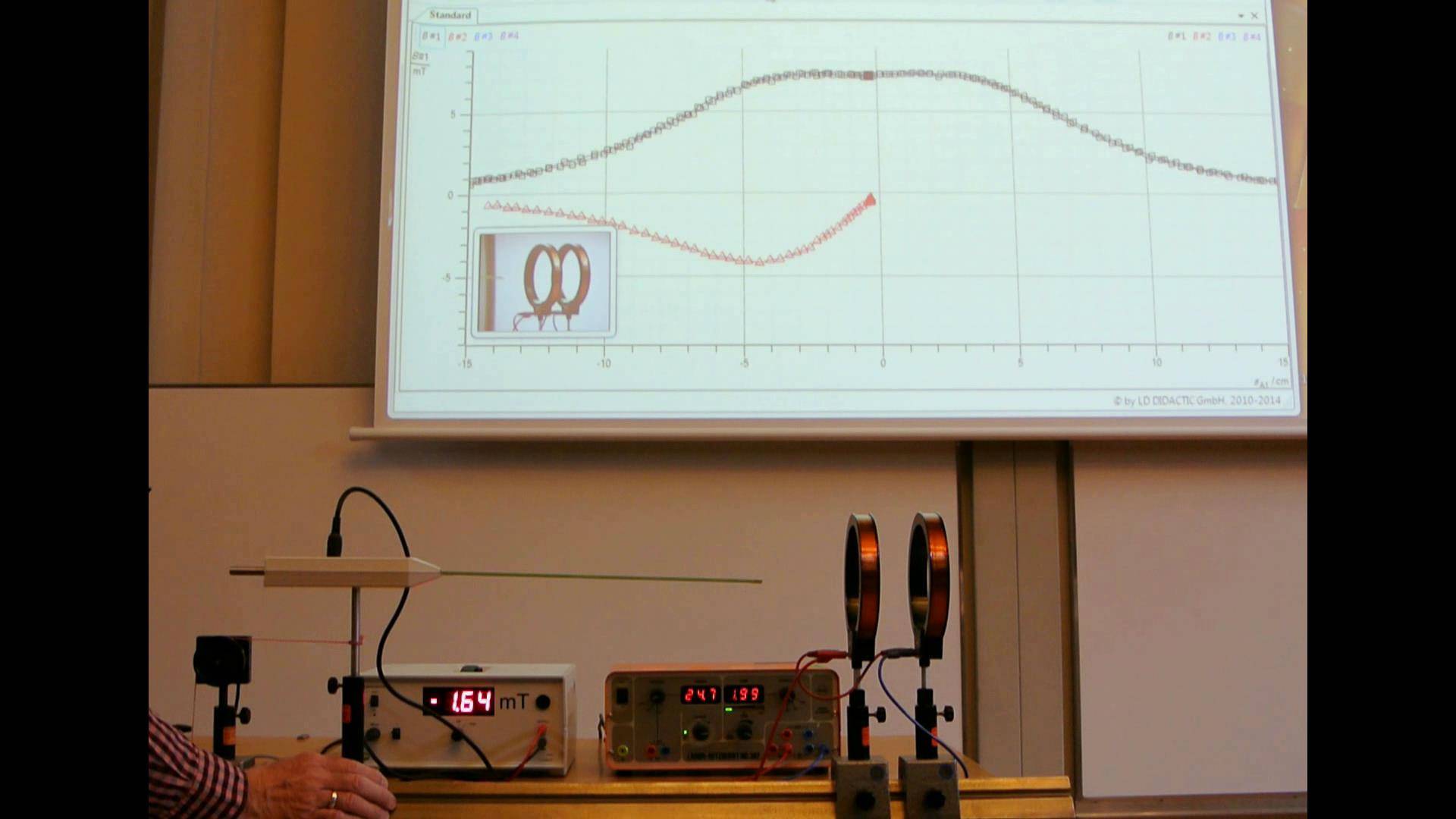

Das Magnetfeld eines Helmholtzspulenpaars wird längs der Achse durch die Spulenmitten mit einer Axialsonde ausgemessen und aufgezeichnet: in Helmholtz und Anti-Helmholtz-Anordnung.E4303bild00.jpg

Bilder


Versuchsaufbau

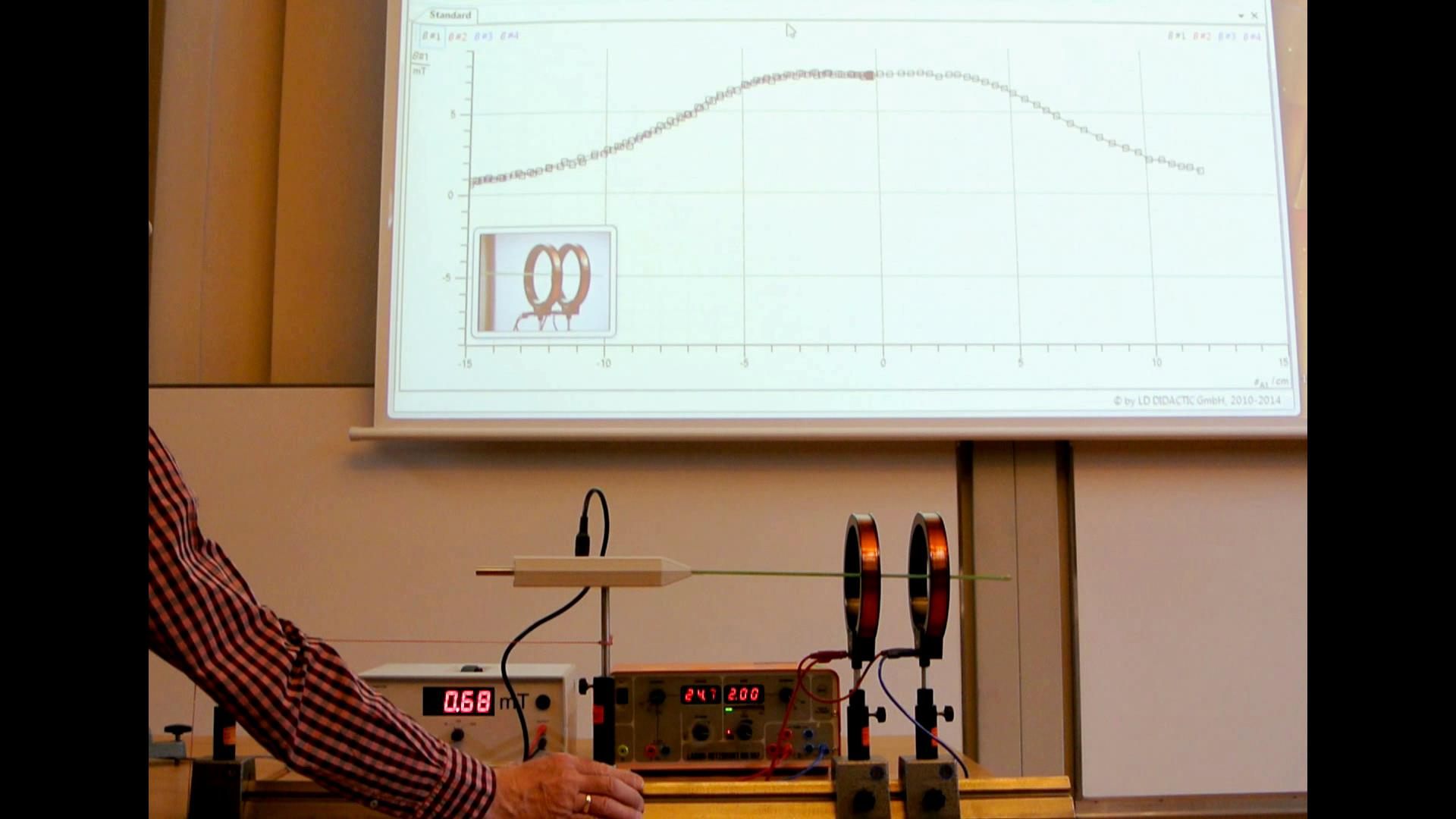

Die Kurve des Feldverlaufs einer Helmholtzspulenanordnung

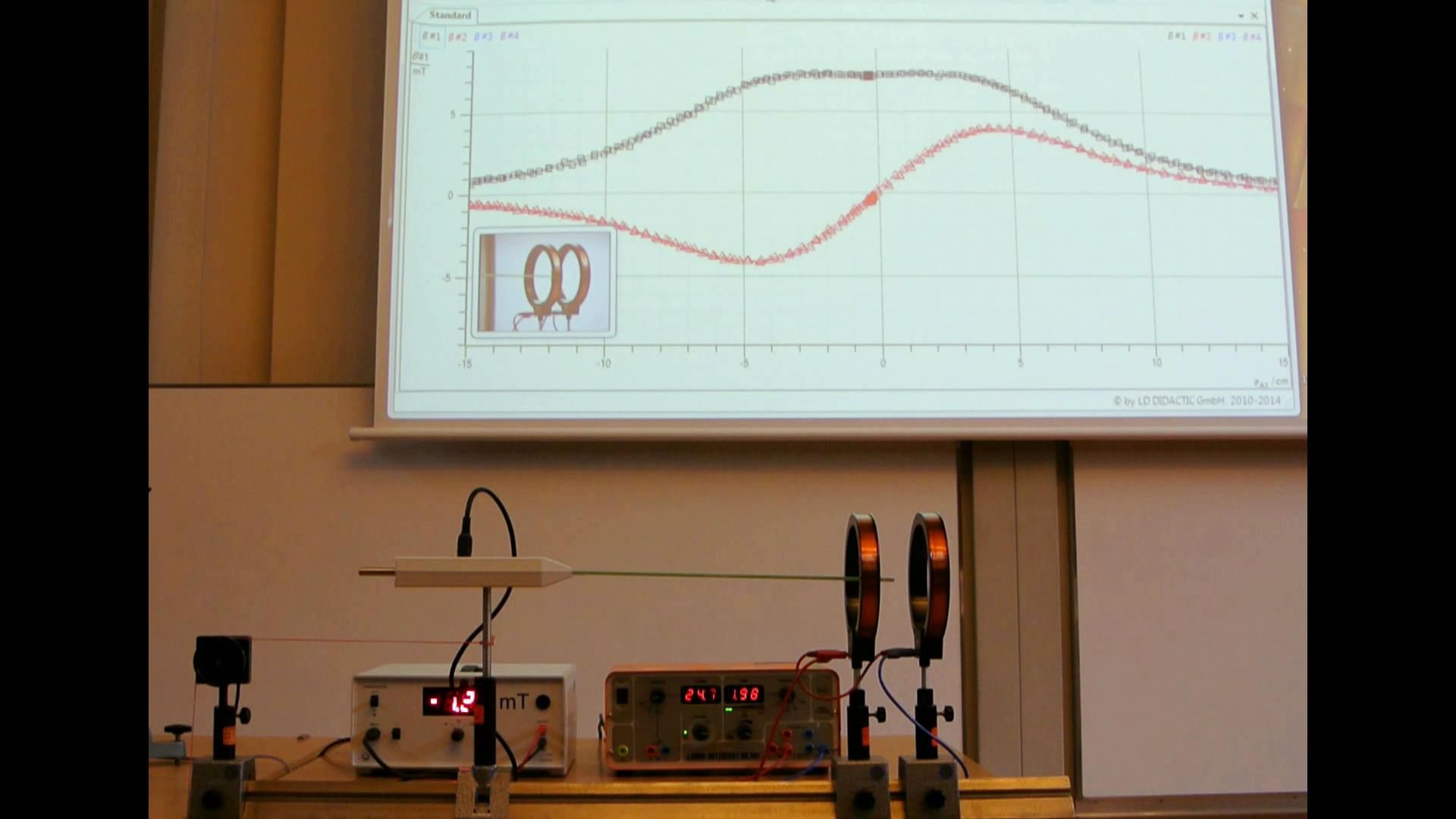

Kurvenverlaufsanzeige in Helmholtz und Anti-Helmholtz-Anordnung



Video

Durchführung

Material:

Helmholtzspulen (Sammlungsraum Schrank 10 Regal d)
Teslameter (Sammlungsraum Schrank 55 Regal c)
Axialsonde und Anschlusskabel (Sammlungsraum Schrank 22 Regal d)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Bewegungsmesswandler (Sammlungsraum Schrank 22 Regal e)
Netzteil 24V 10 Ampere (Sammlungsraum Schrank 40)
Zeissschiene und Reiter (Hörsaal Vorbereitungsraum)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Spulenpaar auf Zeissschiene im Abstand R/2 aufbauen. Axialsonde auf Höhe der Spulenmitten einstellen und Faden für die Wegmessung über den Bewegungsmesswandler legen. Das Ende des Fadens mit einem kleinen Gewicht auf Zug beschweren. Die Spulen in gewünschter Anordnung mit dem Netzteil verbinden und einen Konstantstrom von ca. 2 Ampere einstellen.



Durchführung:

Cassy File aufrufen und Wegmessung kalibrieren. Nun je nach gewünschter Anordnung (Einzelne Spule, Helmholtz, Anti-Helmholtz) die Spulenfelder ausmessen.



Hinweise:

Spulenstrom wieder ausschalten, die Spulen werden heiß!



Dokumente

---

#tags

E 43.3, Biot-Savartsches Gesetz, Biot-Savart'sches Gesetz, Biot-Savart-Gesetz, Magnetfeld, Spulenfeld, Helmholtz-Spulenpaar
