Wirbelstromfallrohr

Allgemein

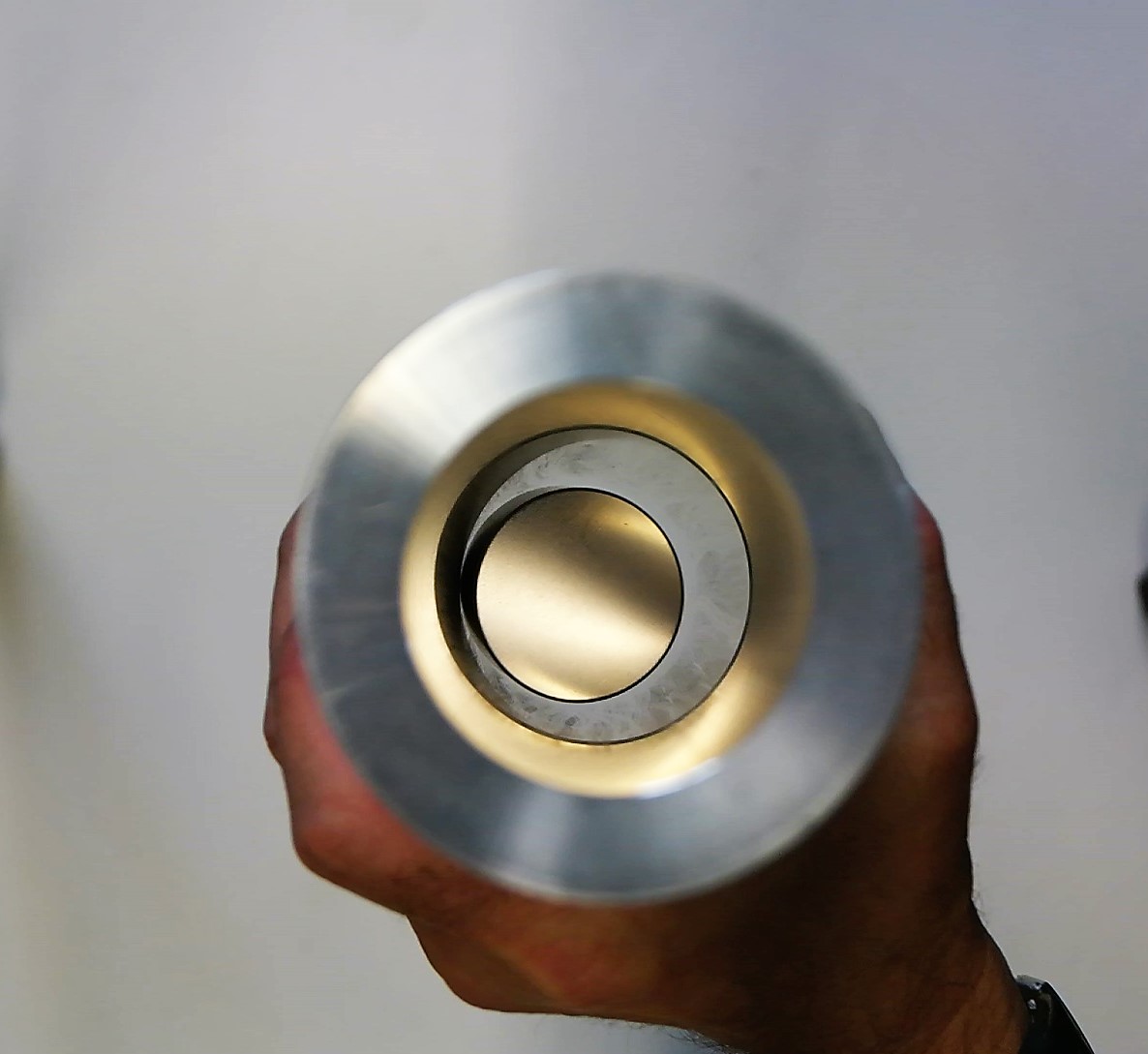

Eine Magnetscheibe fällt durch ein Aluminiumrohr und wird durch die Wirbelströme welche sie durch ihre Fallbewegung im Rohr erzeugt, abgebremst. Der Magnet fällt mit konstanter Sinkgeschwindigkeit.
F 13.2.1bild00.jpg

Bilder

F 13.2.1bild01.JPG

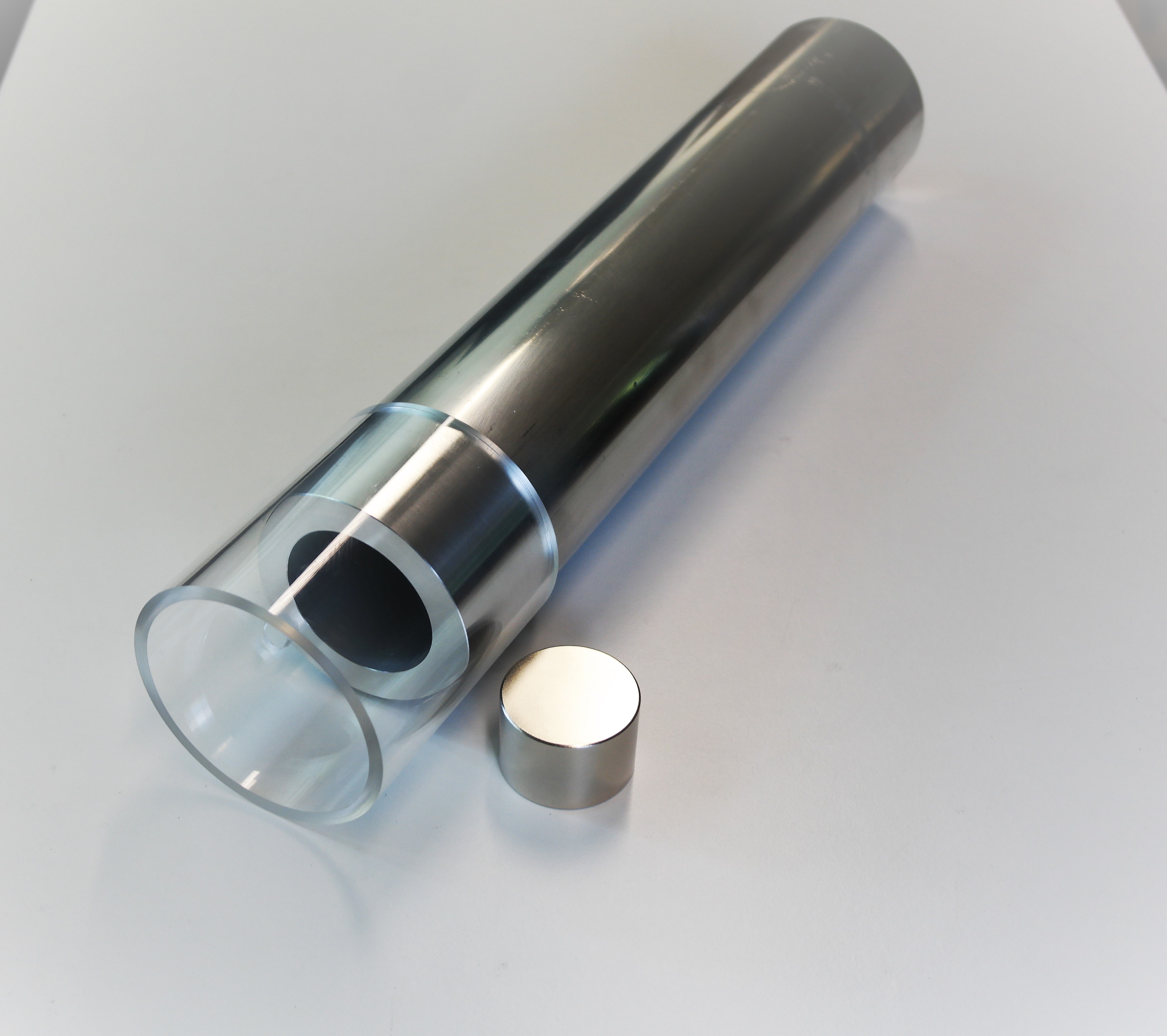

Versuchsaufbau





F 13.2.1bild02.jpg







Video

Durchführung

Material:

Neodym-Magnet N45 (Sammlungsraum Schrank 9 Regal c)
Massives Aluminiumrohr (Sammlungsraum Schrank 9 Regal c)
Kamera (Hörsaal Vorbereitungsraum)


 Aufbau:

Kameraprojektion von der Decke bzw. kleine Kamera darüber aufbauen.



Durchführung:

Das Rohrende auf eine weiße Fläche oder ein Blatt Papier richten, für bessere Sichtbarkeit.


Hinweise:

Vorsichtig mit dem Magneten umgehen, er besitzt eine Tragkraft von 86 kg!!!!
An Eisen angehaftet ist er nur sehr schwehr wieder zu lösen !!




Dokumente

---

#tags

F 13.2.1, Wow-Effekt,  Wirbelstrom-Fallrohr, Lenzsche Regel,
