Can-Crusher

Allgemein

Beim Schließen des Schalters entläd sich der Kondensator in die Spule. Es fließt ein sehr hoher Strom durch die Spulenwicklung. In der Dose selbst wird durch den plötzlichen Anstieg des magnetischen Flusses ein Strom induziert, der dem erzeugenden Strom entgegengesetzt ist, sodass sich die beiden Ströme abstoßen. Dies führt zu einer großen radial nach innen gerichteteten Lorentz-Kraft. Da die Dose unbeweglich in der Spule festsitzt, wird sie zerdrückt.


Bilder

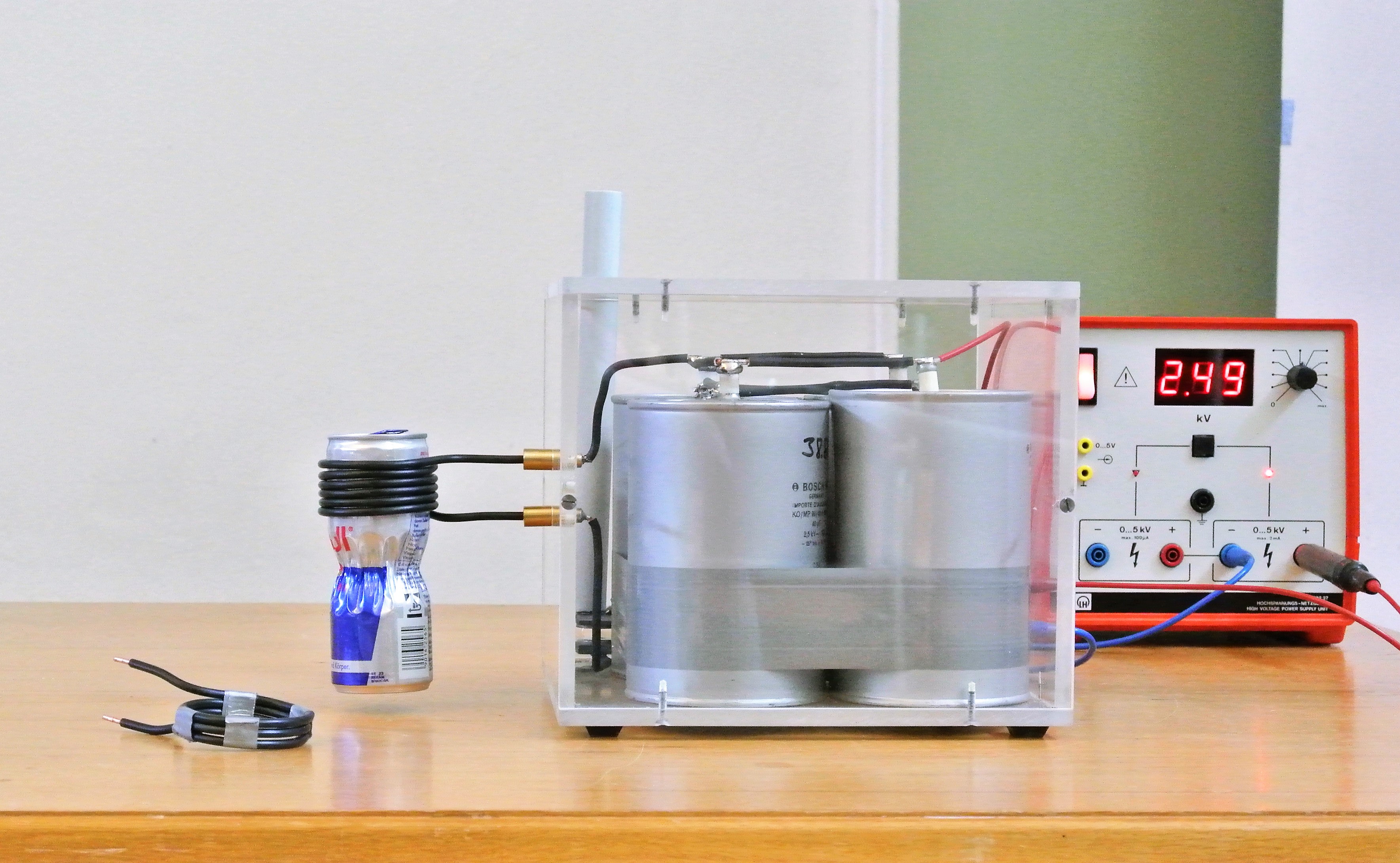

Versuchsaufbau

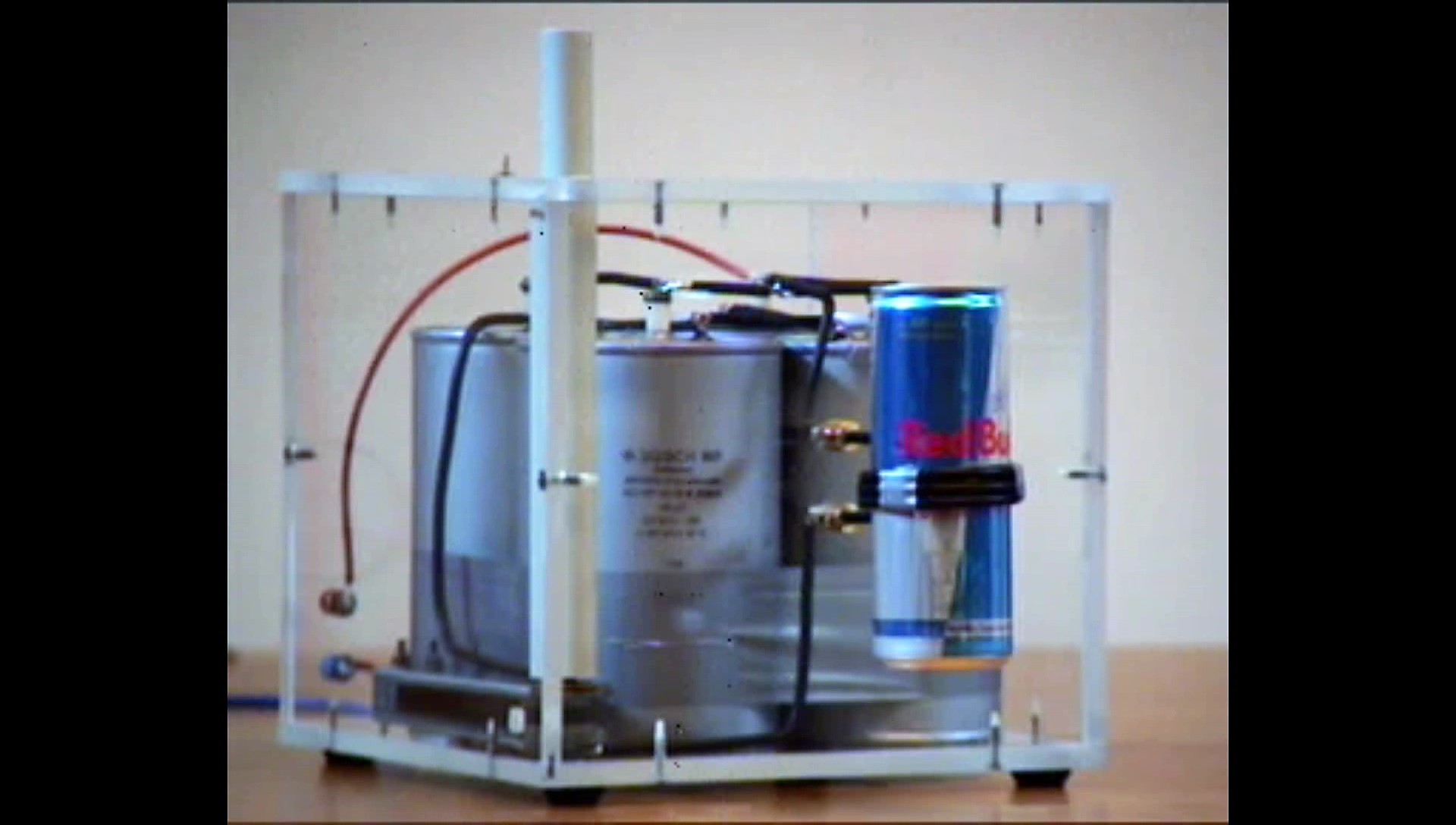

Die Dose sitzt fest in der Spulenwicklung

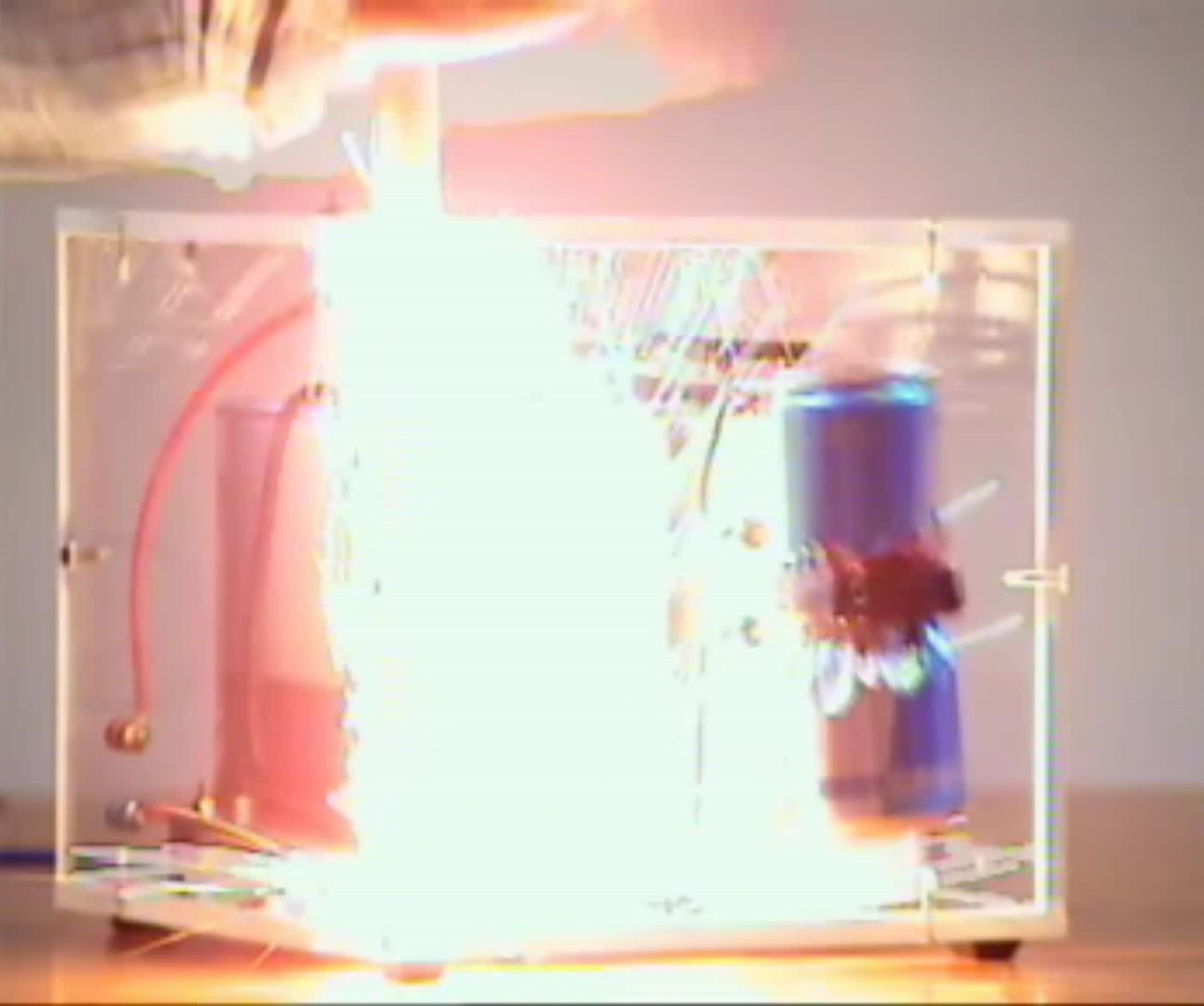

Video

Durchführung

Material:

Kondensatorbank mit Spule und Schalter (Sammlungsraum Schrank 9 Boden)
HV-Netzteil (Hörsaal Vorbereitungsraum Schrank 40 )
Leere Getränkedose (Sammlungsraum Schrank 9 Boden) bzw. kaufen
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)


 Aufbau:

Am HV-Netzteil 2.5 kV einstellen, das Netzteil ausschalten und über den Vorwiderstand mit der Kondensatorbank verbinden. Die leere!! Dose in die Spule schieben.

Durchführung:

Das Netzteil einschalten und warten bis die Kondensatoren geladen sind. Dauer ca. 5 Minuten. Das Netzteil ausschalten und die Verbindung zur Kondensatorbank ausstecken. Den Schlagschalter betätigen.



Hinweise:

Sehr lauter Knall!



Sicherheitshinweise:

Vorsicht, keine Spannungs/Ladungsführenden Teile anfassen!


Dokumente

---

#tags

E 42.7, Wow-Effekt, Lenzsche Regel, Wirbelstrom, Lorentz-Kraft,
