g-Bestimmung mit PC

Allgemein

Eine Schlitzblende fällt durch eine Lichtschranke. Jede Stegverdunkelung wird von der Lichtschranke registriert und im Diagramm festgehalten. Bei gegebenem, äquidistantem Stegabstand, erhält man so ein s(t) Diagramm der fallenden Schlitzblende. Die Auswertung des Diagramms liefert den Wert für die Erdbeschleunigung.


Bilder

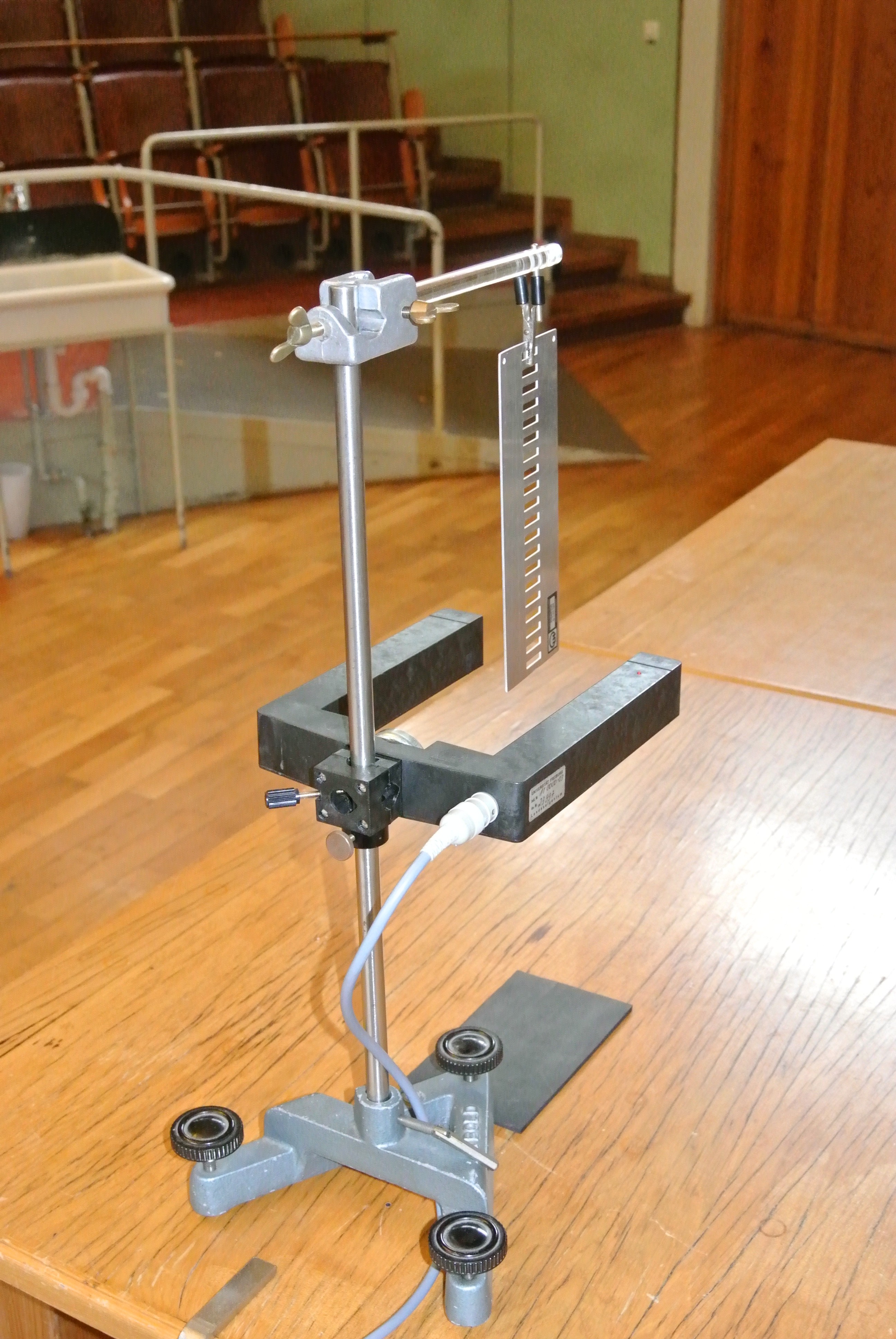

Versuchsaufbau

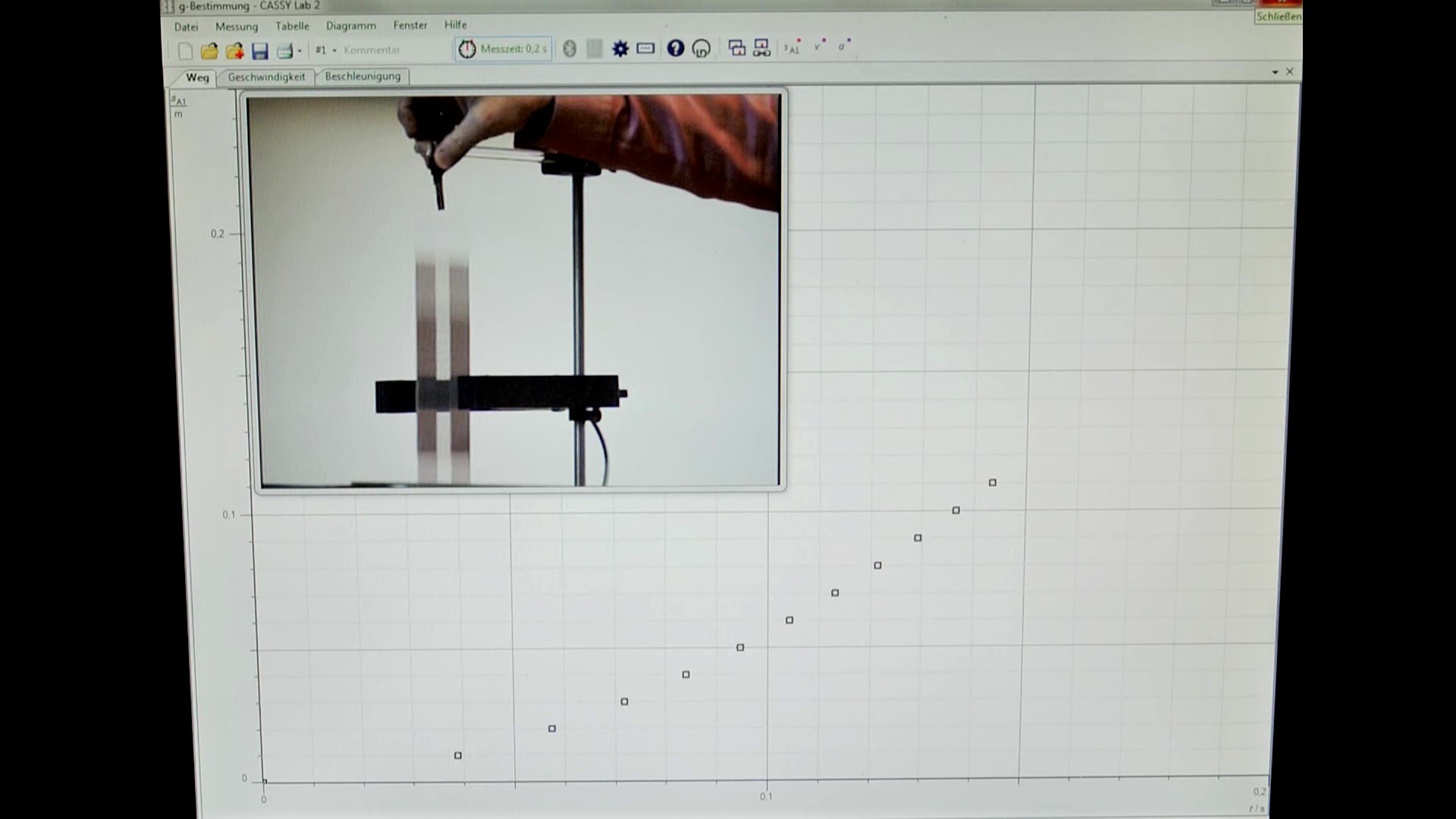

Video

Durchführung

Material:

Fallkörper-Schlitzblende (Sammlungsraum Schrank 22 Regal c/d)
Plexistab mit Klammer und Gummimatte (Sammlungsraum Schrank 22 Regal c/d)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Timer-Box-Aufsatz (Sammlungsraum Schrank 22 Regal c)
Lichtschranke (Sammlungsraum Schrank 43 Regal b)
Verbindungskabel (Sammlungsraum Schrank 43 Regal b)



Aufbau:

Die Lichtschranke so am Stativ befestigen, dass die Fallstrecke für die Schlitzblende komplett und gerade durlaufen wird. Die Lichtschranke mit dem Verbindungskabel am E-Eingang der Timer-Box anschließen und die Box auf einen freien Eingang am Cassy Interface aufstecken. Die Aufhängung der Blende so einstellen, dass die Lichtschranke gerade noch nicht schaltet. Das zugehörige File am PC aufrufen.


Durchführung:

Die Messung starten und durch öffnen der Halteklammer die Schlitzblende fallen lassen. Die Messpunkte auswerten. Durch eine Parabelanpassung wird im s(t)Diagramm die Erdbeschleunigung bestimmt. Im v(t)Diagramm kann durch eine Geradenanpassung oder wahlweise im a(t)Diagramm durch eine Mittelwertbildung, der Wert für g ermittelt werden.


Dokumente

---

#tags

A 33.5, Fall, Fallversuch, g-Bestimmung,
