Induktionsversuche im Helmholtzspulenfeld

Allgemein

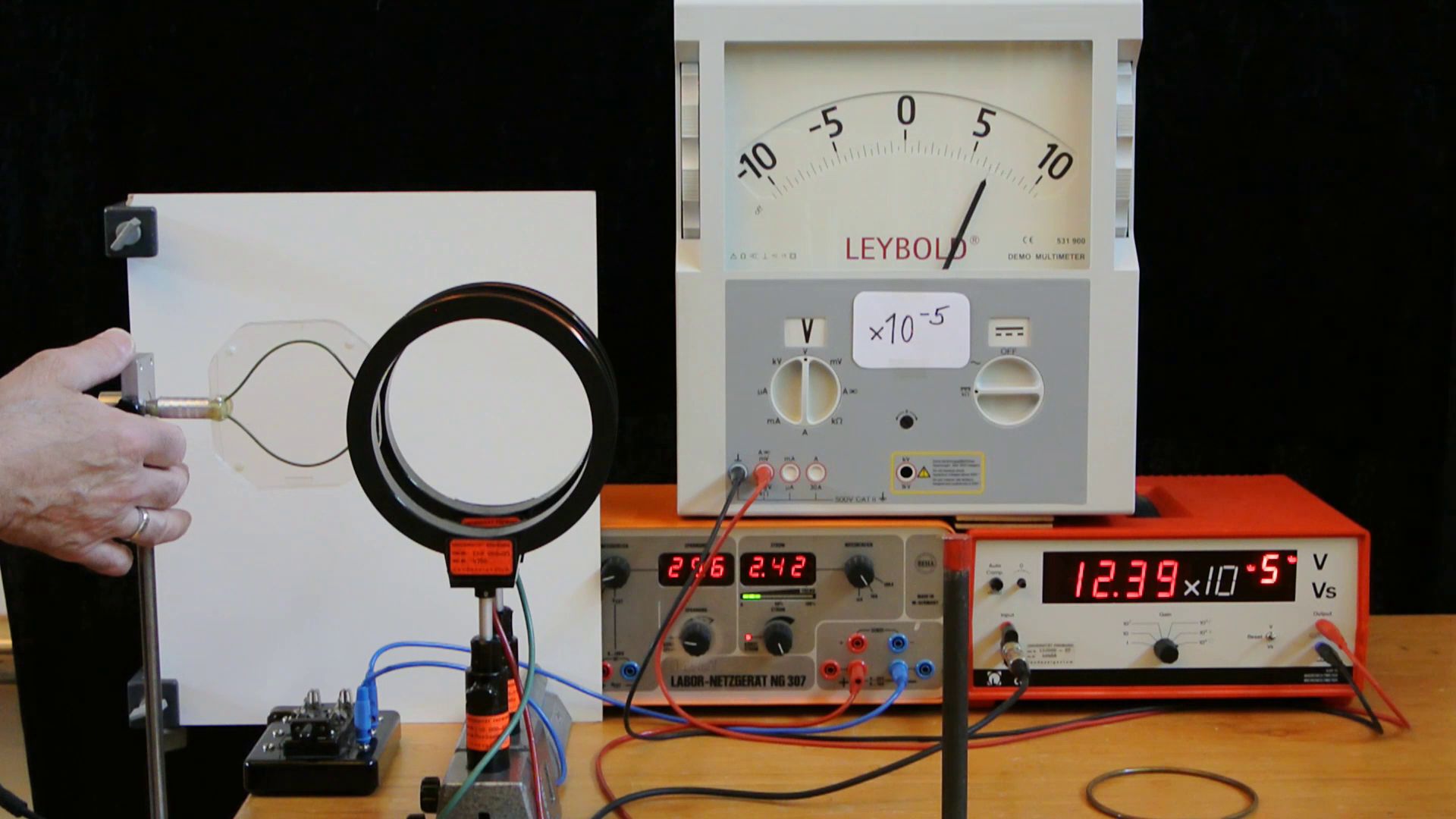

Im Feld eines Helmholtzspulenpaares wird die in einer Leiterschleife induzierte Spannung in Abhängigkeit von der Flächengröße, deren Orientierung zum B-Feld, vom B-Feld selbst und der jeweiligen zeitlichen Änderung dieser Parameter gezeigt.F1103bild01.jpg

Bilder


Die Größe der Spulenfläche wird durch schnelles oder langsames Ziehen am Spulendraht variiert.



Video

Durchführung

Material:

Helmholtzspulen (Sammlungsraum Schrank 10 Regal d)
Leiterschleife am Stativ (Sammlungsraum Schrank 10 Regal d)
Tischklemme Hörsaal (Vorbereitungsraum Schrank 25)
Reiter für Spulenpaar (Hörsaal Vorbereitungsraum Schrank 28 Regal b)
Zeiss-Schiene kurz (Hörsaal Vorbereitungsraum)
Messerschalter (Hörsaal Vorbereitungsraum Schrank 28)
Leybold-Messverstärker (Hörsaal Vorbereitungsraum Schrank 40)
Netzgerät NG307 24V/10A (Hörsaal Vorbereitungsraum Schrank 40)
Messgerät Leybold (Sammlungsraum Schrank 31 Regal b)
Diverse Kabel (Hörsaal Vorbereitungsraum Kabelwagen)

Durchführung:

Das Netzgerät als Konstantstromquelle betreiben und gewünschte Stromstärke einstellen. Am Messverstärker maximale Empfindlichkeit wählen und nach der Aufwärmzeit Nullpunkt Korrektur drücken. Das Spulenfeld über den Messerschalter ein/ausschalten, die Größe der Spulenfläche durch schnelles oder langsames Ziehen am Spulendraht (Gitarrensaite) variieren, den Kosinus des Winkels zwischen der Flächennormale der Spule und der Magnetfeldrichtung ändern, Stärke des Magnetfeldes ändern.
