Fresnel-Fraunhofer Beugung
Allgemein
Bilder
Versuchsaufbau
Video
Durchführung
Material:
Netzteil (Sammlungsraum Schrank 21 Regalb)
Diodenlaser 532nm (Sammlungsraum Schrank 55 Regal d)
Linse 30mm im Halter (Sammlungsraum Schrank 55 Regal d)
Linse 20mm im Halter (Sammlungsraum Schrank 55 Regal d)
Verstellbarer Spalt (Sammlungsraum Schrank 55 Regal d)
Zeisschiene und Reiter(Sammlungsraum Schrank 55 Regal d)
Schirm (Hörsaal Vorbereitungsraum)

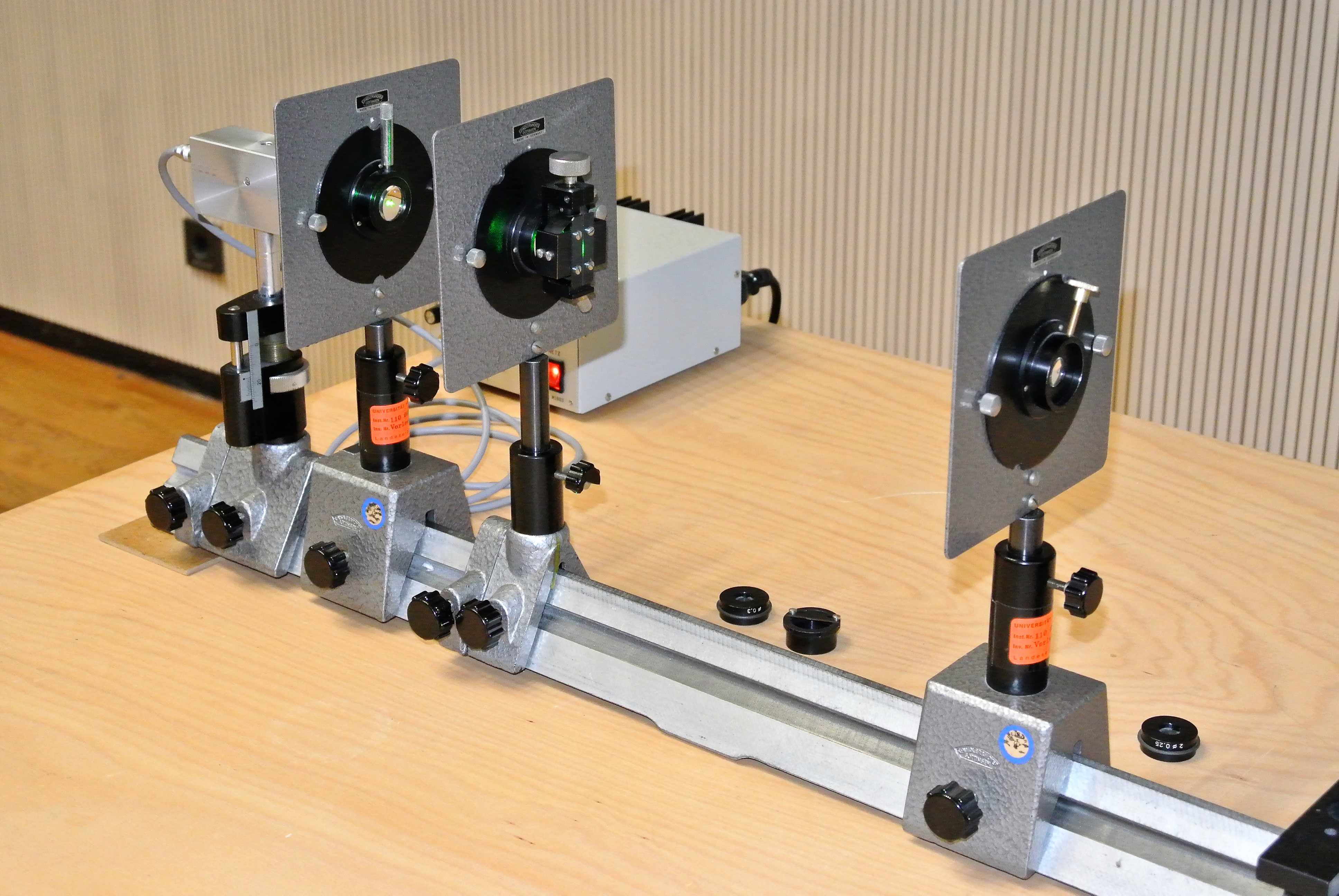

Aufbau:
Den Diodenlaser, die Linse und den Spalt auf der Zeisschiene in den Reitern befestigen und ausrichten. Den Diodenlaser auf die Höhe der Spaltmitte einstellen und mit der 30mm Linse den Strahl aufweiten. Die 20mm Projektionslinse auf gleiche Höhe einstellen.
Durchführung:

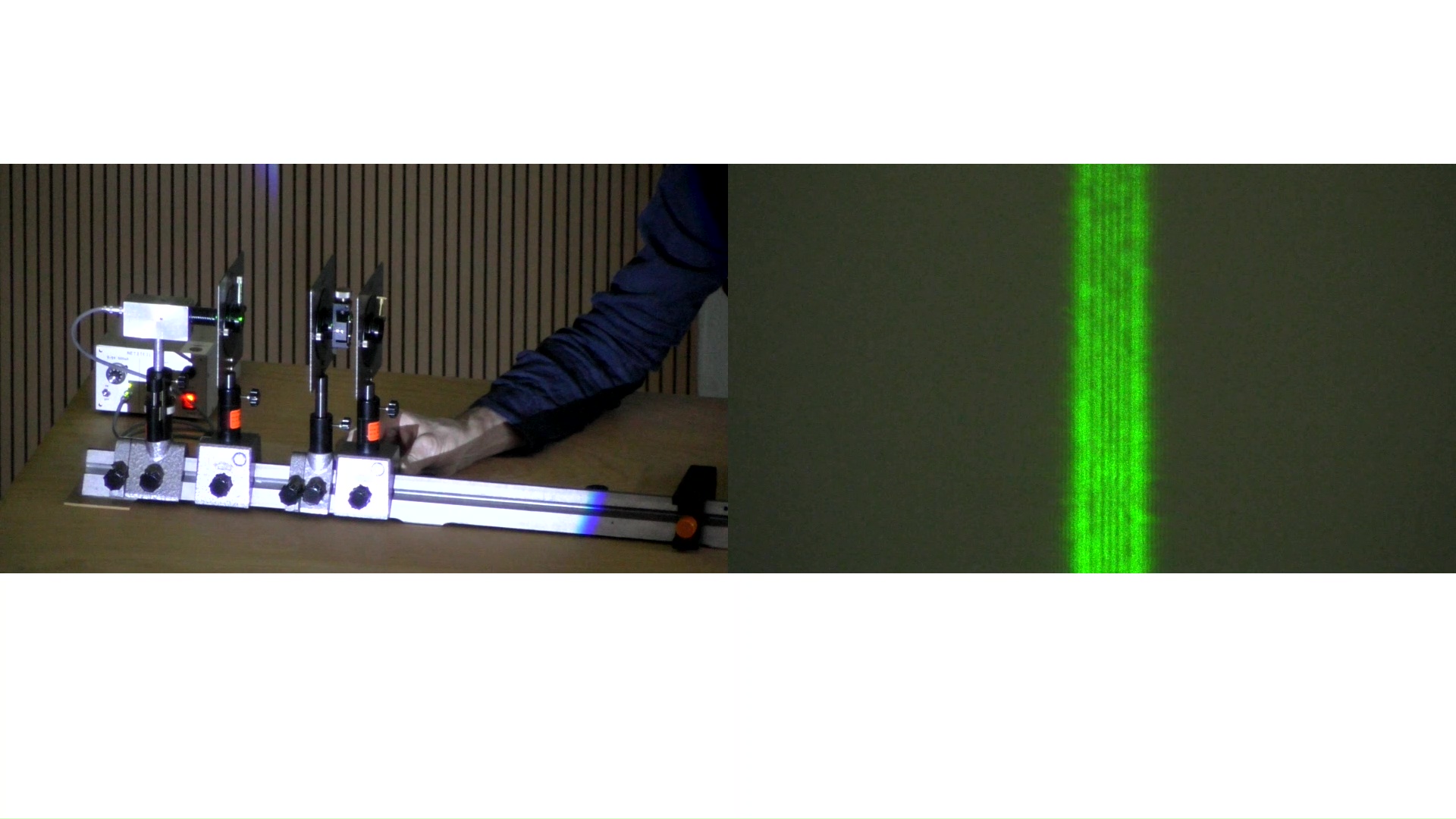

Den Raum abdunkeln. Eine geeignete Spaltöffnung einstellen und mit der 20mm Linse in der Nahzone das Beugungsbild auf den Schirm, der im Abstand von ca. 1 Meter aufgestellt ist, abbilden und mit der Kamera projizieren. Unter Beobachtung des Beugungsbildes die 20mm Linse von der Nah-in die Fernzone schieben.
Sicherheitshinweise:
Nicht in den direkten oder reflektierten Laserstrahl blicken!!
