Lenz'sche Regel / Springender Aluminiumring

Allgemein

Ein Aluminiumring fliegt in hohem Bogen durch den Hörsaal: Der Versuch dient der Veranschaulichung der Lenz'schen Regel.

Bilder

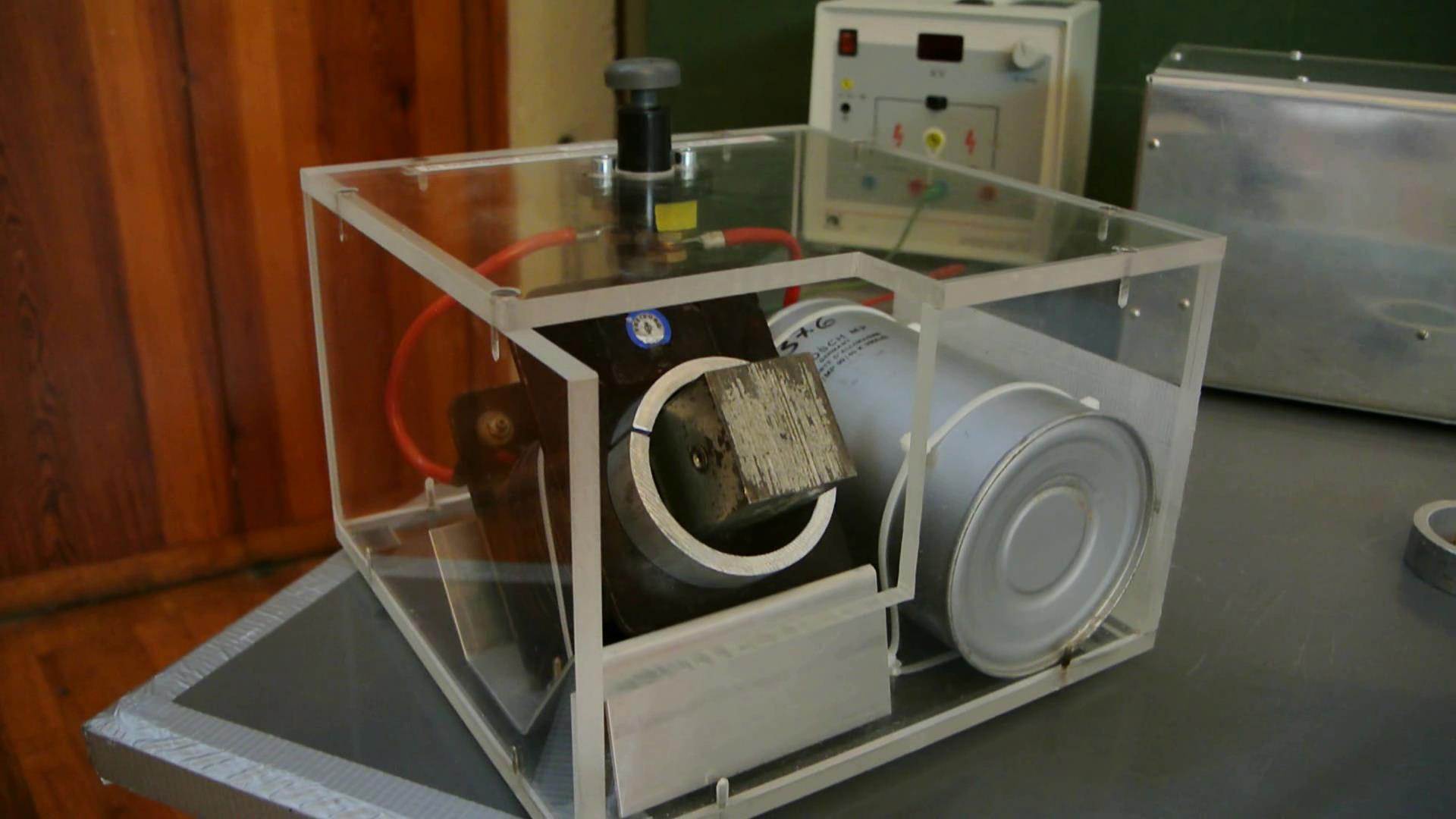

Versuchsaufbau

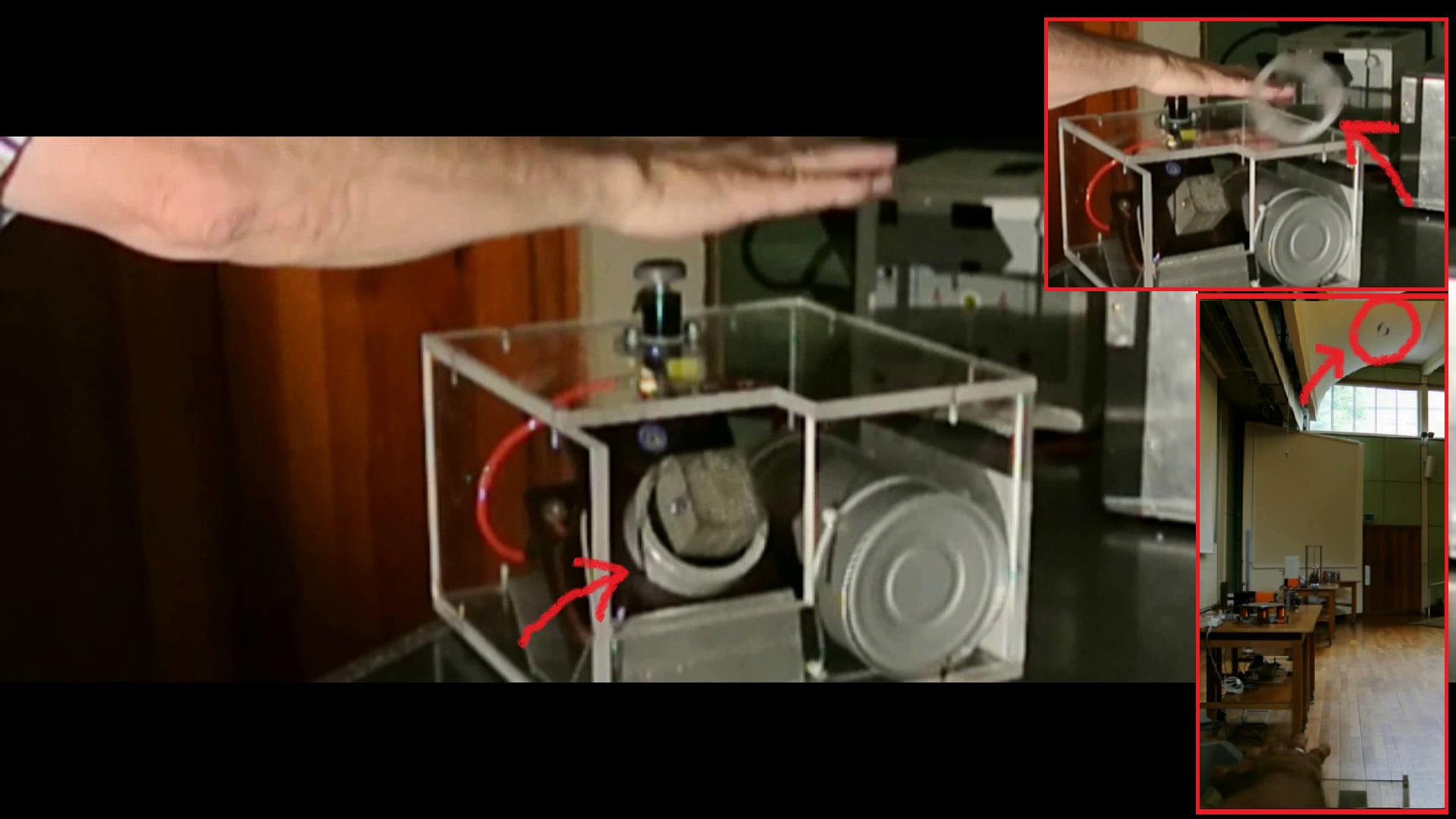

Mit einem Schlag auf den Auslöser fliegt der Aluring in hohem Bogen durch den Hörsaal.









Video

Durchführung

Material:

Plexiglasgehäuse mit Spule-Kondensator und Schalter (Ort)
Aluminiumringe (Sammlungsraum Schrank 9 im Gerät am Boden)
HV-Netzgerät (Hörsaal Vorbereitungsraum Schrank 40)
Hochspannungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Kondensator-Spulenaufbau mit dem Netzteil verbinden und eine Spannung von 2.2 kV einstellen. Den geschlossenen Aluring auf den Eisenkern der Spule legen.



Durchführung:

Kondensator laden, danach das Netzteil abstecken und den Taster zum Abschuss drücken. Kondensator wieder laden und den Versuch mit dem geschlitzten Ring wiederholen.



Hinweise:

Vor dem Abschuss des Ringes das Netzteil abstecken!!



Sicherheitshinweise:

Vorsicht, Hochspannung!!

Dokumente

---

#tags

F 13.3, Lenzsche Regel, Springender Aluminium Ring, Wirbelströme
