Reversible Brennstoffzelle

Allgemein

Der Elektrolyseur zerlegt Wasser in Wasserstoff und Sauerstoff. Die Gase werden in den jeweiligen Behältern aufgefangen. Ist genügend Wasserstoff produziert, kann der Elektrolyser als Brennstoffzelle eingesetzt werden und der zuvor produzierte Wasserstoff z.B. zum Antrieb eines Elektromotors benutzt werden. Den Wasserstoffverbrauch der Brennstoffzelle erkennt man dabei sehr schön am sinkenden Flüssigkeitsspiegel der Vorratsbehälter.


Bilder

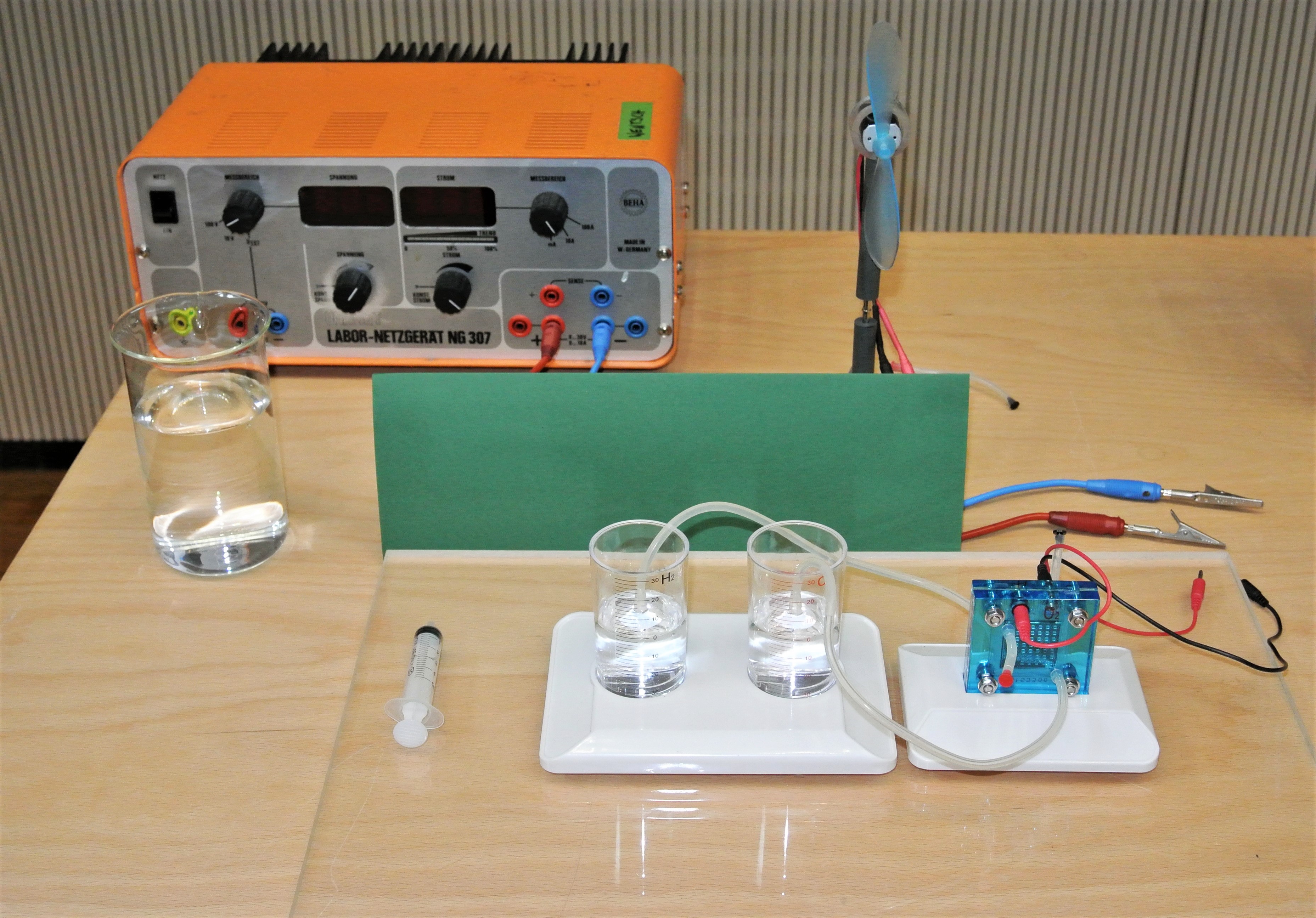

Versuchsaufbau

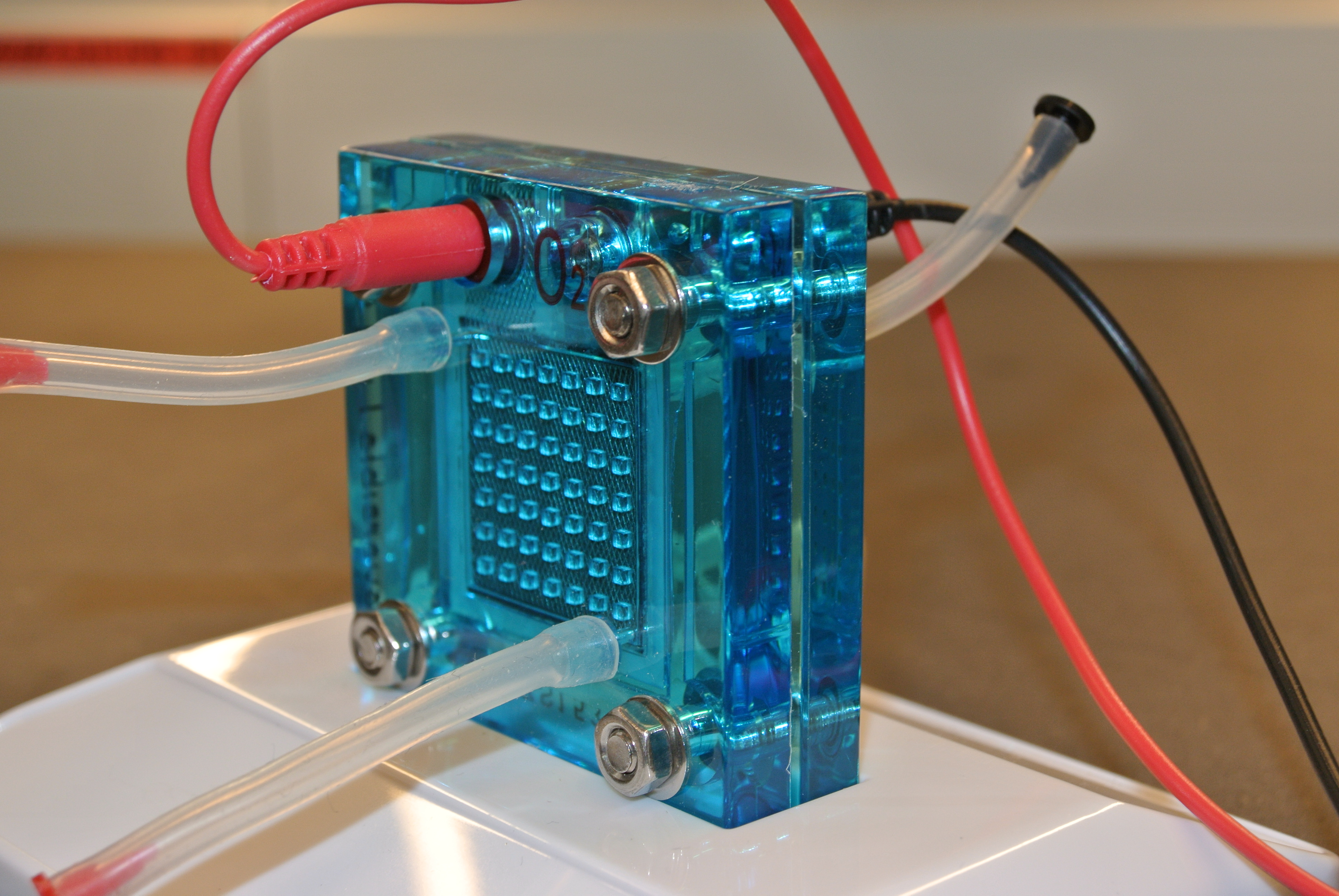

Brennstoffzelle








Video

Durchführung

Material:

Brennstoffzelle und Zubehör (Sammlungsraum Schrank 55 Regal b)
Netzgerät 12 Volt (Hörsaal Vorbereitungsraum Schrank 40)
Dest. Wasser (Hörsaal Vorbereitungsraum über Waschbecken)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

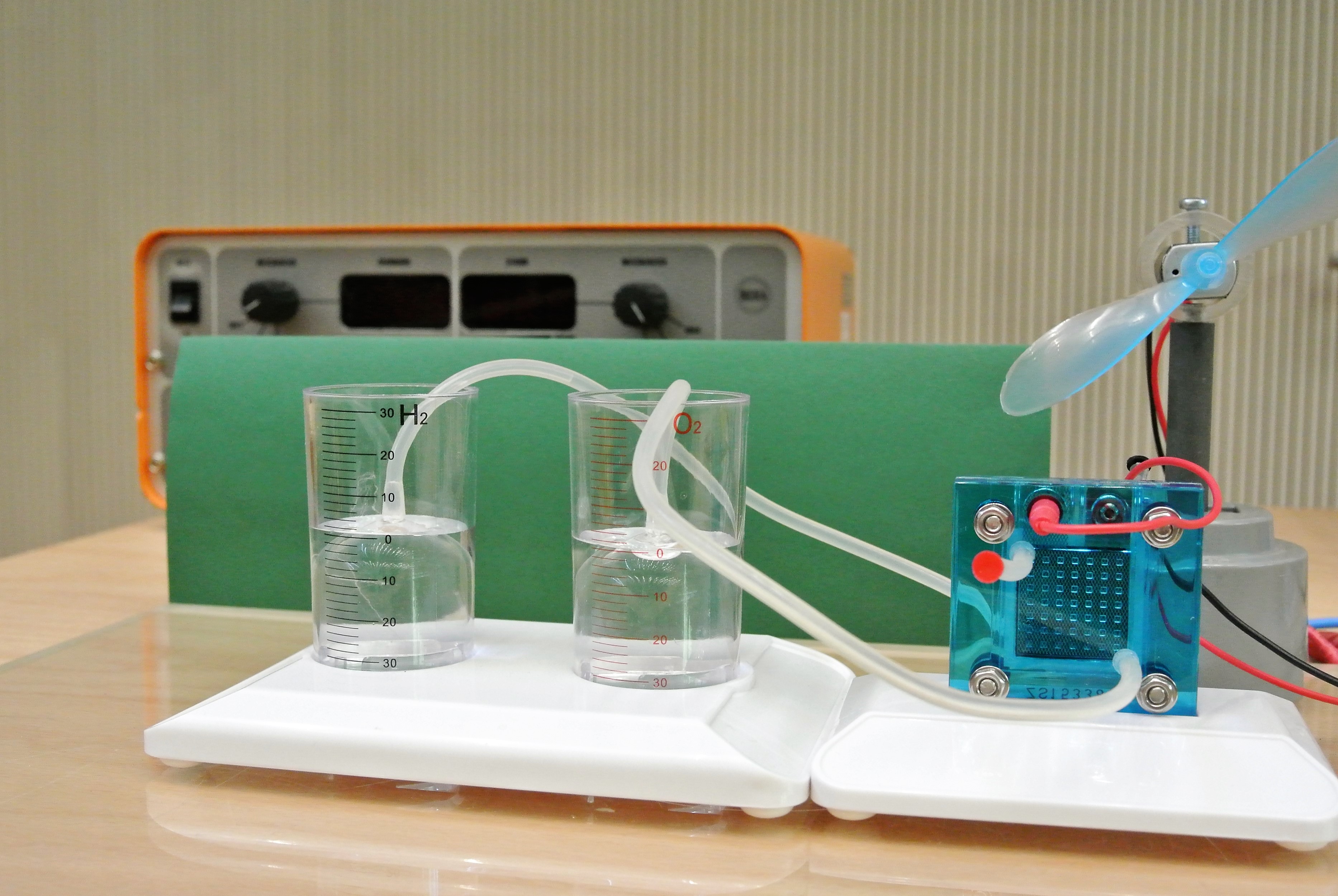

Die Brennstoffzelle mit dest. Wasser befüllen, falls dies nicht schon geschehen ist. Die Gasglocken in den Behältern fixieren. Die beiden Behälter mit dest. Wasser bis zur Null-Markierung füllen. Den Schlauch des Sauerstoffbehälters
an der gekennzeichneten Sauerstoffseite der Brennstoffzelle anschließen und den Schlauch des inneren Wasserstoffbehälters an der Wasserstoffseite der Brennstoffzelle anschließen. Die Brennstoffzelle mit dem Netzgerät verbinden und eine Spannung von 1,8 - 3 Volt einstellen.


Durchführung:

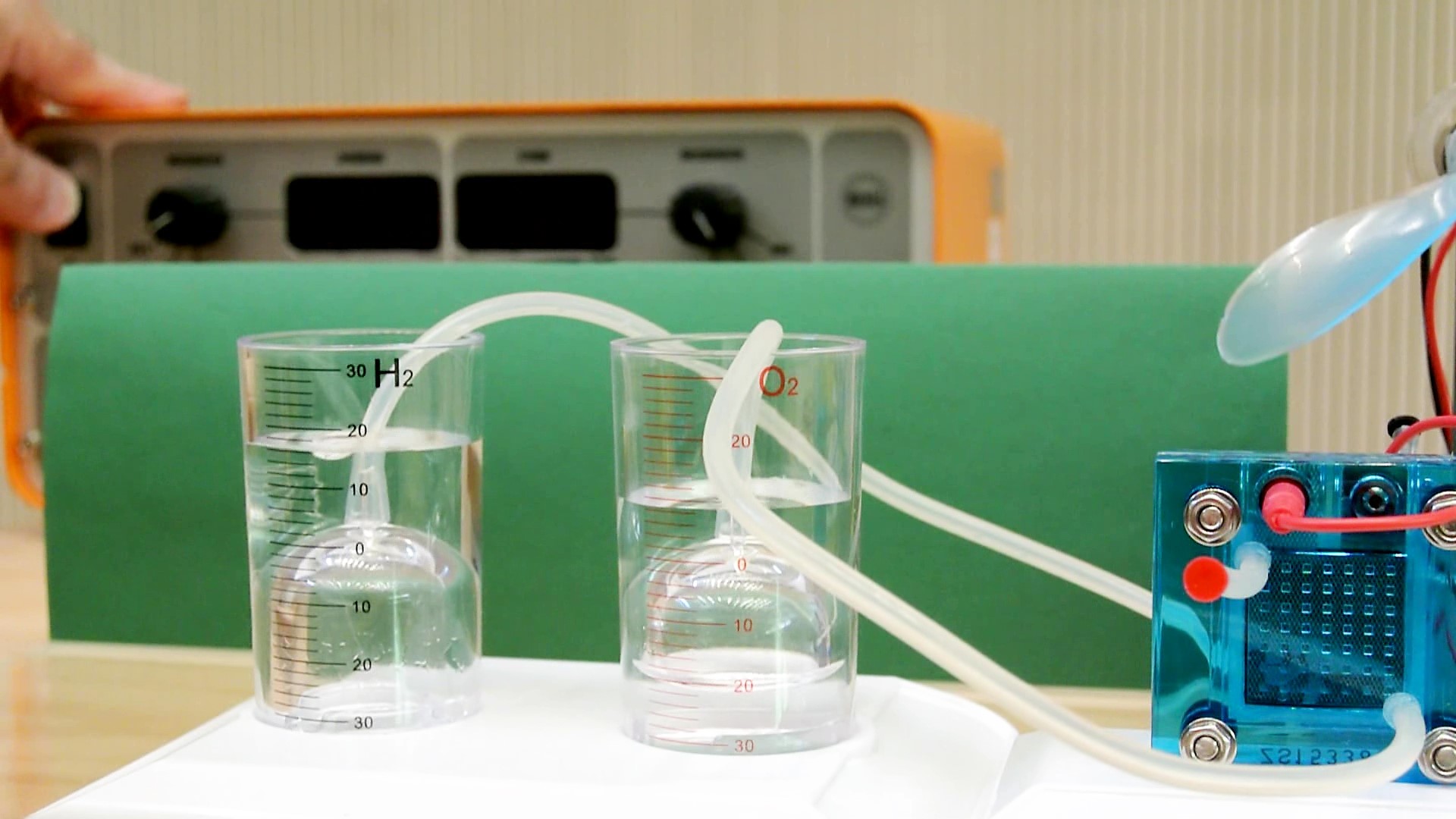

Netzgerät einschalten und warten bis am Wasserstoffzylinder Blasen aufsteigen. Das Netzgerät abtrennen und die Brennstoffzelle mit dem kleinen Motor verbinden. Jeweils den Flüssigkeitsstand in den Gasbehältern beobachten.




Dokumente

---

#tags

E 52.0, Elektrolyse, Wasserstoff, Stromfluss, Brennstoffzelle,
