Nichtlinearer Schwingkreis
Allgemein
Zur Demonstration von Periodenverdopplungen im Serienschwingkreis durch hinzufügen eines nichtlinearen Bauteiles.


Bilder
Video
Durchführung
Material:
Elektronik Bausatz (Sammlungsraum Schrank 20)
Oszilloskope (Sammlungsraum Schrank 44)
Funktionsgenerator (Hörsaal Vorbereitungsraum Schrank 40)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)
Aufbau:

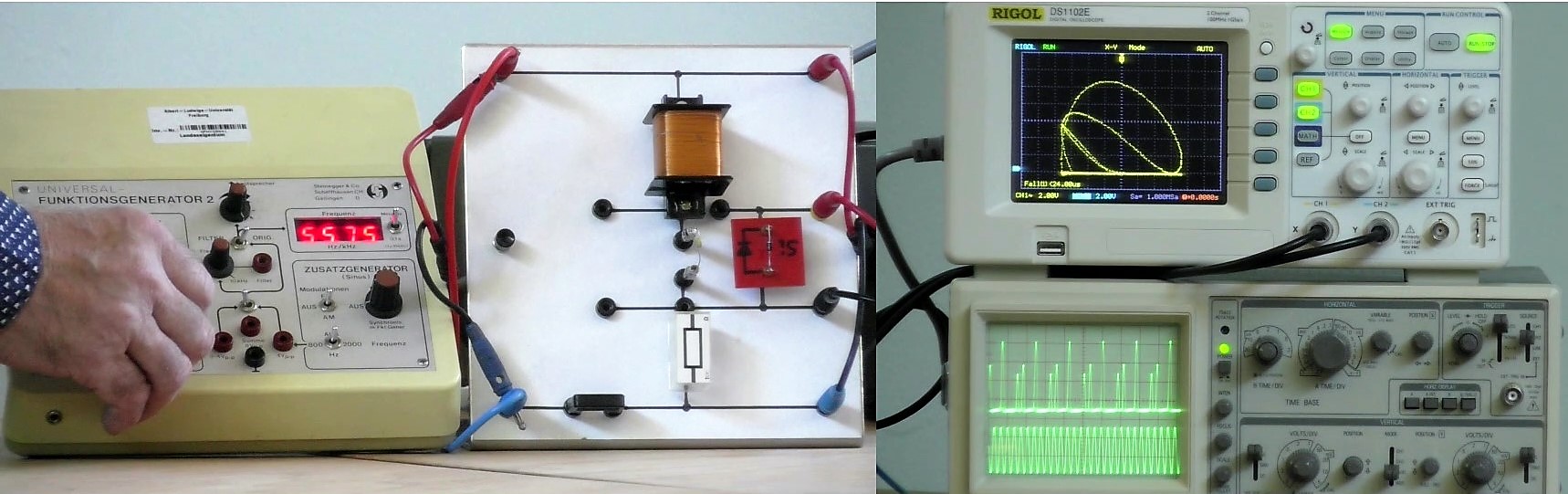

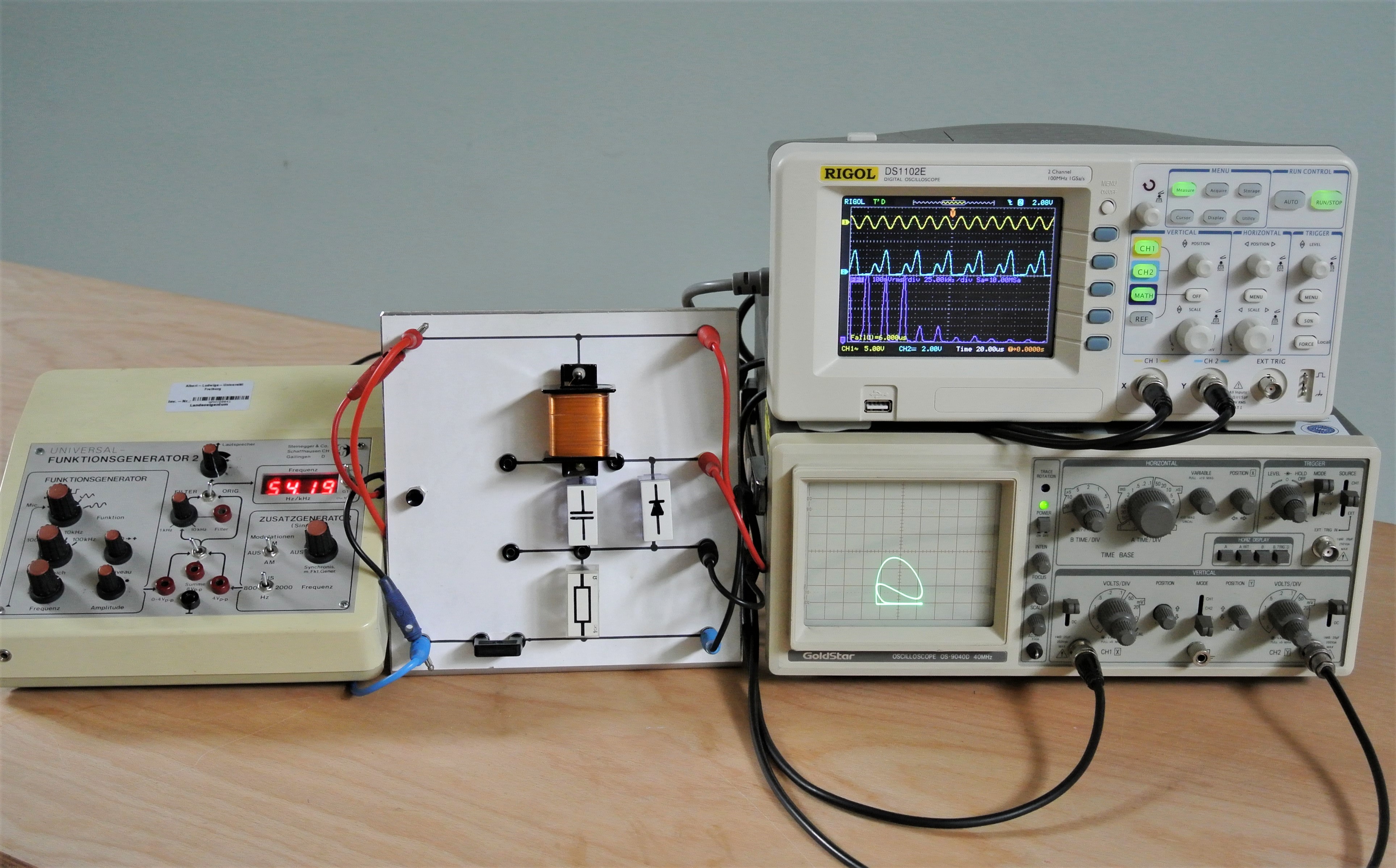

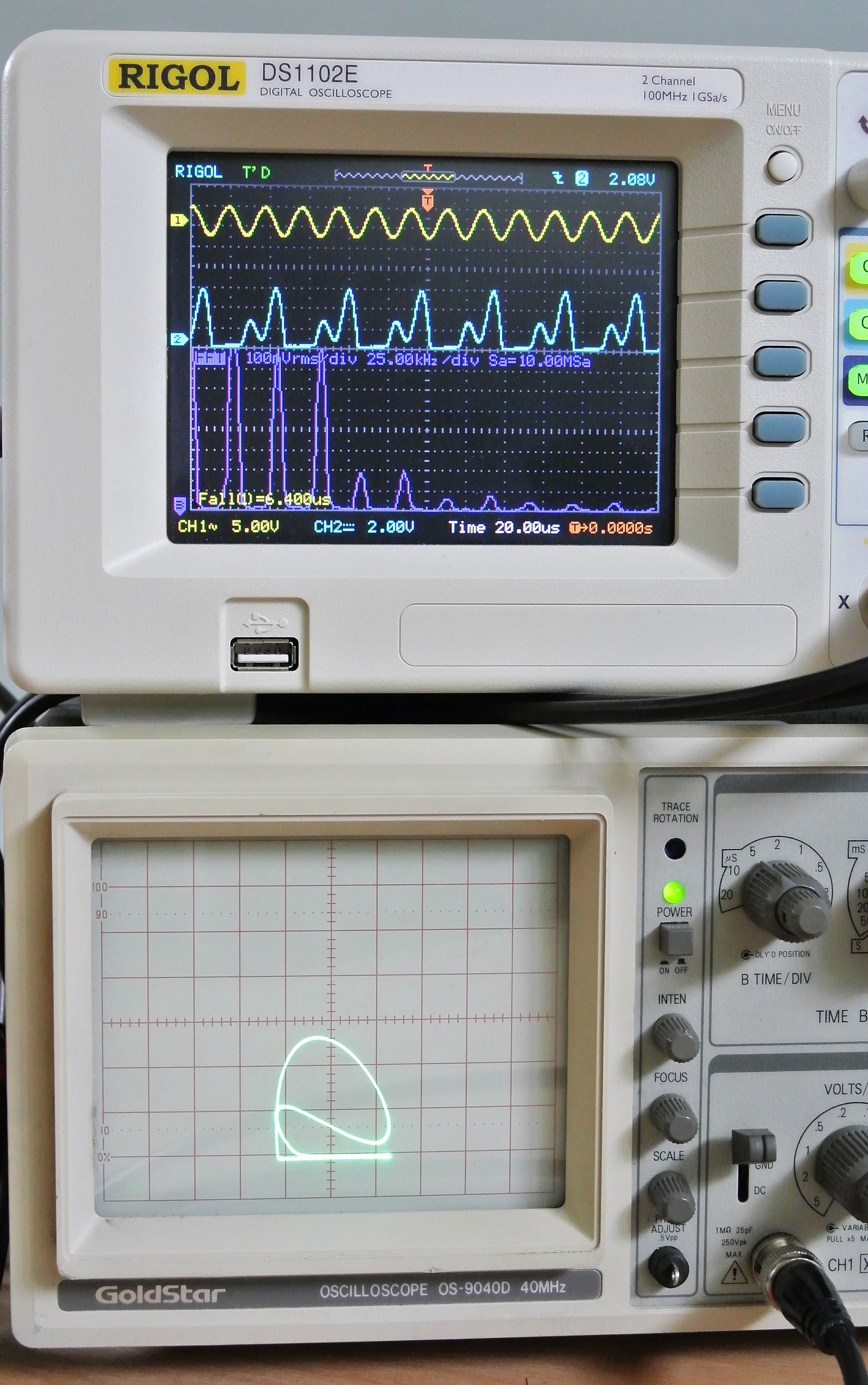

Den Schwingkreis auf dem Steckbrett vorbereiten und mit dem Funktionsgenerator und den Oszilloskopen verbinden. Den analogen Scope auf x-y Betrieb einstellen, den digitalen Scope für die Anzeige der Generatorspannung, der Spannung über der Diode und der FFT des Ausgangssignales verwenden.
Durchführung:

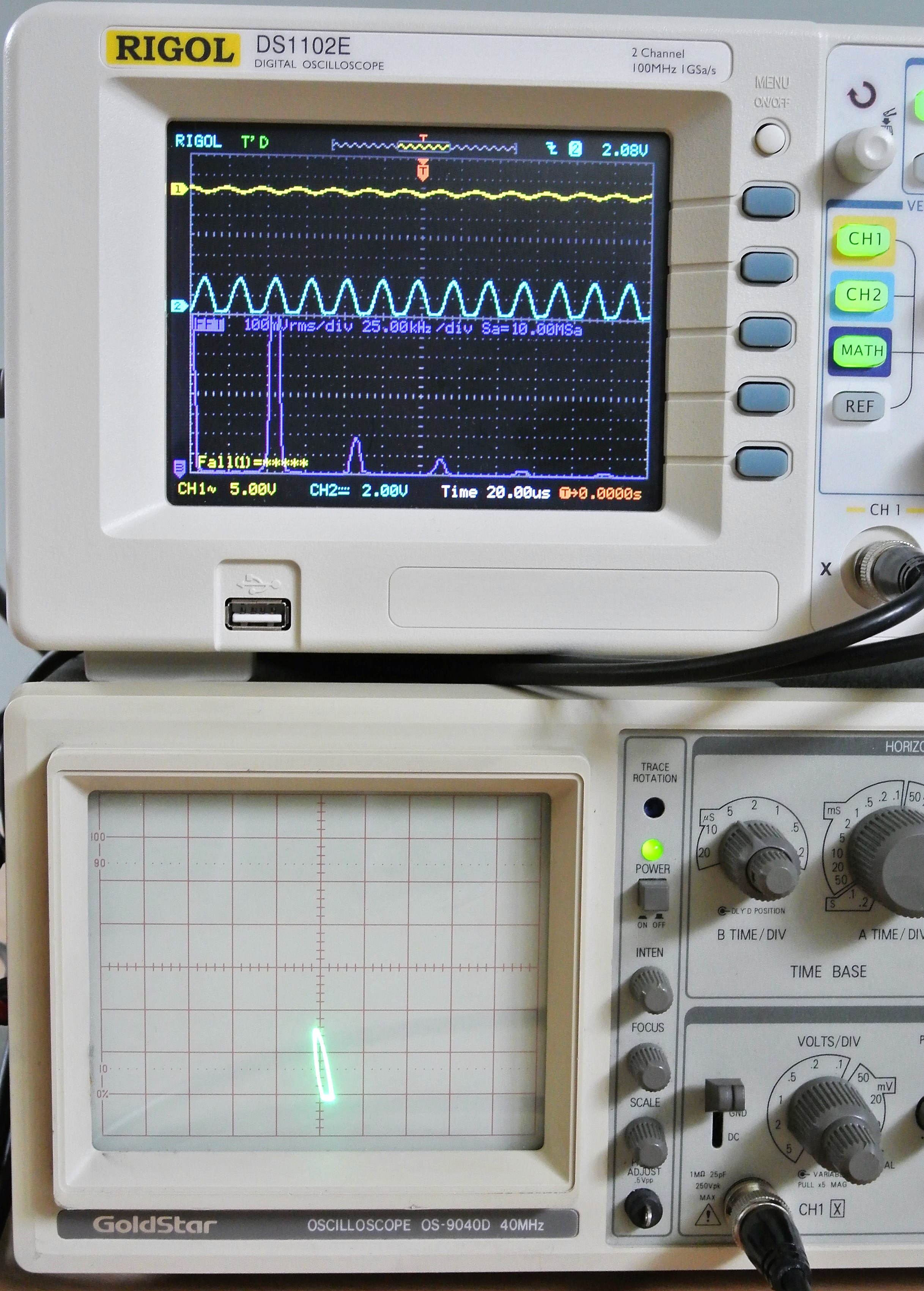

Den angeschlossenen Serienkreis auf seine Resonanzfrequenz einstellen. Die Diode hinzufügen und die Amplitude der Erregerspannung langsam hochregeln.
