Polarisation mit Brewster Pyramide

Allgemein

Im Versuch fällt polarisiertes Licht auf eine Glaspyramide, deren Seitenflächen unter einem Winkel von 57 Grad zur Grundfläche geneigt sind. Das von ihnen reflektierte Licht wird in Abhängigkeit der Polarisationsrichtung beobachtet.


Bilder

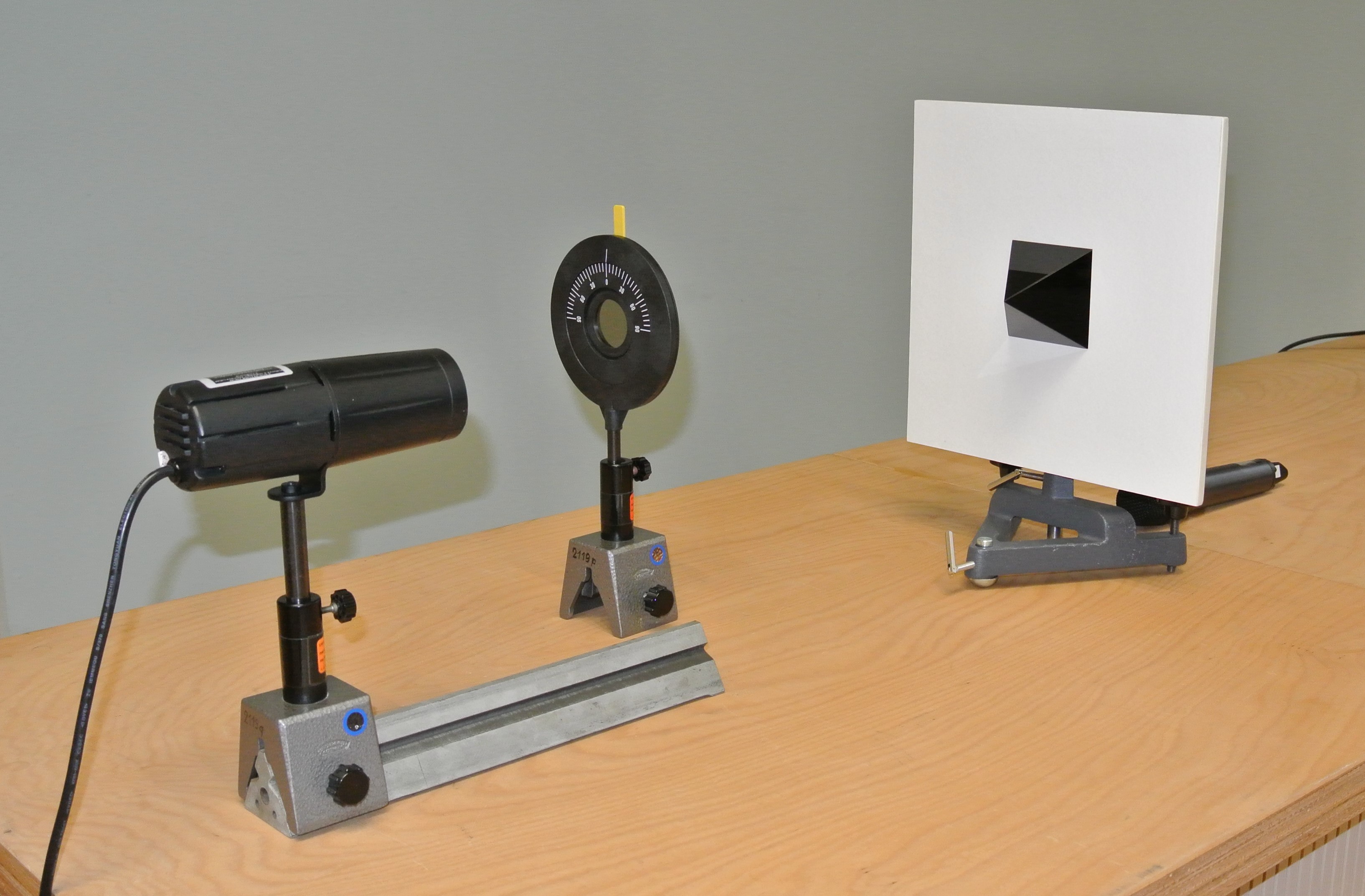

Versuchsaufbau

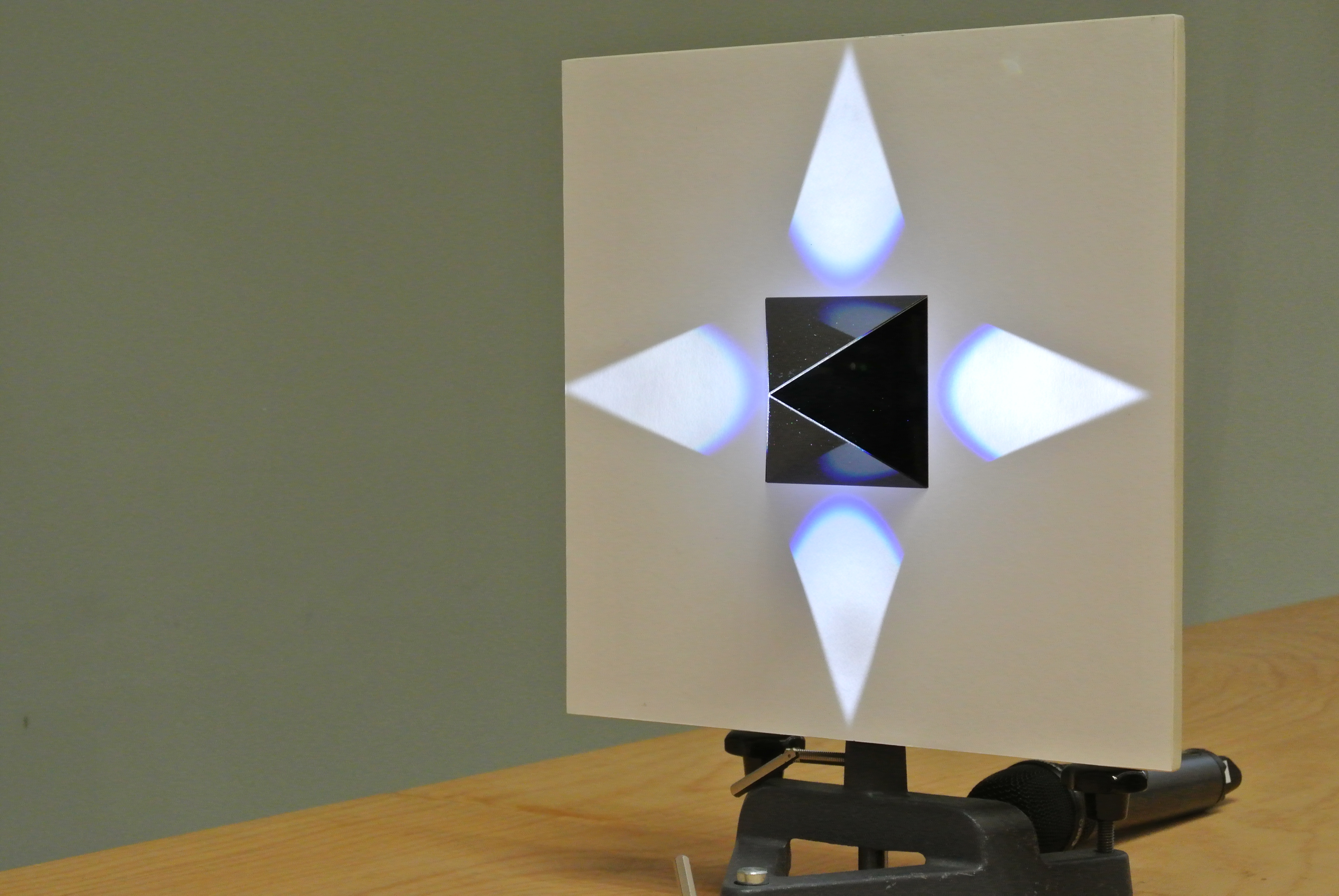

Unpolarisiertes Licht



Video

Durchführung

Material:

LED-Lampe (Hörsaal Vorbereitungsraum Schrank 26/27 Regal a)
Zeiss-Schiene 0,5 Meter (Hörsaal Vorbereitungsraum Schrank 28)
Reiter (Hörsaal Vorbereitungsraum Schrank 28 )
Stativmaterial(Hörsaal Vorbereitungsraum Schrank 25)
Polarisator (Hörsaal Vorbereitungsraum Schrank 26/27 Regal b)
Glaspyramide auf Halter (Sammlungsraum Schrank 1 Regal f)


 Aufbau:

Den Aufbau gemäß dem Bild vornehmen und die Komponenten auf gleiche Höhe (optische Achse) bringen. Die Spitze der Pyramide ausleuchten, so dass gleichmäßige Reflexionen der Seitenflächen auf dem Schirm erscheinen.



Durchführung:

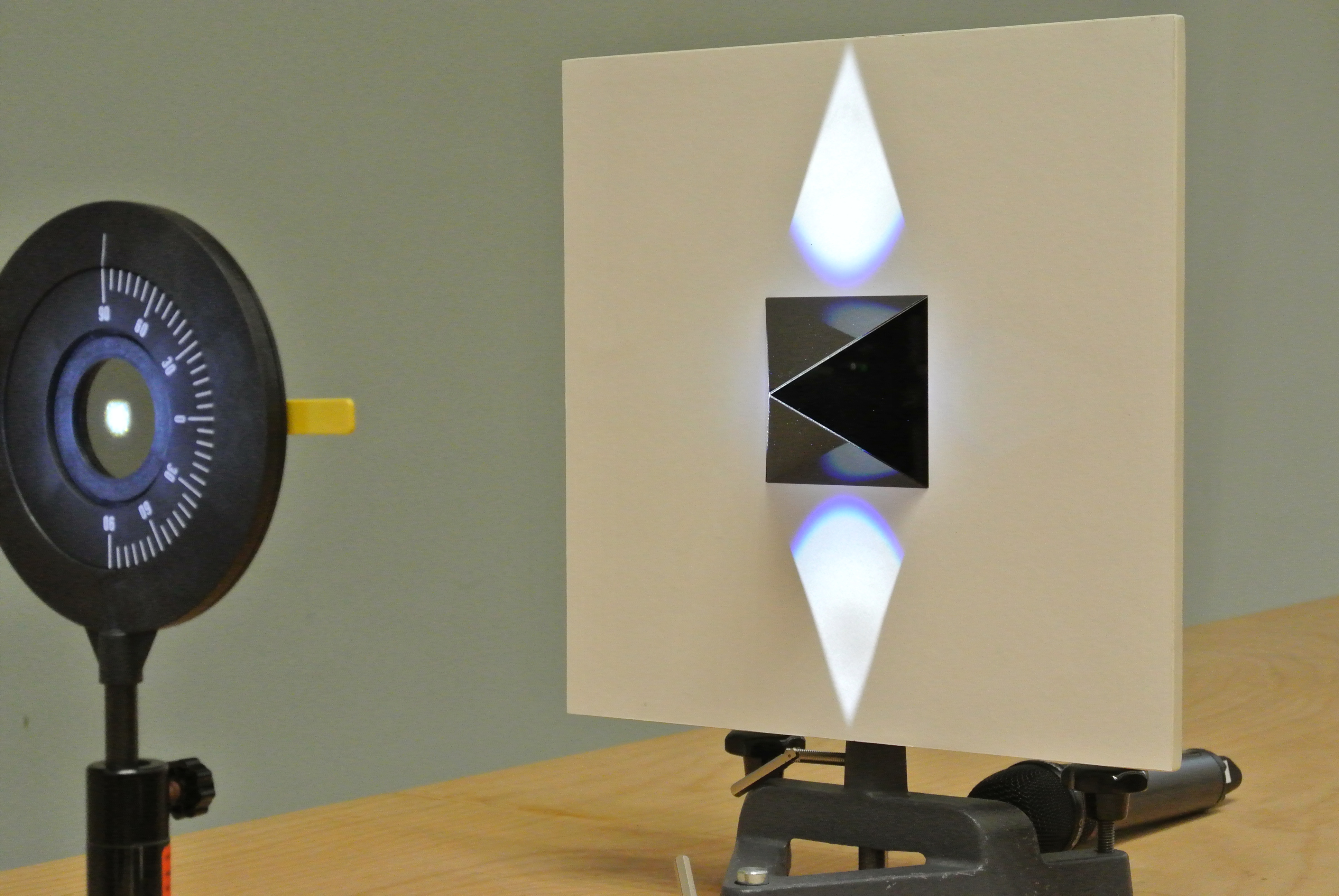

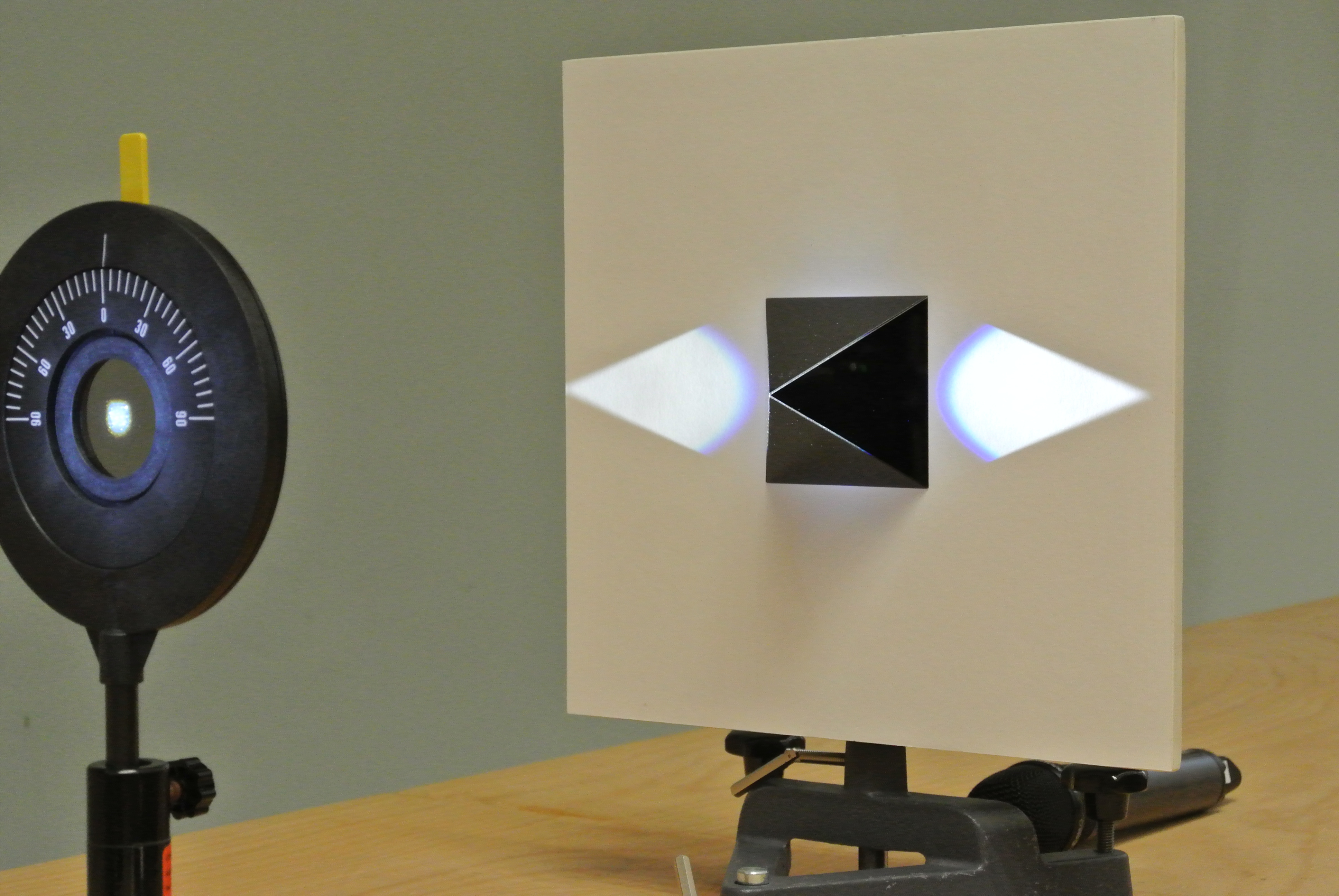

Polarisator einsetzen und drehen.





Dokumente

---

#tags

G 54.1, Brewster Winkel, Polarisation, Reflexion,
