Elektrische Feldlinienbilder

Allgemein

Im Rahmen verschiedener Versuchsanordnungen wird die Bildung von Feldlinien im elektrischen Feld beobachtet.

Bilder

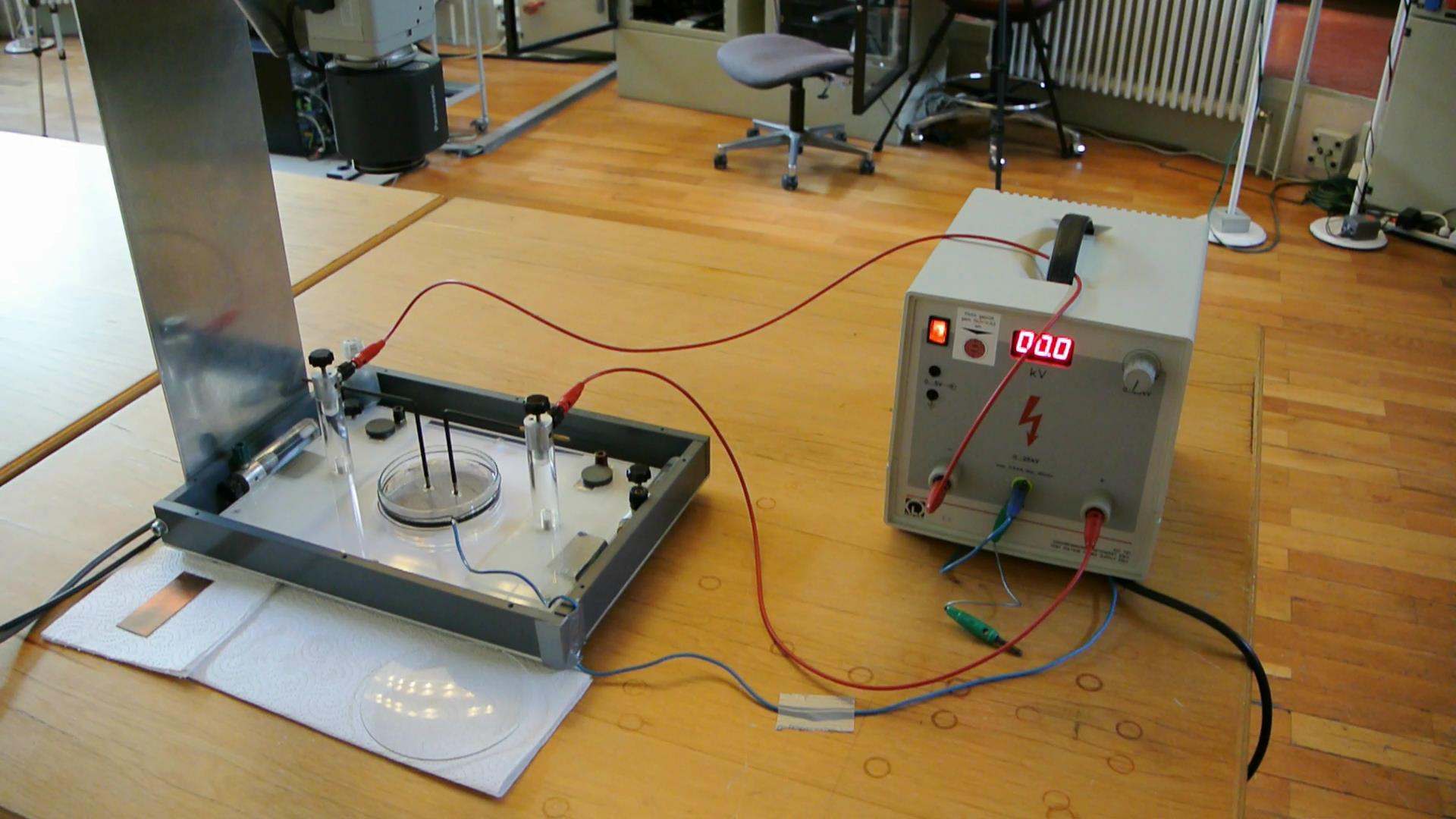

Versuchsaufbau

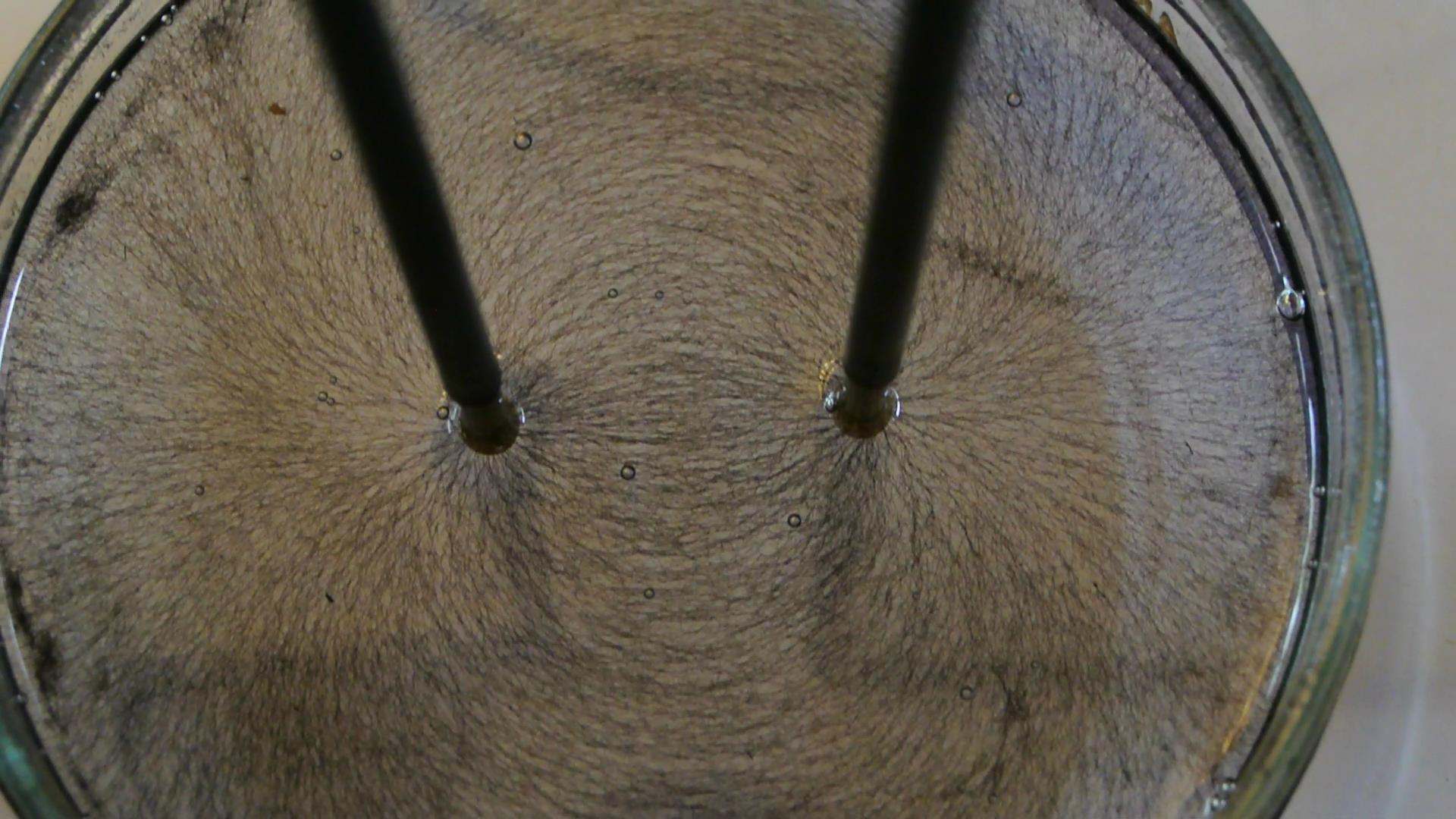

Feldlien im Falle zweier entgegengesetzt geladener Punktladungen

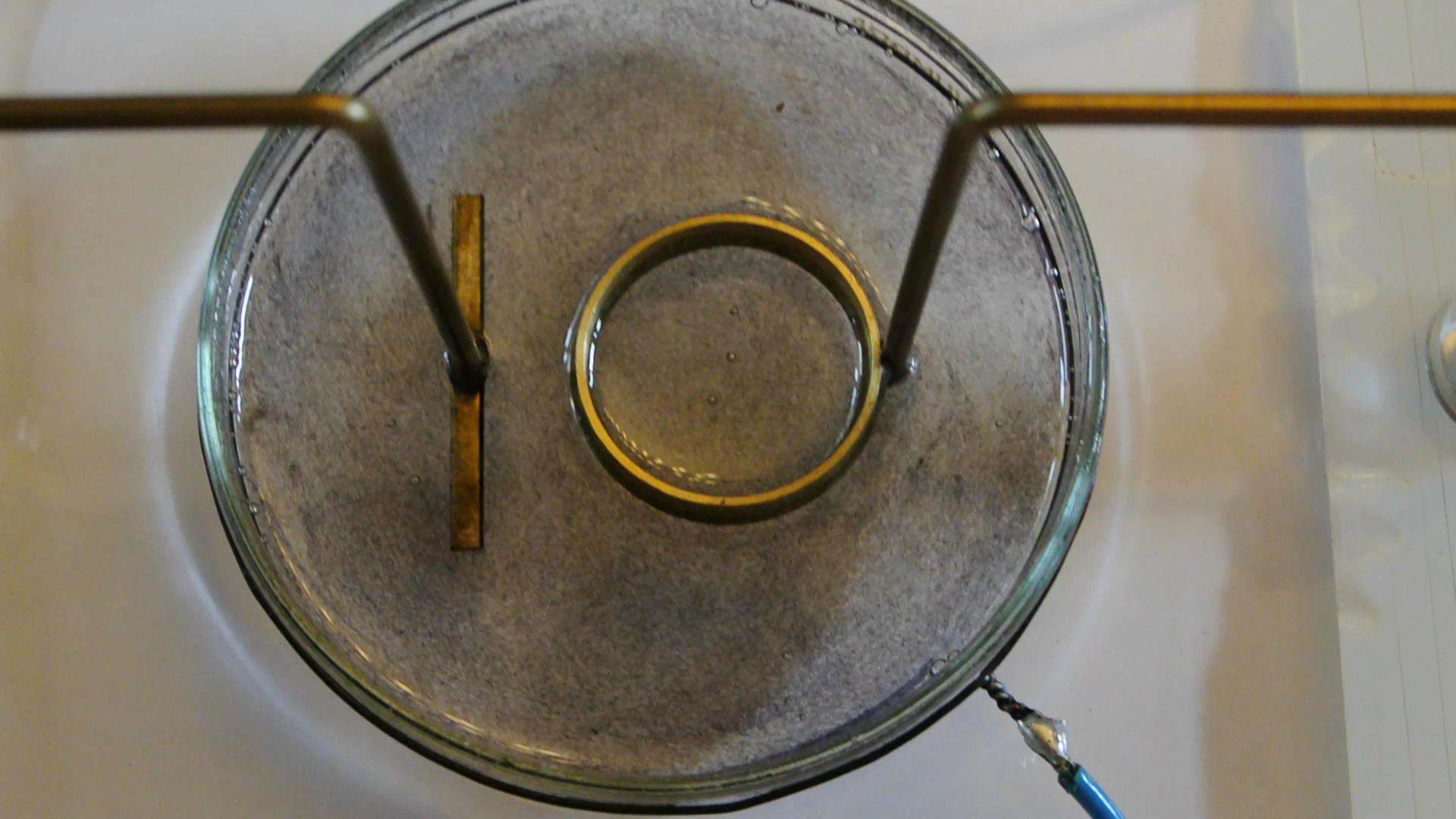

Feldfreiheit im Inneren des Leiters

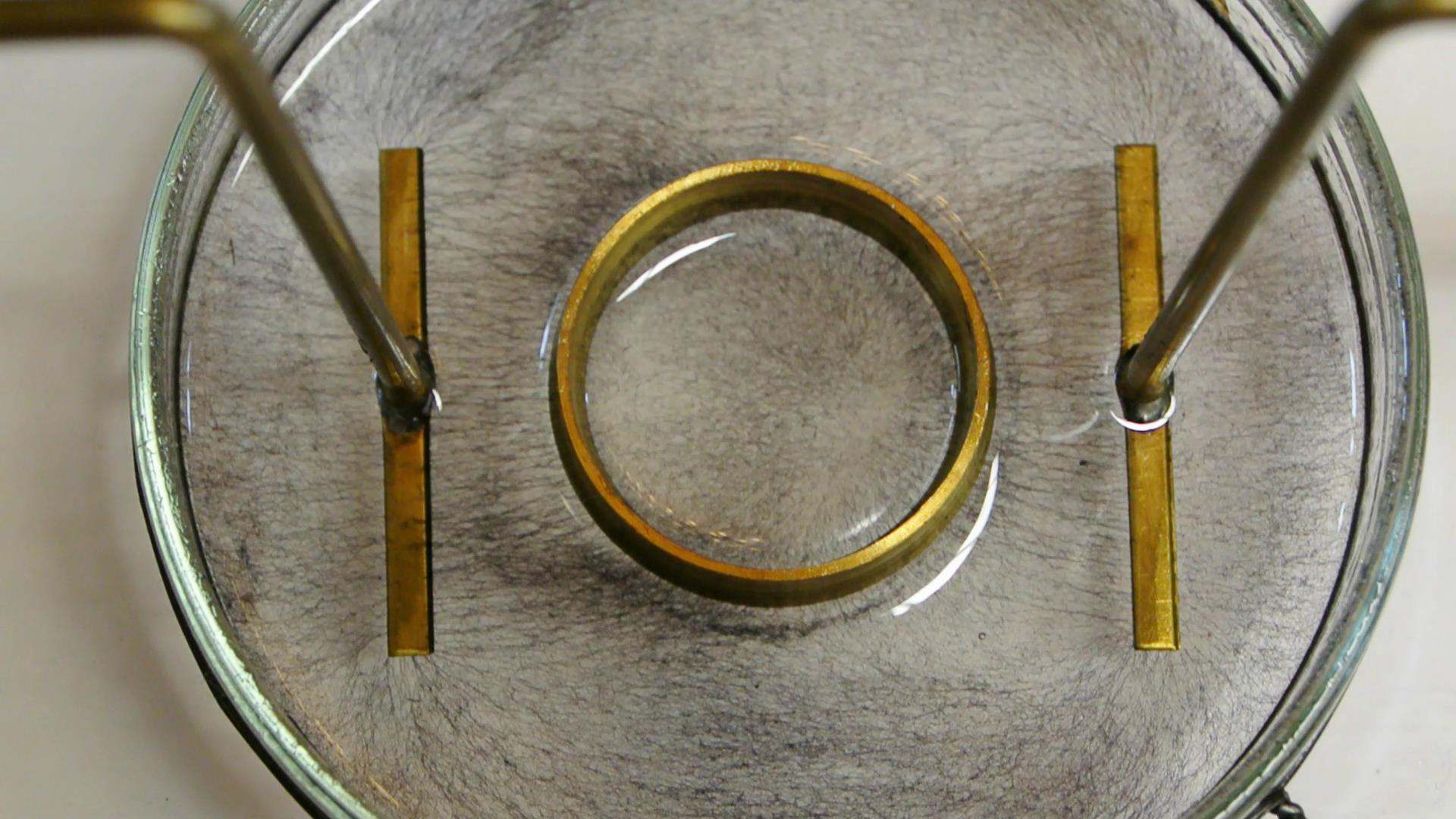

Abschirmung eines elektrischen Felds



Video

Durchführung

Material:

HV-Netzteil (Sammlungsraum Schrank 40)
Komplettaufbau für elektrische Feldlinienbilder (Sammlungsraum Schrank Boden)



Aufbau:

Erdring der Ölschale mit Erde des Netzteils verbinden. Positiven und negativen Pol des Netzteils anschließen. Kamera mit voreingestelltem Focus am Bodentank anschließen.



Durchführung:

Öl-Kunststofffaser-Emulsion durch Umrühren gründlich aufmischen. Gewünschte Ladungsanordnung durch Einsetzen der unterschiedlichen Elektroden herstellen. Anschluss des Netzteils je nach gewünschter Konfiguration ändern. Spannung am Netzteil langsam hochfahren.



Hinweise:

Spannung nicht zu hoch fahren, da sonst Überschläge auftreten!



Sicherheitshinweise:

Vorsicht Hochspannung!

Dokumente

---

#tags

E 24.1, Leiter, Ladung, Faraday-Becher, Faradaybecher, Feldlinienbilder
