Fall und Wurf

Allgemein

Eine kleine Gummikugel wird über die Druckluftvorrichtung unter einem voreingestellten Winkel auf die in einem Abstand von ca. 4 Meter in der Visierlinie des Abschussrohres hängende große Styroporkugel geschossen. Bei Austritt des Geschosses aus dem Rohr wird der Fall der Styroporkugel ausgelöst. Es kann gezeigt werden, dass beide Kugeln sich unabhängig von der Abwurfgeschwindigkeit immer treffen.A3602bild00.jpg

Bilder

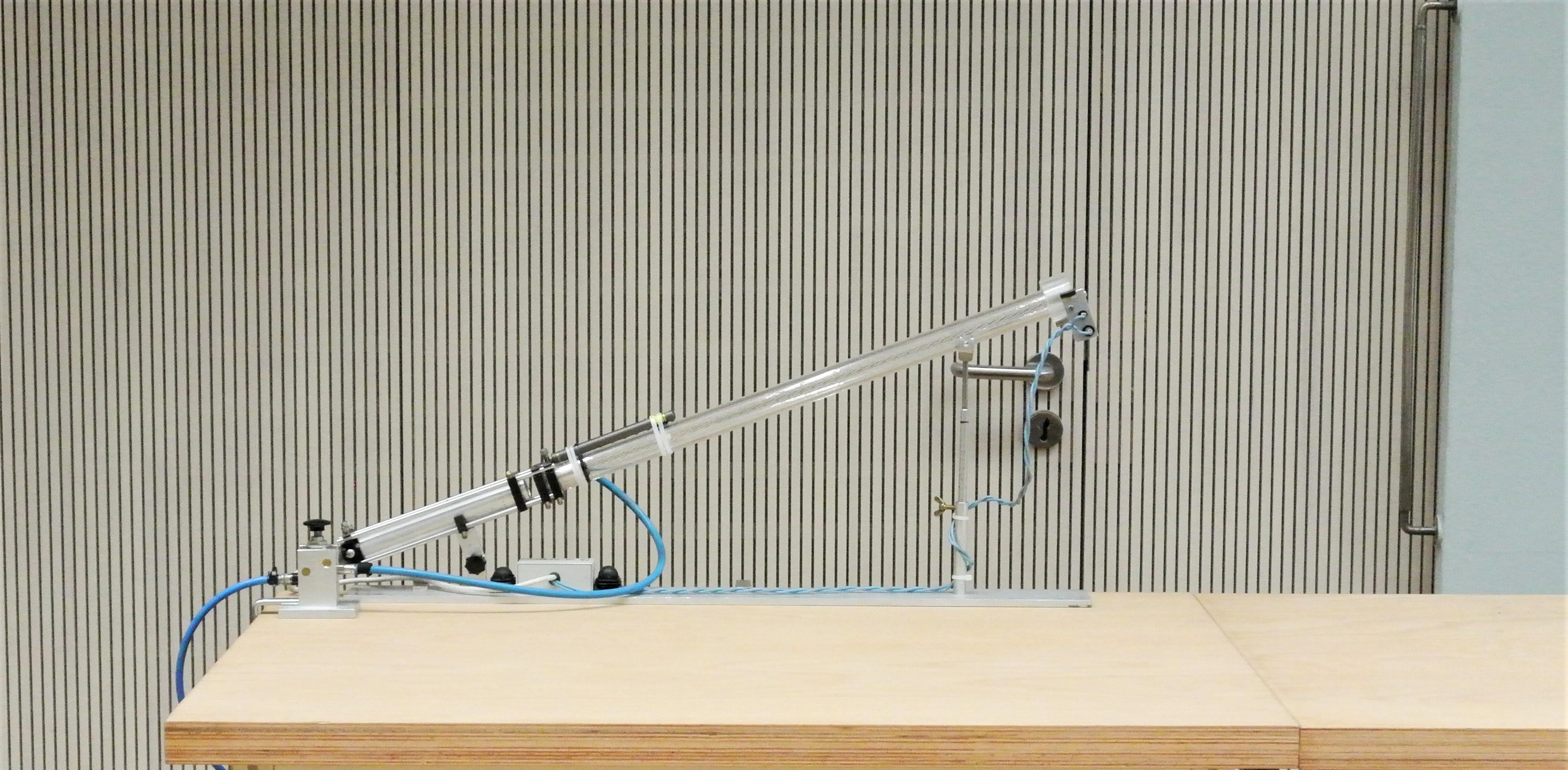

Aufbau






Aufbau

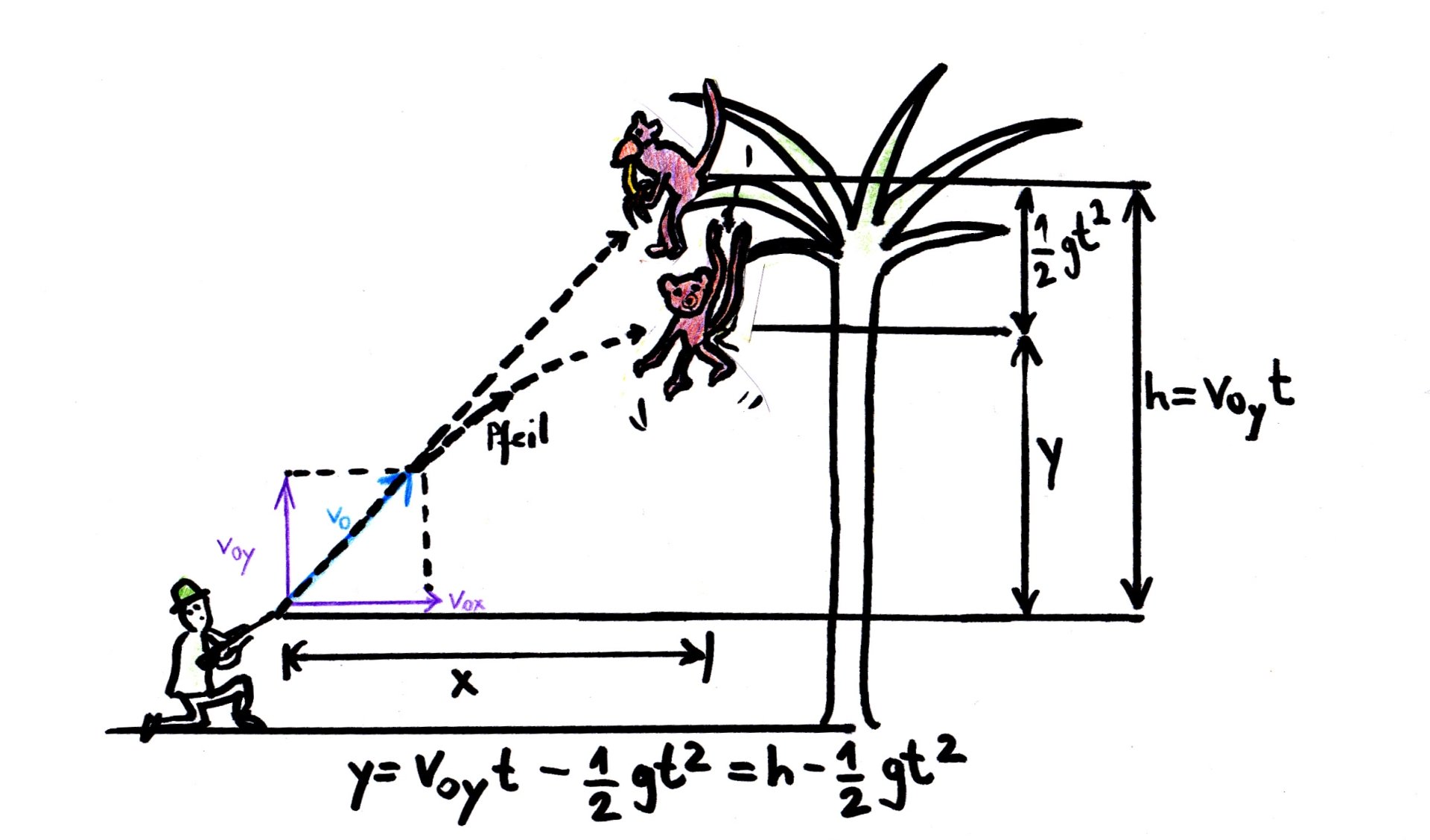

Erklärung





Video

Durchführung

Material:

Druckluftapparat, Styroporkugel (Sammlungsraum Schrank 55 Regal e)
Drucklufttaster (Sammlungsraum Schrank 55 Regal e)
Kompressor (Zwischenlabor)
Netzteil 12V/ 3A (Hörsaal Vorbereitungsraum)
Kleine Schraubzwingen (Hörsaal Vorbereitungsraum Schrank 32 Schublade)
Verbindungskabel – Magnetspule (Aufgewickelt am rechten Tafelpfosten befestigt)

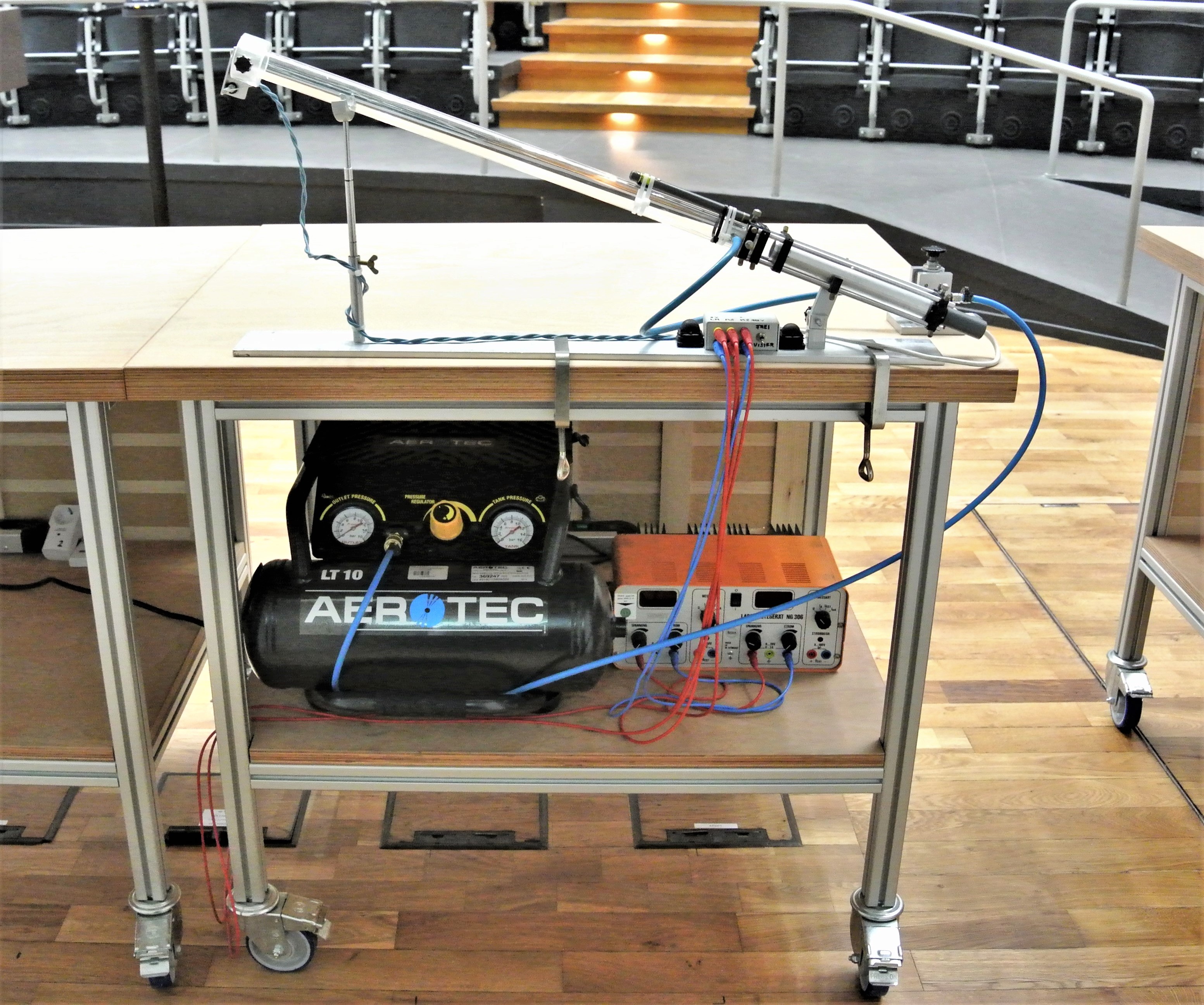

Aufbau:

Apparat in entsprechender Entfernung auf einem Tisch mittels Schraubzwingen befestigen.
Verbindungskabel vom Deckenmagneten zur Apparatur verlegen und an den Buchsen MS anstecken. Netzteil zur Stromversorgung des Magneten anschließen und ca. 12 V einstellen.

Durchführung:

Styroporkugel am Magneten anhaften lassen. Zuvor muss der Schalter an der Apparatur auf „Visier“ gestellt werden. Das Rohr soweit im Winkel neigen, bis der Laserpointer auf die Mitte der Kugel zielt. Schwarze Mauskugel (Geschoss) einführen, die am Rohrende befindliche Kontaktklappe schließen und den Kippschalter auf „Frei“ stellen. Den gewünschten Druck (Geschwindigkeit) am Kompressor einstellen und durch Druck auf den Drucklufttaster die Kugel abschießen.

Hinweise:

Den Kompressor nach Erreichen des Endruckes ausschalten (Netzschalter), da er bei Druckabfall automatisch wieder einschaltet und sehr laut ist. Ein einmaliges Aufladen vor der Stunde genügt jedoch für mehrere Schüsse. Nach Ende des Versuches den Kompressor bitte unbedingt belüften (Rest Druck ablassen - Ventil unter dem Druckbehälter öffnen)

Dokumente

---

#tags

A 36.2, Kugel, Styroporkugel, Schießen, Kanone, Druckluftkanone, Abschuss, Zusammenprall, Fallgeschwindigkeit, Schwerkraft, Wow-Effekt
