Ladekurve Kondensator

Allgemein

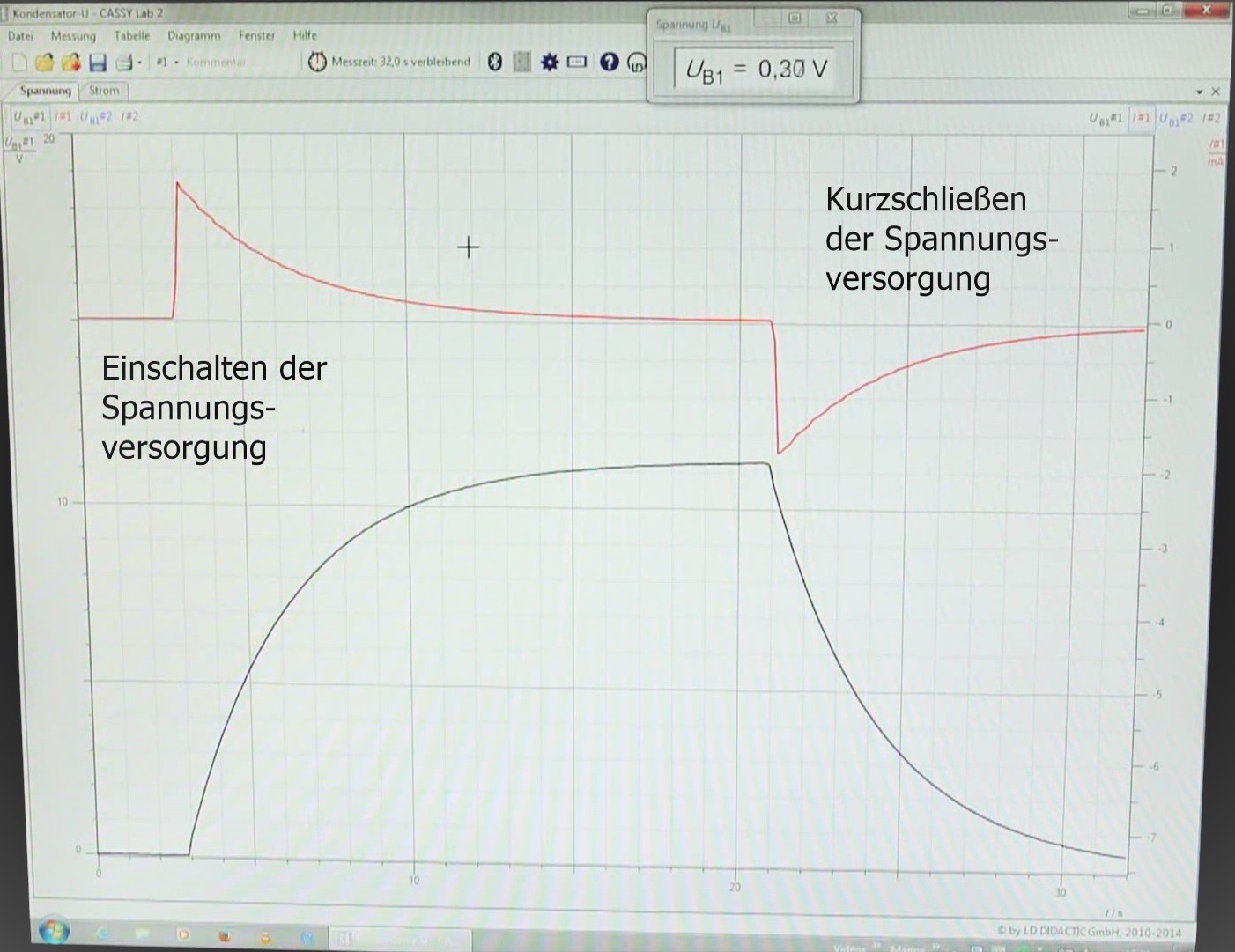

Aufzeichnung des Strom/Spannungsverlaufes beim Lade/Entladevorgang eines Kondensators im Gleichstromkreis.

E 35.3bild00.jpg

Bilder

E 35.3bild01.JPG

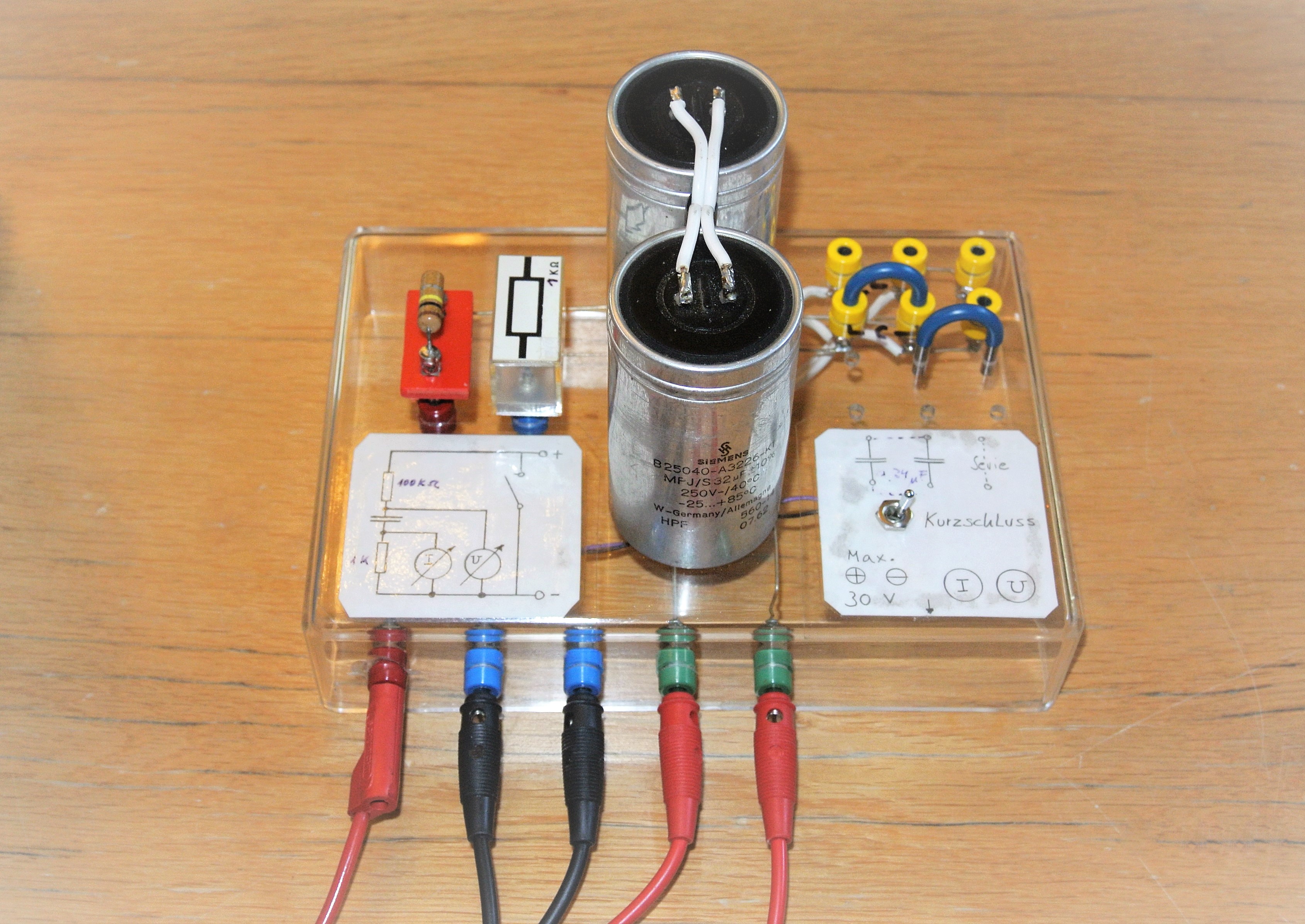

Versuchsaufbau










Video

Durchführung

Material:

Kondensatormodul(Sammlungsraum Schrank 20 Regal d)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Den Kondensatorblock mit Cassy verbinden und das zugehörige File am PC aufrufen. Eine Spannung von ca. 12 Volt am Cassy Ausgang(Potentiometer)einstellen. Den Kurzschlußschalter(schaltet die Eingangsspannung kurz)auf dem Kondensatorblock hierzu freischalten.



Durchführung:

Die Messung mit Cassy starten und den Kurzschlußschalter zur Aufnahme der Ladekurve freigeben. Zur Aufnahme der Entladekurve den Kurzschlußschalter schließen.


Hinweise:

Die Zeitkonstante kann durch die Wahl der Kondensatorbeschaltung verändert werden.




Dokumente

---

#tags

E 35.3, Kondensator, Ladekurve, RC-Konstante,
