Tesla Ei – Körper im Drehfeld

Allgemein

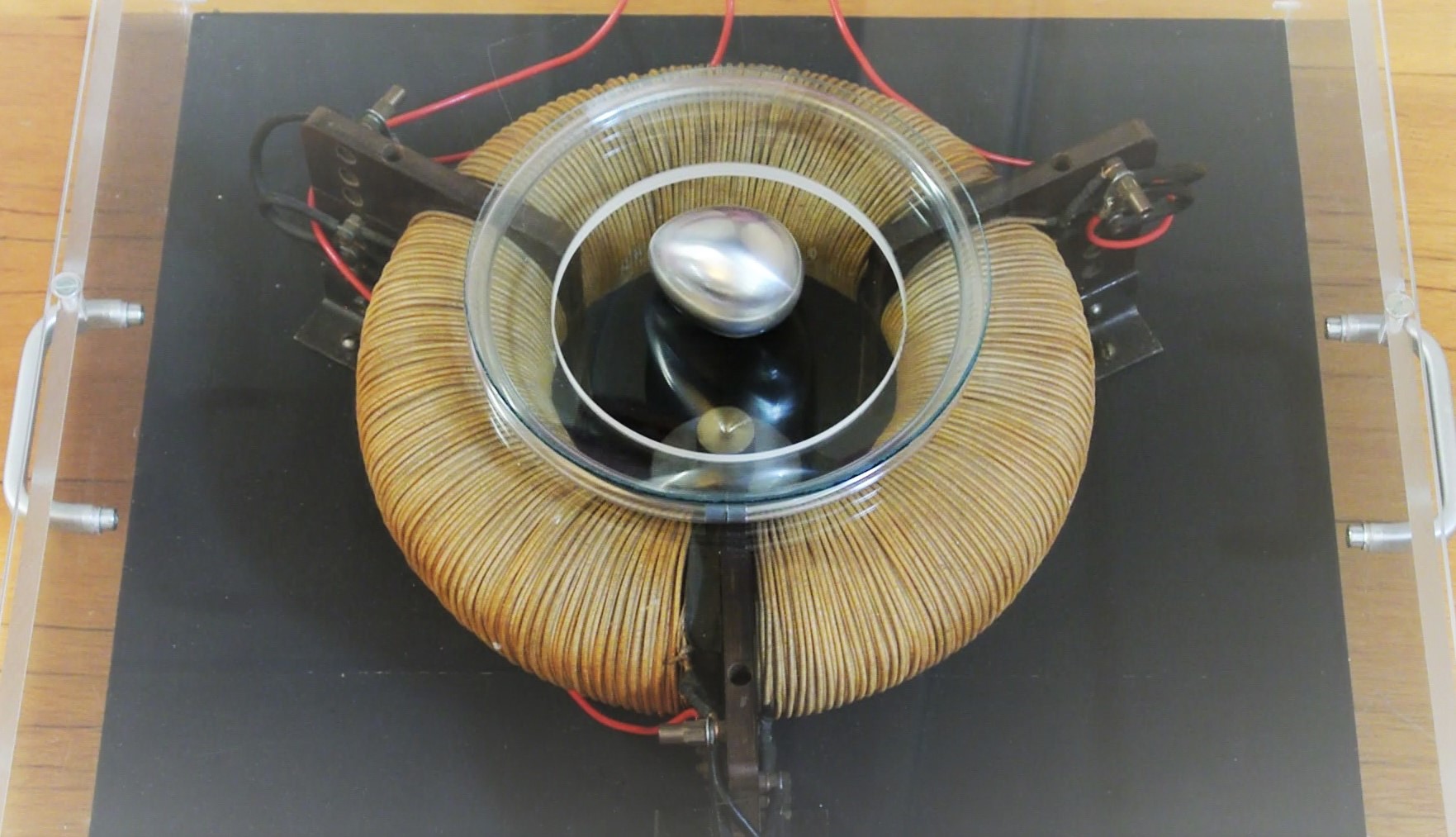

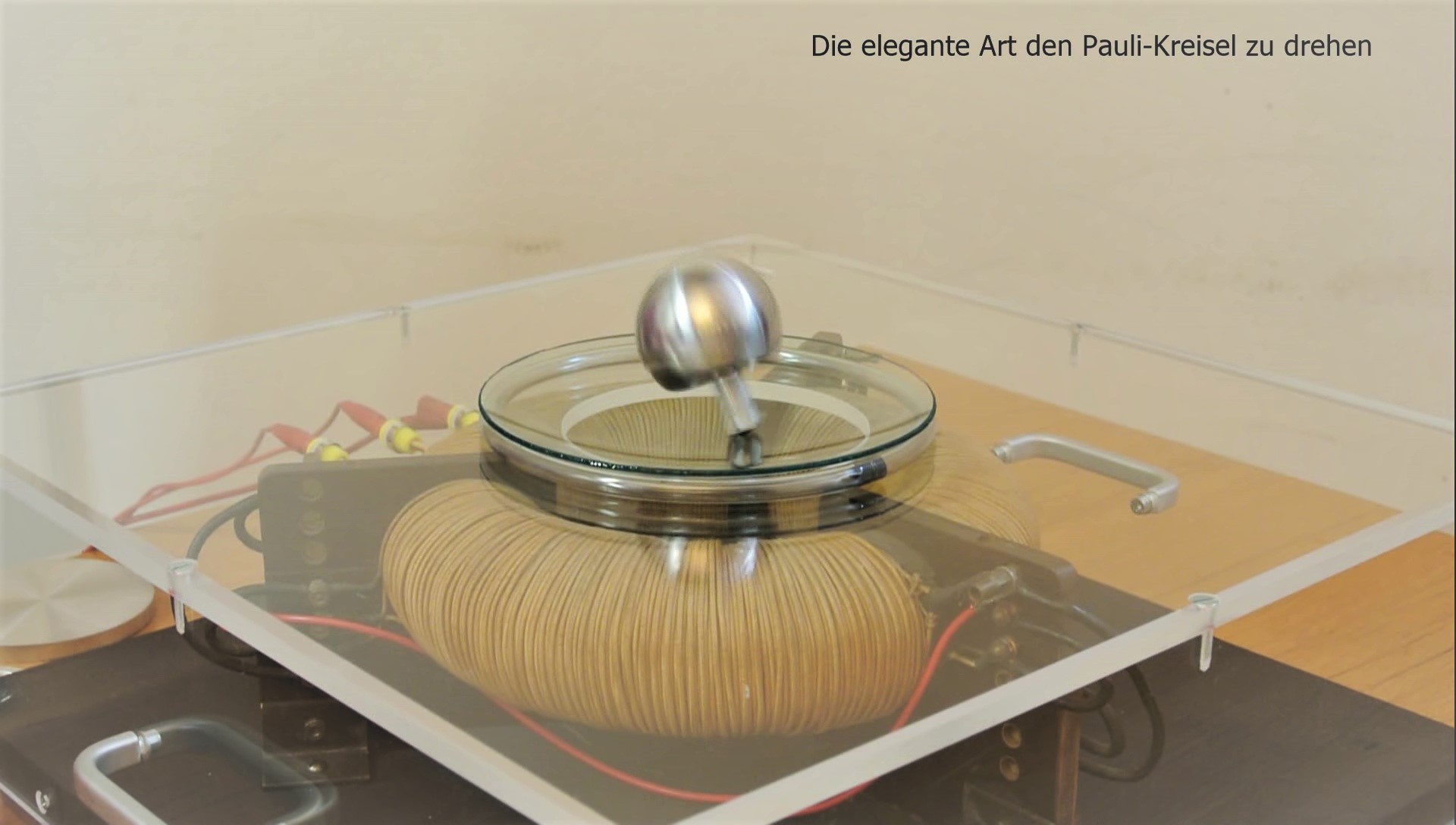

Ein ungewöhnliches, aber sehr schönes Beispiel für das Prinzip des Induktionsmotors (Kurzschlußläufer) ist das Tesla-Ei. Drei mit Drehstrom gespeiste Spulen erzeugen ein magnetisches Drehfeld. In diesem Feld befindet sich ein metallischer Gegenstand. In ihm wird durch das Drehfeld ein Strom induziert, welcher selbst ein Magnetfeld erzeugt, das dem es erzeugenden Feld stets entgegengerichtet ist und nun eine Kraft auf das induzierende Magnetfeld ausübt, wodurch der Gegenstand sich zu drehen beginnt. Auf diese Weise lässt sich auch der Umkehrkreisel aus Metall sehr schön demonstrieren, der sich nach kurzer Verweilzeit im Drehfeld in schnelle Rotation versetzt und auf den Kopf stellt.

Bilder

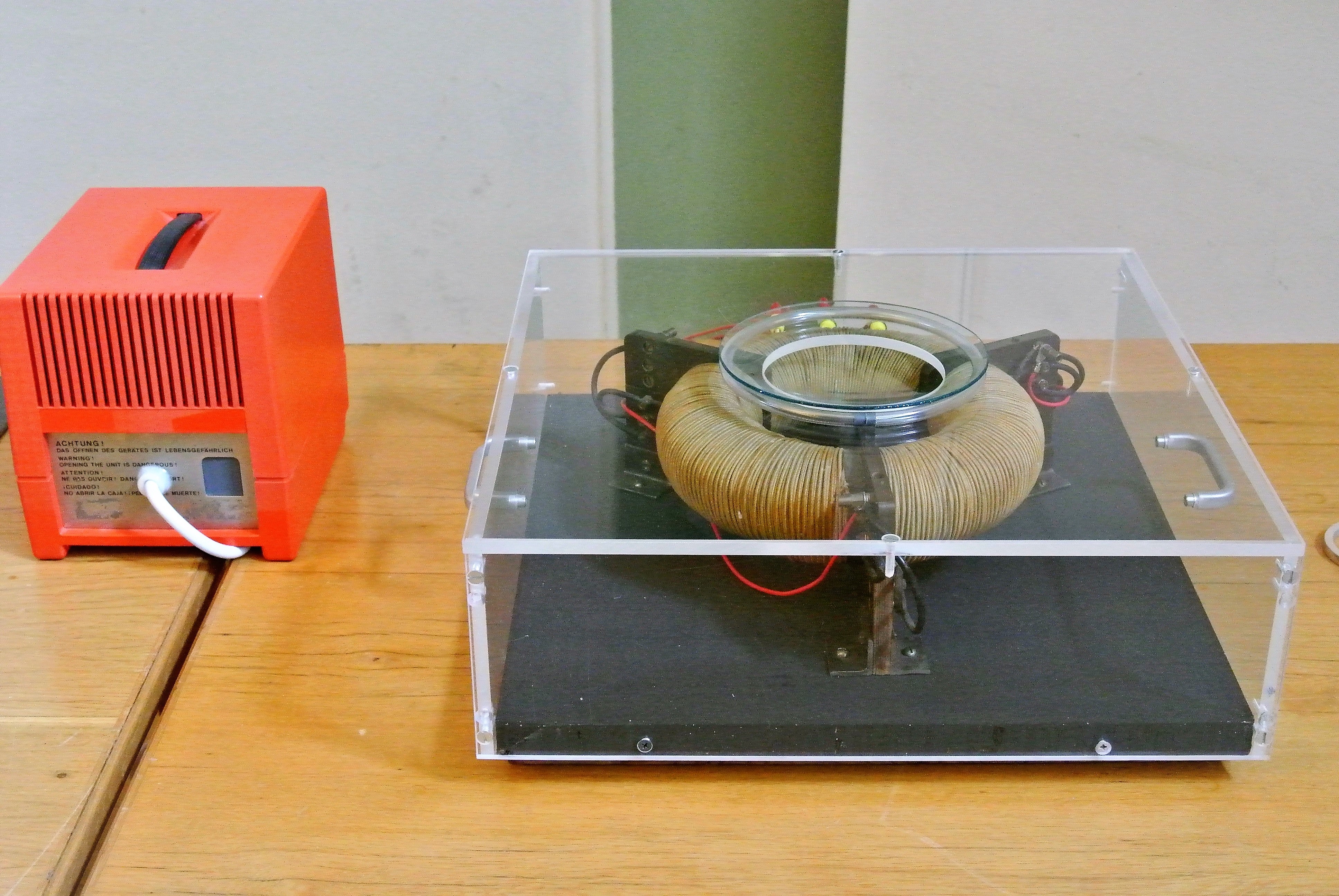

Versuchsaufbau












Video

Durchführung

Material:

Drehstromtransformator (Sammlungsraum Schrank 17 Regal a)
Drehfeldspule im Plexigehäuse (Sammlungsraum Schrank 12 Regal f)
Verschiedene Körper für die Drehfeldspule (Sammlungsraum Schrank 12 Regal f)
Großer Pauli-Kreisel (Sammlungsraum Schrank 4 Regal e)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Die Spule mit dem 32 Ampere Anschluß des Drehstromtransformator verbinden. Den Spulenstrom nur kurzzeitig fließen lassen, insbesonders beim Anschluß an die 47 Ampere Buchsen!



Durchführung:

Diverse Körper auf die Glasschale setzen und das Feld einschalten.



Hinweise:

Den Spulenstrom nur kurzzeitig fließen lassen, insbesonders beim Anschluß an die 47 Ampere Buchsen!  Nach längerer Betriebsdauer wird der Transformator sehr heiß!! Den Trafo abkühlen lassen!



Dokumente

---

#tags

F 32.2, Drehfeld, Wirbelstrom, Tesla, Ei, Motor, Kurzschlußläufer,Induktionsmotor,
