Langes Gasentladungsrohr

Allgemein

Mit dem Gasentladungsrohr wird der selbstständige Entladungsvorgang in Gasen bei Druckverminderung untersucht.

Bilder

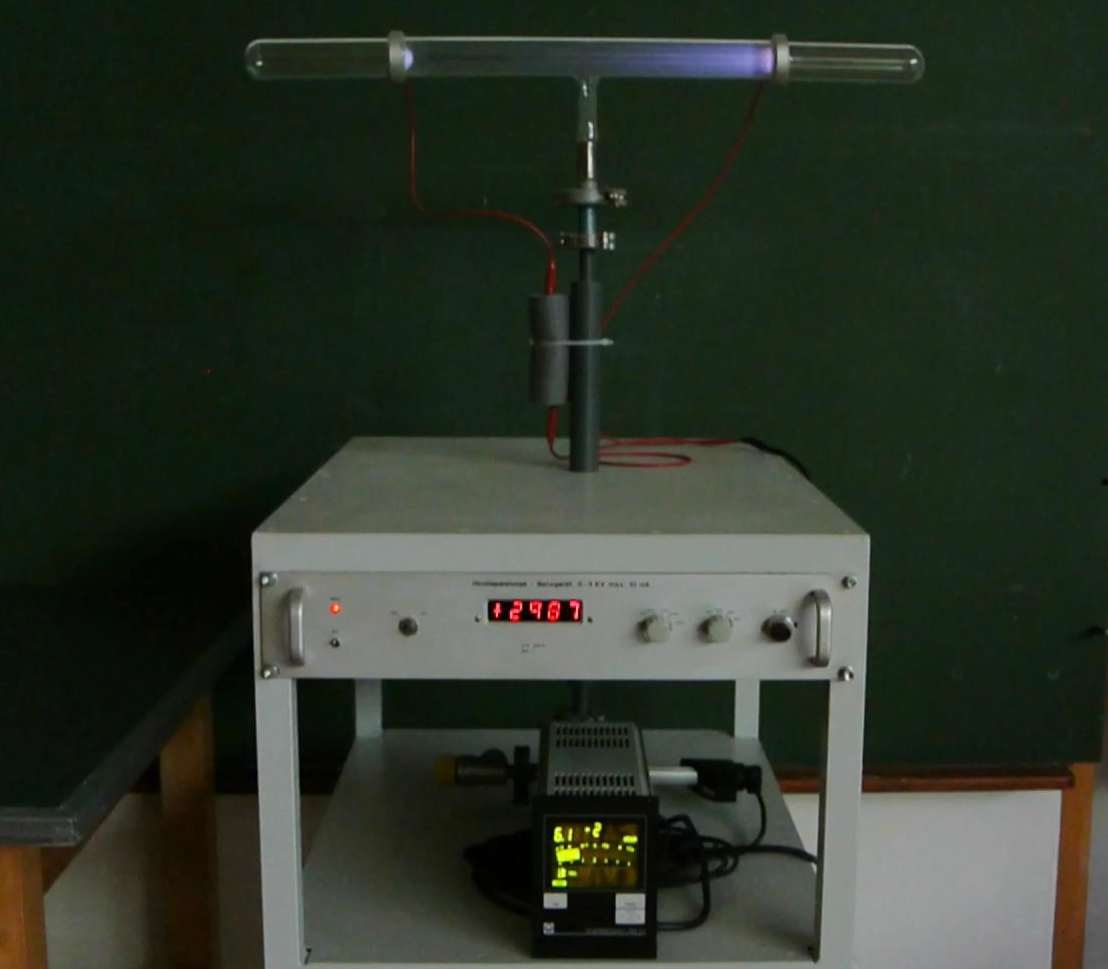

Versuchsaufbau

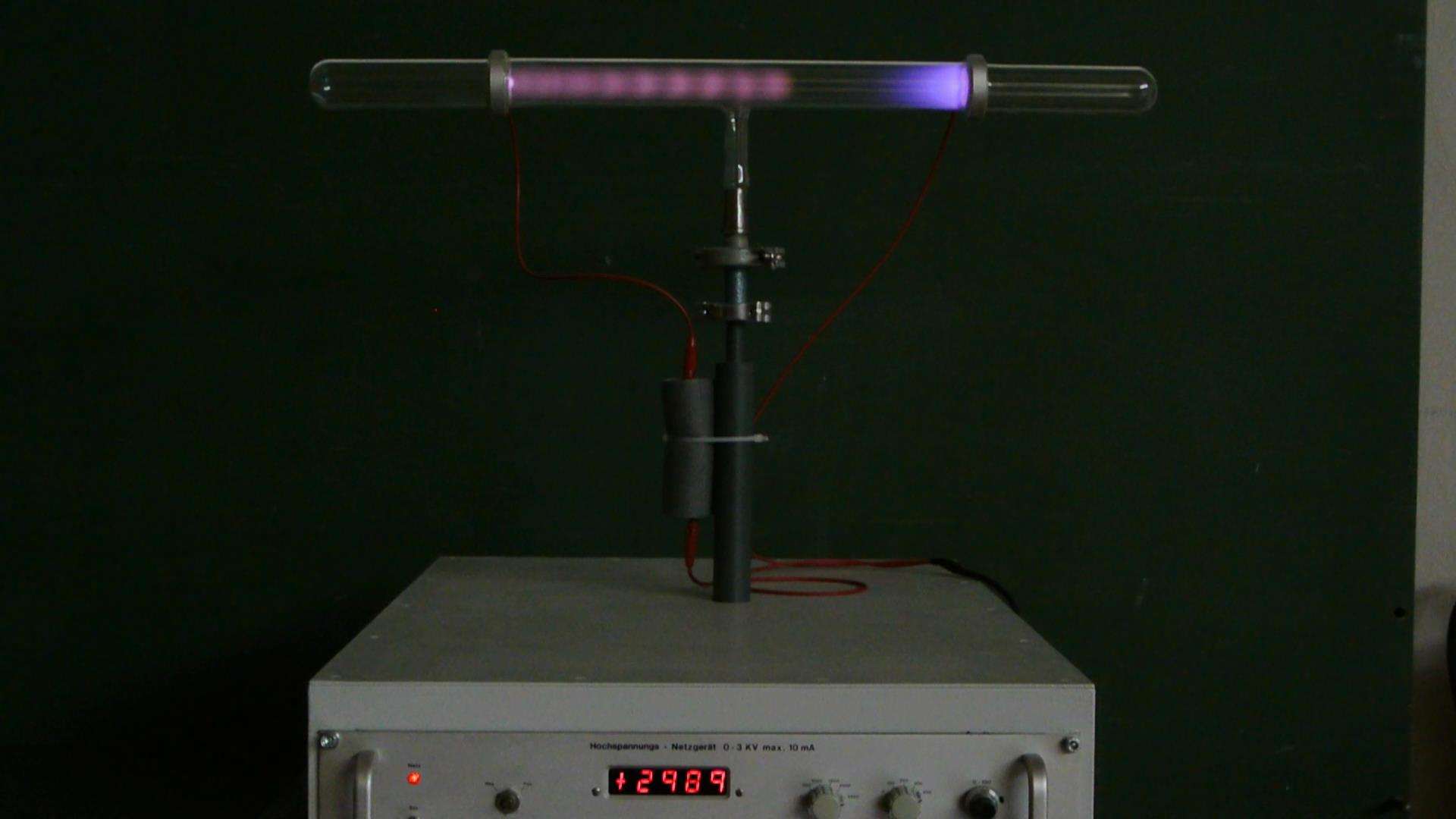

Im langen Gasentladungsrohr bilden sich violettfarbene Lichterscheinungen.

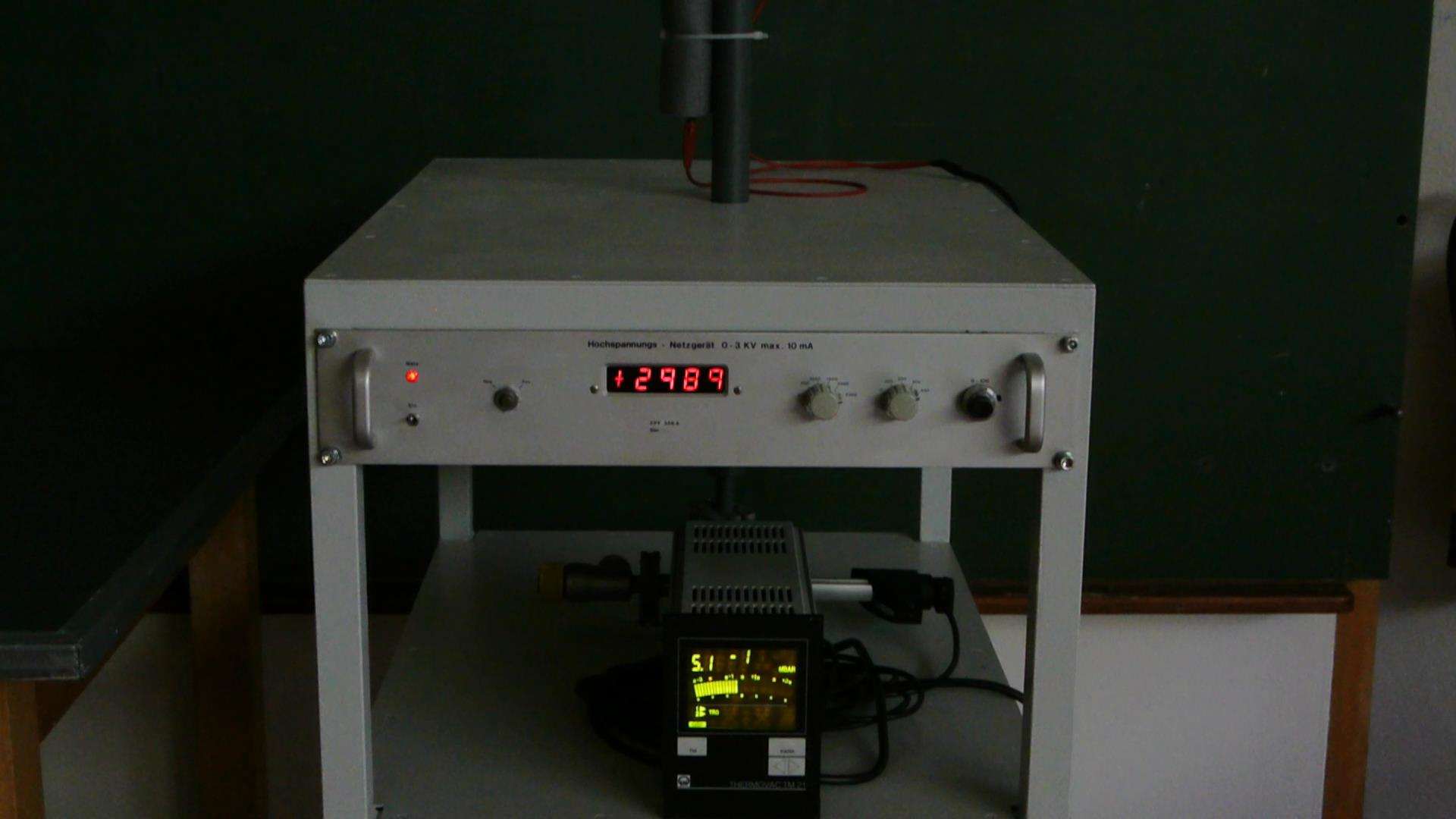

Anzeige des Hochspannungsnetzgerätes

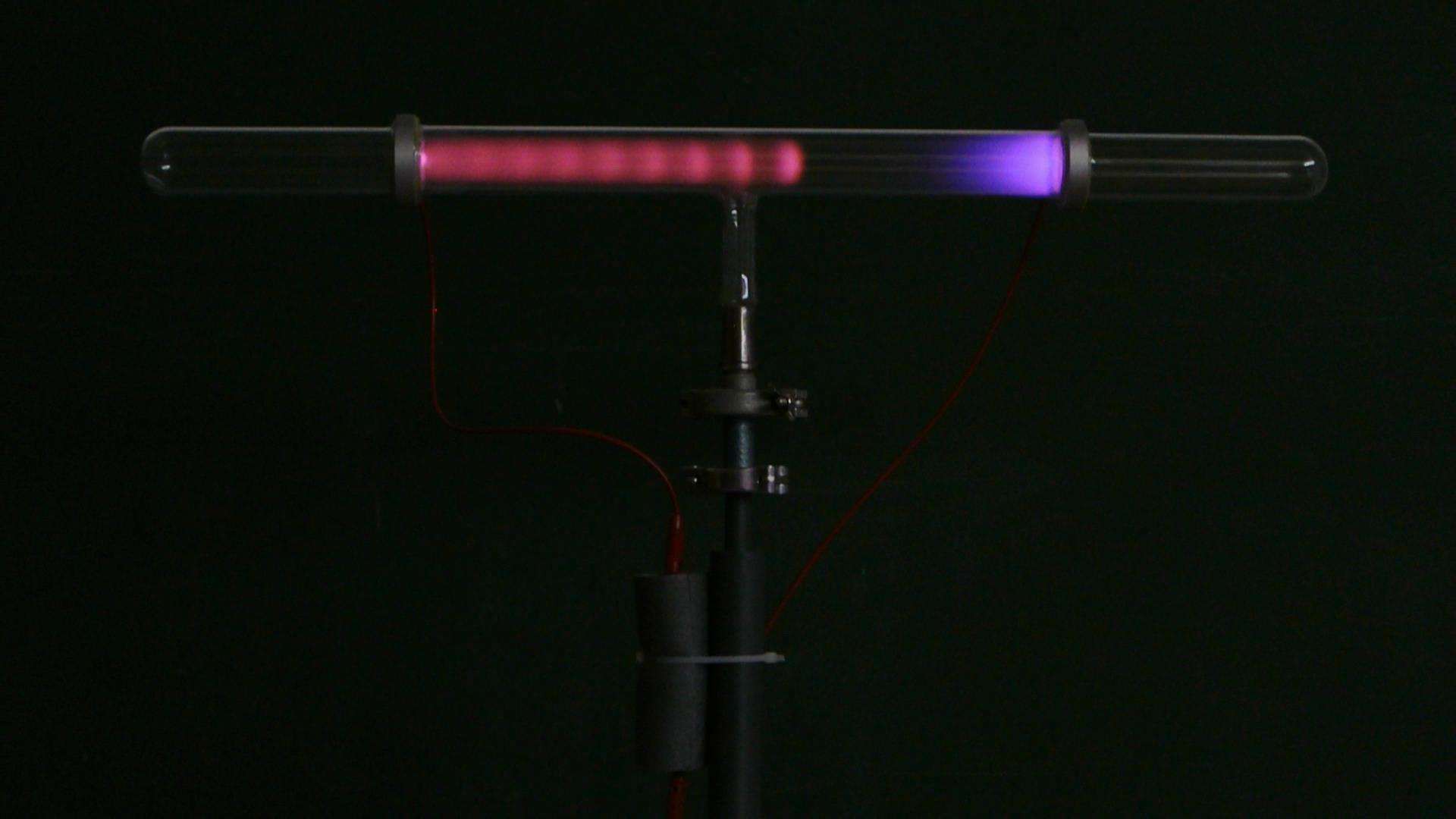

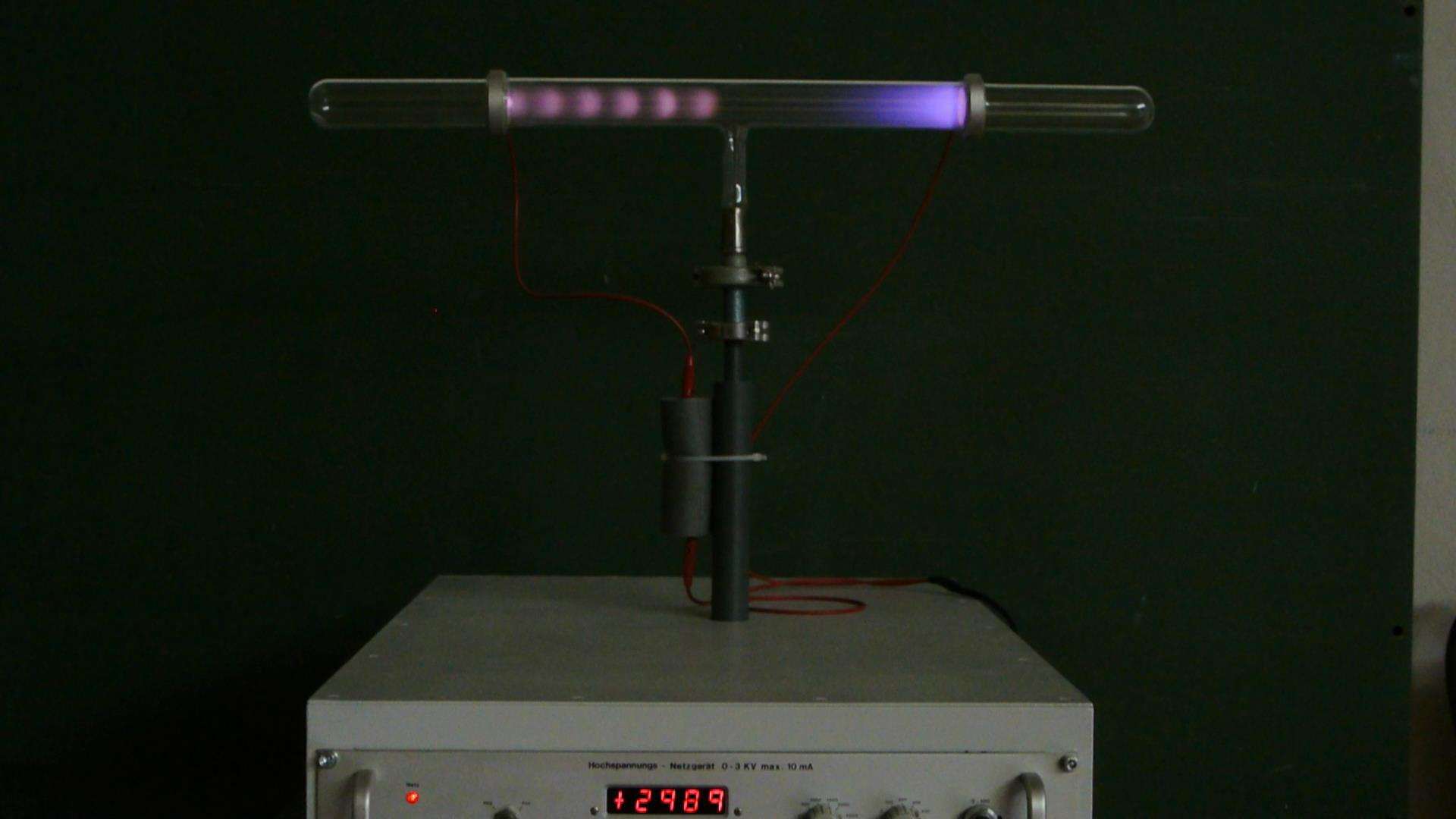

Die Farben im langen Gasentladungsrohr verändern im Versuchsverlauf ihre Intensität und ihre Verlaufsform.



Video

Durchführung

Material:

Langes Gasentladungsrohr (Sammlungsraum Schrank 55 Regal b oder 45 Regal a)
Wagen mit Vakuumpumpe/Messgerät und HV-Netzteil (Lager Mitte)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)
Vakuumfett (Hörsaal Vorbereitungsraum Schrank 29 rechts)



Aufbau:

Den Hülsenschliff des Entladungsrohres mit Vakuumfett einschmieren und auf den Metallflansch vorsichtig aufsetzen. Die Elektroden über den Schutzwiderstand zur Strombegrenzung anschließen.



Durchführung:

HV-Netzteil einschalten und 3 kV einstellen. Gasballastpumpe einschalten und durch Zudrehen des Nadelventils den gewünschten Druck einstellen. Gasentladung bei unterschiedlichen Druckverhältnissen beobachten.



Sicherheitshinweise:

Vorsicht, Hochspannung!

Dokumente

---

#tags

E 61.2, Selbstständige Entladung, Stoßionisation, freie Weglänge, Ionen, Kathode, Anode, Glimmlicht, Dunkelraum, Stromleitung
