Kelvin Generator

Allgemein

Auf eine verblüffende Art und Weise Hochspannung zu erzeugen, gelingt mit dem Kelvin Generator. Zwei Auffangbehälter werden durch fallende Wassertropfen elektrostatisch aufgeladen.


Bilder

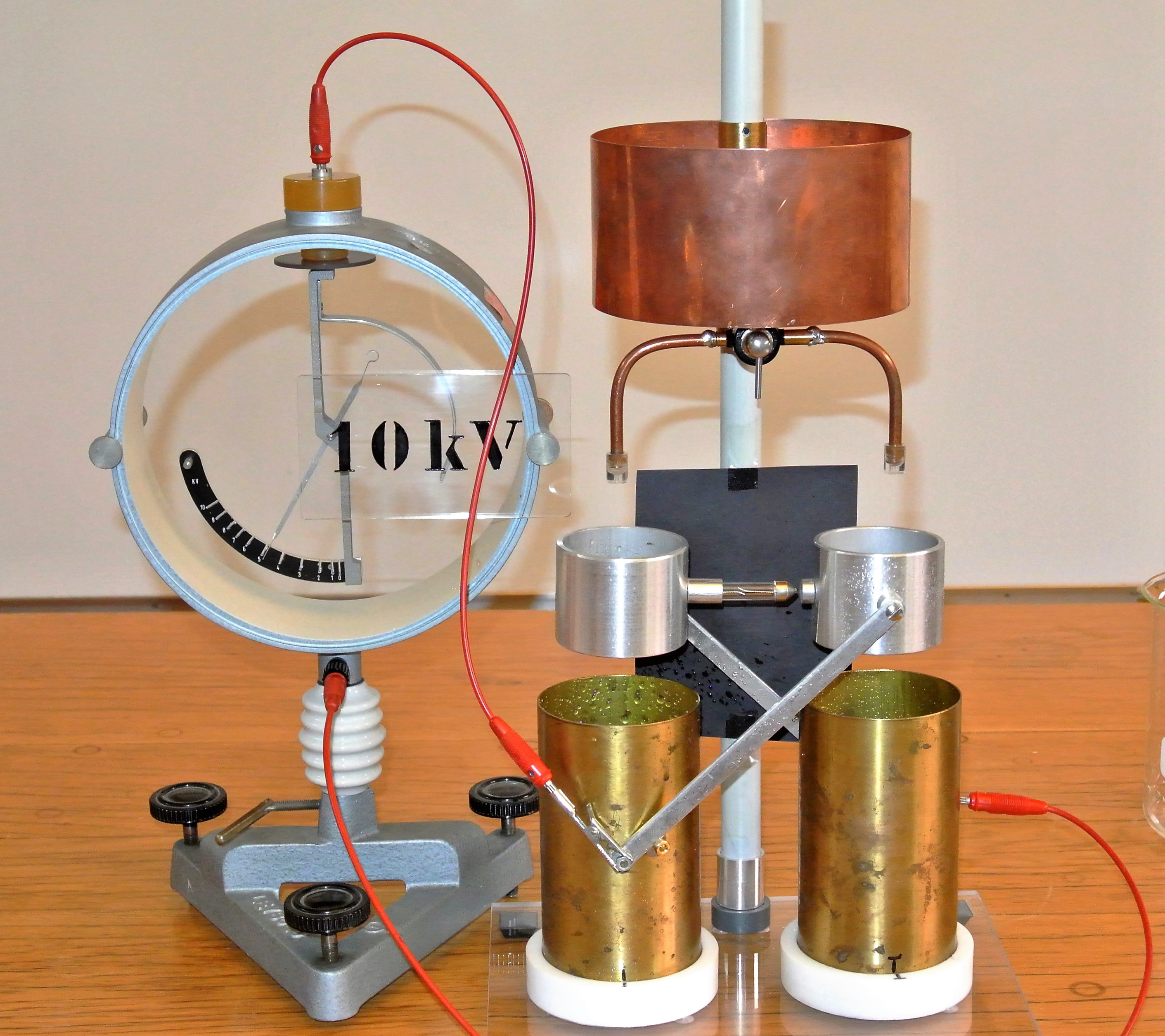

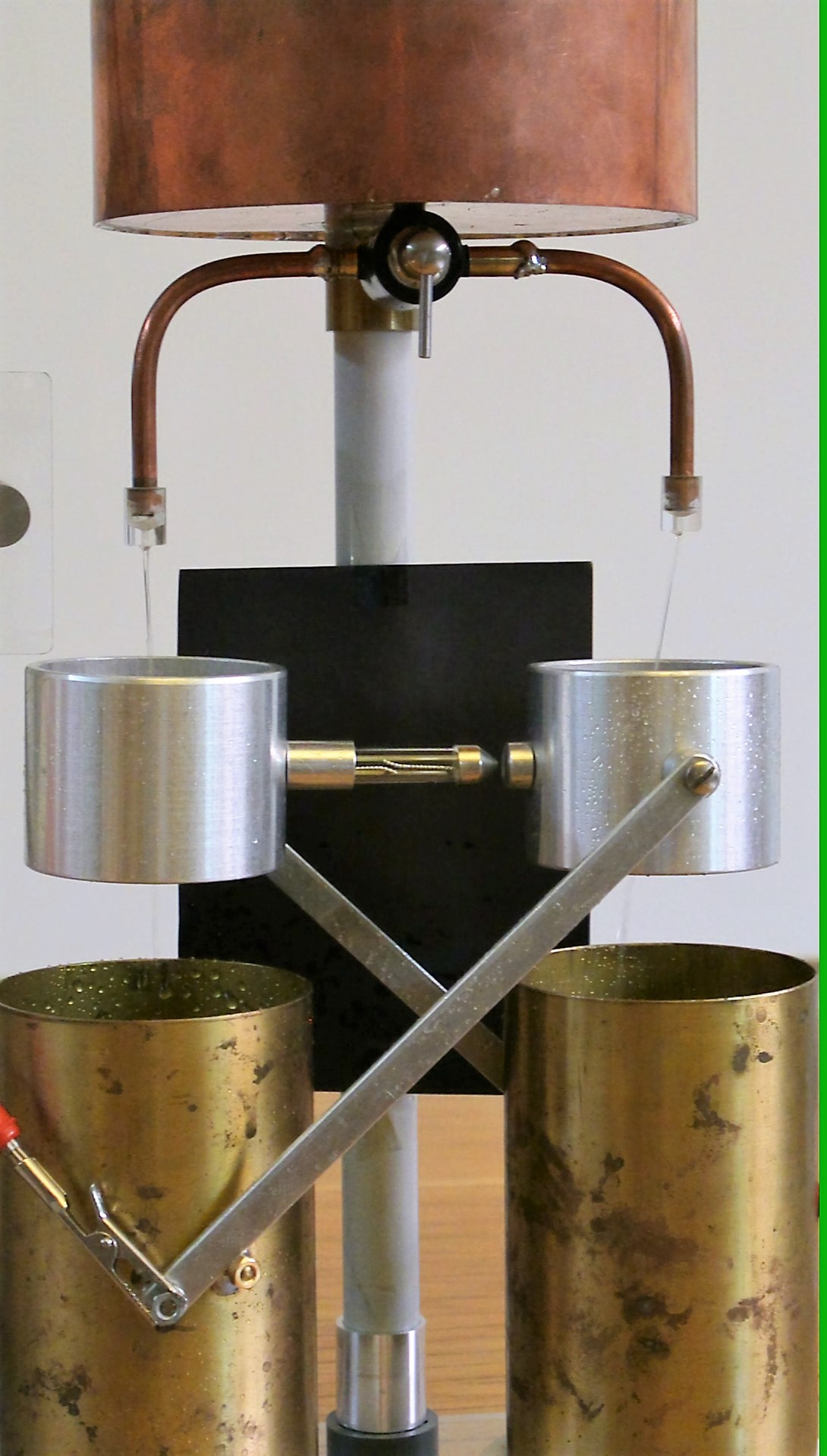

Versuchsaufbau

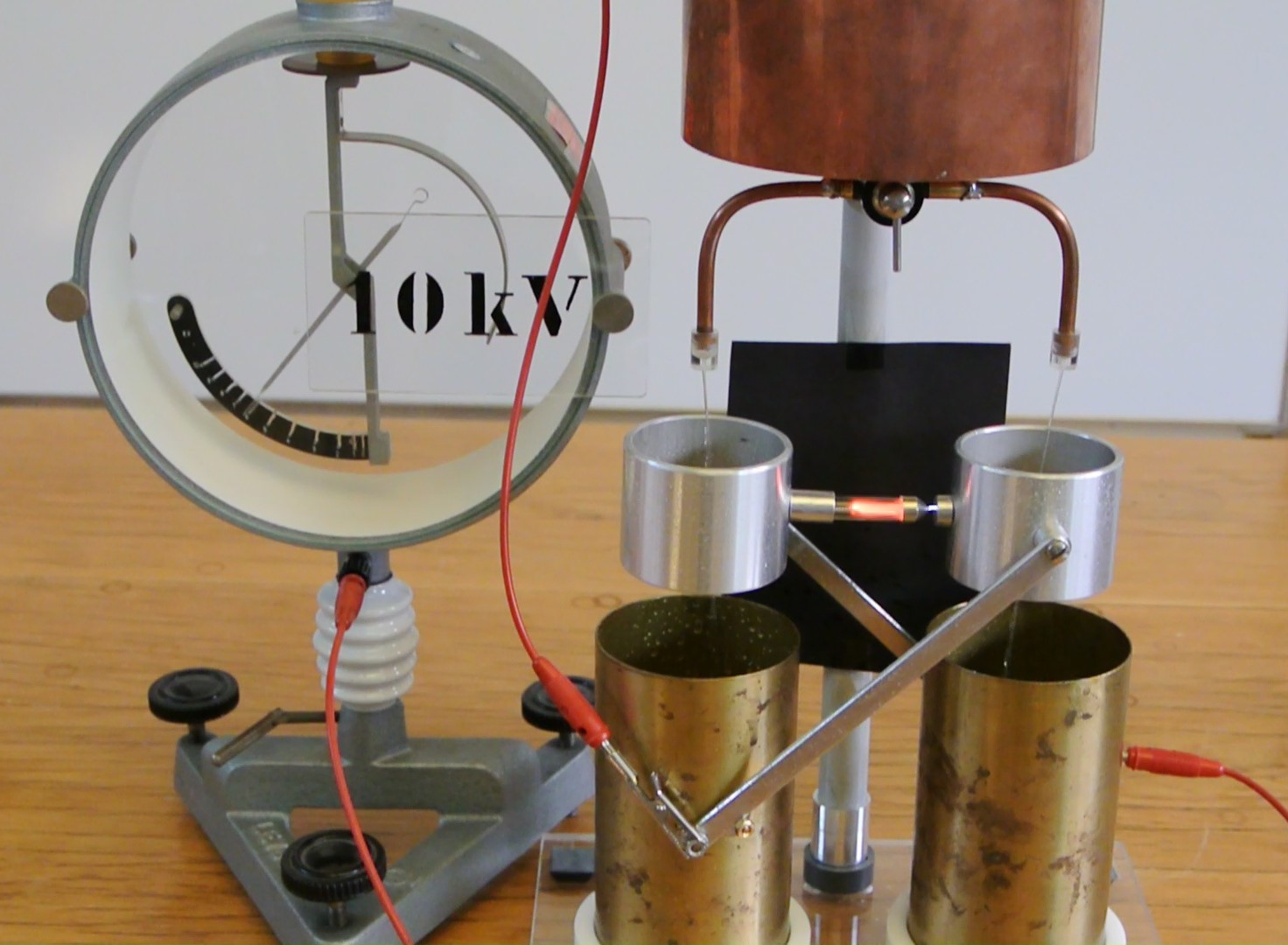

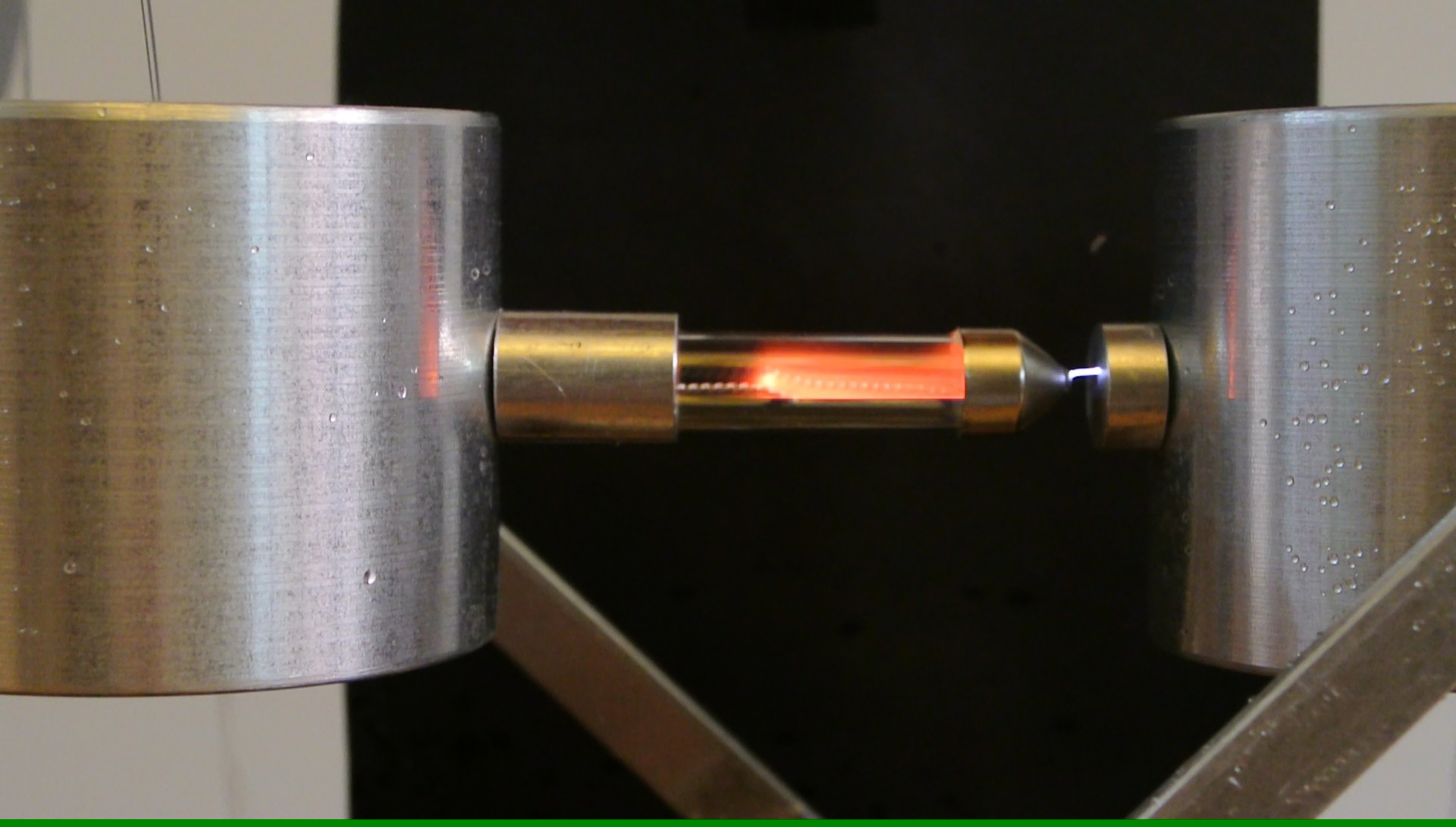

Entladung über die Glimmlampe








Video

Durchführung

Material:

Kelvin Generator(Sammlungsraum Schrank 9 Boden)
Elektrometer(Hörsaal Vorbereitungsraum)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)
1 Liter Wasser(Hörsaal Vorbereitungsraum Glastisch)



Aufbau:

Elektrometer an den Wasserauffangbehältern anschließen. Wasser einfüllen und den Hahn voll öffnen.



Durchführung:

Die Funkenstrecke durch Abstandsänderung der Glimmlampe so einstellen, dass das Elektrometer bis auf ca. 5kV aufgeladen wird bevor die Entladung über die Glimmlampe abläuft.




Dokumente

---

#tags

E 23.5, Wassertropfen, Influenz, Kelvin water dropper, Wasserinfluenzmaschine,
