Kräfteparallelogramm (Gewichte über Umlenkrollen)

Allgemein

Der Versuch veranschaulicht das Gleichgewicht dreier Kräfte, die von Gewichten ausgehen, die über Schnüre miteinander verbunden sind, wobei die Schnüre über Umlenkrollen laufen. Zwei Kräfte greifen aus unterschiedlichen Richtungen am selben Massenpunkt an und können durch eine resultierende Kraft ersetzt werden, die in ihrer Richtung und ihrem Betrag nach die Diagonale des aus den Einzelkräften entstehenden Parallelograms bildet. Eine Veränderung der angehängten Gewichte führt entsprechend zu einer Änderung der gesamten Konstellation.

Bilder

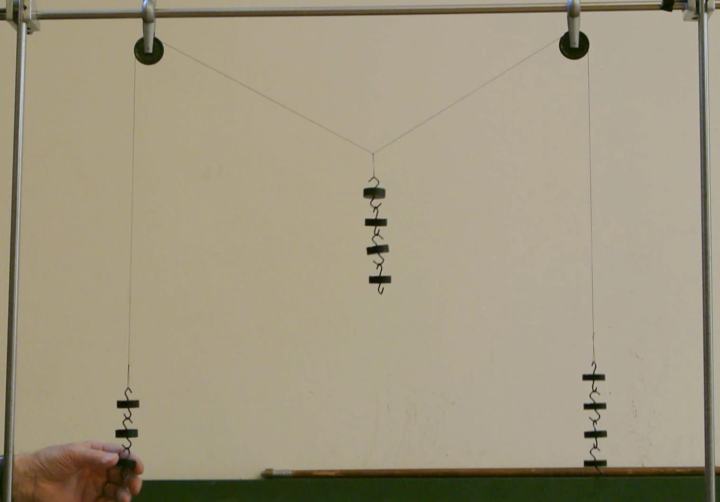

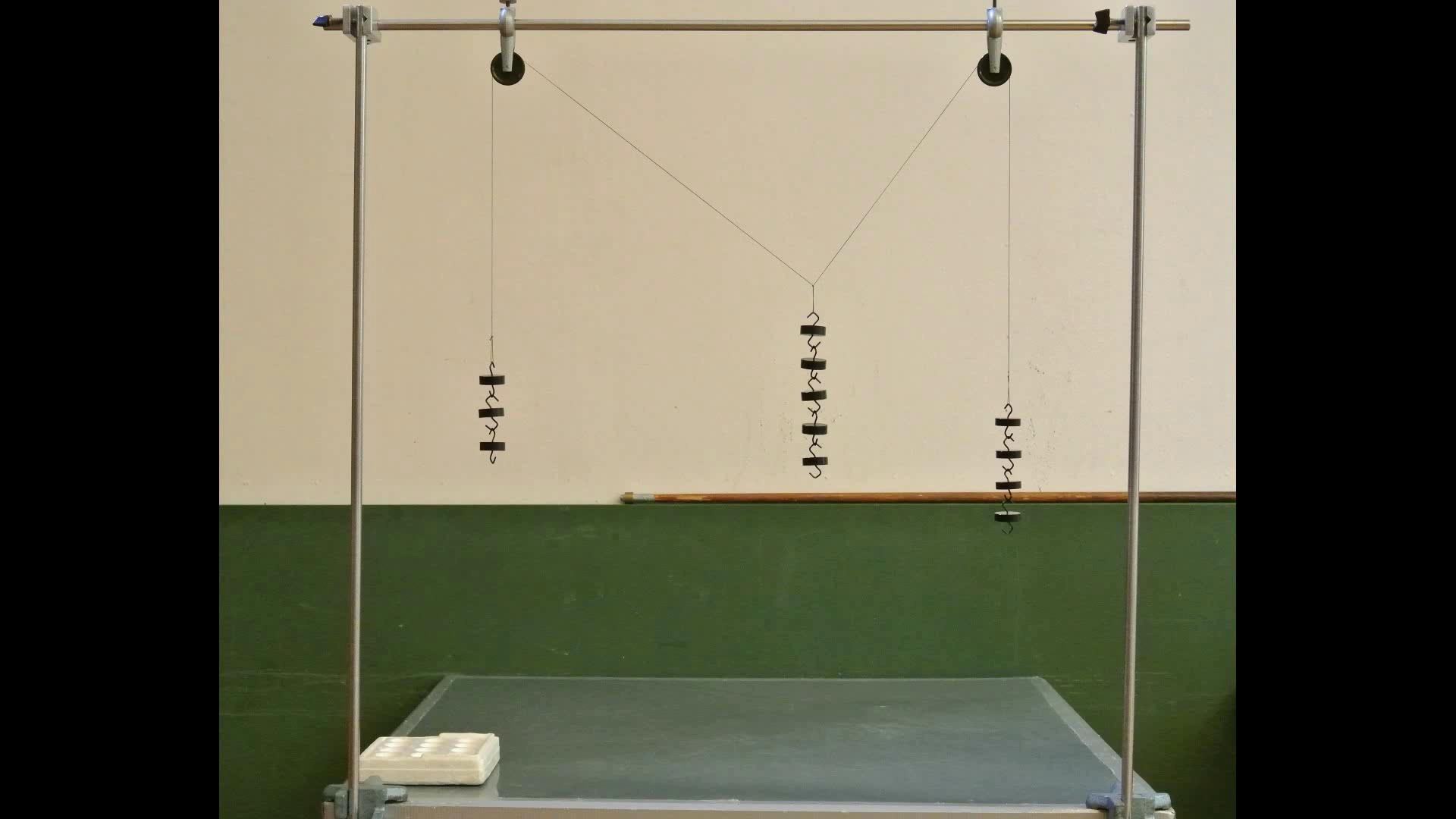

Versuchsaufbau

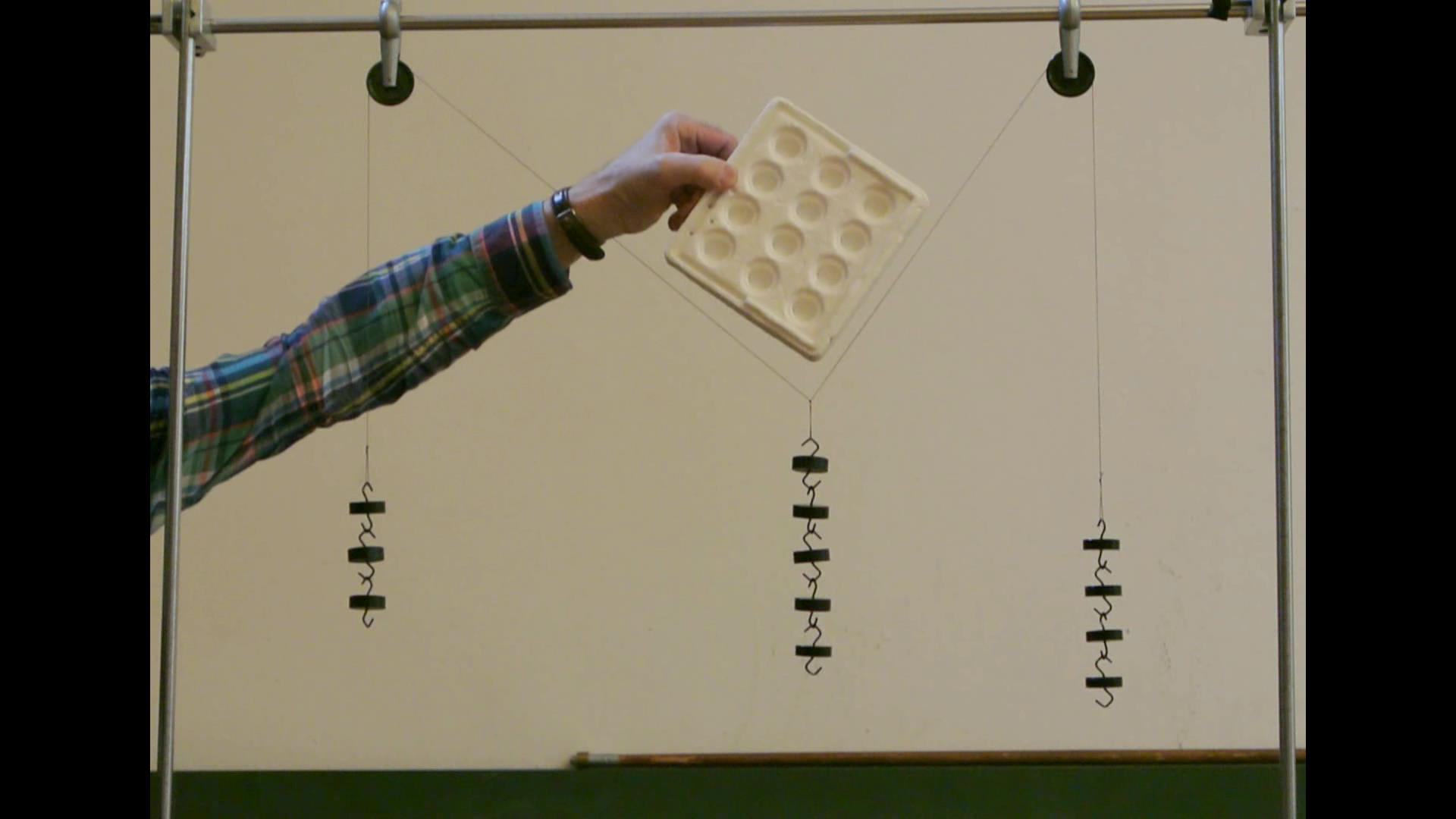

Der Vergleich mit dem Karton der Gewichte zeigt, dass der Winkel, den die drei Gewichtsketten im gewählten Fall im Gleichgewicht bilden, 90° beträgt.










Video

Durchführung

Material:

Gewichte und vorgeknüpfte Angelschnur (Sammlungsraum Schrank 2 Regal c)
Umlenkrollen (Hörsaal Vorbereitungsraum Schrank 25 Regal d)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)



Aufbau:

Aus 1 Meter Stativstangen den Halter für die Rollen aufbauen. Umlenkrollen befestigen und die Angelschnur hindurchführen. Gewichte anhängen - im gezeigten Fall Pythagoras.



Dokumente

---

#tags

A 31.1, Kräftegleichgewicht, Vektoraddition
