Energieinhalt einer Spule

Allgemein

Eine Spule auf einem geschlossenen Eisenkern ist über einen Schalter an ein Labornetzgerät angeschlossen. Eine Glühlampe wird parallel zur Spule angeschlossen. Schließt man den Stromkreis, leuchtet die Glühlampe schwach auf, öffnet man den Stromkreis, erstrahlt sie kurz hell. Grund dafür ist die Selbstinduktion.

Bilder

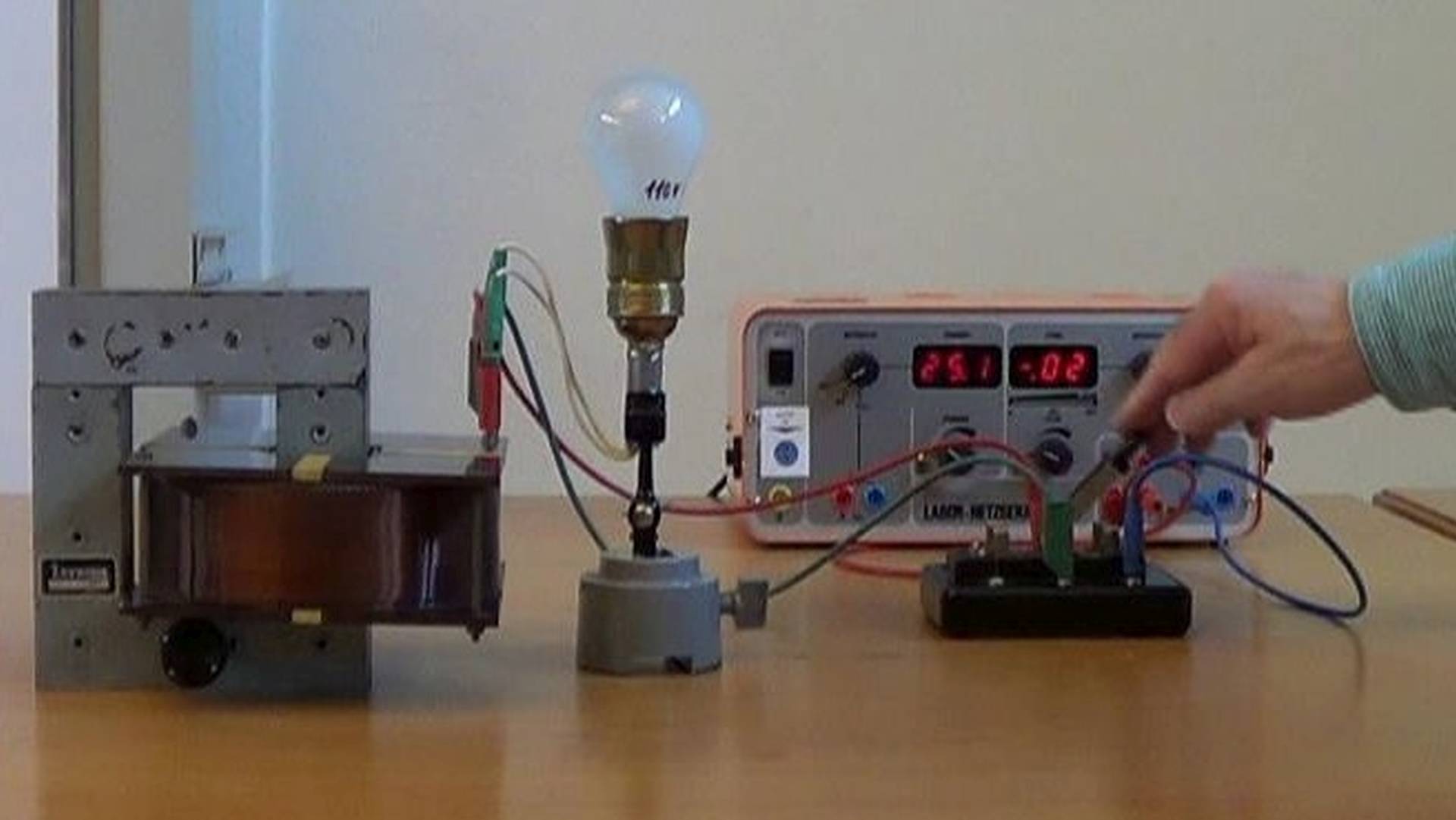

Versuchsaufbau

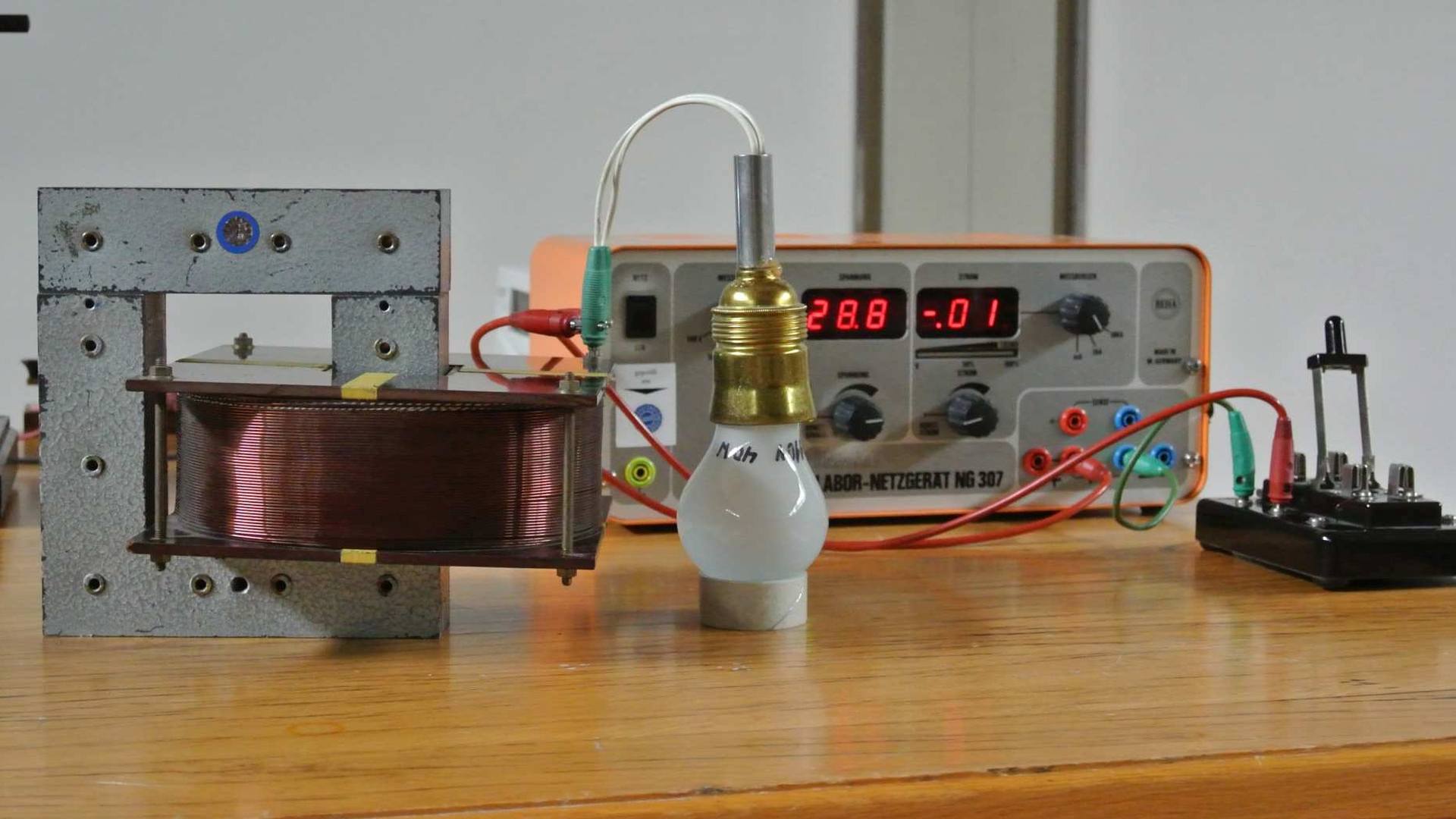

Versuchsaufbau

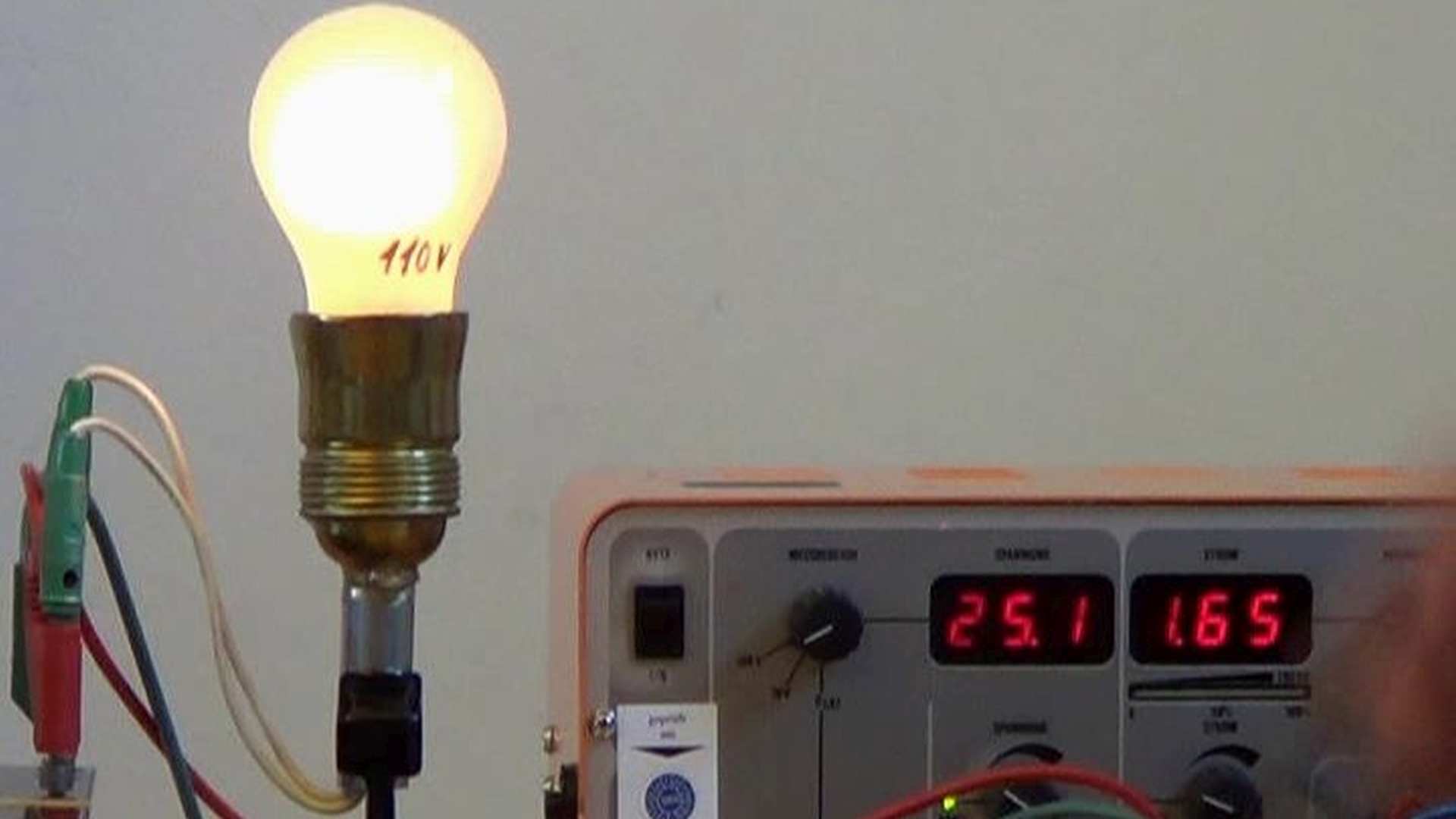

Schließt man den Stromkreis, leuchtet die Glühlampe schwach auf, öffnet man den Stromkreis, leuchtet sie kurz hell auf.

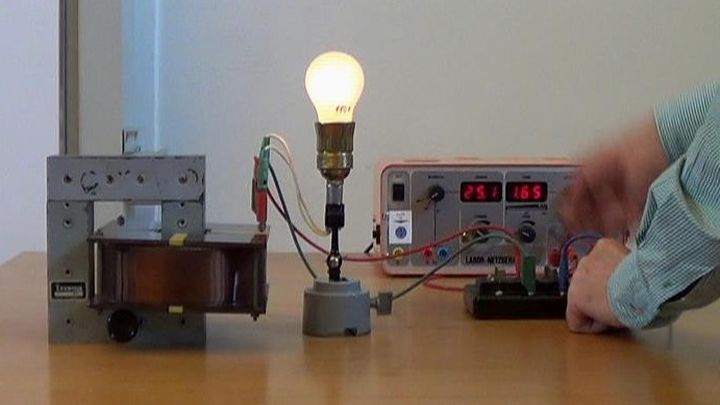

Spannungsstoß beim Öffen des Stromkreises



Video

Durchführung

Material:

Spule (Sammlungsraum Schrank 18 Regal d)
Eisenjoch (Sammlungsraum Schrank 18 Regal b)
Glühbirne 110 V 40 W auf Fassung (Sammlungsraum Schrank 48 Regal a)
Labor-Netzgerät NG 307 (Hörsaal Vorbereitungsraum Schrank 40)
Messerschalter (Hörsaal Vorbereitungsraum Schrank 28)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)
Kabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Induktivität der Spule durch das geschlossene Eisenjoch erhöhen. Die Spule über den Messerschalter zweipolig anschließen. Die Glühlampe in der Halterung über der Spule anschließen.



Durchführung:

Am Netzteil eine Spannung von 25 Volt einstellen. Schalter schließen und Glühbirne beobachten. Schalter öffnen.

Dokumente

---

#tags

F 12.3, Glühlampe, Licht, Funken, Selbstinduktion, Magnetfeld, Spannungsspitze
