Spektrometer

Allgemein

Zur Demonstration der Spektren verschiedener leuchtender Gase mittels Transmissionsgitter.

Bilder

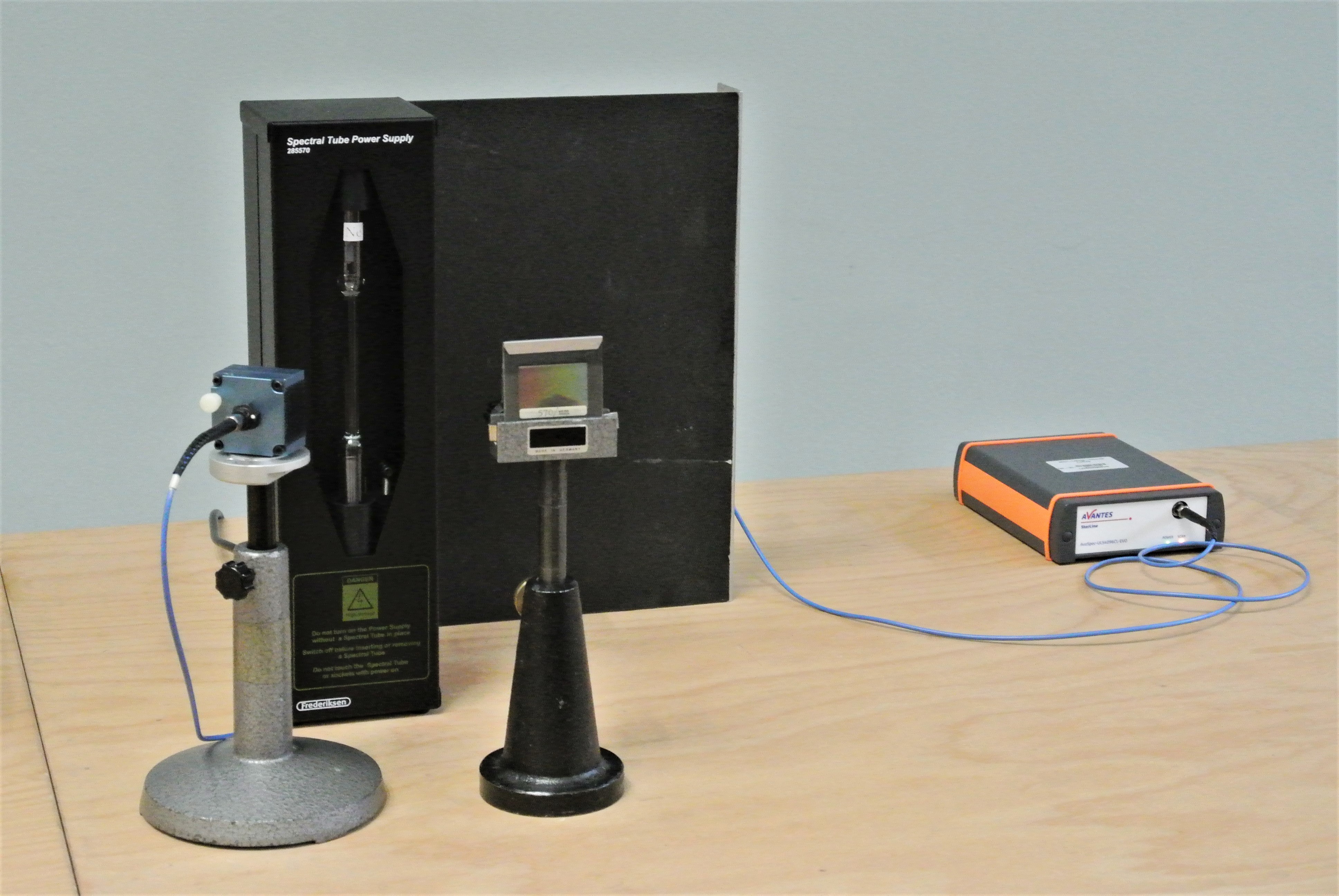

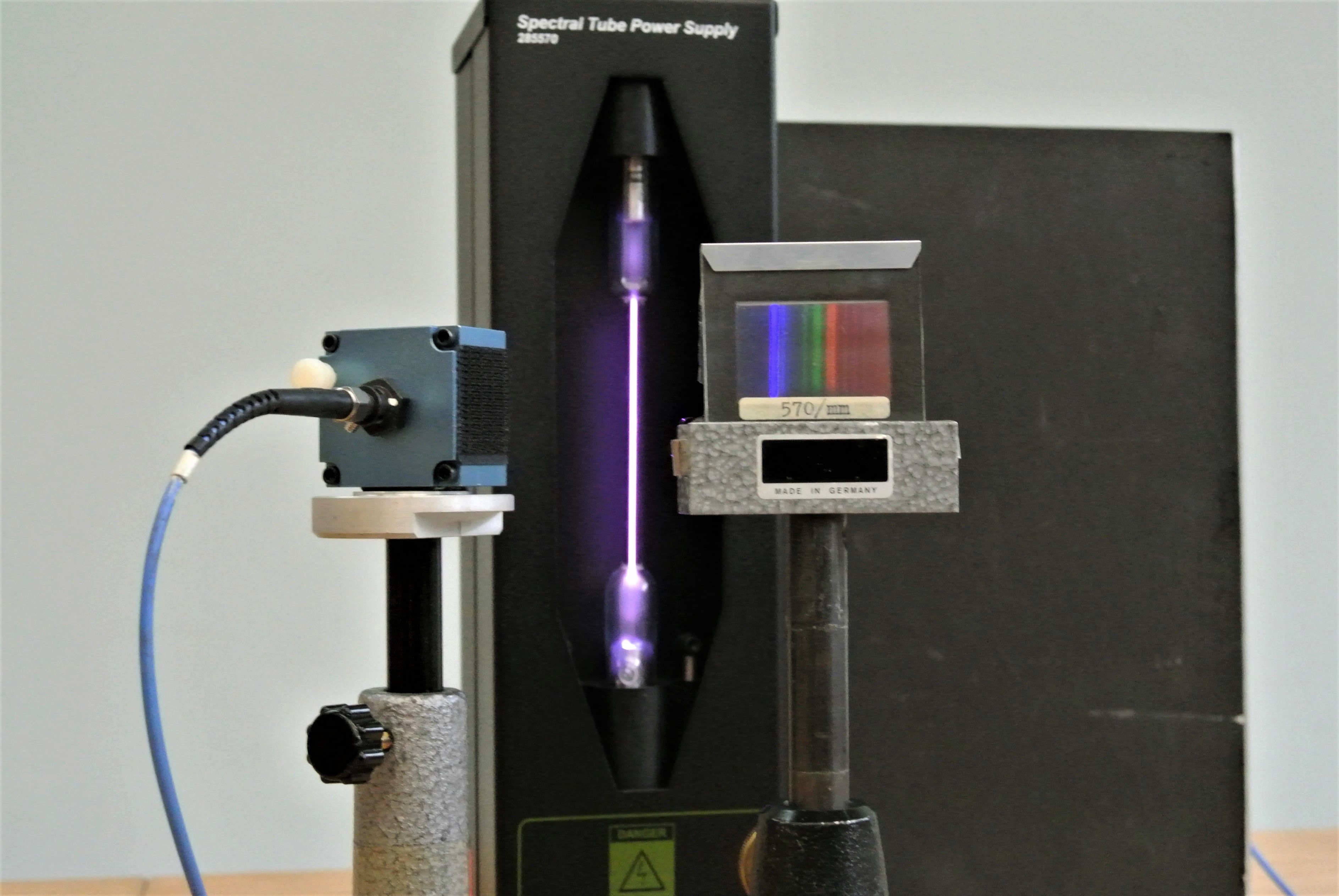

Versuchsaufbau

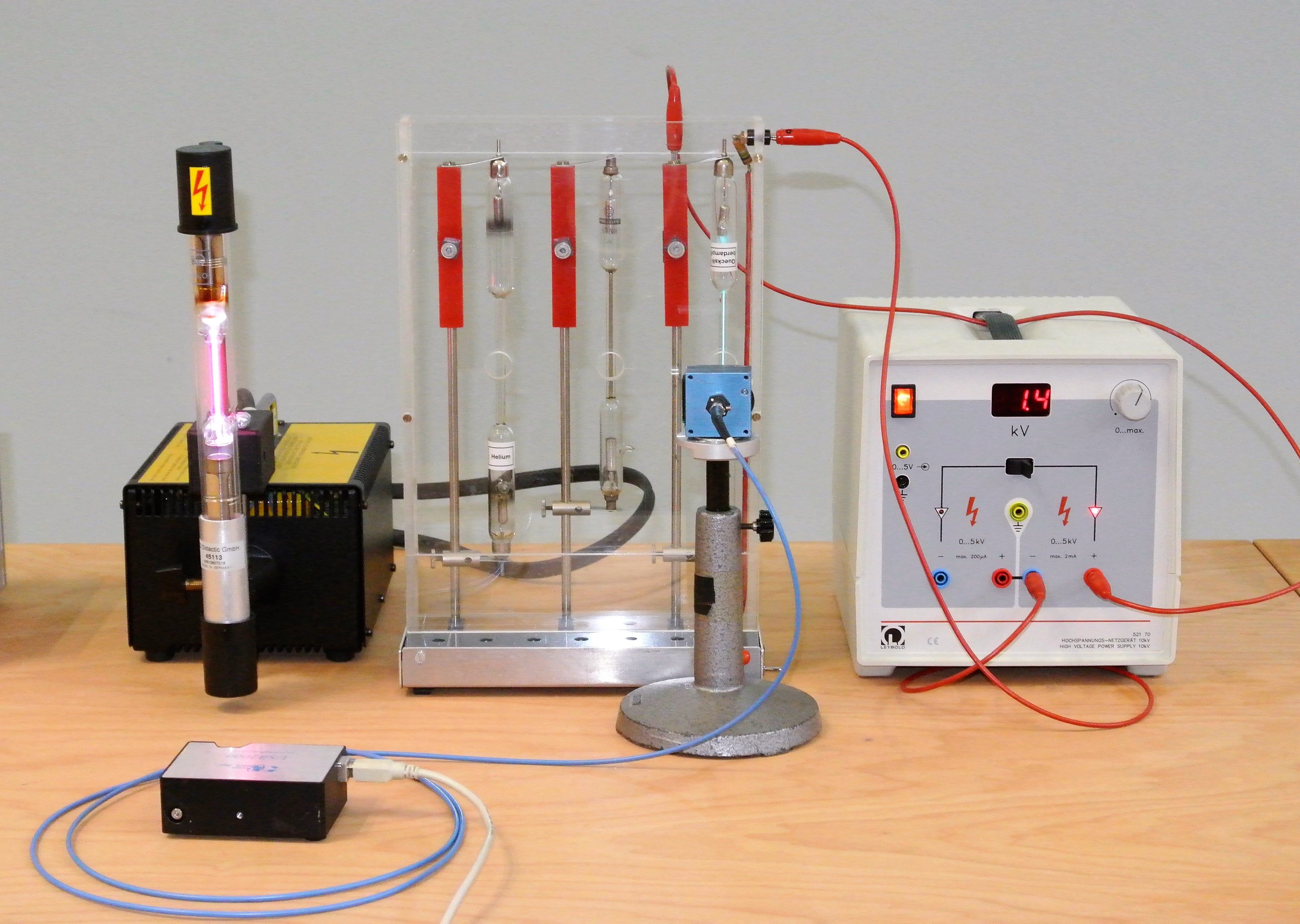

Alternativer Aufbau



Video

Durchführung

Material:

Betriebsgerät für Spektrallampen (Sammlungsraum Schrank 54 Regal a)
Spektrallampen (Sammlungsraum Schrank 48 Boden)
Glasfaser-Spektrometer (Sammlungsraum Schrank 54 Regal b)
Transmissionsgitter (Sammlungsraum Schrank 1 Regal c)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)



Aufbau:

Spektralröhren in den Halter einsetzen. Das Netzteil einschalten und den Strom bei Bedarf hochregeln. Das Gitter vor der Lampe positionieren. Die Spektrometer-Faser vor der Lampe positionieren und die Intensität einstellen. Gegebenenfalls die Integrationszeit anpassen.




Hinweise:

Bei der Quecksilberlampe stammen laut Leybold die Emissionslinien im roten und infraroten Spektralbereich von Argon, welches in der Spektralröhre als Zündgas dient.

Dokumente

---

#tags

G 33.3, Spektrallinie, Atomhülle, Emissionsspektrum, Gitter, Spektrum,
