Lissajous-Figuren mit Funktionsgenerator

Allgemein

Durch die senkrechte Überlagerung von zwei harmonischen Schwingungen werden Lissajous Figuren bei verschiedenen Frequenzverhältnissen dargestellt. Bei Frequenzpaarungen die ein einfaches ganzzahliges Verhältnis bilden entstehen geschlossene Kurven. Beide Signale können auch phasenstarr gekoppelt werden.

Bilder

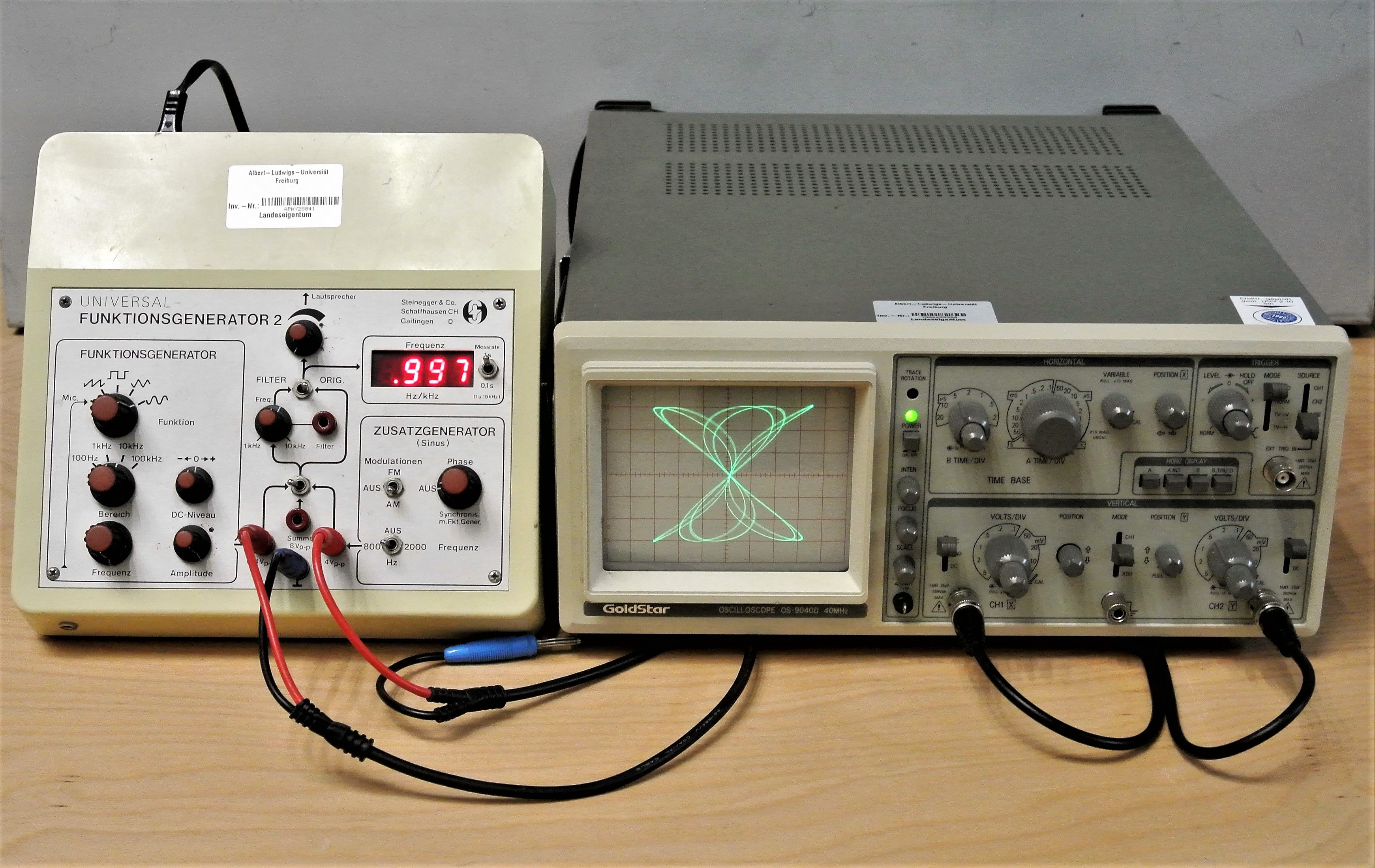

Versuchsaufbau

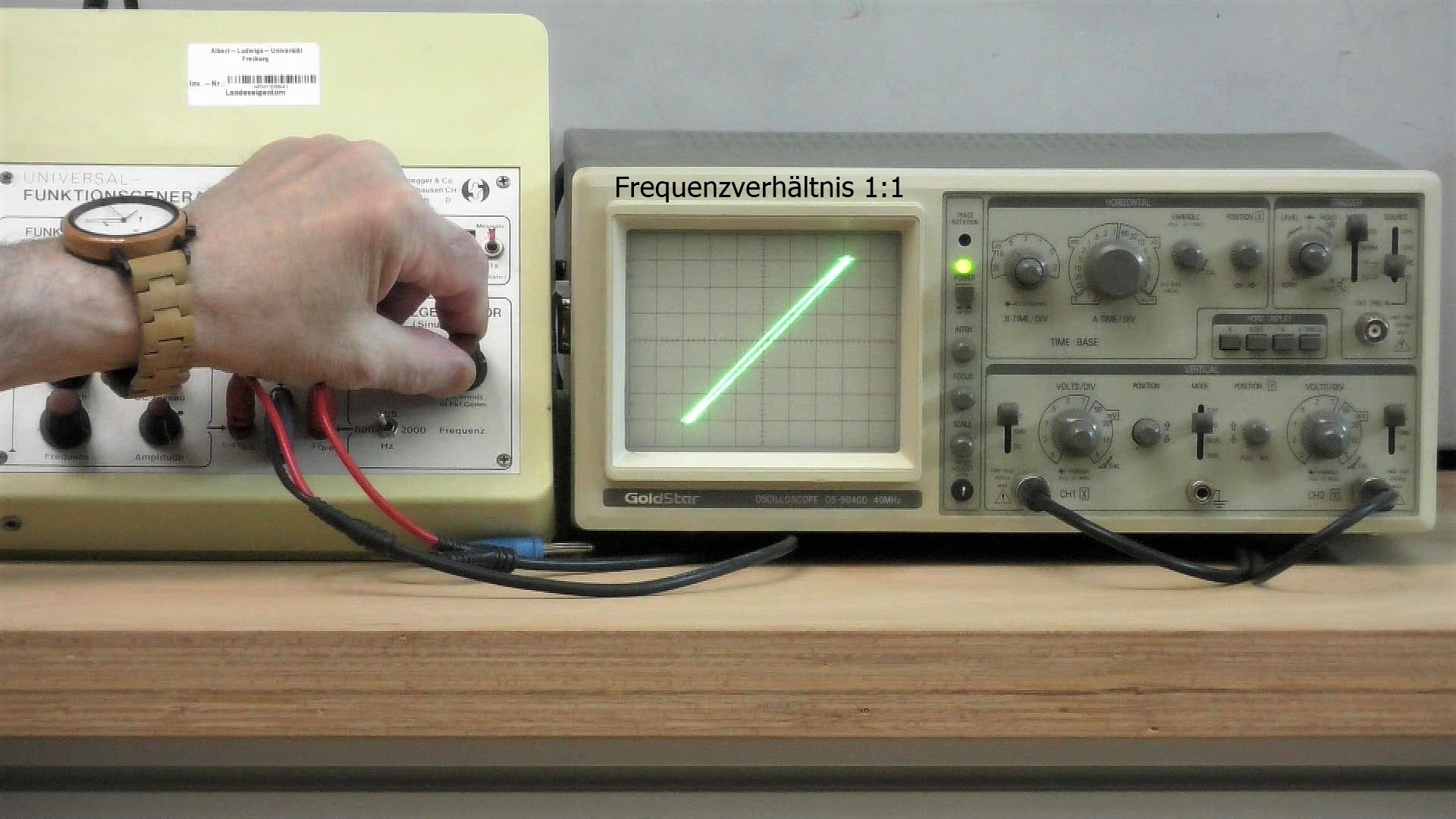

Video

Durchführung

Material:

Oszilloskop (Sammlungsraum Schrank 44 Regal c)

Steinegger-Funktionsgenerator (Hörsaal Vorbereitungsraum 40)

Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Den Funktionsgenerator an den Oszillographen anschließen und die gewünschten Frequenzverhältnisse und Phasenlagen einstellen.





Dokumente

---

#tags

C 52.1, Überlagerung, Phasenverschiebung, Lissajous,
