Leybold Fahrbahn

Allgemein

Ein Wagen wird von Hand gefahren, von einem angehängten Gewichtsstück gezogen oder über eine geneigte Fahrbahn beschleunigt. Die Wegmessung erfolgt über den am Wagen reflektierten Laserstrahl, Weg, Geschwindigkeit und Beschleunigung des Wagens werden in Form grafischer Darstellungen erfasst.A3501bild02.JPG

Bilder

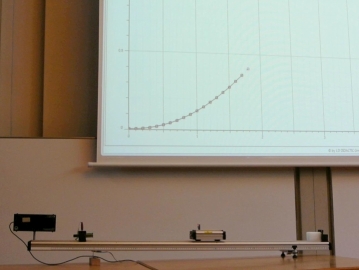

 Weg, Geschwindigkeit und Beschleunigung des Wagens werden während seiner Fahrt grafisch aufgezeichnet.

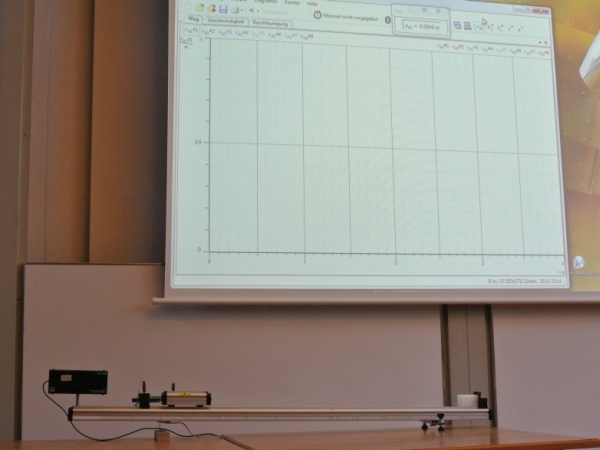

 Weg, Geschwindigkeit und Beschleunigung des Wagens werden in Form grafischer Darstellungen erfasst.

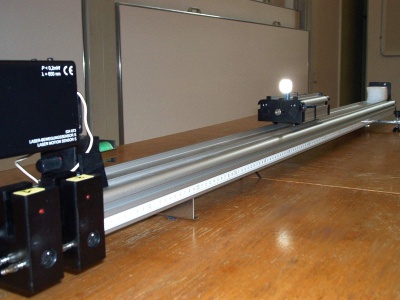

 Die Wegmessung erfolgt über den am Wagen reflektierten Laserstrahl.



Video

Durchführung

Material:

Leybold Fahrbahn (Sammlungsraum auf Schrank 45/46: Theke oder Zwischenlabor Metallregal)
Wagen und Zubehör ( Sammlungsraum Schrank 4 Regal b)
Laser (Sammlungsraum Schrank 22 Regal b)
Cassy Interface ( Sammlungsraum Schrank 22 bzw. Hörsaal Untertisch Montage)

Aufbau:

Fahrbahn auf dem Tisch mit Wasserwaage ausrichten. Laser und Haltemagnet auf der Fahrbahn montieren. Spiegel aus dem Zubehör auf den Wagen aufstecken. Abstand Laser – Spiegel durch Haltemagneten zum Auslösen des Wagens einstellen und fixieren. Den Weg Nullpunkt im Cassy-Programm einstellen, gewünschte Parameter auswählen und Messung durch Tastendruck starten.

Durchführung:

Wagen wird von Hand gefahren, von einem angehängten Gewichtsstück gezogen oder über die geneigte Fahrbahn beschleunigt.

Hinweise:

Die Fahrbahn zuvor mit Wasserwaage ausrichten, danach ein minimales Gefälle zum Reibungsausgleich einstellen. Messung nach Erreichen des Fahrbahnendes stoppen.

Dokumente

---

#tags

A 35.1, Wagen, Fahrbahn, Geschwindigkeit, Beschleunigung, s (t)-Diagramm, v (t)-Diagramm, a (t)-Diagramm
