Strom-Spannungscharakteristik (Glühlampe, Kohlefaden, Konstantan-Draht)

Allgemein

Bei einer Kohlefaden-Glühlampe, einer Metallfaden-Glühlampe und bei einem Konstantan-Drahtwiderstand werden bei gleich hoher angelegter Spannung U und I Wertepaare aufgenommen.


Bilder


Versuchsaufbau

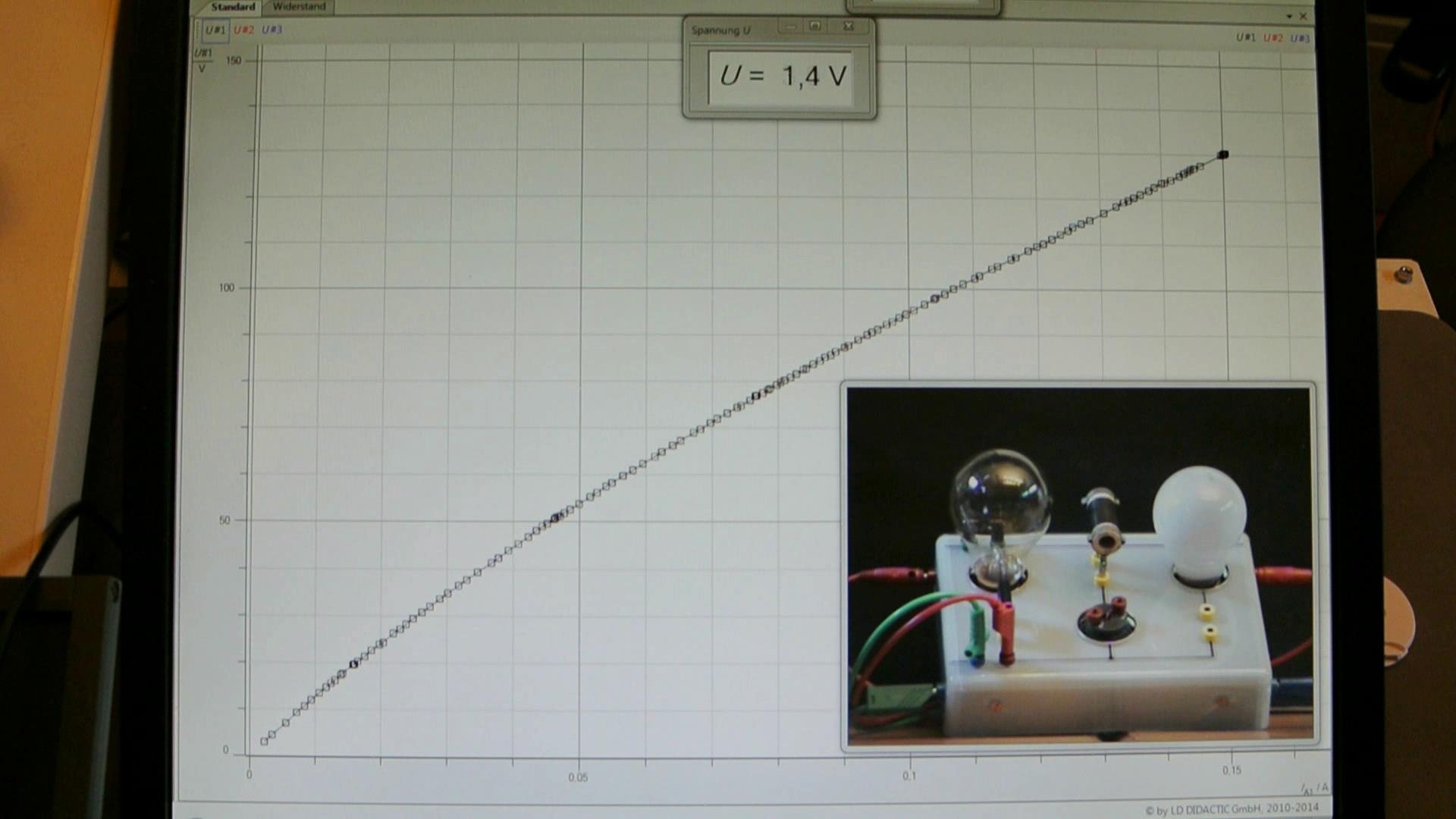

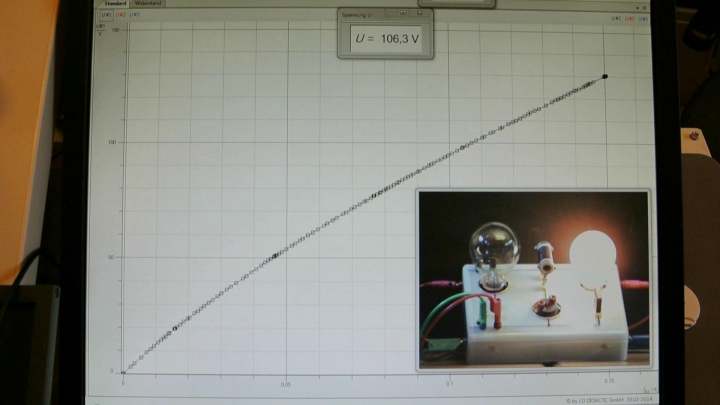

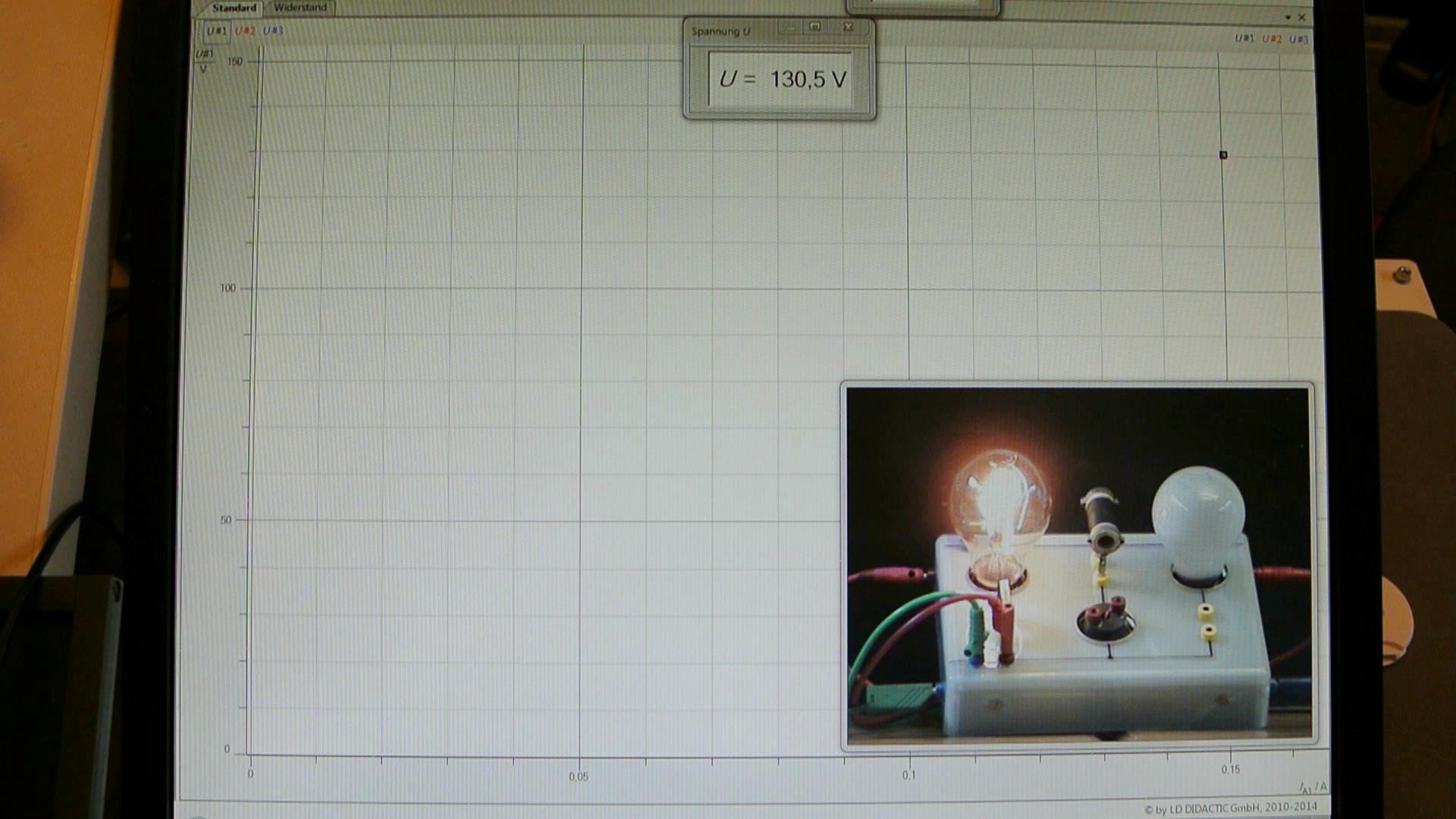

Projektionsanzeige mit einer Kohlefaden-Glühlampe

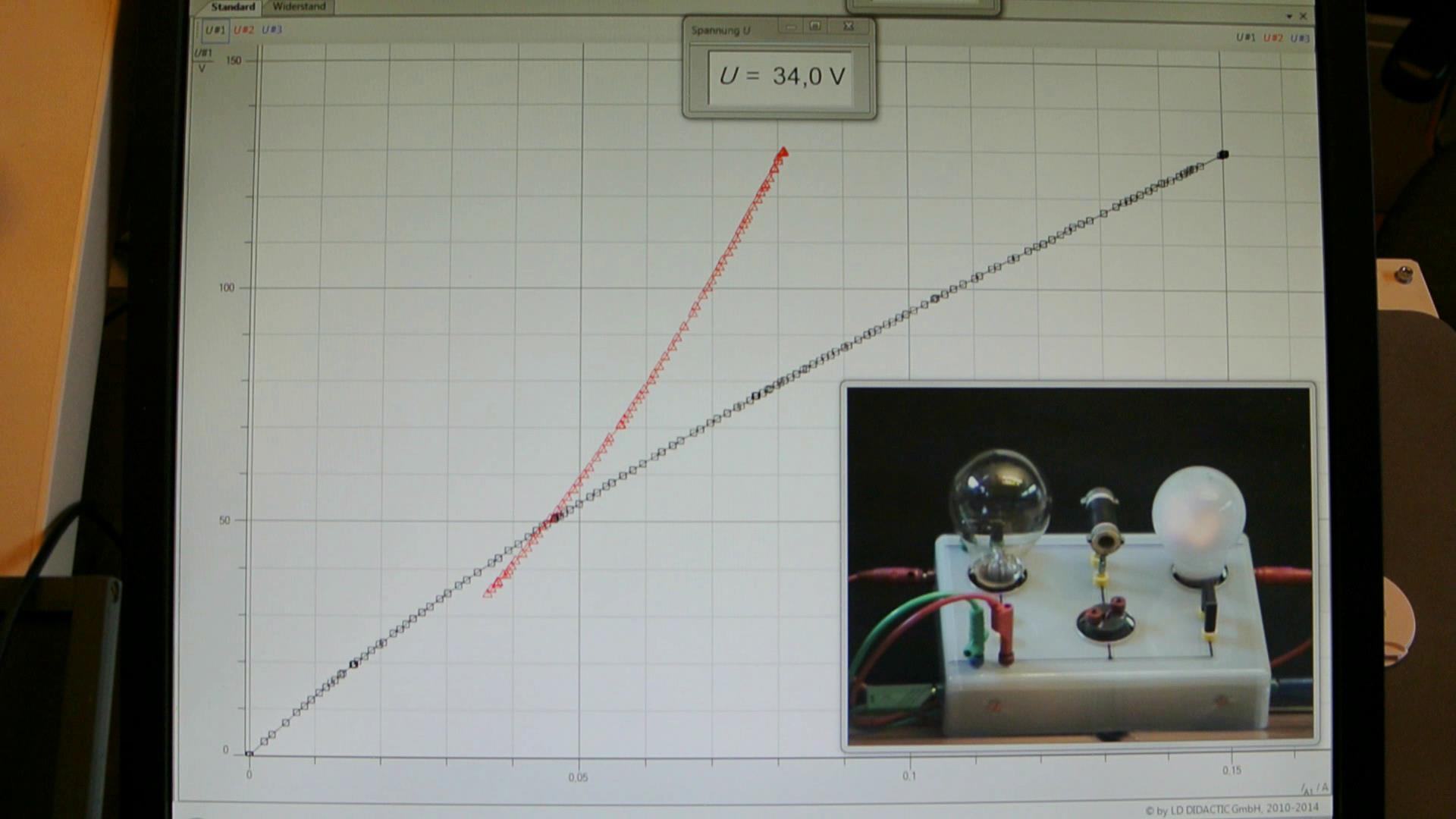

Projektionsanzeige mit der Metallfaden-Glühlampe zusätzlich




Projektionsanzeige mit dem Konstantan-Drahtwiderstand zusätzlich



Video

Durchführung

Material:

Schalttafel mit Glühlampen und Drahtwiderstand (Sammlungsraum Schrank 20 Regal b)
Netzteil Leybold (Hörsaal Vorbereitungsraum Schrank 40)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Lampenaufbau am Netzteil anschließen, Strom und Spannungsmessung mit Cassy verbinden. File aufrufen.



Durchführung:

Für den Versuchsablauf ist es günstiger, die Spannung bei den Glühlampen vom oberen Wert aus gegen Null zu fahren. Mit der Steckbrücke den gewünschten Verbraucher verbinden und die Messung starten. Nach jeder aufgenommenen Kurve die Messung neu starten, um eine andere Farbe für die neue Kurve zu erhalten.



Hinweise:

Die Spannungsmessung nur über den dafür vorgesehenen Spannungsteiler-Ausgang des Lampenaufbaus vornehmen!



Dokumente

---

#tags

E 34.2, Glühbirne, spezifischer Widerstand, Ohmsches Gesetz, Ohm'sches Gesetz, Widerstand
