Peltier Effekt

Allgemein

Lässt man einen Strom durch ein Thermoelement fließen, führt dies zu einem Wärmestrom, welcher wiederum zu einem Temperaturunterschied der beiden Lötstellen führt, so erwärmt sich die eine Kontaktstelle während die andere sich abkühlt. Zur Temperaturmessung wird ein zweites Thermoelement verwendet, welches die Temperaturdifferenz der beiden Lötstellen nachweist.


Bilder

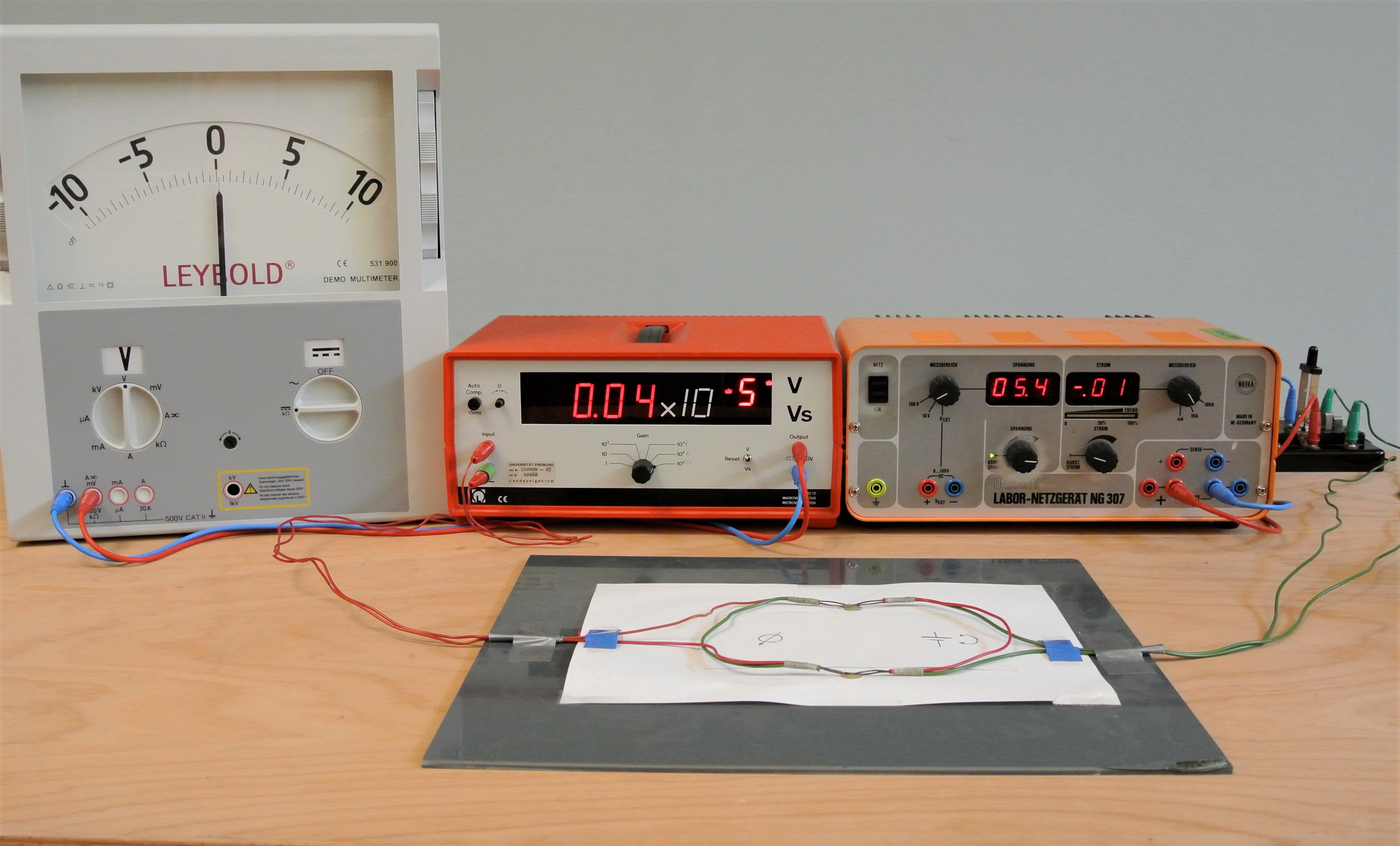

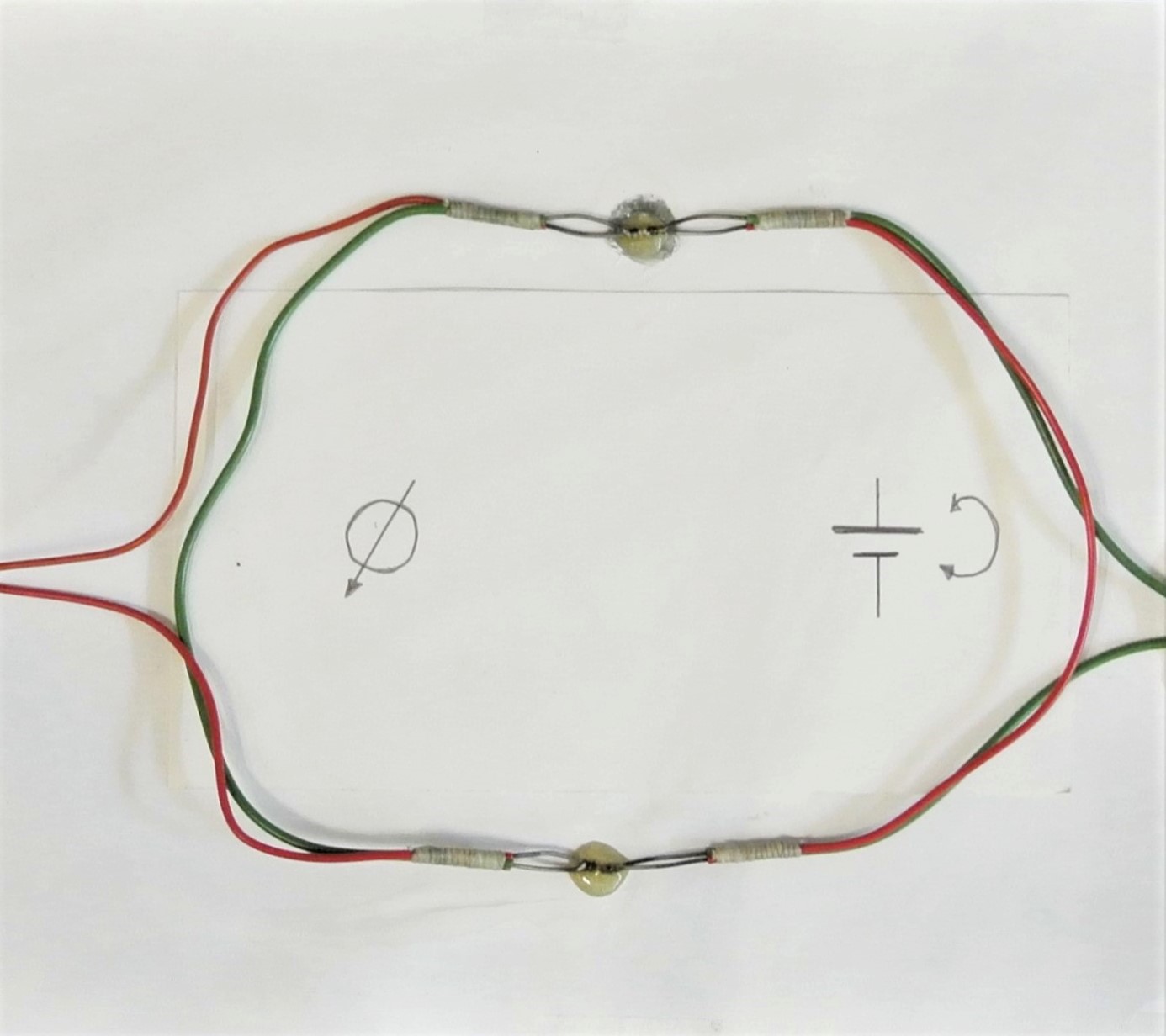

Versuchsaufbau

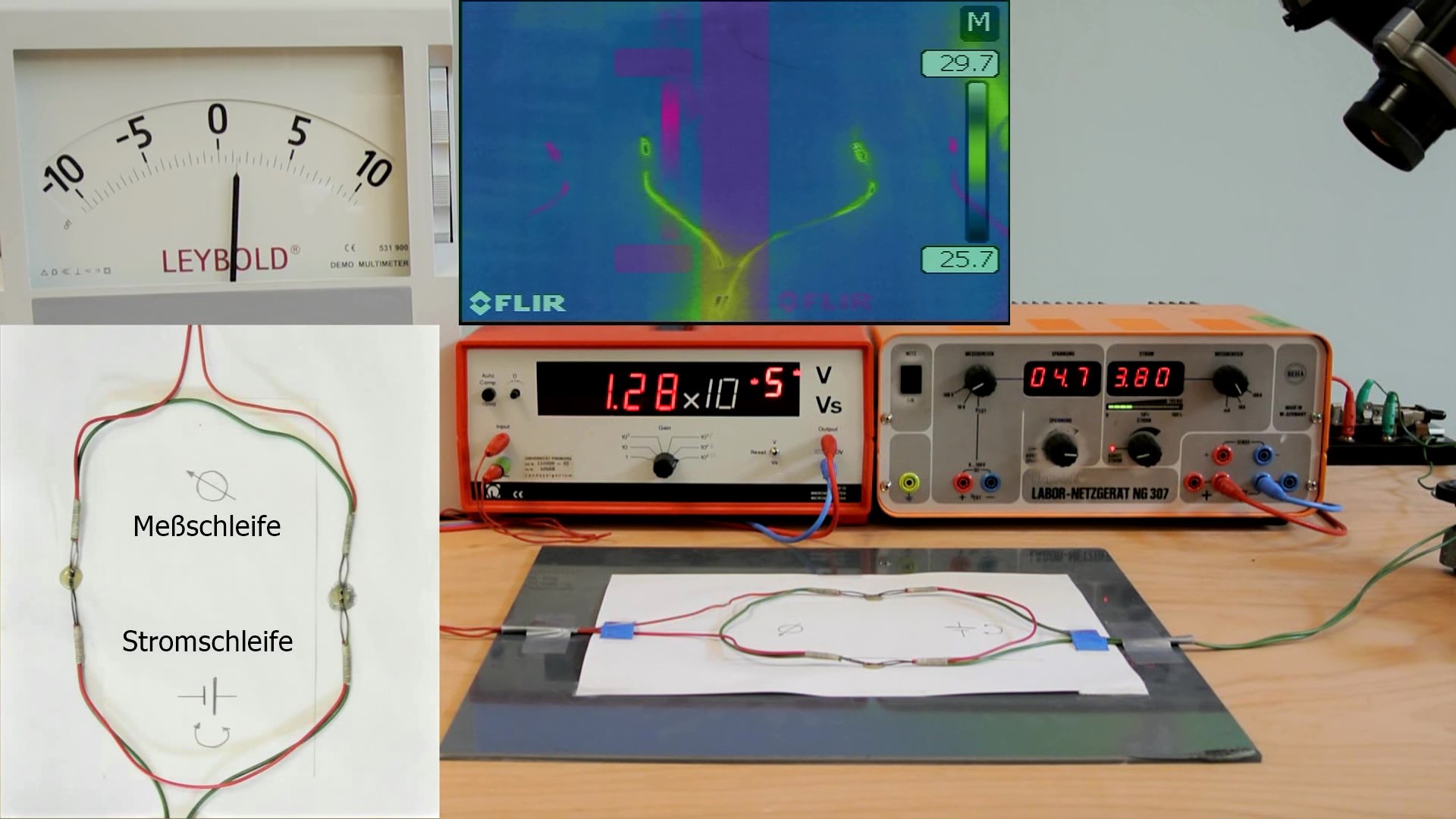

Video

Durchführung

Material:

Thermoelemente auf Brett (Sammlungsraum Schrank 7 Regal d)
Leybold-Messverstärker (Hörsaal Vorbereitungsraum Schrank 40)
Demonstrations-Multimeter (Sammlungsraum Schrank 31 Regal b)
Netzgerät (Hörsaal Vorbereitungsraum Schrank 40)
Kreuzschalter (Hörsaal Vorbereitungsraum Schrank 28)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Den Messverstärker auf empfindlichsten Messbereich einstellen und mit dem Analog-Messgerät zur Spannungsanzeige verbinden. Skala mit Null-Mittenanzeige wählen. Das Thermoelement am Messverstärker Eingang anschließen. Das zweite Thermoelement über den Kreuzschalter am Netzgerät anschließen und eine Spannung von 5 Volt einstellen.


Dokumente

---

#tags

E 29.2, Peltier, Thermoelement, Peltier-Effekt,
