Gedämpfte Schwingung-Drehpendel

Allgemein

Mit dem Drehpendel werden Schwingungen realisiert, die durch eine Wirbelstrombremse bis hin zum Kriechfall gedämpft werden können. Seine Bewegung bei unterschiedlich stark wirkender Dämpfung wird aufgezeichnet.


Bilder

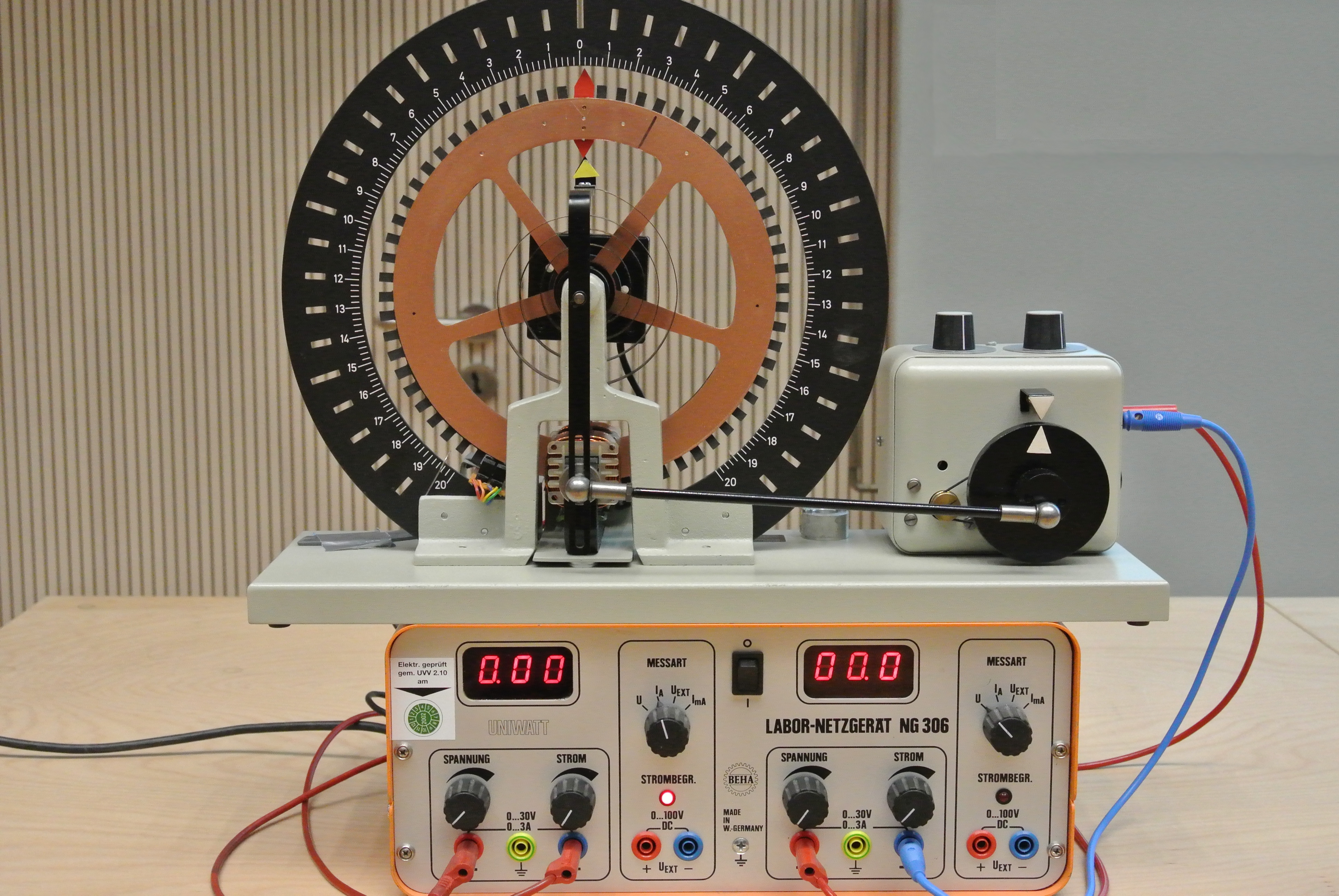

Versuchsaufbau





Video

Durchführung

Material:

Drehpendel (Sammlungsraum Schrank 43 Regal b)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Bewegungssensor (Sammlungsraum Schrank 22 Regal b)
Netzgerät-Doppel (Hörsaal Vorbereitungsraum Schrank 40)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Die Wirbelstrombremse am Netzgerät anschließen. Den Bewegungsmeßwandler mit Cassy verbinden und das zugehörige File am PC aufrufen. Den Triggerpunkt einstellen.Die Messung starten.




Durchführung:

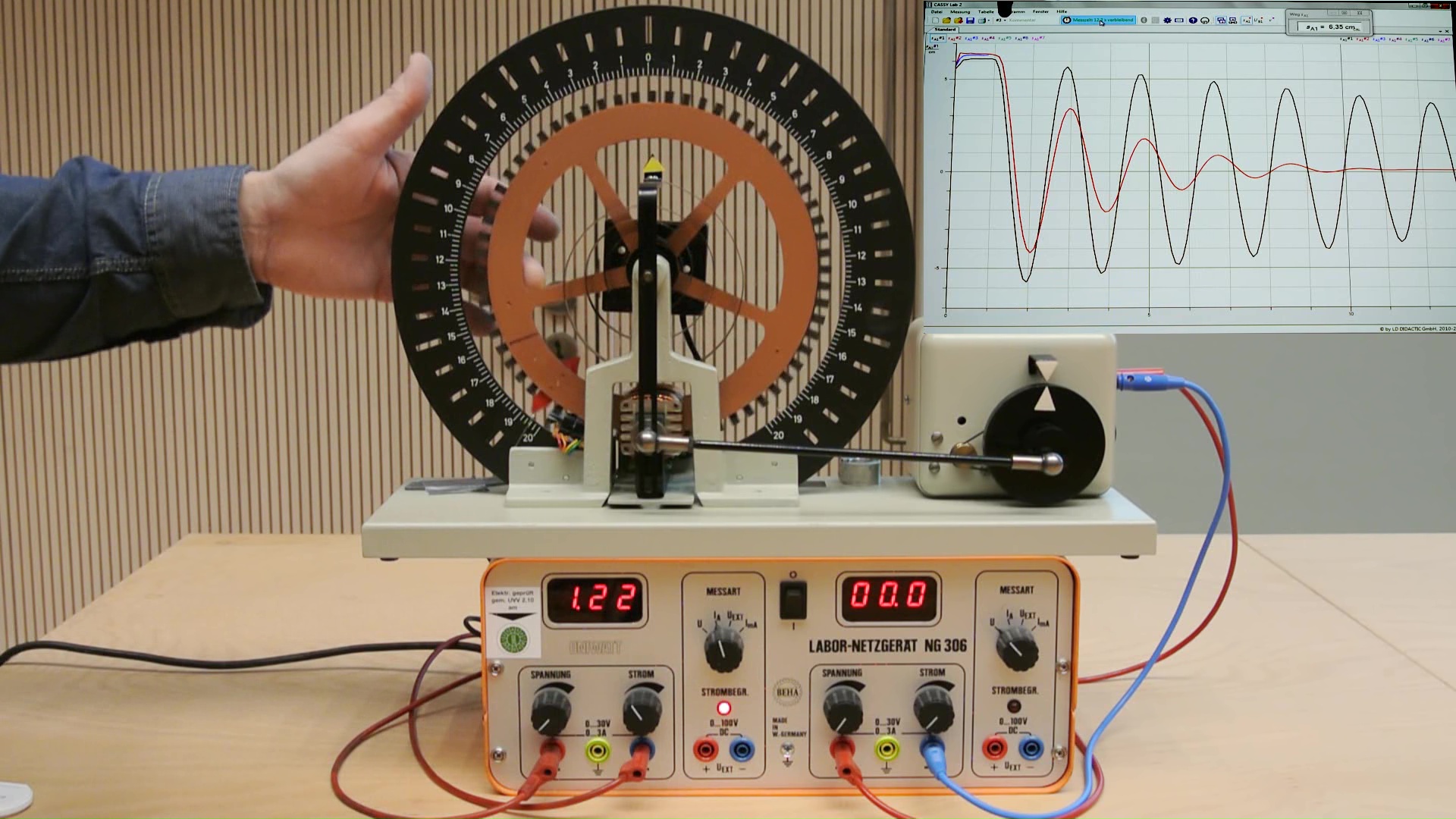

Das Pendel bis zum Linksanschlag(Triggerpunkt)auslenken und loslassen. Die Messung bei zunehmender Dämpfung wiederholen.




Dokumente

---

#tags

C 14.2, Auslenkung, gedämpfte Schwingung, Drehpendel, Schwingung,
