Hysterese von Transformatoreisen

Allgemein

Im Versuch wird die Hysteresekurve von Transformatoreisen aufgezeichnet. Dazu werden zwei Spulen auf einen U-Kern gesetzt und der Kern mit einem Joch geschlossen. Ein Funktionsgenerator, dessen Signalform auf eine Dreiecksfunktion eingestellt wird, versorgt die Primärspule mit Wechselstrom bei einer Frequenz von 0,1 Hz. Der magnetische Fluss wird als Integral der in der Sekundärspule induzierten Spannung berechnet und in Abhängigkeit vom Primärstrom im Diagramm aufgezeichnet.


Bilder

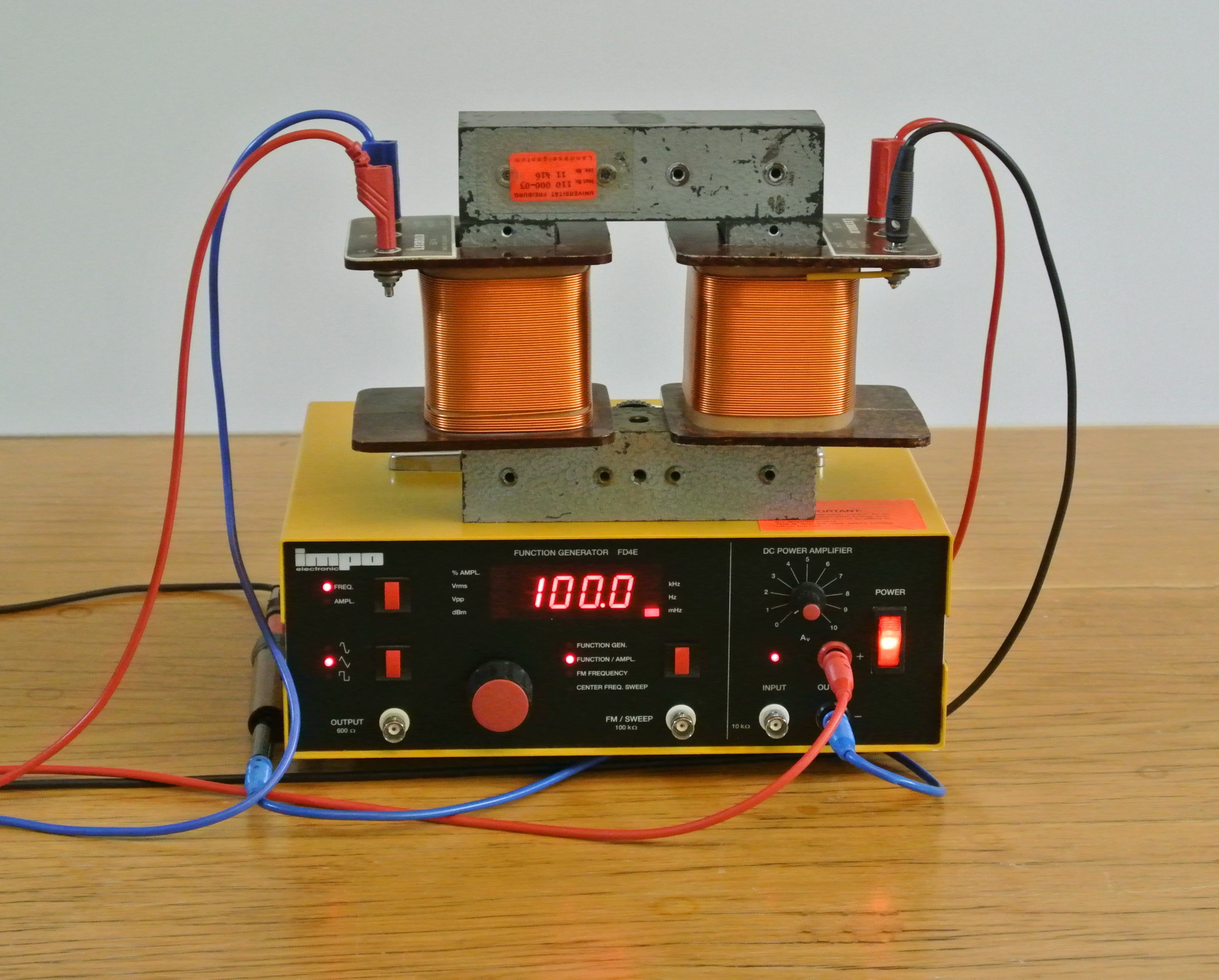

Versuchsaufbau

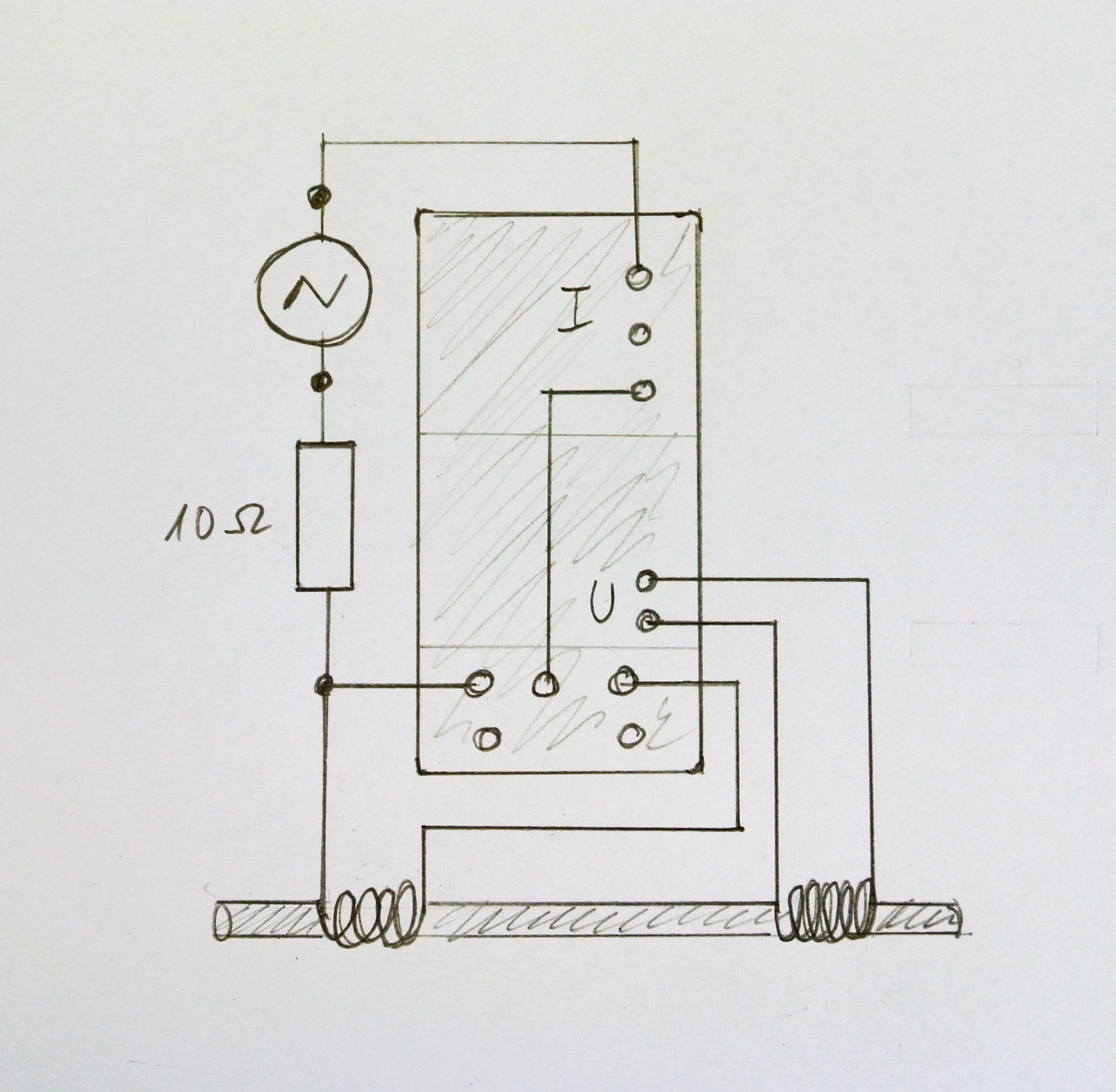

Schaltskizze

.



Video

Durchführung

Material:

U-Kern mit Joch(Sammlungsraum Schrank 18 Regal b)
2 Spulen a 500 Windungen(Sammlungsraum Schrank 18 Regal a)
Funktionsgenerator(Sammlungsraum Schrank 44 Regal a)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)
1 Steckwiderstand 10 Ohm(Hörsaal Vorbereitungsraum)
Cassy Interface(Sammlungsraum Schrank 22 bzw. Hörsaal-Untertischmontage)

Aufbau:

Den U-Kern mit den Spulen bestücken und das Joch aufsetzen. Die Verdrahtung mit dem Interface und dem Generator wie auf der Schaltskizze abgebildet vornehmen.


Durchführung:

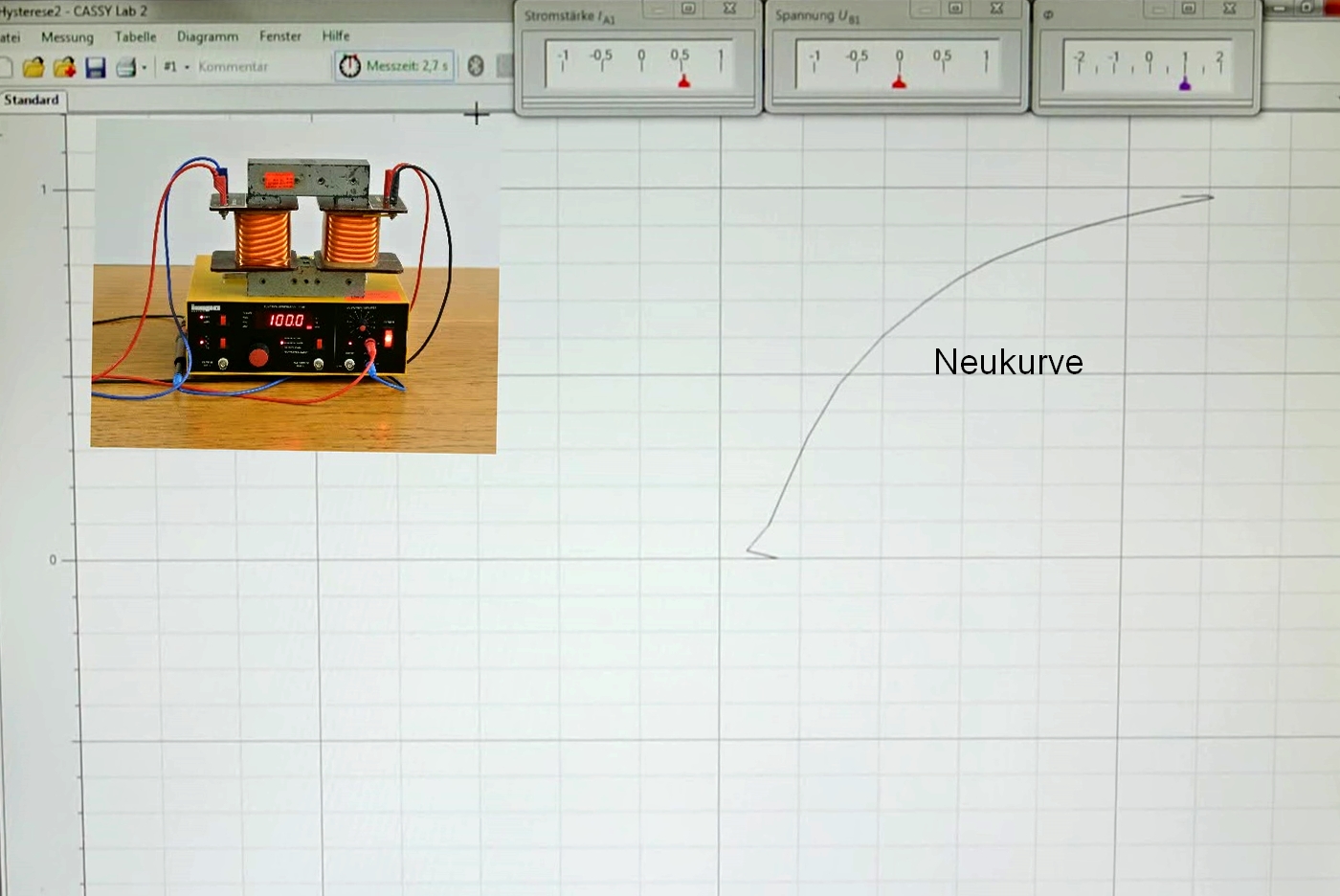

Zugehöriges Cassy File im PC aufrufen und Einstellungen vornehmen. Zur Aufnahme der Neukurve wird aufden Strom I = 0 Ampere getriggert. Um diesen Zeitpunkt zu erwischen, wird der Strom bevor man die Messung startet vom Relais am Transformator vorbeigeleitet und fließt durch einen Widerstand von 10 Ohm. Den Offset am Eingang B korrigieren, d.h. in Einstellungen UB Korrigieren wählen und als ersten Sollwert 0 Volt eingeben, Offset korrigieren drücken.



Hinweise:

Verläuft die Kurve in den falschen Quadranten, einfach eine der beiden Spulen umpolen.


Dokumente

---

#tags

F 24.1 Hysterese, Ferromagnetismus, Neukurve, magnetischer Fluss
