Bimetallstab

Allgemein

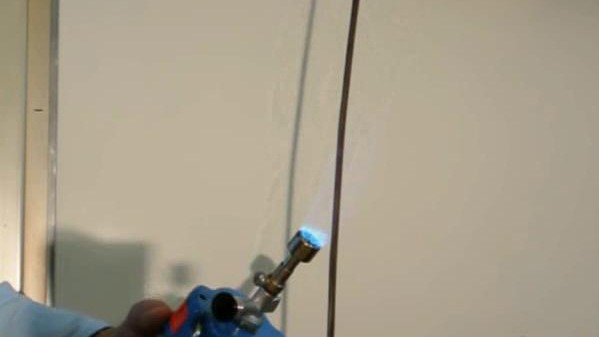

Ein Bimetallstab, also ein Metallstreifen aus zwei Schichten unterschiedlicher Metalle, wird in einer Bunsenbrennerflamme erhitzt. Dabei verbiegt er sich aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten der miteinander verbundenen Metalle, da sich diese wegen der Temperaturerhöhung um jeweils unterschiedliche Strecken verlängern.D1104bild00.jpg

Bilder

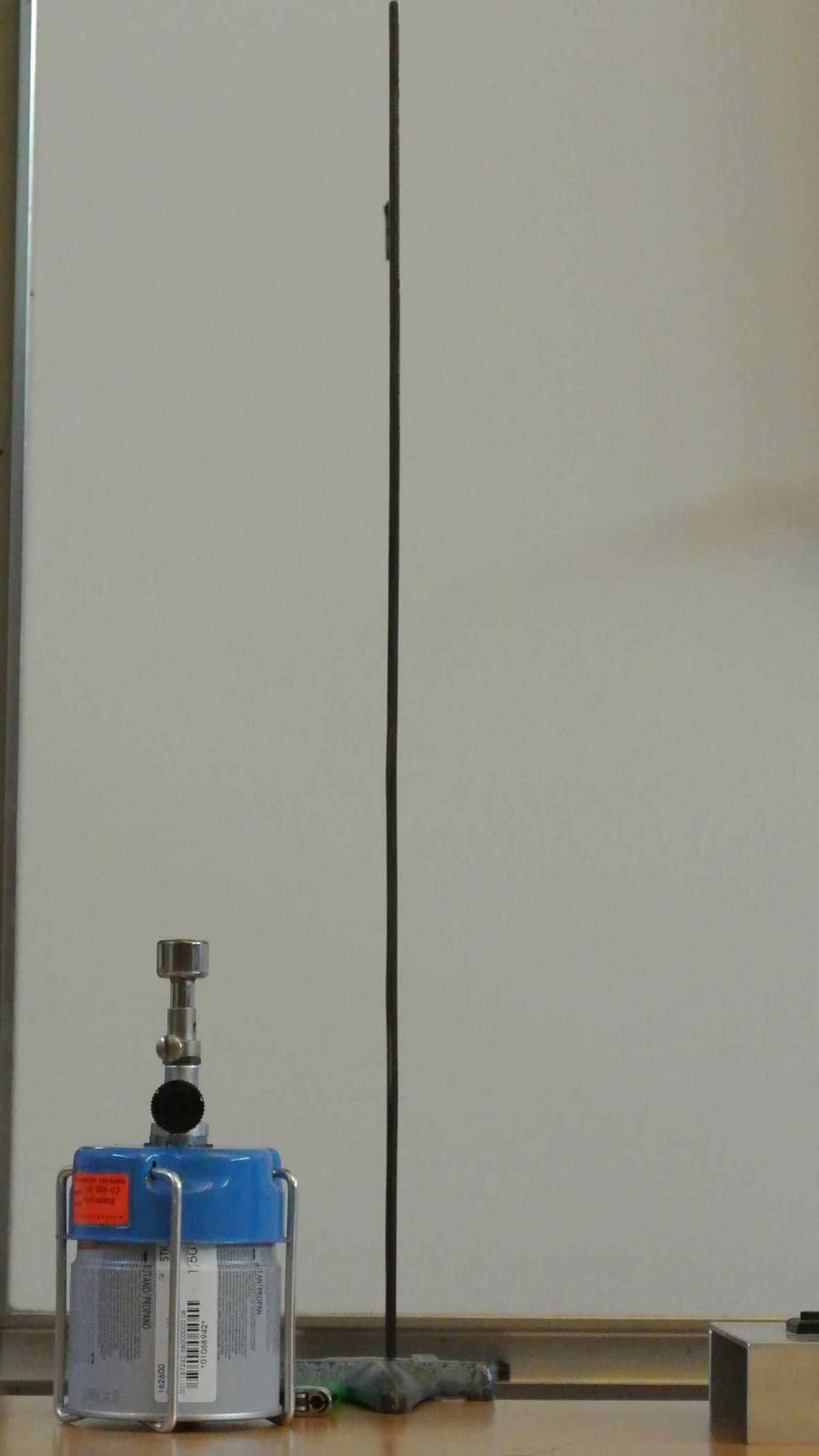

Versuchsaufbau

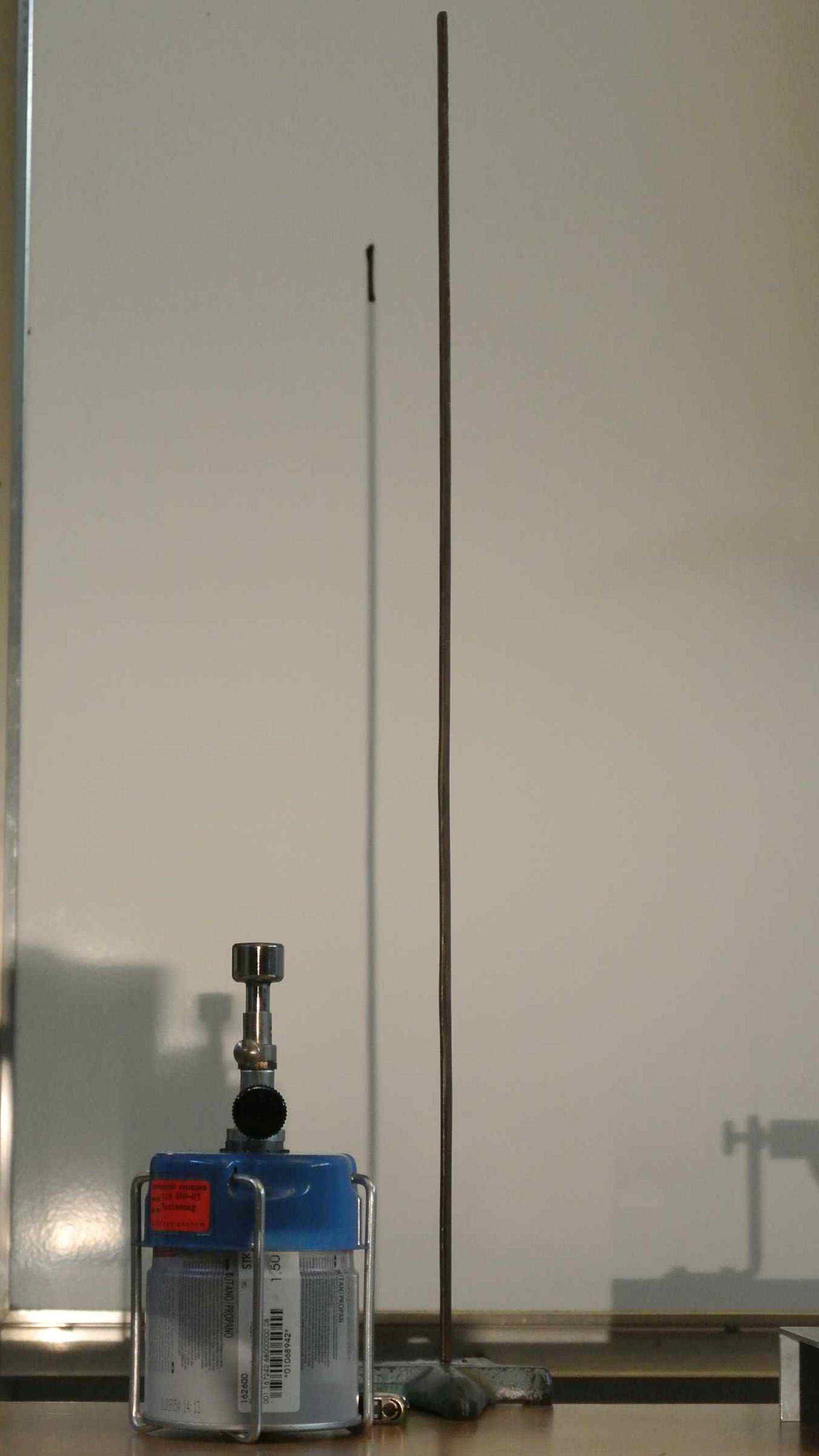

Eine Schattenprojektion verdeutlicht die Formveränderung des Stabs während des Versuches.

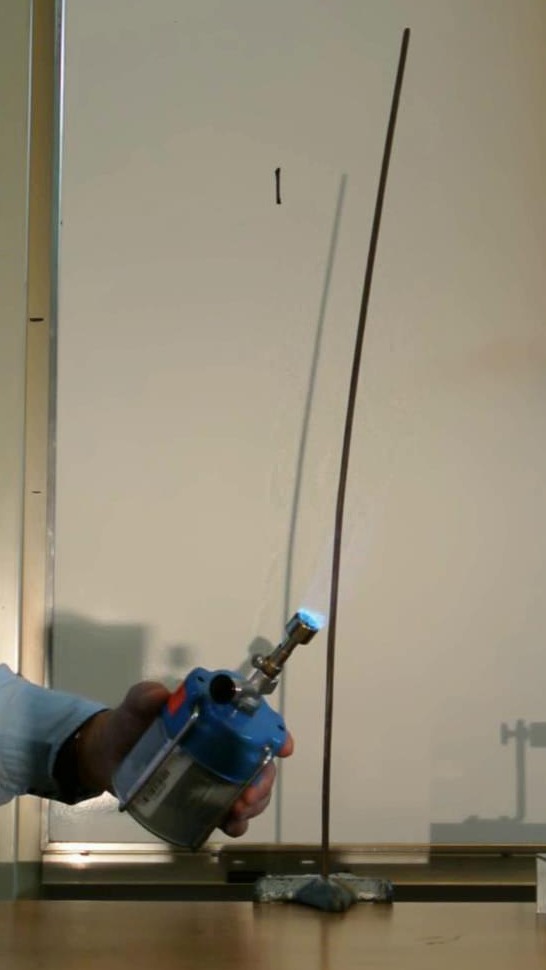

Im Zuge des Erhitzens verbiegt sich der Bimetallstab sichtlich.



Video

Durchführung

Material:

Bimetallstab (Sammlungsraum Schrank 8 Regal d)
Bunsenbrenner (Hörsaal Vorbereitungsraum Metallschrank)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)


Aufbau:

Schattenprojektion mit Kohlebogen oder Halogenlampe.



Dokumente

---

#tags

D 11.4, Bimetall, Bi-Metall, Thermobimetall, Temperaturänderung, Formveränderung, Verformung, Wärme, Hitze, Metall, Längenausdehnungskoeffizient
