He-Ne Laser Photonics

Allgemein

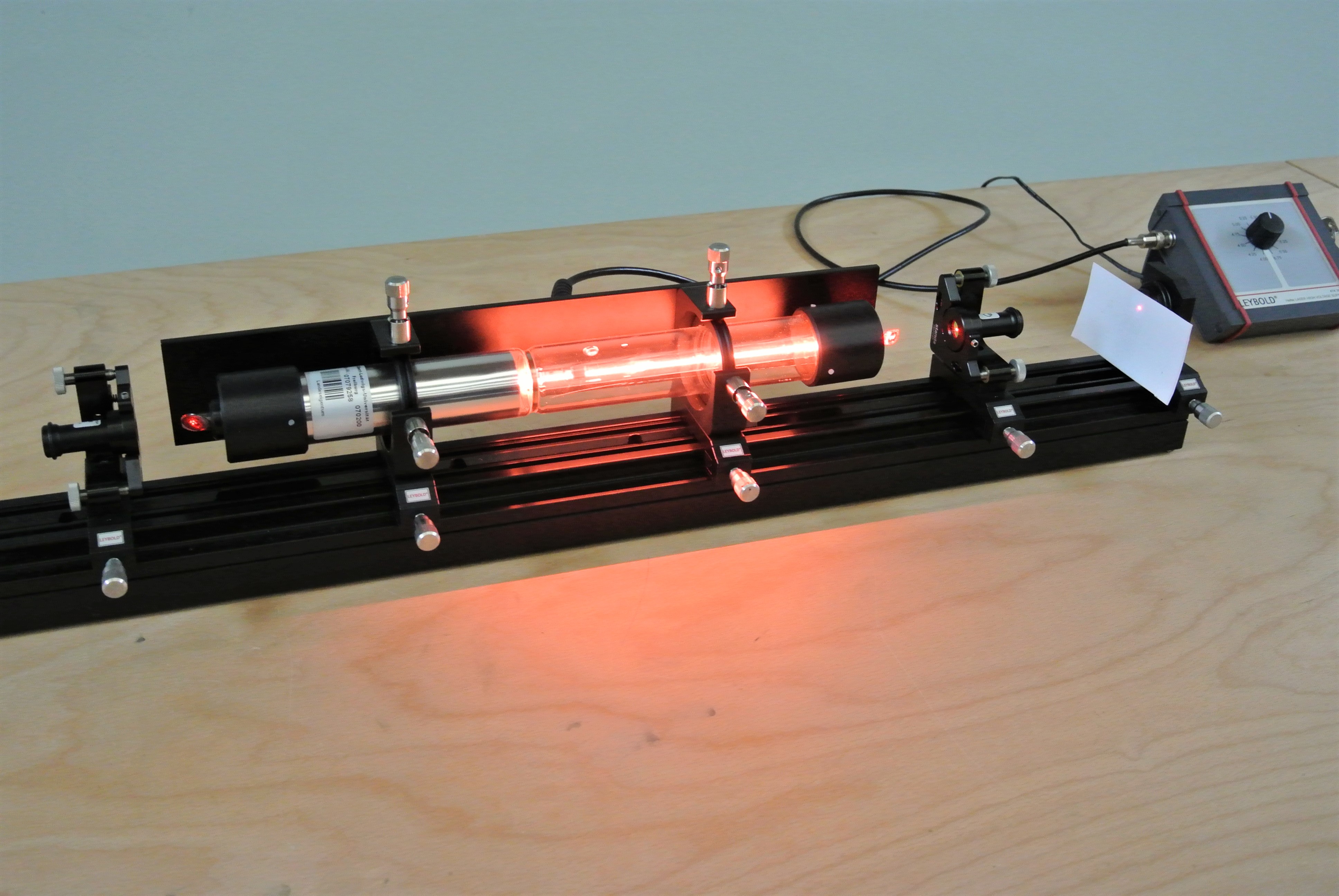

Ein offener Helium-Neon Laser als Anschauungsobjekt.

Bilder

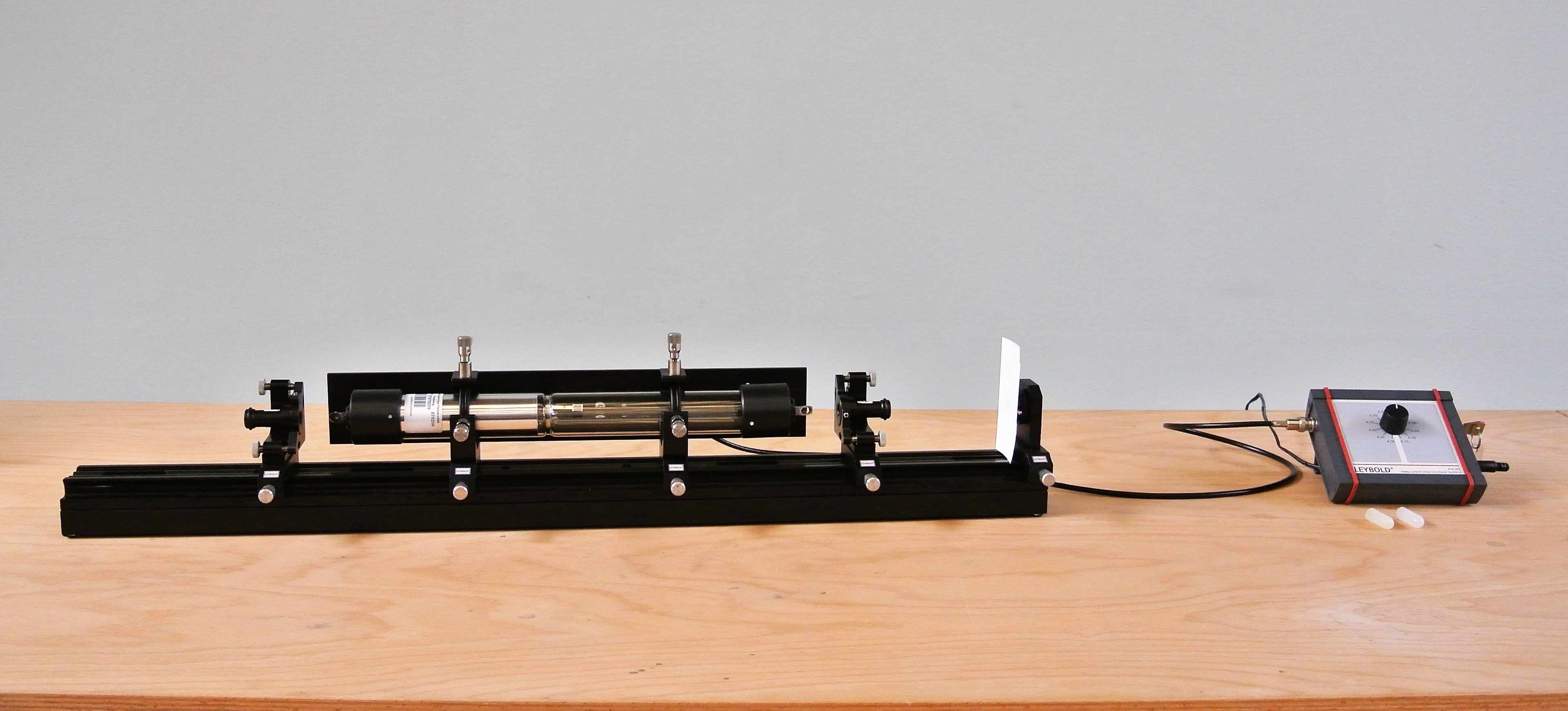

Versuchsaufbau









Video

Durchführung

Material:

Leybold-Photonics Laser (Sammlungsraum Schrank 53 Regal b)
Betriensgerät und Netzteil (Sammlungsraum Schrank 53 Regal b)

 Aufbau:

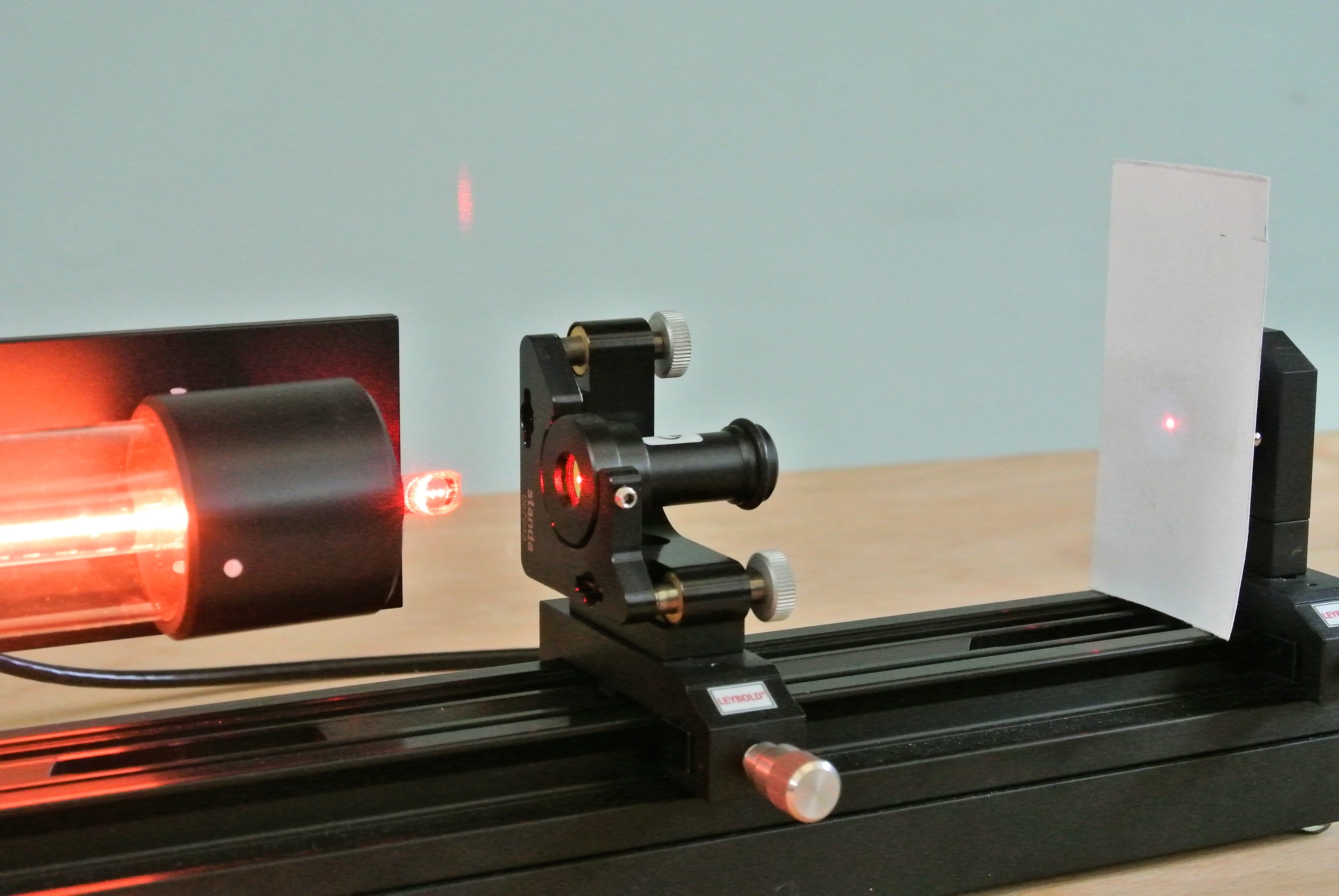

Den Laser an das Betriebsgerät anschließen und einschalten. Sollte der Laser nicht anschwingen, den vorderen Spiegel an der oberen Stellschraube minimal verstellen - Ausgangsposition merken - desgl. mit der unteren Stellschraube. Kein Erfolg, dann den Lichtweg mit dem Pilot-Laser von Grund auf neu einstellen.


Durchführung:

Den Laser einschalten und gegebenenfalls den Lichtweg zwischen einem Endspiegel und dem Brewsterfenster mit einem Stück Papier blockieren.


Hinweise:

Schwingt der Laser instabil, sind die Brewster Fenster und die Spiegel mit Ethanol zu reinigen.


Sicherheitshinweise:

Nicht in den Strahl blicken!

Dokumente

---

#tags

G 15.2, HeNe-Laser, Gasentladung, Laser, Helium, Neon,
