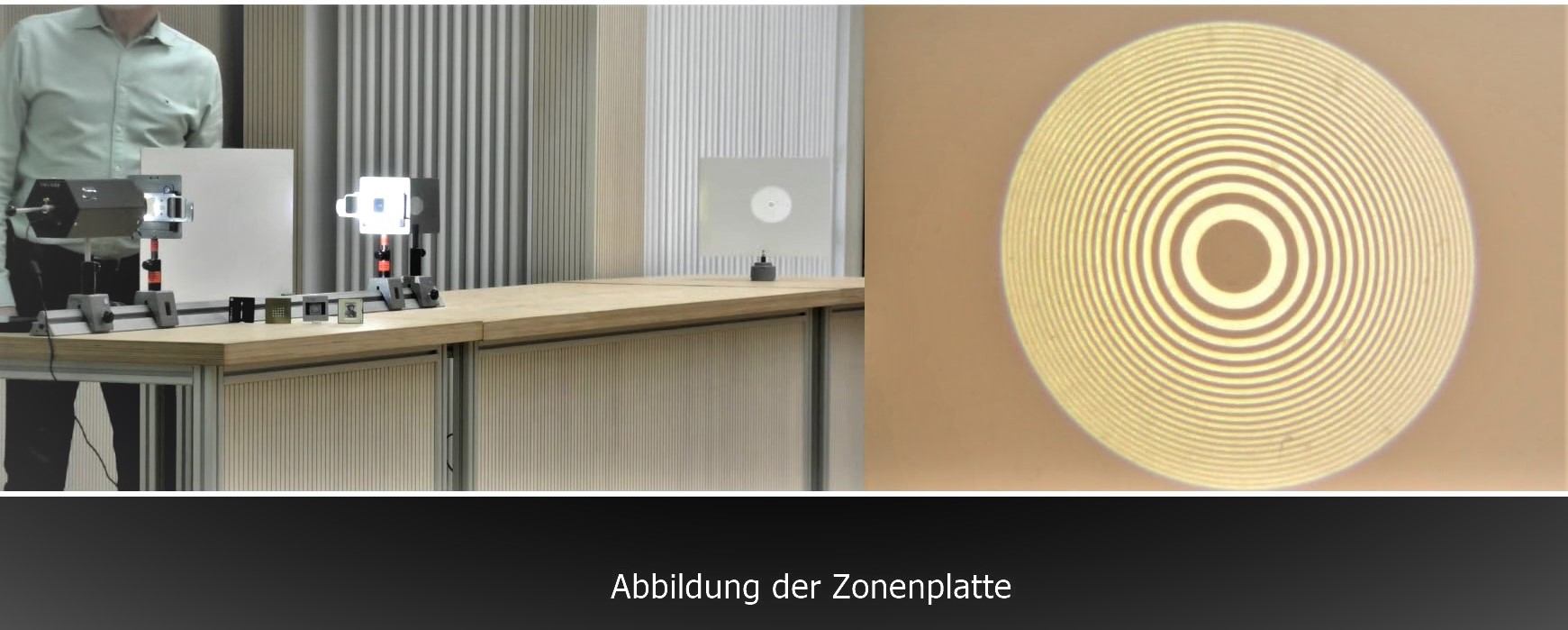

Abbildung durch Beugung an einer Fresnelschen Zonenplatte.


Bilder


Versuchsaufbau






Abbildungsobjekte




Zonenplatte



Video

Durchführung

Material:

LED-Lampe (Hörsaal Vorbereitungsraum Schrank 26/27 Regal a)
Netzteil (Hörsaal Vorbereitungsraum Schrank 26/27 Regal a)
Zeiss-Schiene 1,5 Meter (Lager-Metallregal)
Reiter (Hörsaal Vorbereitungsraum Schrank 28)
Zwei Halter mit Wechselschieber (Hörsaal Vorbereitungsraum Schrank 26/27 Regal c)

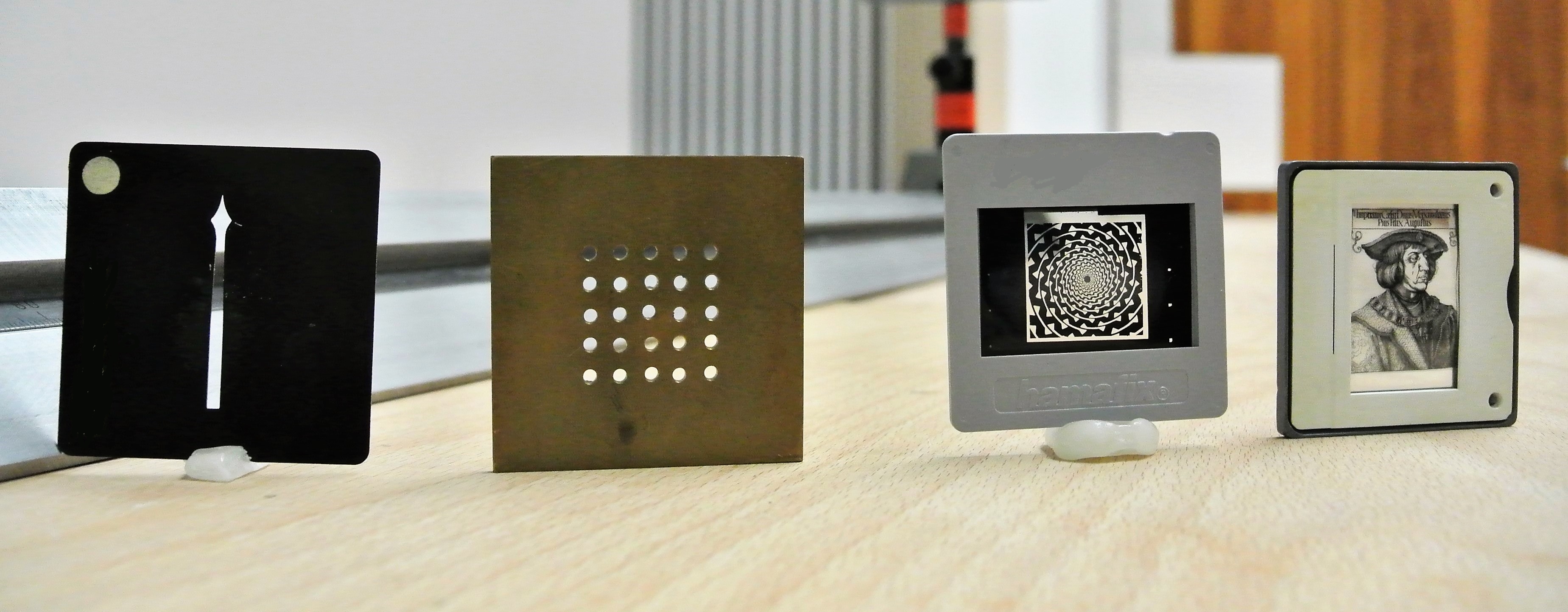

Abbildungsobjekte (Sammlungsraum Schrank 1 Regal c)

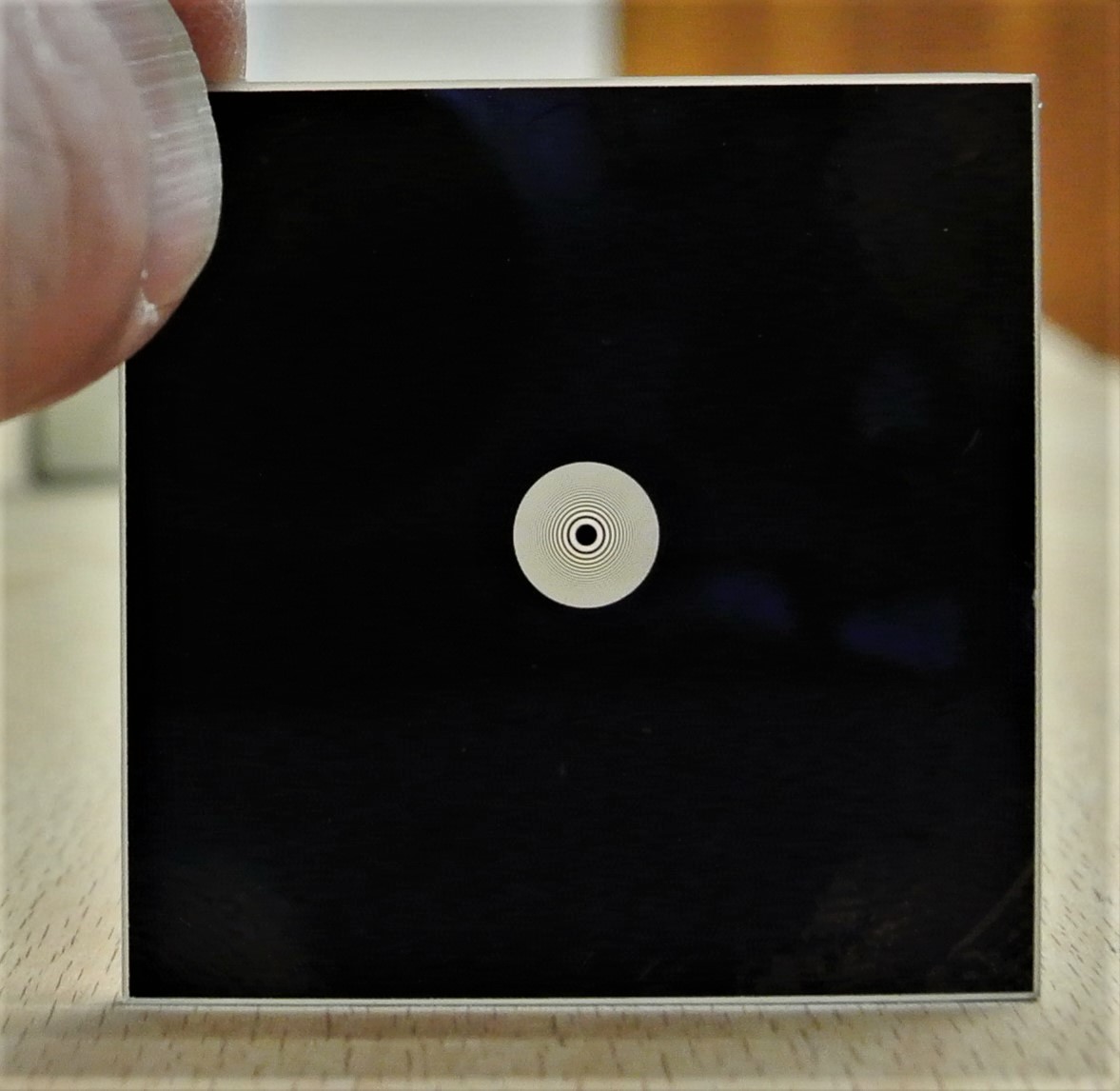

Zonenplatte (Sammlungsraum Schrank 1 Regal c)
15cm Linse (Hörsaal Vorbereitungsraum Schrank 26/27 Regal b)
Schirm (Hörsaal Vorbereitungsraum)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)

Aufbau:

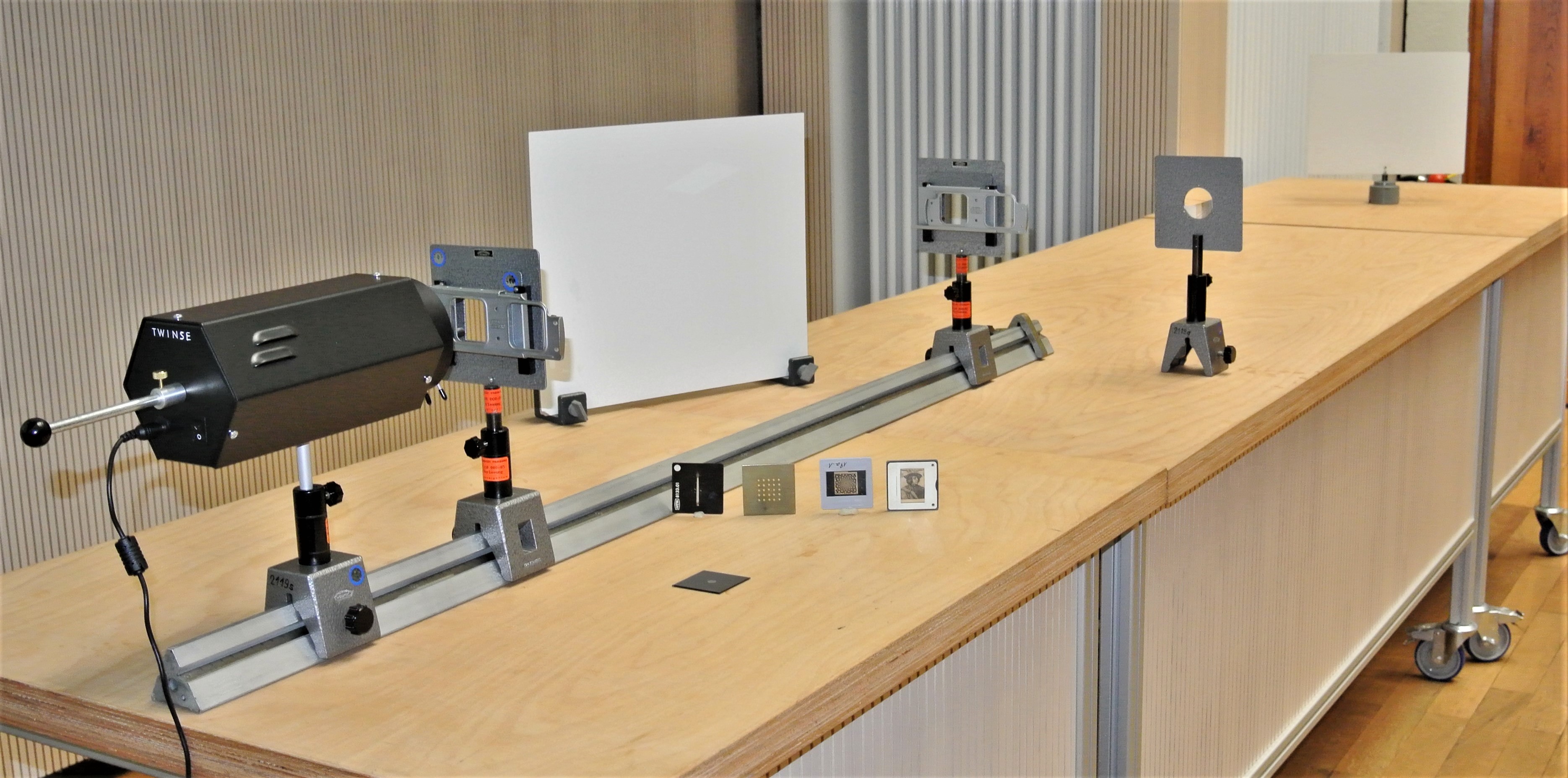

Die Komponenten auf der Schiene anordnen und mittels eingelegtem Abbildungsobjekt den Strahlengang einstellen. Entfernung Objekt-Zonenplatte 90 cm und Entfernung Zonenplatte-Schirm 220 cm. Die Zonenplatte in den Wechselschieber einsetzen und mit der vorgesetzten Linse scharf abbilden.


Durchführung:

Abbildungsobjekte in den Strahlengang einsetzen.


Hinweise:

Brennweite der Zonenplatte 57 cm für HeNe. Den Raum abdunkeln!
