Schwingkreis mit variabler Dämpfung 5 Khz

Allgemein

Ein Schwingkreis wird per Taster angestoßen. Es werden gedämpfte Schwingungen erzeugt, die Dämpfung des Schwingkreises ist über den regelbaren Widerstand einstellbar.


Bilder

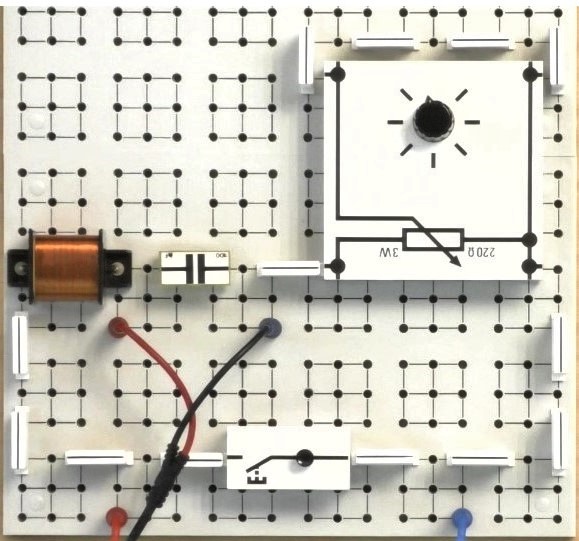

Versuchsaufbau

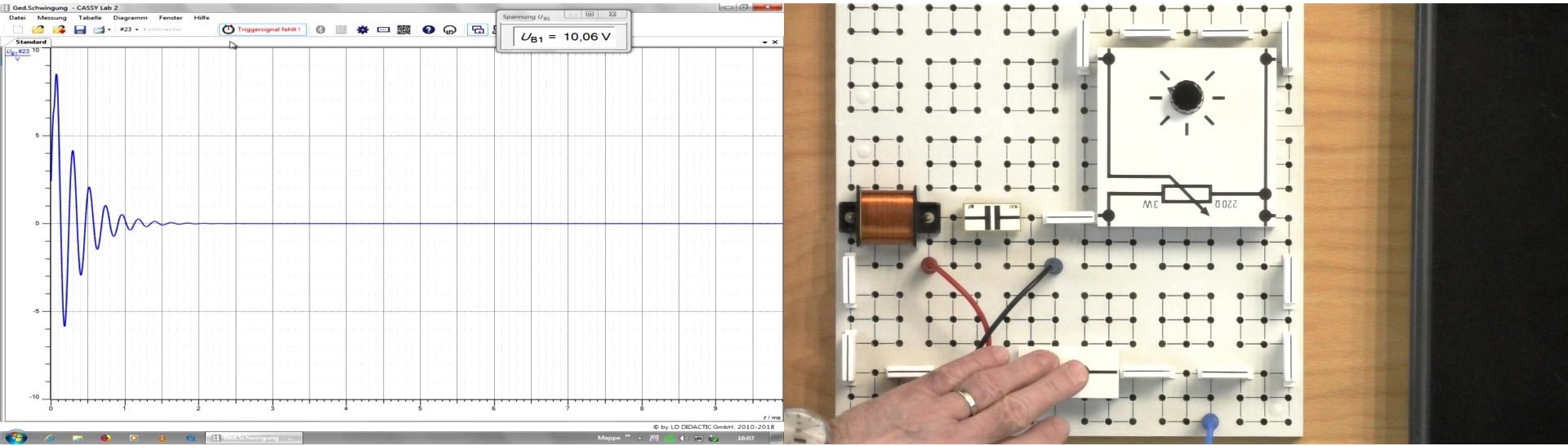

Stark gedämpft

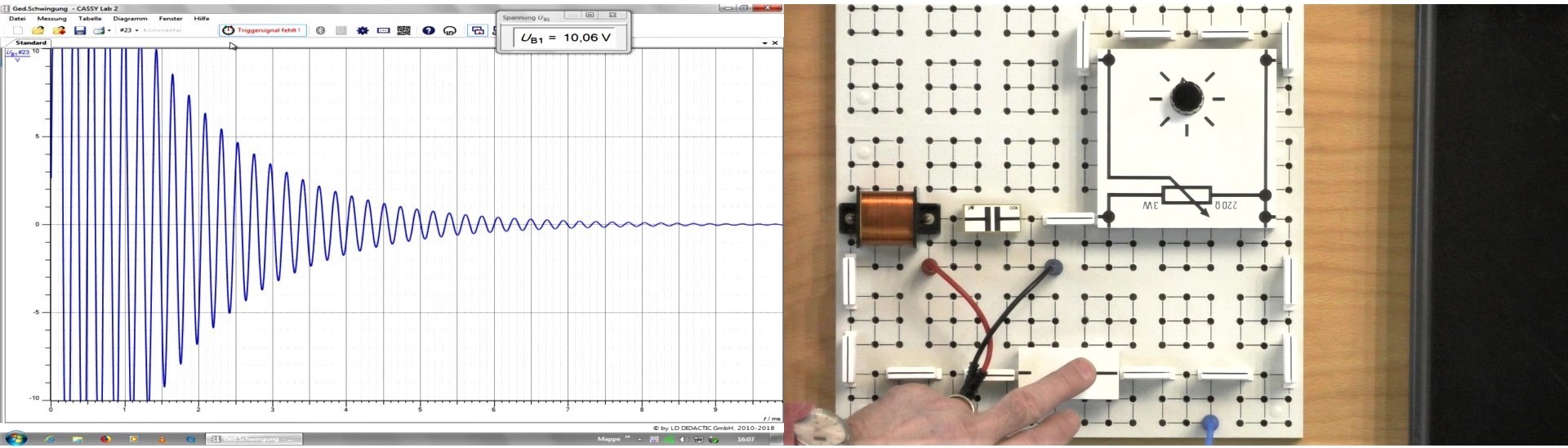

Video

Durchführung

Material:

Steckbrett (Sammlungsraum Schrank 20 Regal d)
Spule 500 Windungen (Sammlungsraum Schrank 20 Regal d)
Kondensator 330 nF (Sammlungsraum Schrank 20 Regal d)
Regelbarer Dämpfungswiderstand 220 Ohm (Sammlungsraum Schrank 20 Regal d)
Taster und Verbinder (Sammlungsraum Schrank 20 Regal d)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Verbindungskabel (Hörsaal Vorbereitungsraum Elektrowagen)


Aufbau:

Den Schwingkreis gemäß Abbildung aufbauen und mit dem Cassy-Interface verbinden. Das zugehörige File aufrufen. Spannungsausgang am Cassy auf 10-12 Volt einstellen und mit dem Steckbrett verbinden.


Durchführung:

Über den Taster den Schwingkreis anstoßen. Die Dämpfung des Kreises über das Potentiometer langsam erhöhen.

Dokumente

---

#tags

F 41.5, Schwingkreis, Spannungsverlauf, gedämpfte Schwingung, Dämpfung,
