Gegenkräfte fester Körper (Durchbiegen eines Tisches)

Allgemein

Eine Person steht auf einem Tisch oder drückt kräftig auf diesen, wodurch sich die Tischplatte leicht durchbiegt. Die nur sehr geringe Durchbiegung der Tischplatte wird über die Verkippung der daran angebrachten Spiegel, die den Strahl eines Laserpointers reflektieren und somit über den langen Lichtweg einen "Lichthebel" bilden, angezeigt. Eine Skala an der Wand "beurteilt" daraufhin die auf den Tisch ausgeübte Kraft.

Bilder

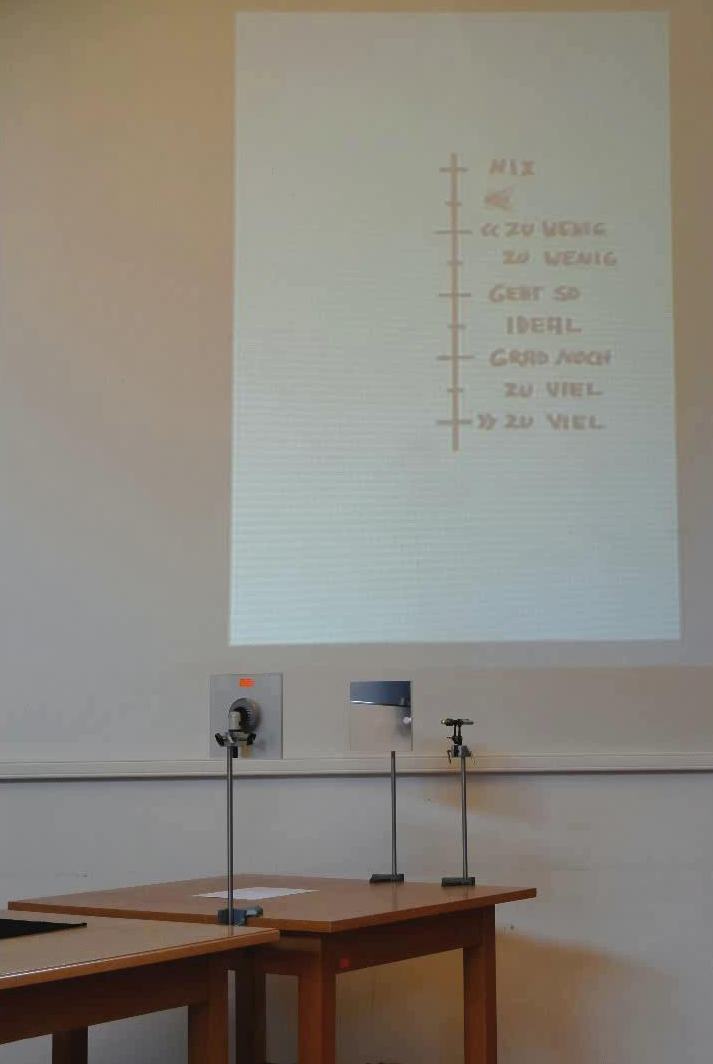

Versuchsaufbau

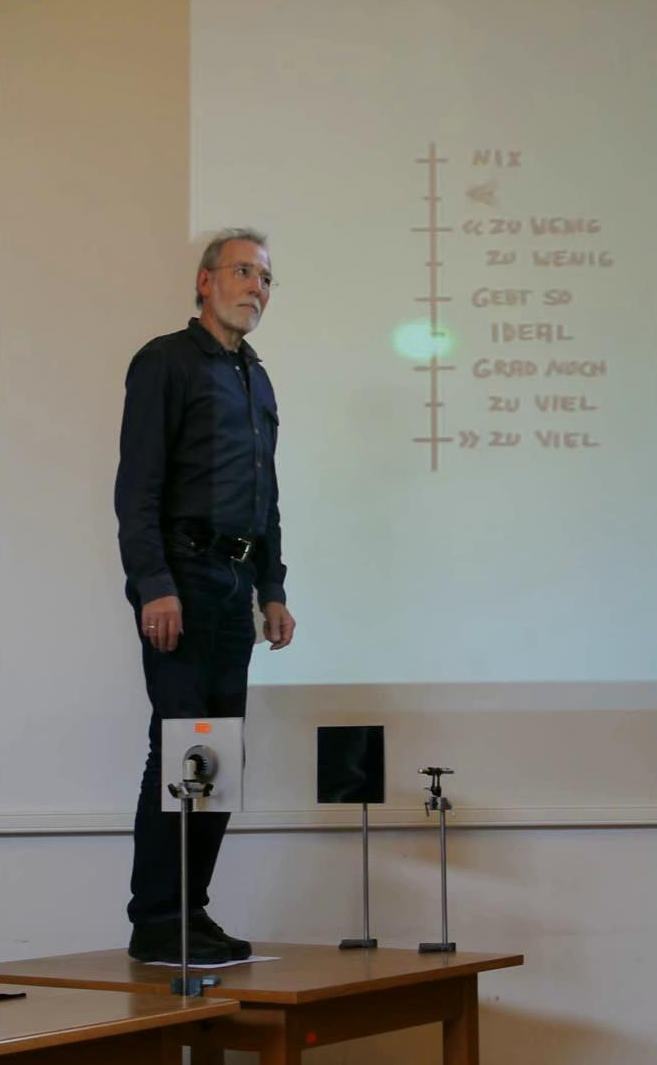

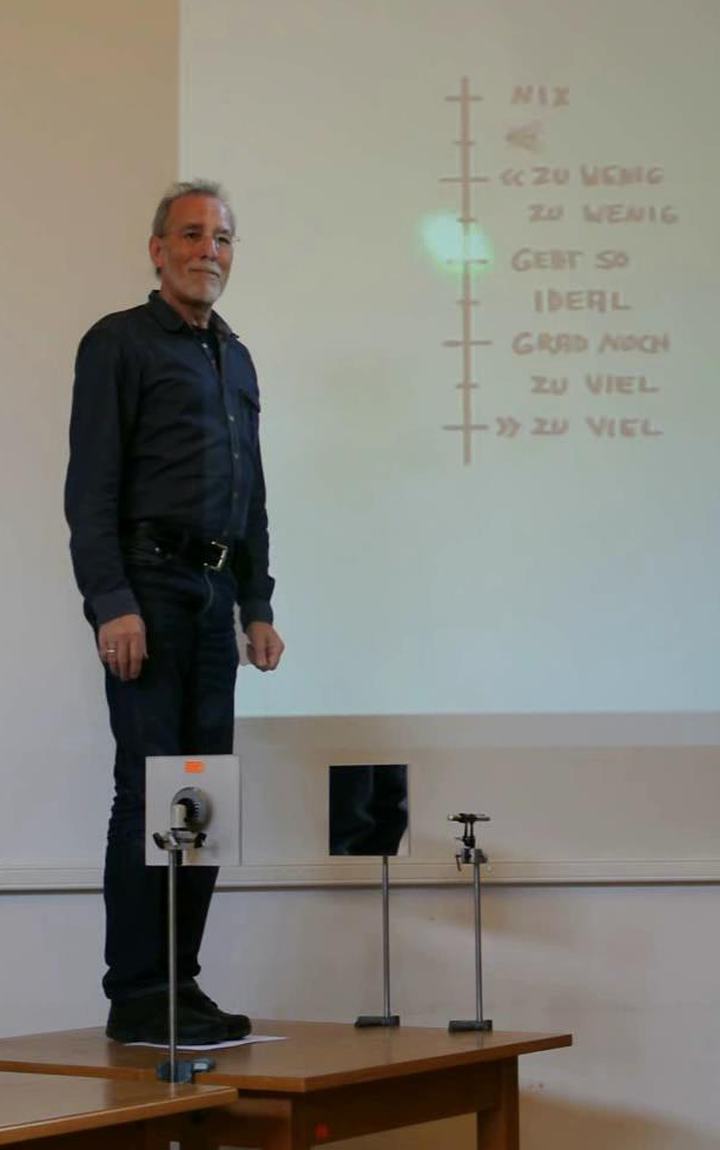

Herr Wentsch glänzt mit Idealgewicht ...









Video

Durchführung

Material:

Holztisch (Hörsaal bzw. Lager)
Spiegel (Sammlungsraum Schrank 13 Regal b)
Laserpointer (Hörsaal Vorbereitungsraum PC oder Sammlungsraum Schrank 20)
Skala (Sammlungsraum Schrank 52 Regal c - Ordner Folien-Scheiben-Maske) oder selbst malen
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)
Kleiner Tritt (Lager)
Kamera (Hörsaal Vorbereitungsraum)



Aufbau:

Die Spiegel so an der Tischkante befestigen, dass die auf dem Tisch stehende Person den Lichtstrahl nicht unterbrechen kann. Die volle Hörsaalbreite als Lichtweg ausnutzen und am besten, wie gezeigt, die Skala am Standort des Tisches projizieren. Nullpunkt durch Verkippen des Pointers einstellen.



Durchführung:

Tisch belasten.



Hinweise:

Vorsicht Oberflächenspiegel!



Dokumente

---

#tags

A 31.4, actio-reactio, Waage, Wow-Effekt
