Zirkulare und elliptische Polarisation durch Lambda 1/4-Platte

Allgemein

Auf einem weißen Schirm ist eine Zeichnung zu sehen, die durch eine Polarisationsfolie hindurchschimmert. Eine zweite, gleichgerichtete Folie stört den Lichtdurchsatz nicht. Dreht man die zweite Folie jedoch um 90 Grad, kann man die Zeichnung vollständig zum Verschwinden bringen. (Siehe auch Versuch G 52.1). Ein Lambda 1/4 Plättchen, das zwischen die Folien gestellt wird, macht die Zeichnung unabhängig von der Ausrichtung der zweiten Polarisationsfolie sichtbar. Ein zweites, vor das erste gestellte Lambda 1/4 Plättchen hebt diese Wirkung jedoch wieder auf, die Zeichnung verschwindet.

Bilder

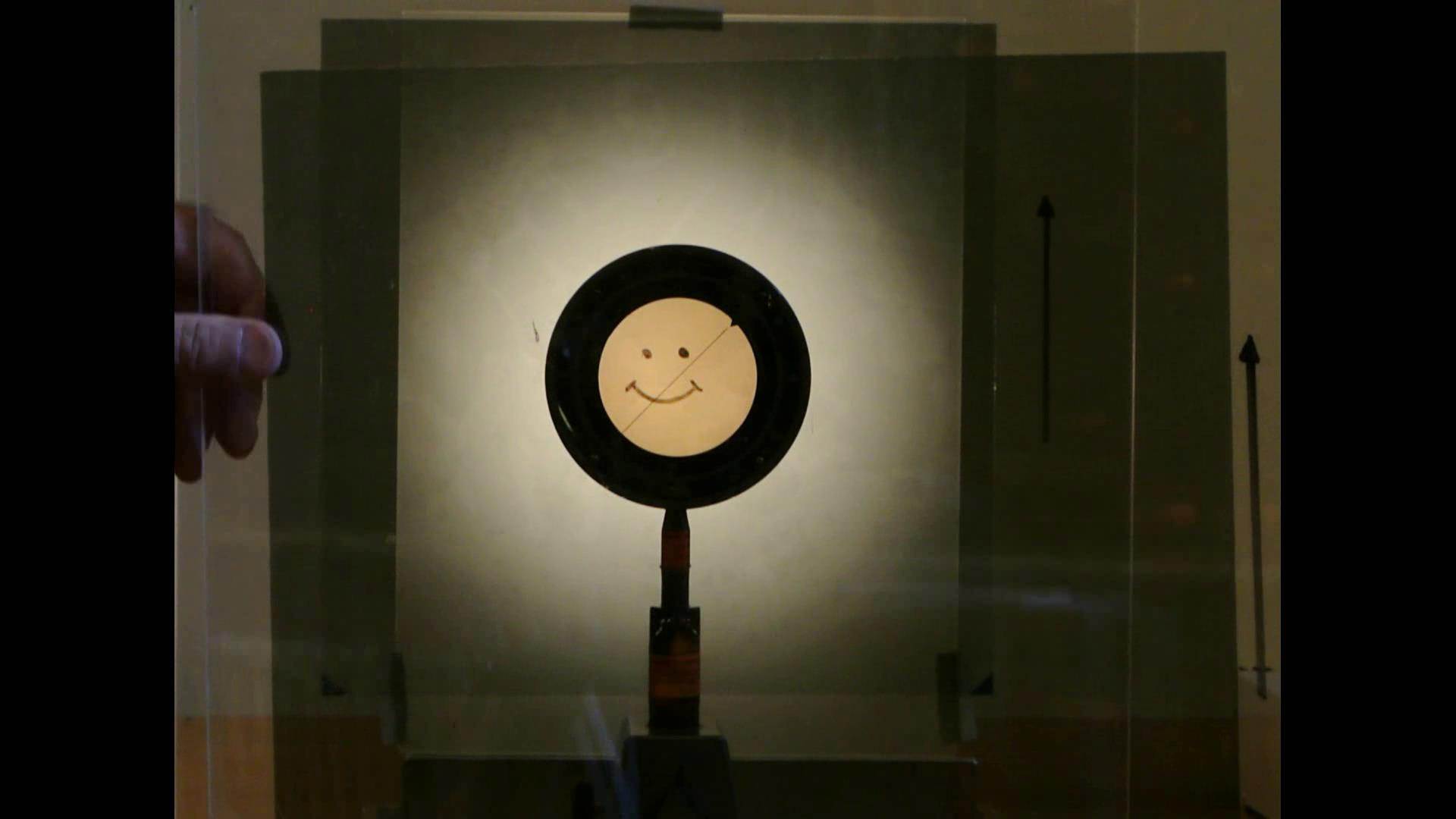

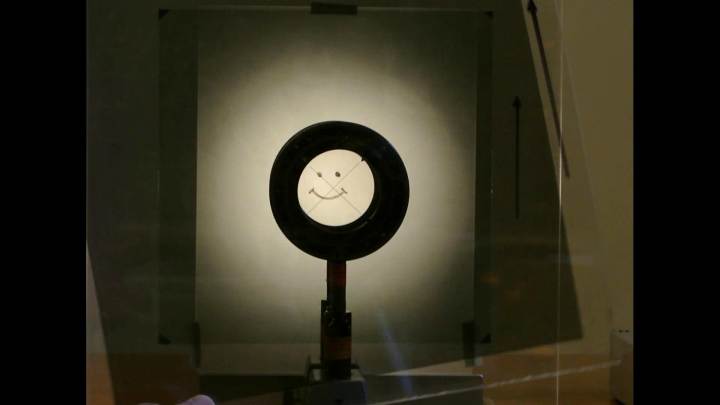

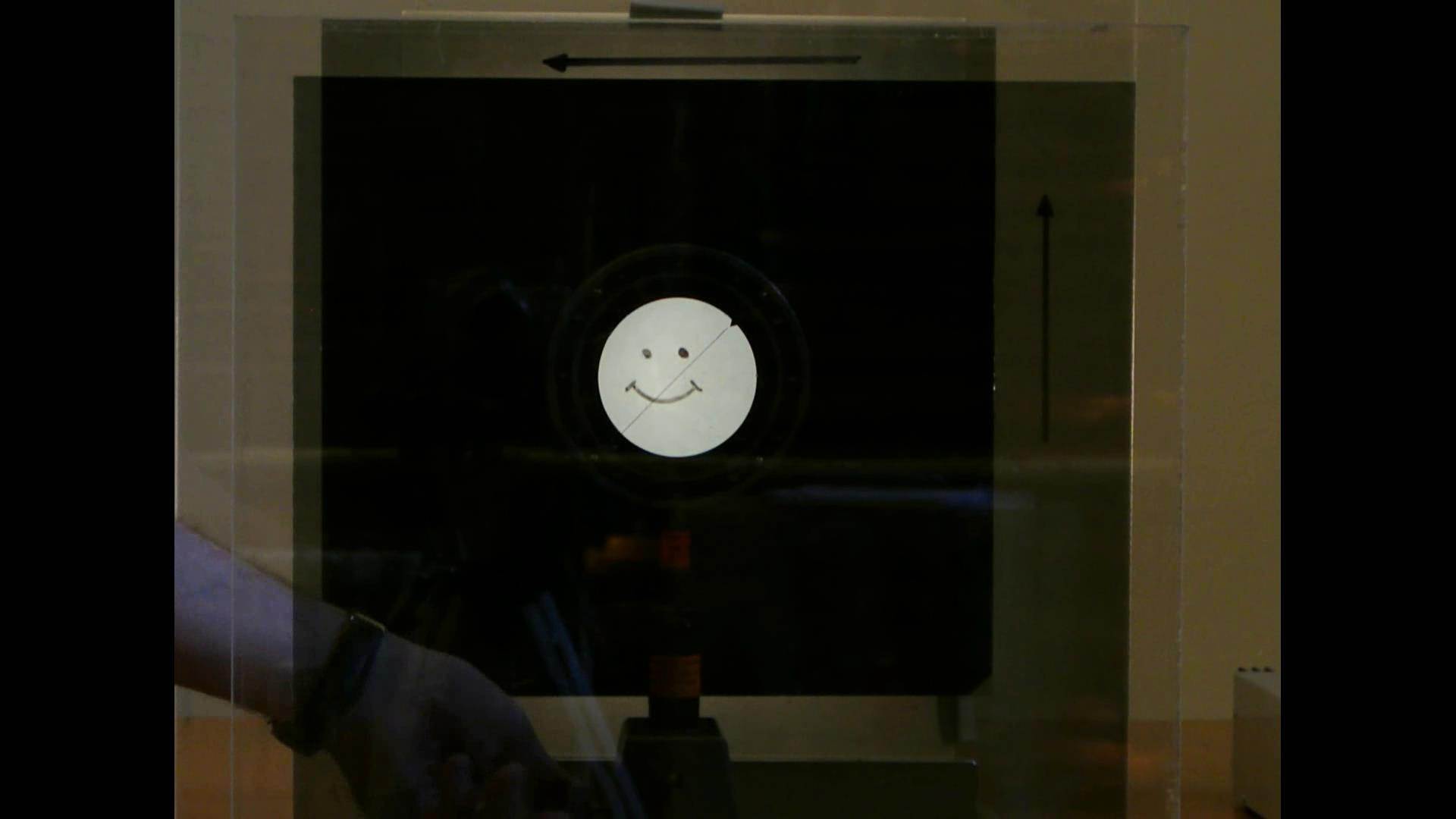

Das Lambda 1/4 Plättchen zwischen den Folien lässt den Smiley wieder erscheinen.









Bei zwei hintereinander aufgestellten Lambda 1/4 Plättchen verschwindet der Smiley, wenn die Polarisationsfolien im rechten Winkel zueinander aufgestellt sind.




Video

Durchführung

Material:

Große Polarisatonsfolien auf Plexigestell (Sammlungsraum Schrank 13 Regal d)
Streulichtscheibe (Sammlungsraum Schrank 13 Regal d)
Lambda 1/4 Plättchen im Halter 2x (Hörsaal Vorbereitungsraum Schrank 27 Regal b)
Reiter 2x (Hörsaal Vorbereitungsraum Schrank 28 Regal b)
Zeissschiene 30 cm (Hörsaal Vorbereitungsraum)
Kleine Standlampe zur Ausleuchtung der Folie (Sammlungsraum Schrank 13 Regal c)
Kleintrafo für Lampe (Hörsaal Vorbereitungsraum Schrank 24 Regal c)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Streulichtscheibe vor der Polarisationsfolie aufstellen (mit Tesa befestigen) und mit der Standlampe ausleuchten. Zweiten Polarisator in die Halterung einsetzen.



Durchführung:

Polarisatoren kreuzen und durch Einstellen des um 45 Grad zur Polarisationsrichtung des einfallenden Lichtes gedrehten Lambda 1/4 Plättchens das Sichtfeld wieder aufhellen, das Licht ist nun zirkular polarisiert. Dreht man nun den Analysator so, ist bei keiner Stellung des Analysators absolute Dunkelheit zu erreichen. Ein zweites Lambda 1/4 Plättchen, das gegenüber dem ersten um 90 Grad verdreht wurde, führt nun wieder zur Verdunkelung.
