Hochstrom

Allgemein

In zwei Versuchsanordnungen kann die Funktionsweise von Transforamtoren gezeigt werden. In dieser das Heruntertransformieren von Netzspannung um den Faktor 100 was zu sehr hohen Strömen führt die u.A. zum Elektroschweißen genutzt werden können.


Bilder


Versuchsaufbau







Video

Durchführung

Material:

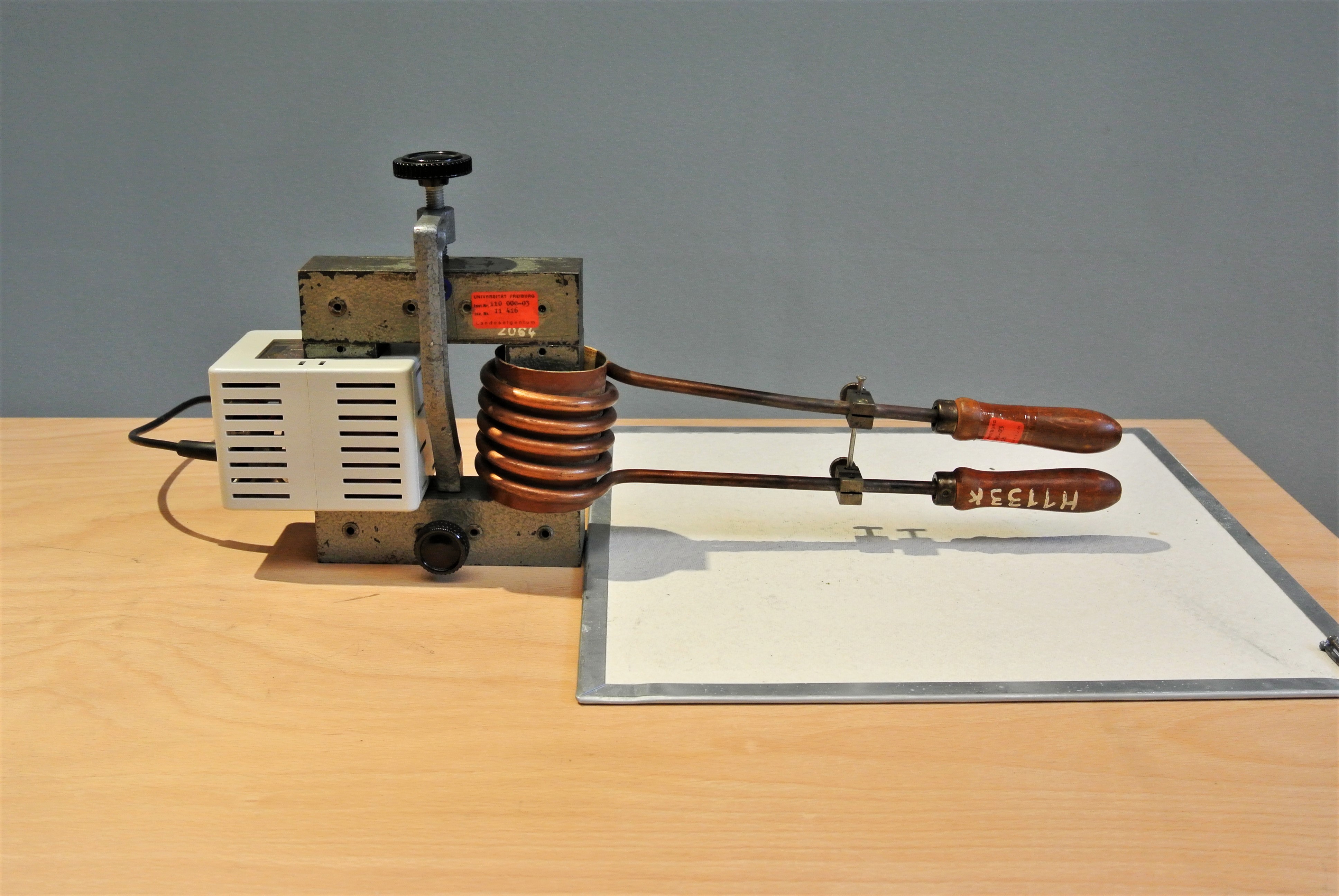

Aufbautrafo mit Spule 500 Wicklungen Primär und Spule 5 Windungen sekundär (Sammlungsraum Schrank 18 Regal a/b)




Aufbau:

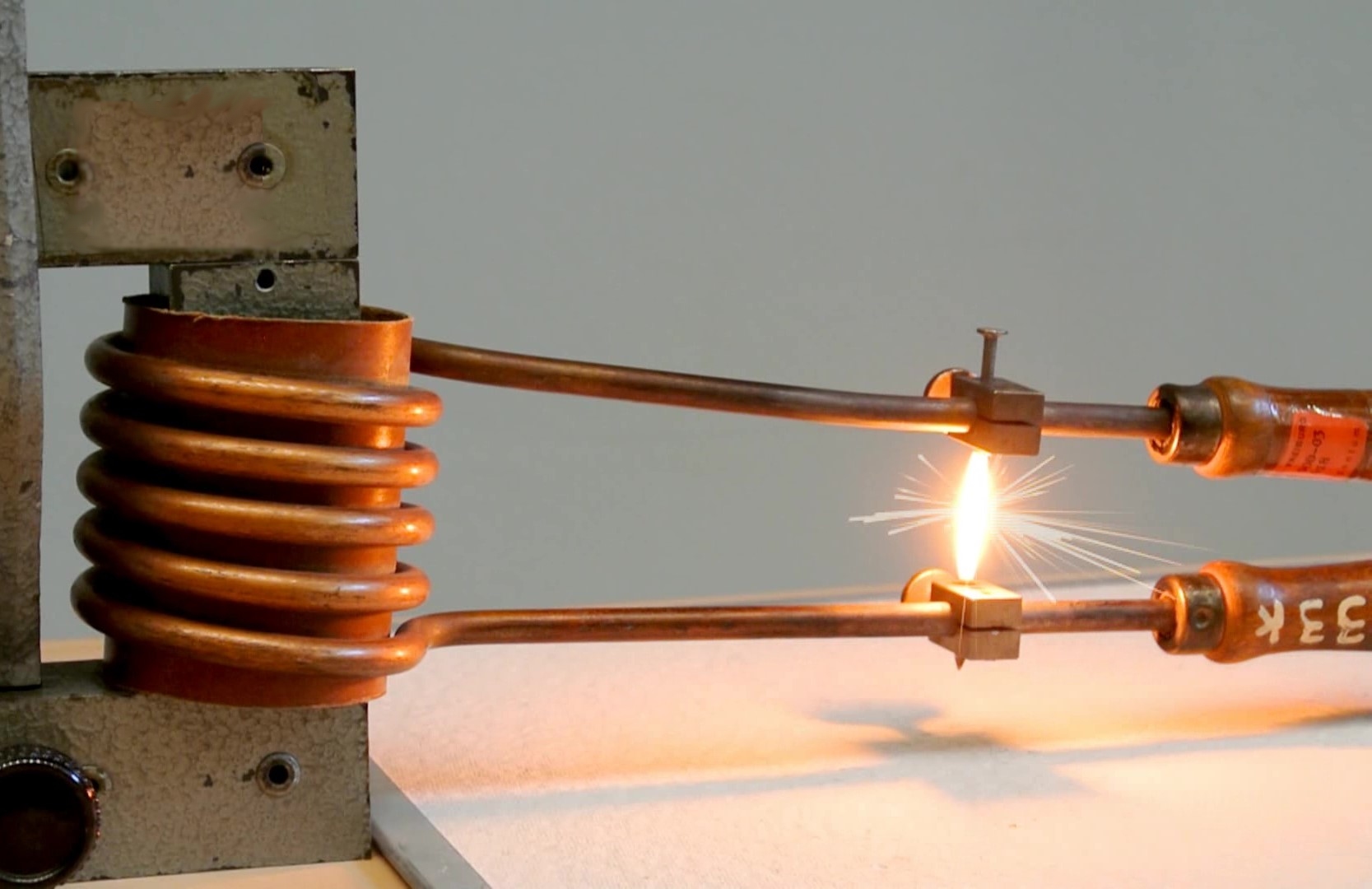

Bei der Spule mit 5 Windungen zum Schweißen einen Eisennagel als Verbindungssteg einsetzen und durch Zusammendrücken der Griffe eine kleine mechanische Vorspannung bewirken, die die Griffe nach dem Durchglühen des Nagels auseinander zieht.


Durchführung:

Einschalten und beobachten.



Dokumente

---

#tags

F 31.6, Schweißen, Übersetzungsverhältniss,
