Dioden-Einweg und Brückengleichrichtung

Allgemein

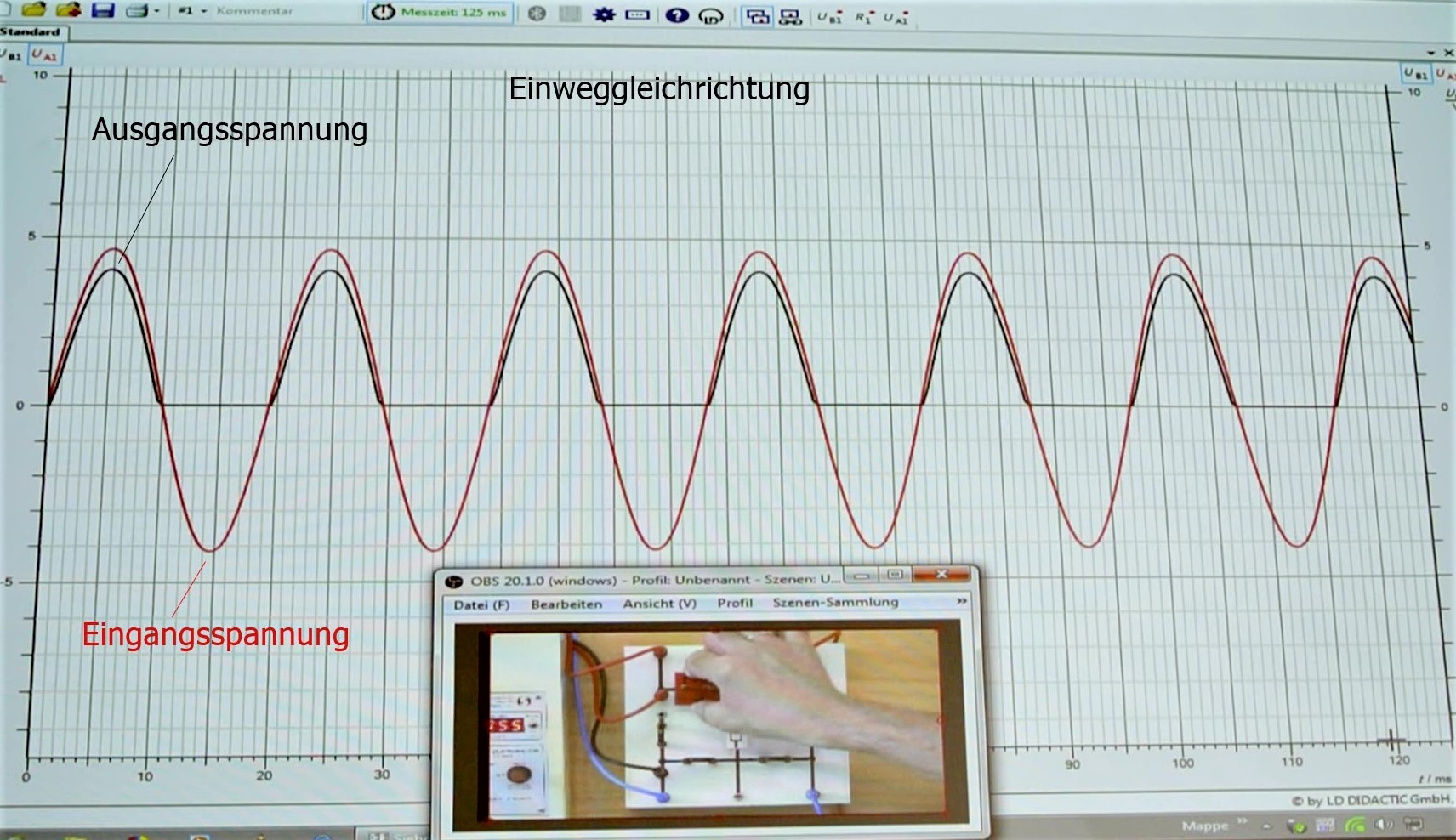

Erzeugung einer Gleichspannung aus einer Wecheselspannung. Eine sinusförmige Wechselspannung von ca. 50 Hz wird als Eingangsspannung angelegt. Am Ausgang der Einweg-Gleichrichterschaltung entsteht eine pulsierende Gleichspannung, die durch geeignete Kondensatoren geglättet werden kann.


Bilder

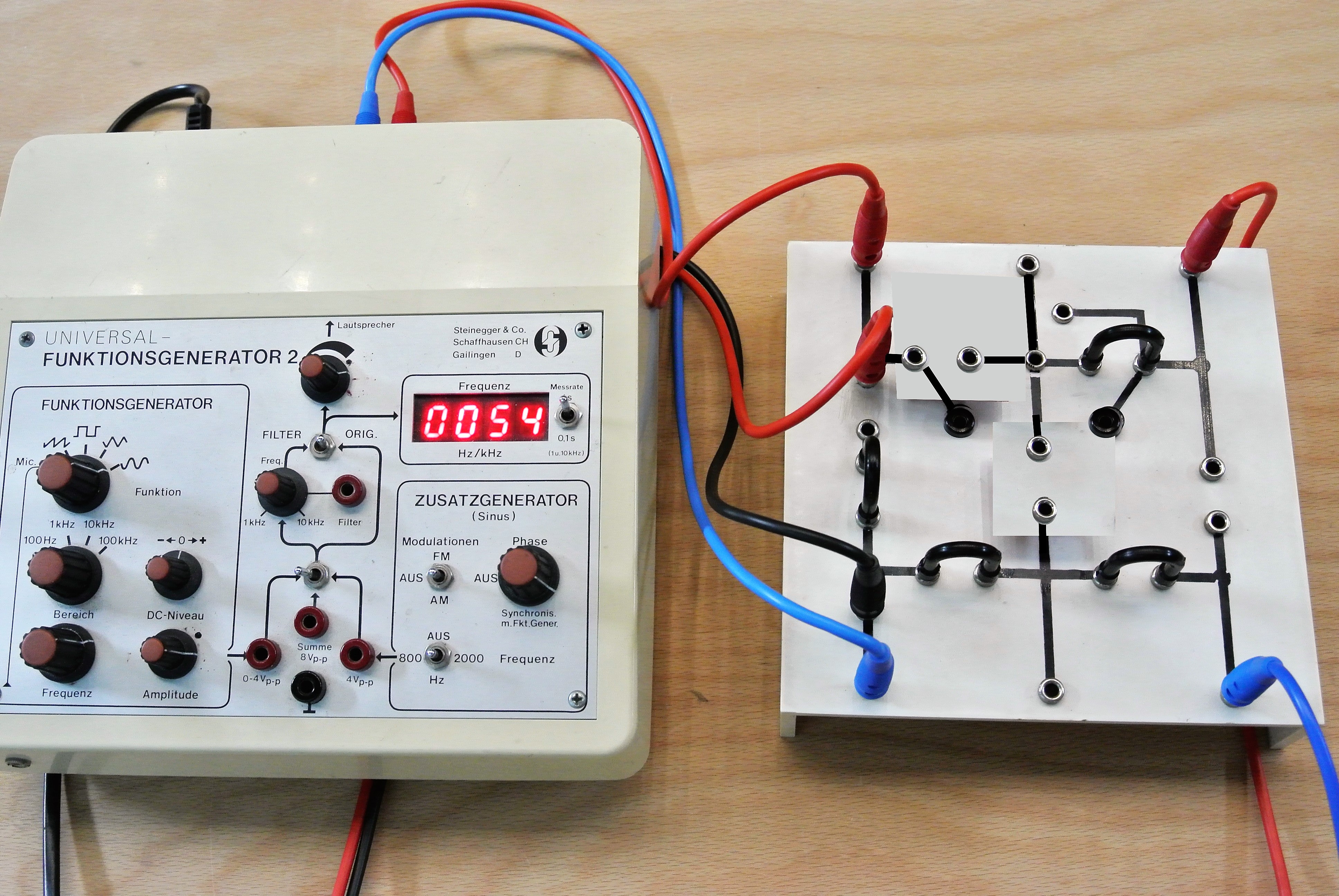

Versuchsaufbau












Video

Durchführung

Material:

Steckbrett(Sammlungsraum Schrank 20 Regal b/c)
Diode (Sammlungsraum Schrank 20 Regal b/c)
Brückengleichrichter (Sammlungsraum Schrank 20 Regal b/c)
Kondensator 33 µF (Sammlungsraum Schrank 20 Regal b/c)
Kondensator 1000 µF (Sammlungsraum Schrank 20 Regal b/c)
Widerstand 1000 Ohm(Sammlungsraum Schrank 20 Regal b/c)
Cassy-Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Funktionsgenerator Steinegger (Sammlungsraum Schrank 31 Regal d)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)

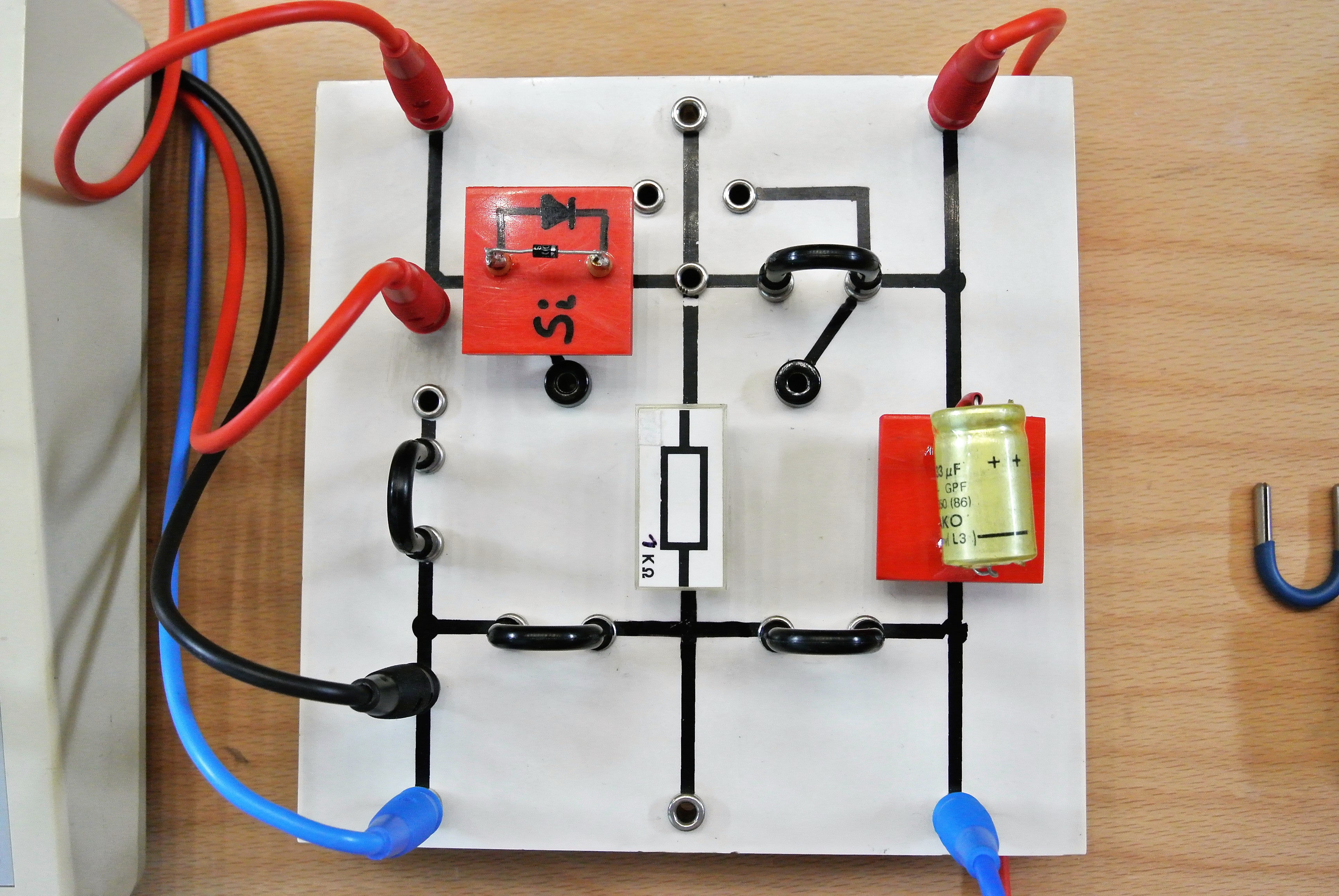

Aufbau:

Schaltkreis aufbauen und mit dem Funktionsgenerator und dem Interface verbinden. Cassy-File (Siebglied) aufrufen und falls gewünscht, Parameter ändern. Eine Frequenz von 50 Hz am Funktionsgenerator einstellen und die Amplitude anpassen.



Durchführung:

Die Bauteile nacheinander einsetzen und das Oszilloskopbild beachten.




Dokumente

---

#tags

F 34.2, Gleichrichter, Diode, Graetz, Glättung, Siebglied,
