Hologramm

Allgemein

Der Versuch zeigt die Rekonstruktion der Wellenfronten eines Holograms zu einem dreidimensionalen Bild. Betrachtet man das virtuelle Bild des Holograms aus unterschiedlichen Richtungen, verändert sich auch das räumliche Bild des Objektes(Parallaxenverschiebung), so dass man auch hinter das Objekt sehen kann, was durch das Bewegen der Kamera vor dem Hologramm eindrucksvoll zu sehen ist. Grenzt man durch eine Maske das ausgeleuchtete Hologramm auf einen Bruchteil dessen ein, kann auch gezeigt werden, dass mit einem beliebigen Teilstück des Holograms das
gesamte Bild erzeugt werden kann.

Bilder

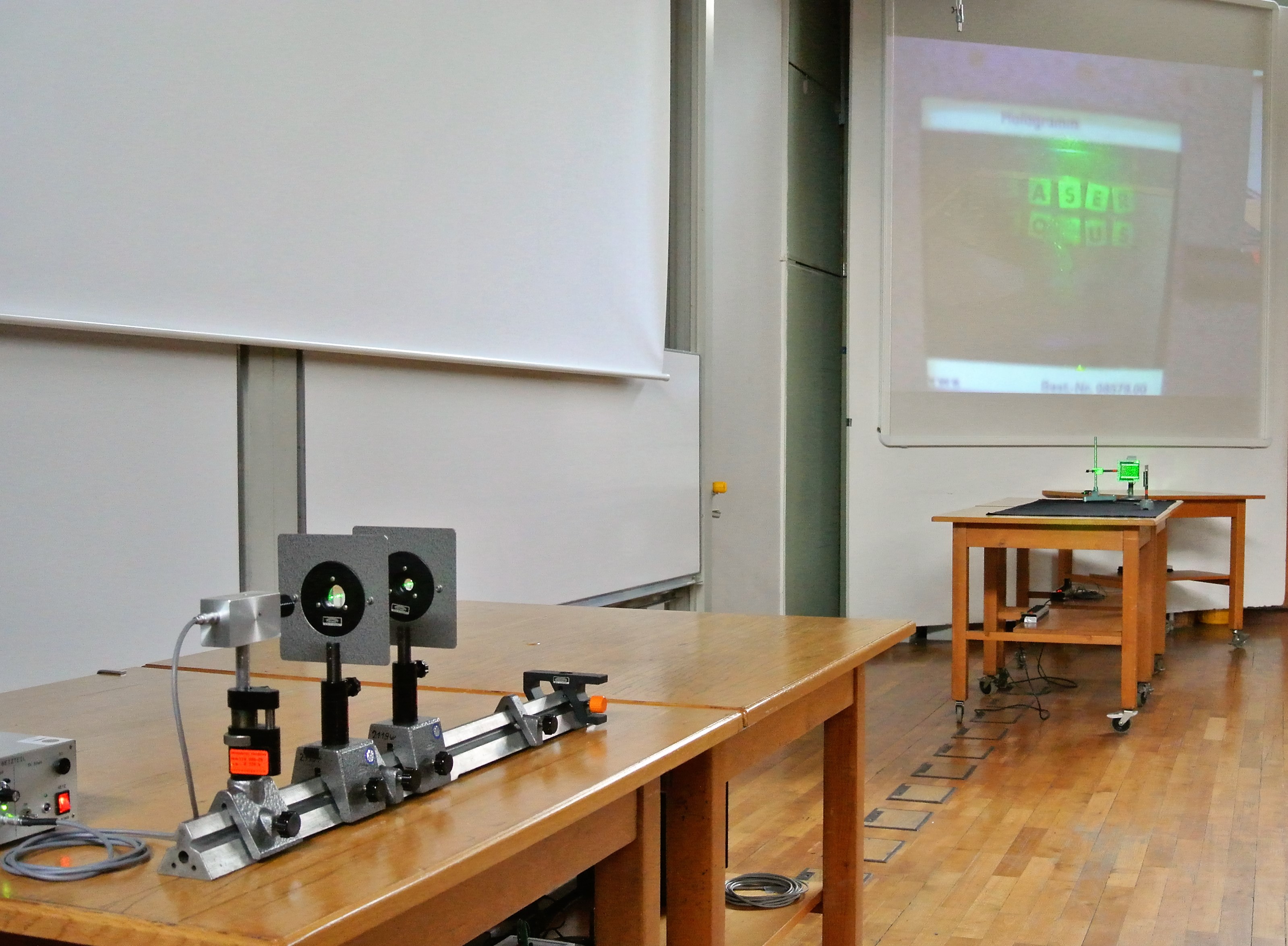

Versuchsaufbau

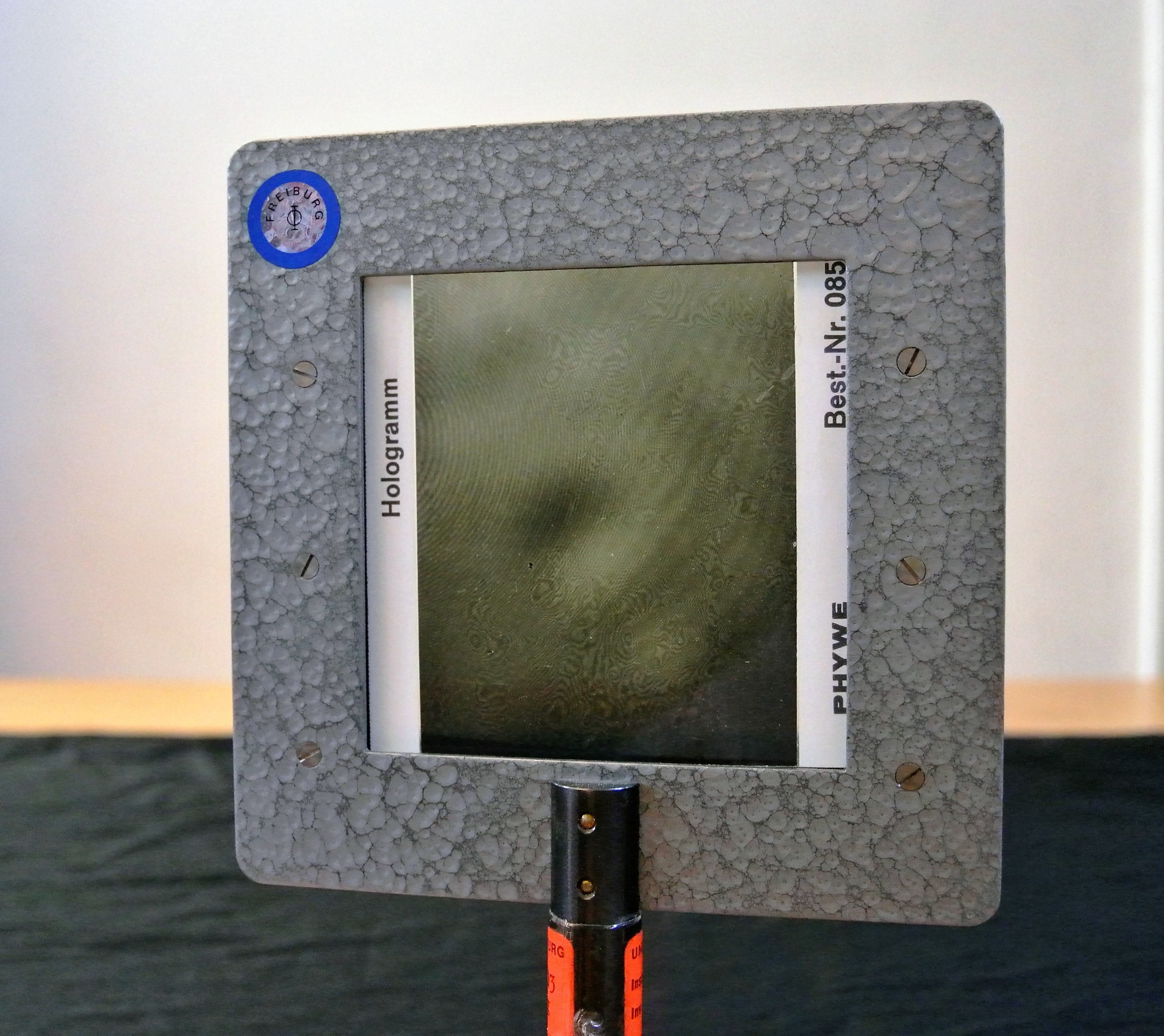

Hologramm im inkohärenten Licht betrachtet

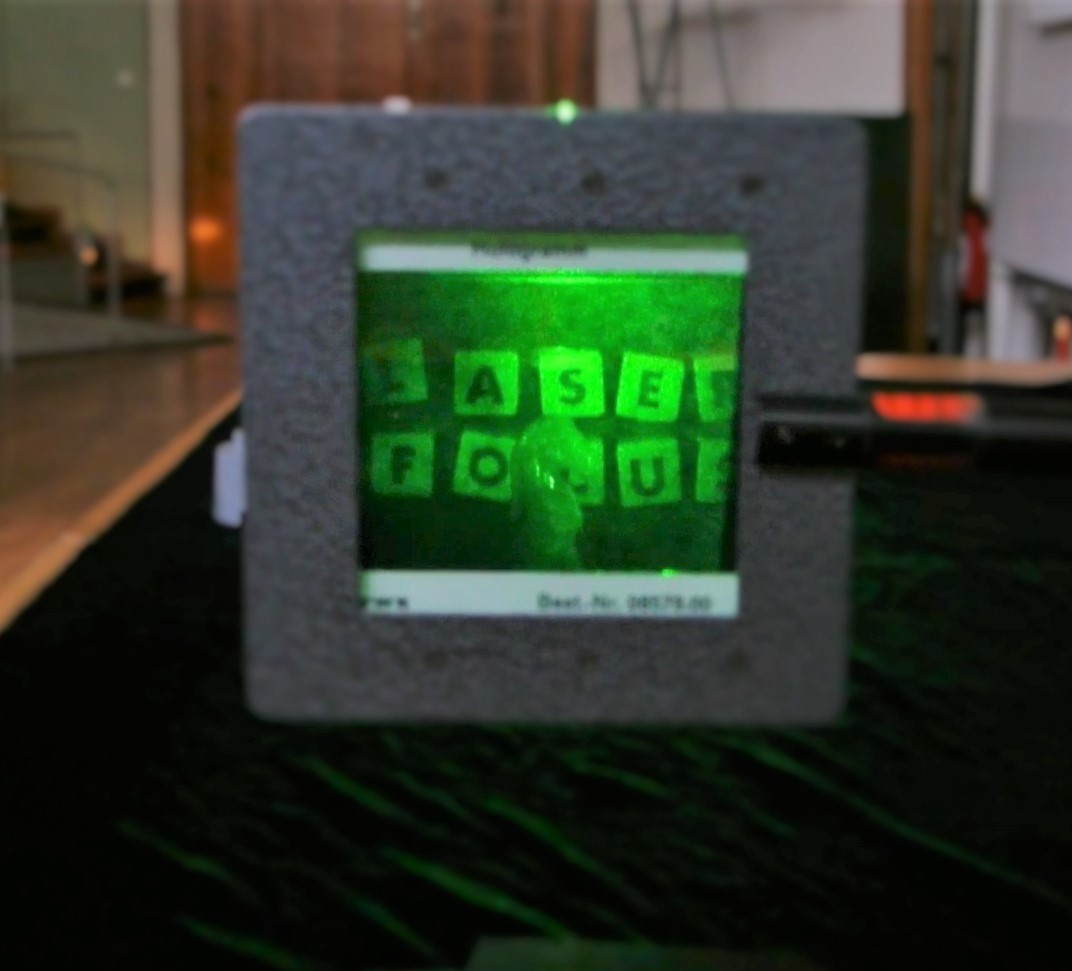

Hologramm mit kohärentem Licht beleuchtet.

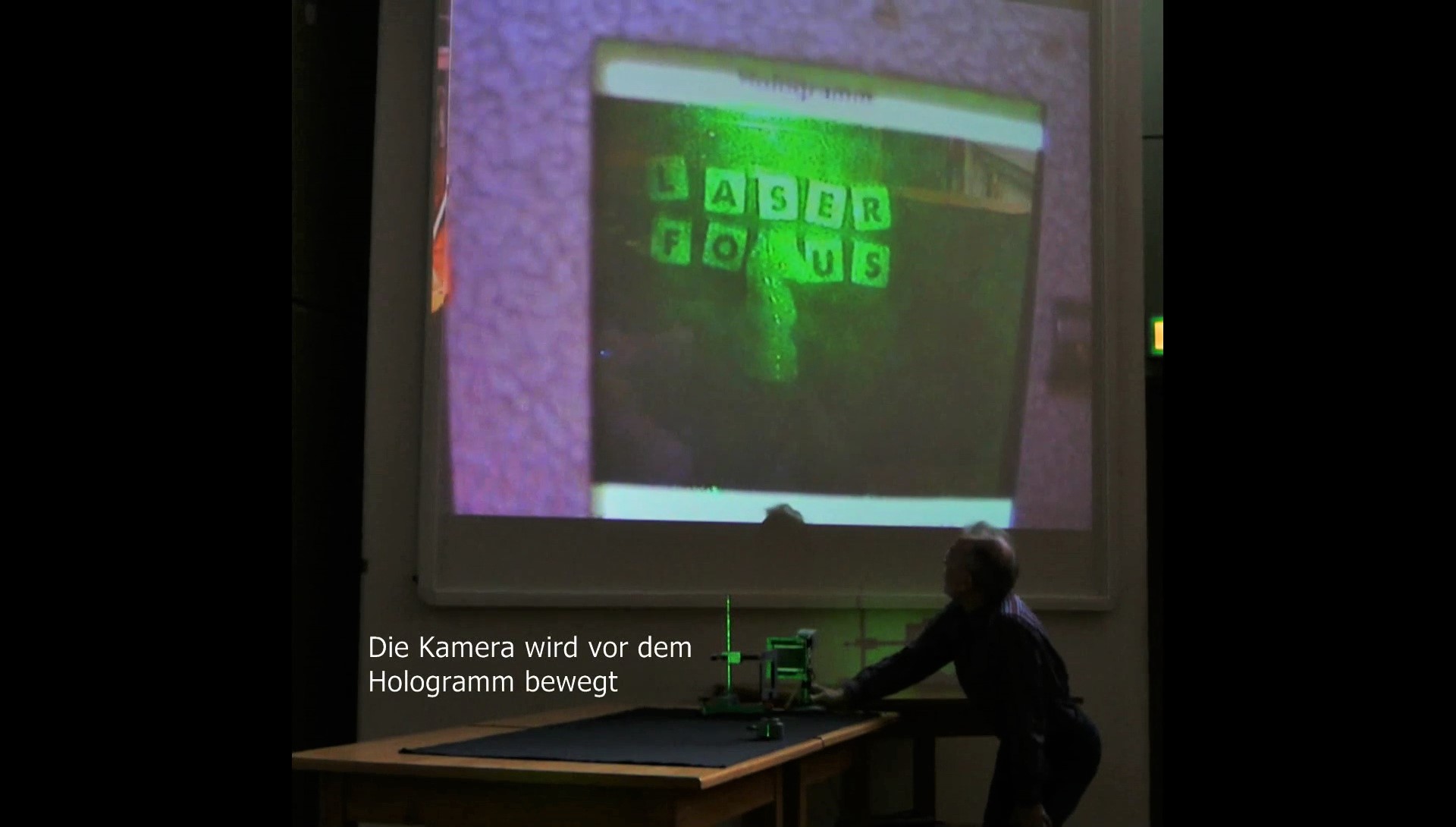

Video

Durchführung

Material:

Laser(Sammlungsraum Schrank 55 Regal d)
Linsen 20+50mm(Sammlungsraum Schrank Regal 55 d)
Hologramm(Sammlungsraum Schrank 21 Regal b)
Netzteil(Sammlungsraum Schrank 21 Regal b)
Halter für Hologramm(Sammlungsraum Schrank 26/27 Regal c)
Zeiss-Schiene(Hörsaal Vorbereitungsraum Schrank 28)
Reiter(Hörsaal Vorbereitungsraum Schrank 28 )
Stativmaterial(Hörsaal Vorbereitungsraum Schrank 25)
Kleine Kamera(Hörsaal Vorbereitungsraum)
Schwarzes Tuch(Sammlungsraum Schrank 31 Boden)



Aufbau:

Den Laser auf der Zeiss-Schiene befestigen und mit dem durch die Linsen aufgeweiteten Strahl das Hologram flächig
ausleuchten. Im Bereich hinter dem Hologramm, den Tisch mit dem schwarzen Tuch abdecken.




Durchführung:

Mit der kleinen Kamera das virtuelle Bild des Holograms dynamisch projizieren. Mit der Lochmaske einen großen Teil des Holograms abdecken und das nun durch ein Teilstück vom Hologramm gesehene Bild projizieren.






Sicherheitshinweise:

Nicht in den unaufgeweiteten Strahl blicken!


Dokumente

---

#tags

G 14.3 Hologramm, Phasen, Amplituden, Schwärzung, Wellen, Interferenz,
