Tesla Trafo mit Musik (DRSSTC)

Allgemein

Ein kleiner, audiomodulierter Tesla-Trafo. Ein MIDI-Signal wird benutzt um die hochfrequenten Entladungen zu steuern, sie ein und auszuschalten. Durch die Expansion der durch die Plasmaentladungen erwärmten Luft, wird das MIDI-Signal hörbar. Dies entspricht etwa den Druckschwankungen welche ein herkömmlicher Lautsprecher mit Membrane erzeugt.

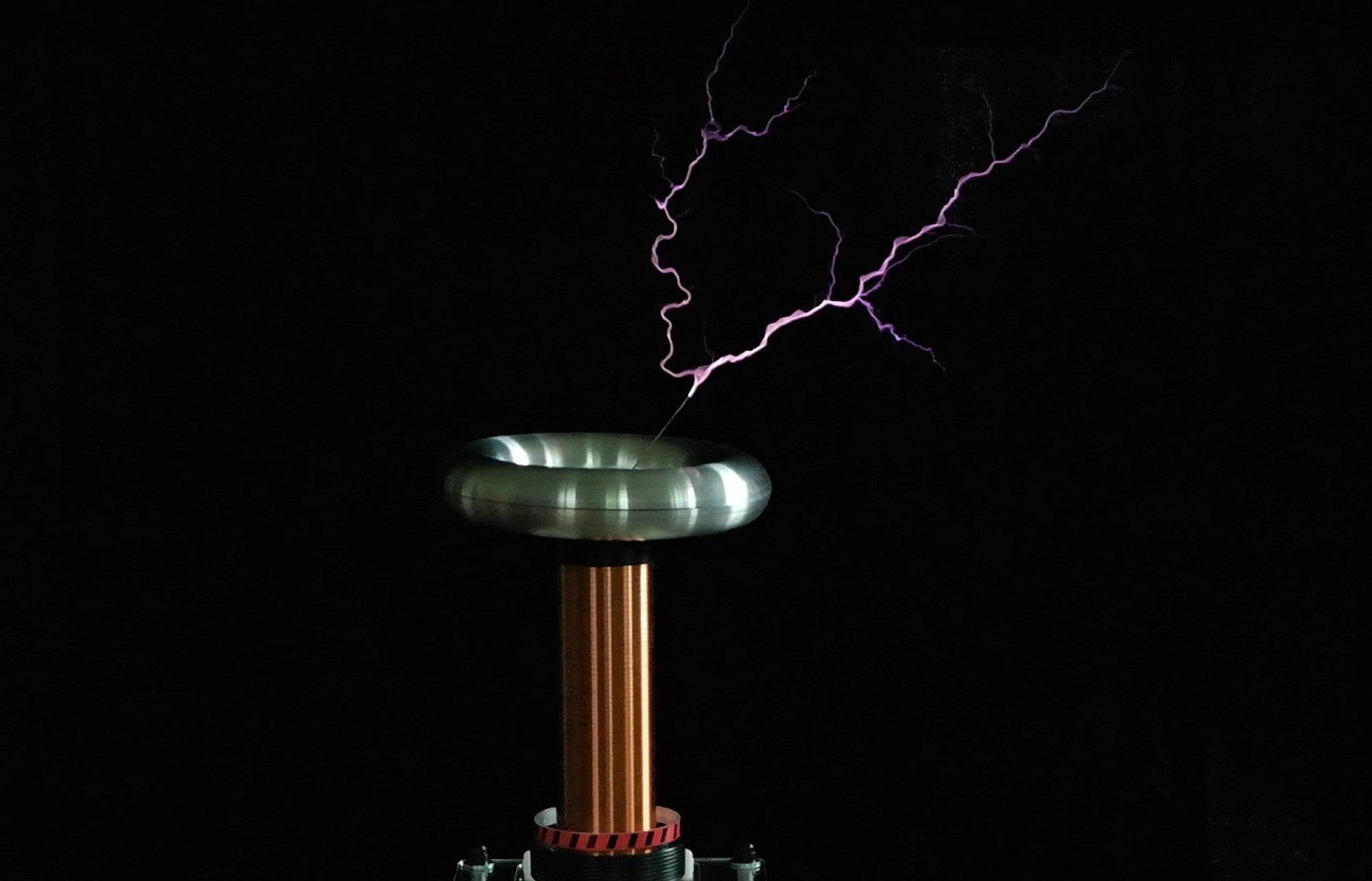

Bilder


Versuchsaufbau

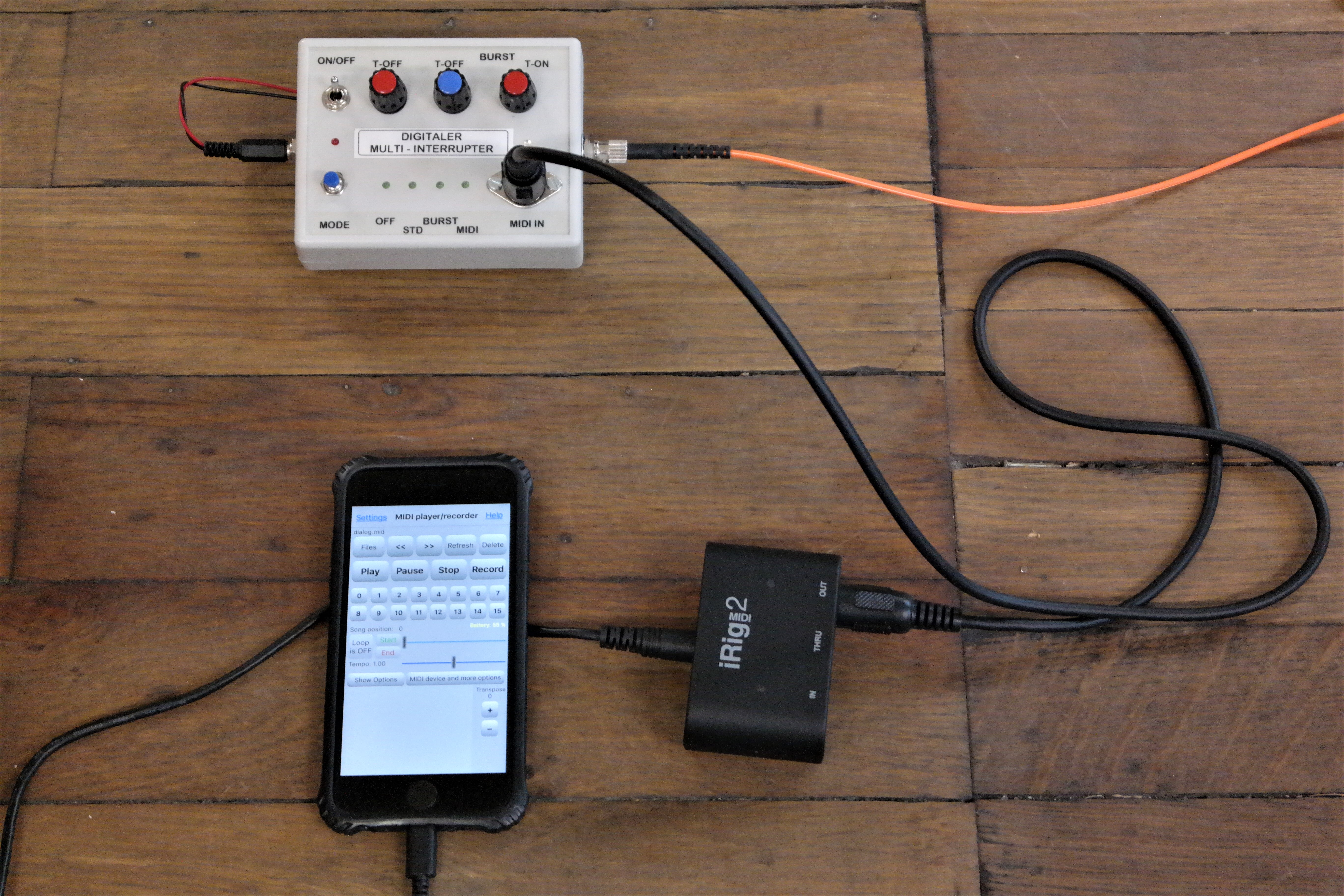

Interrupter und Midi-Interface



Video

Durchführung

Material:

Kleiner Tesla-Trafo(DRSSTC) (Sammlungsraum Schrank 16)
Multi-Interrupter mit LWL-Kabel (Sammlungsraum Schrank 16 Regal b)
9 Volt Batterie und Anschlußkabel (Sammlungsraum Schrank 16 Regal b)
Midi-Interface mit Anschlußkabeln für iPhone/PC/Android (Sammlungsraum Schrank 16 Regal b)
Midi Verbindungskabel (Sammlungsraum Schrank 16 Regal b)
Smart-Phone mit Midi-App oder Midi-Eingabegerät/Keyboed etc. Eigene Geräte mitbringen.



Aufbau:

Den Trafo mit Netzspannung versorgen und das LWL-Kabel anschließen. Den Interrupter am LWL-Kabel anschließen und mit Spannung(9 Volt-Batt. oder Netzteil 9-24  Volt DC)versorgen. Das MIDI-Interface mit dem beiliegenden MIDI-Kabel mit dem Interrupter verbinden und (wahlweise)ein Smart-Phone mit MIDI-App als Eingabegerät anschließen.


Durchführung:

Darauf achten, dass eine Breakoutspitze auf dem Torus angebracht ist. Den Kippschalter am Teslatrafo einschalten. Das Lüftergeräusch für die Kühlung der Endstufe  ist zu hören. Auf einen Mindestabstand von 3 Metern zwischen Trafo und Interrupter achten(Streufeld). Die Regler auf dem Interrupter an den Linksanschlag drehen. Den Interrupter einschalten. Nach dem Einschalten leuchtet die LED im OFF- Mode. Mit dem blauen Taster nun den gewünschten Mode einstellen. Im Standard-Mode ist die T-off Zeit einstellbar. Im Burst-Mode ist die T-off und die T-on Zeit, sowie die Sweep Zeit einstellbar. Ein weiterer Druck auf den Taster und man gelangt in den Midi-Mode, der über das angeschlossene Midi Interface eine Audiomodulation ermöglicht. Am angeschlossenen Smart-Phone die Midi-App aufrufen und ein entsprechendes File aussuchen und abspielen. Nicht jedes Midi-File ist brauchbar zu diesem Zweck! Es können auch nur monophone MiDiI-Dateien abgespielt werden! Den Trafo nicht länger als zehn Minuten am Stück betreiben, zwischendurch abkühlen lassen. Er ist sehr laut und die Ozonbildung ist beträchtlich!


Hinweise:

Ozon-Bildung!!
Den Trafo niemals ohne Breakoutspitze betreiben!!!!!!!!!!!!!!!!!!!!!!!
Den Interrupter und damit den Trafo, nur in einem Sicherheitsabstand von min. 3 Meter zum Trafo in Betrieb nehmen, sonst kann es zu Störungen der Mikroprozessorsteuerung durch das Streufeld des Trafos kommen, was im schlimmsten Fall zur Zerstörung der Elektronik führen kann!!!!
Es können nur monophone MIDI-Dateien abgespielt werden!


Sicherheitshinweise:

Vorsicht Hochspannung!
