Flexibler Hohlleiter

Allgemein

Die von der Hornantenne abgestrahlte elektromagnetische Welle wird durch einen Hohlleiter geführt.


Bilder

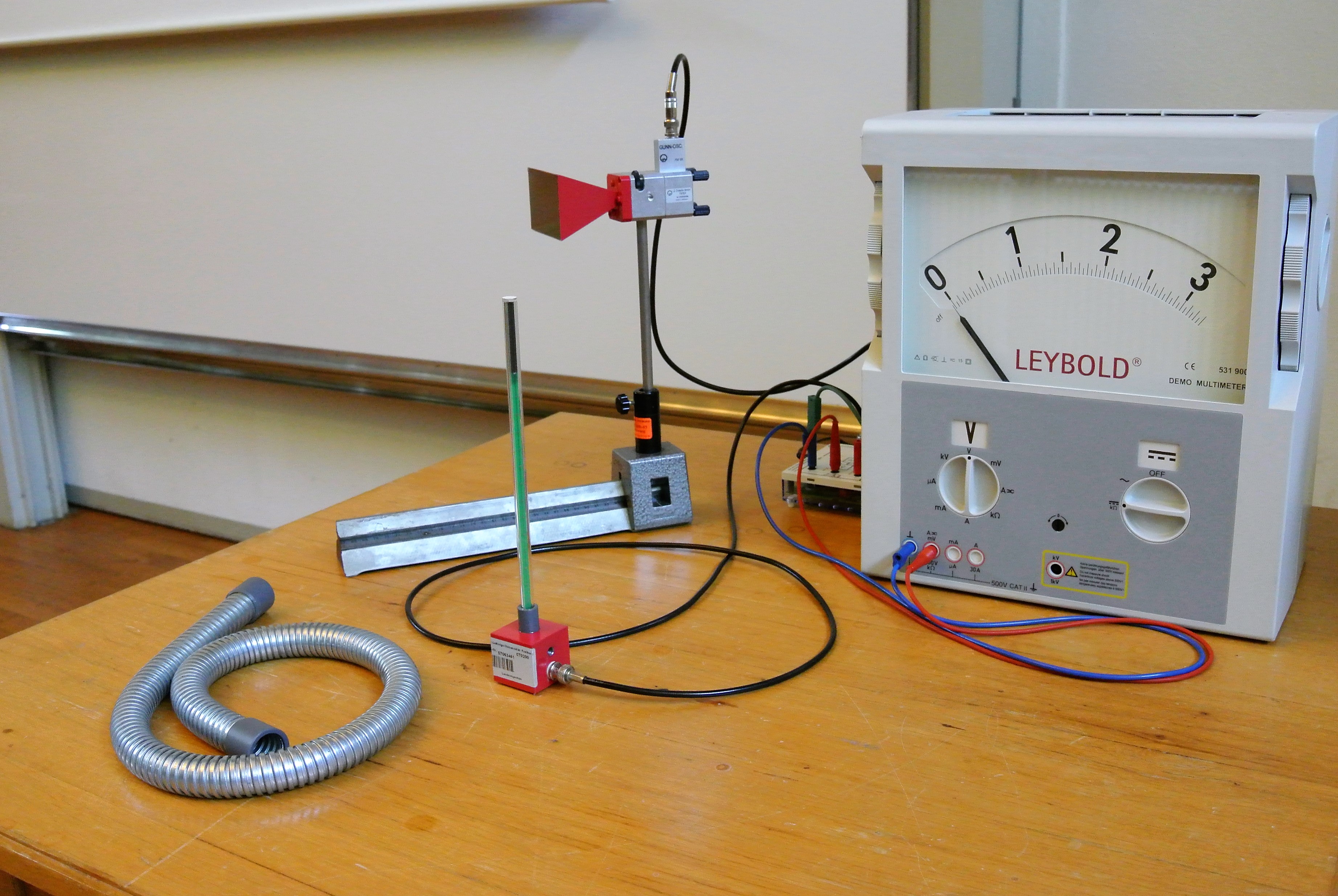

Versuchsaufbau













Video

Durchführung

Material:

Gunn-Diode mit Hornantenne auf Stiel(Sammlungsraum Schrank 22 Regal d)
E-Feldsonde(Sammlungsraum Schrank 22 Regal d)
Gunn-Betreibsgerät(Sammlungsraum Schrank 22 Regal d)
Flexibler Hohlleiter(Sammlungsraum Schrank 22 Boden)
Piezo-Lautsprecher(Sammlungsraum Schrank 15 Regal a)
Demo-Messgerät(Hörsaal Vorbereitungsraum Schrank 30 b)
Zeiss-Schiene(Hörsaal Vorbereitungsraum Schrank 28)
Reiter(Hörsaal Vorbereitungsraum Schrank 28)
Stativmaterial(Hörsaal Vorbereitungsraum Schrank 25)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)
2 HF-Kabel(Hörsaal Vorbereitungsraum Kabelwagen)



Aufbau:

Die Gunn-Diode auf der Zeiss-Schiene befestigen. Die Diode und die E-Feldsonde über die HF-Kabel mit dem Betriebsgerät verbinden. Den Lautsprecher und das Voltmeter am Betriebsgerät anschließen und das Betriebsgerät mit dem Einstecken des Steckernetzteils in Betrieb nehmen. Gegebenenfalls die Modulationsfrequenz ändern.




Durchführung:

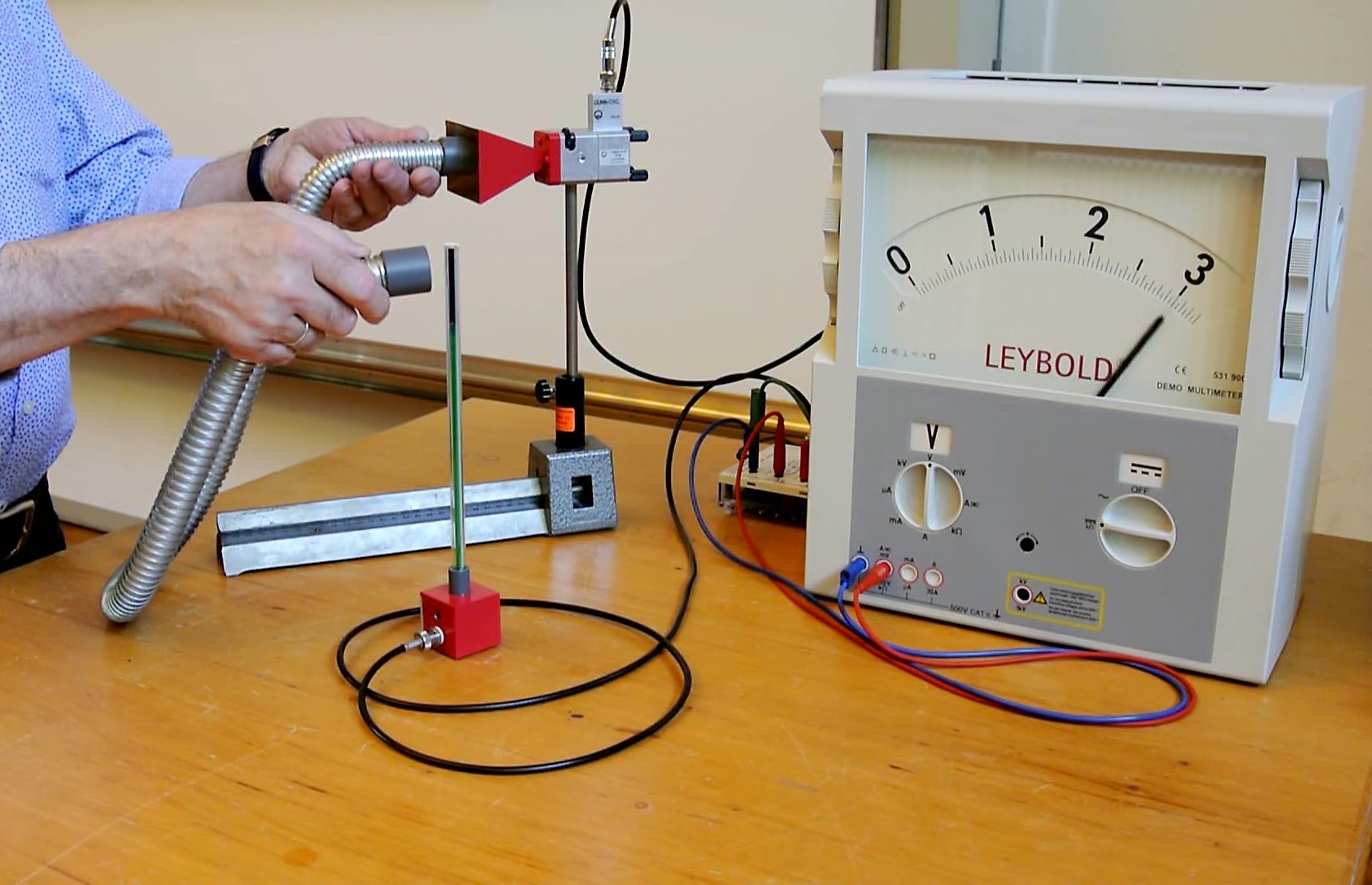

Die E-Feldsonde abseits des Strahlbereichs der Hornantenne aufstellen. Eine Seite des Flex-Rohres in die Hornantenne halten und die andere Seite direkt vor die E-Feldsonde.




Dokumente

---

#tags

G 12.8  Elektromagnetische Welle, Gunn, Gunn-Diode, Wellenlänge, Hohlleiter, Klystron
