Ladungstrennung im Kondensatorfeld

Allgemein

Zwei sich berührende Metallplatten werden im Feld eines Plattenkondensators getrennt und die darauf enthaltenen Ladungen gemessen. Durch Influenz kommt es zu einer Ladungsverschiebung auf den in Kontakt befindlichen Platten, sodass nach dem trennen der Platten diese engegengesetzte Ladungen aufweisen.


Bilder

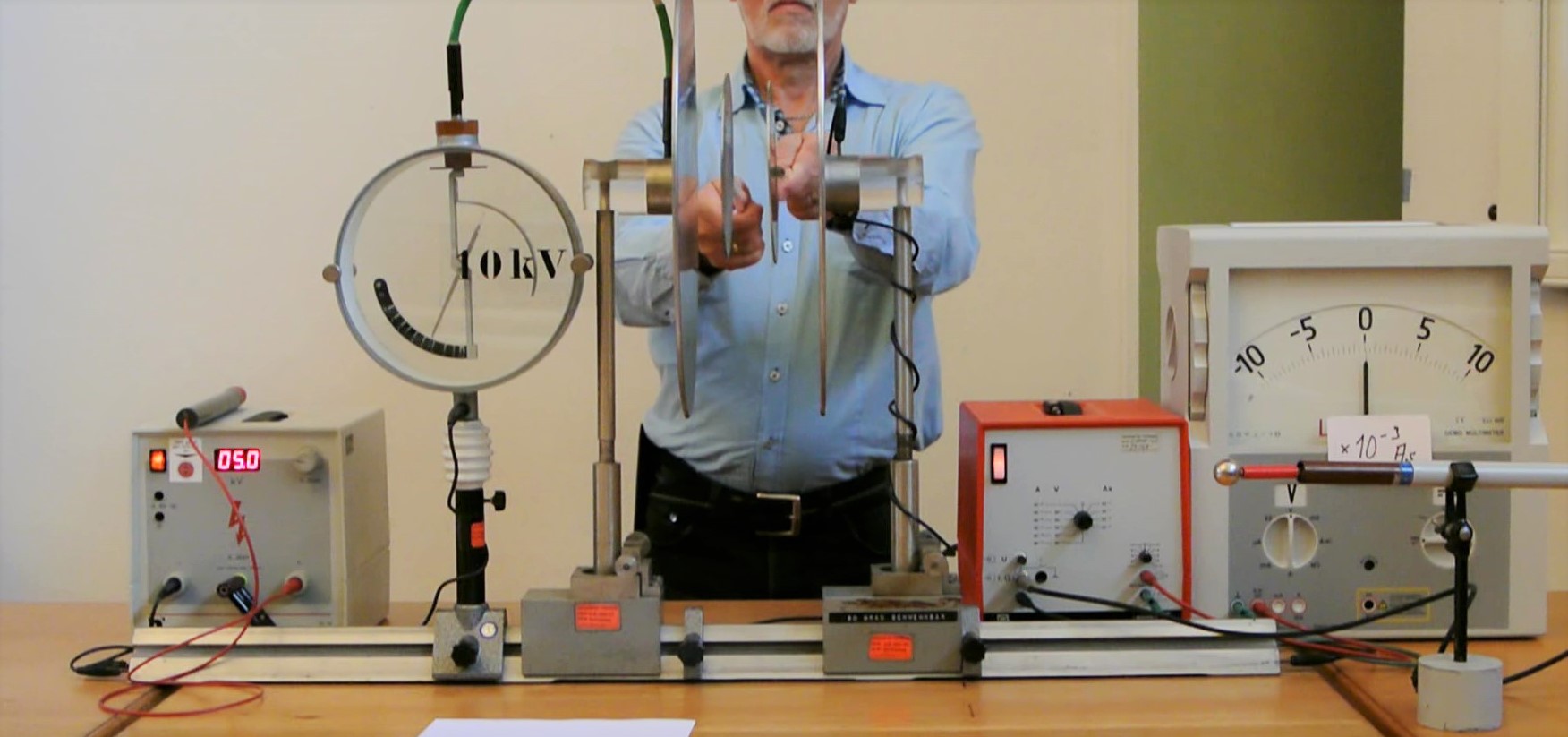

Trennen der Löffel im Feld

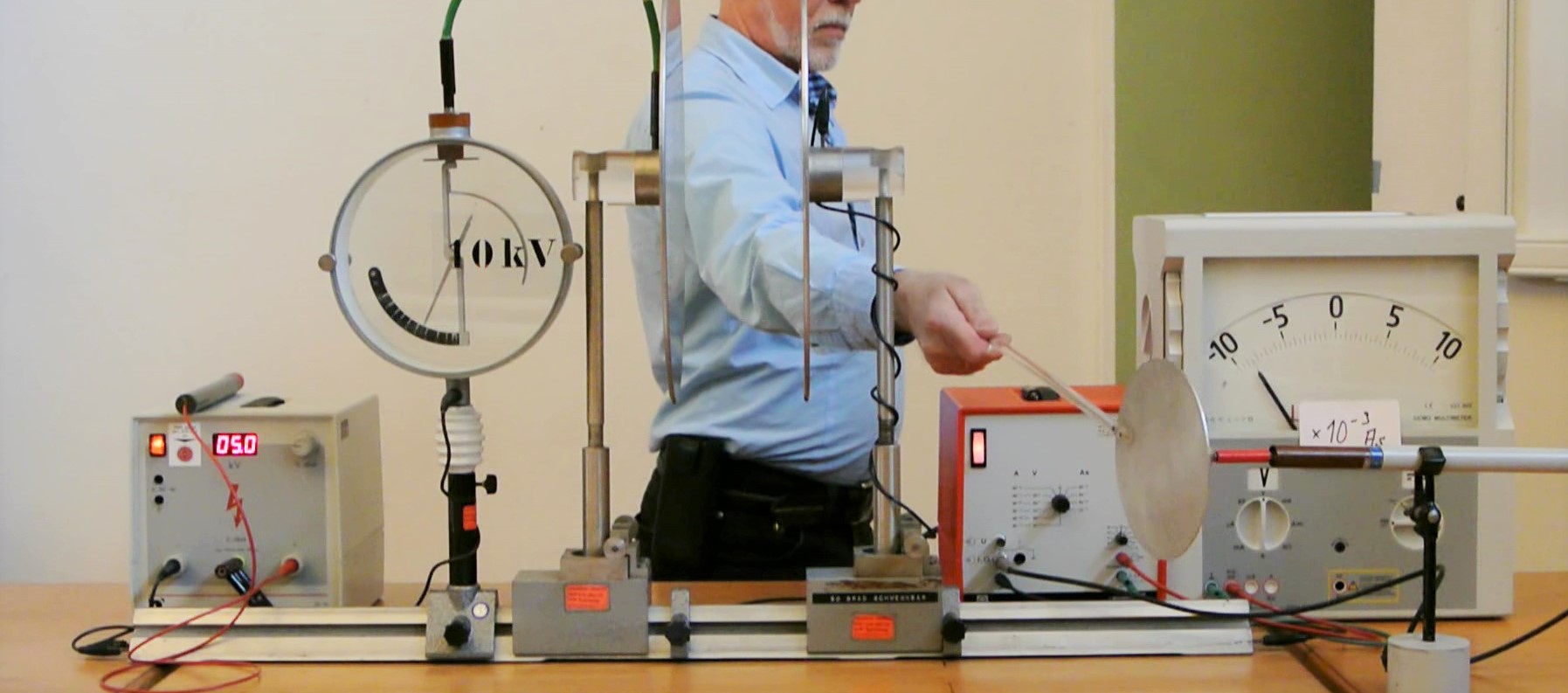

Entladen eines Löffels







Video

Durchführung

Material:

Plattenkondensator auf Zeiss-Schiene mit Elektrometer (Hörsaal Vorbereitungsraum)
HV-Netzgerät (Hörsaal Vorbereitungsraum Schrank 40)
Schutzwiderstand 20 MOhm(Sammlungsraum Schrank 31)
Schutzwiderstand 2 MOhm(Sammlungsraum Schrank 31)
Messverstärker Leybold(Hörsaal Vorbereitungsraum Schrank 40)
Demomessgerät Leybold(Sammlungsraum Schrank 40)
Verbindungskabel(Hörsaal Vorbereitungsraum Kabelwagen)
Zwei Alu-Löffel(Sammlungsraum Schrank 9 Regal e)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)
Verbindungskabel (Hörsaal Vorbereitungsraum Kabelwagen)

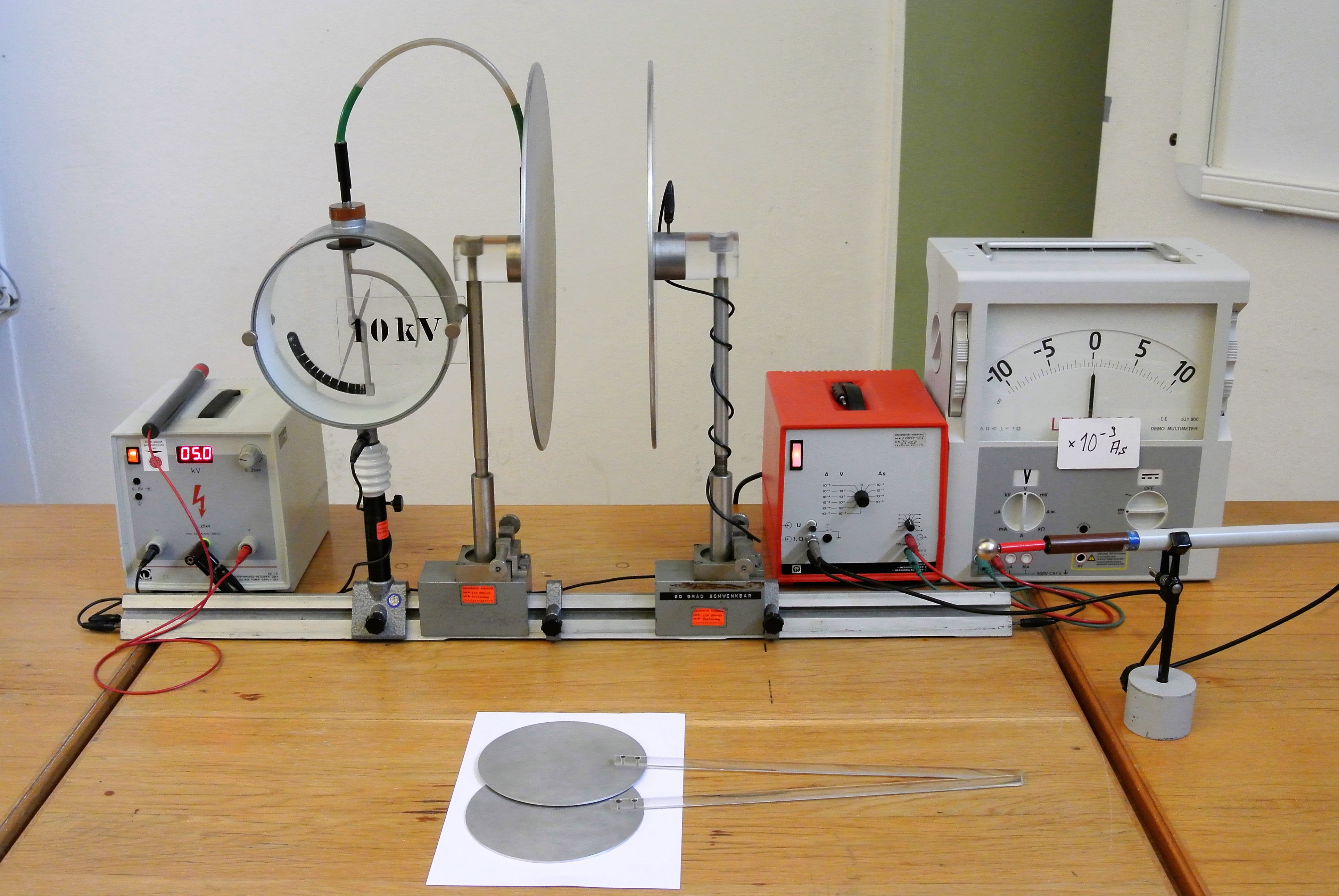

Aufbau:

Plattenkondensator aufbauen. Den Plattenabstand auf ca. 12 cm einstellen. Plattenkondensator und Elektrometer anschließen. Den 2 MOhm Schutzwiderstand auf die Messspitze des Ladungsmessers aufstecken und die Ladungsmessung am Messverstärker auf den Bereich 10hoch-9 As einstellen. Am Demomultimeter die Mitte-Null Skala verwenden. Am HV-Netzteil 5kV einstellen.



Durchführung:

Den Plattenkondensator durch Berühren mit dem Schutzwiderstand laden. Die zusammengefügten Löffel in das Feld des Plattenkondensators einbringen. Die Löffel im Feld trennen und einzeln über den Ladungsmesser entladen.




Sicherheitshinweise:

Vorsicht Hochspannung!

Dokumente

---

#tags

E 23.7, Influenz, Ladungstrennung, Leiter im Feld, Ladung,
