Fallende Kugel

Allgemein

Es können fünf Metallkugeln nacheinander ausgelöst werden, die dann aus einer Höhe von 4,79 Meter auf den Boden fallen. Mit einem Digitalzähler wird die Fallzeit bis zum Aufprall gemessen. Den Startimpuls bildet das Lösen der Kugel, den Stoppimpuls das akustische Signal, das über ein Mikrofon beim Aufschlag der Kugel am Boden registriert wird.A3304bild00.JPG

Bilder

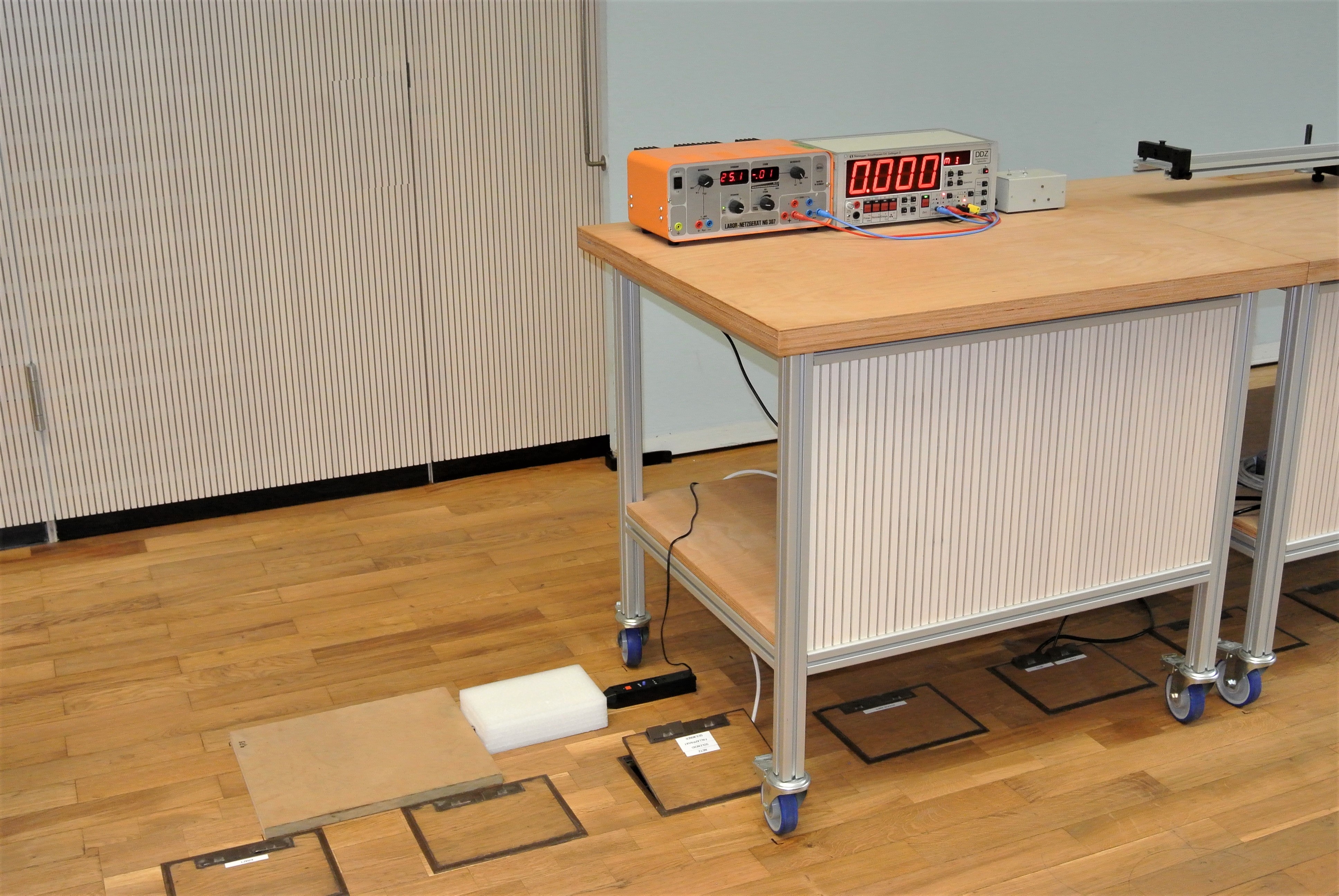

Versuchsaufbau

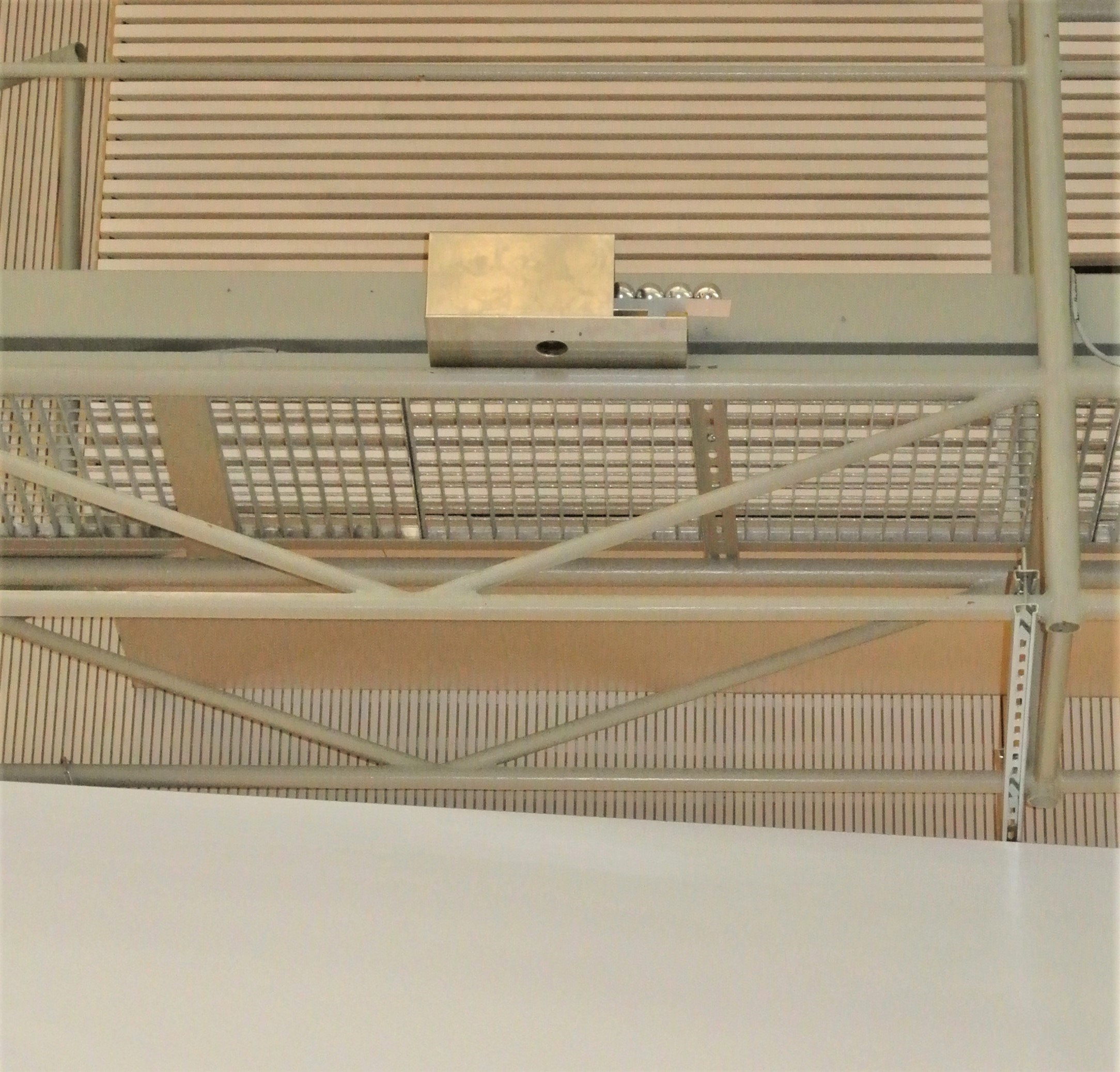

Kugelvorrat

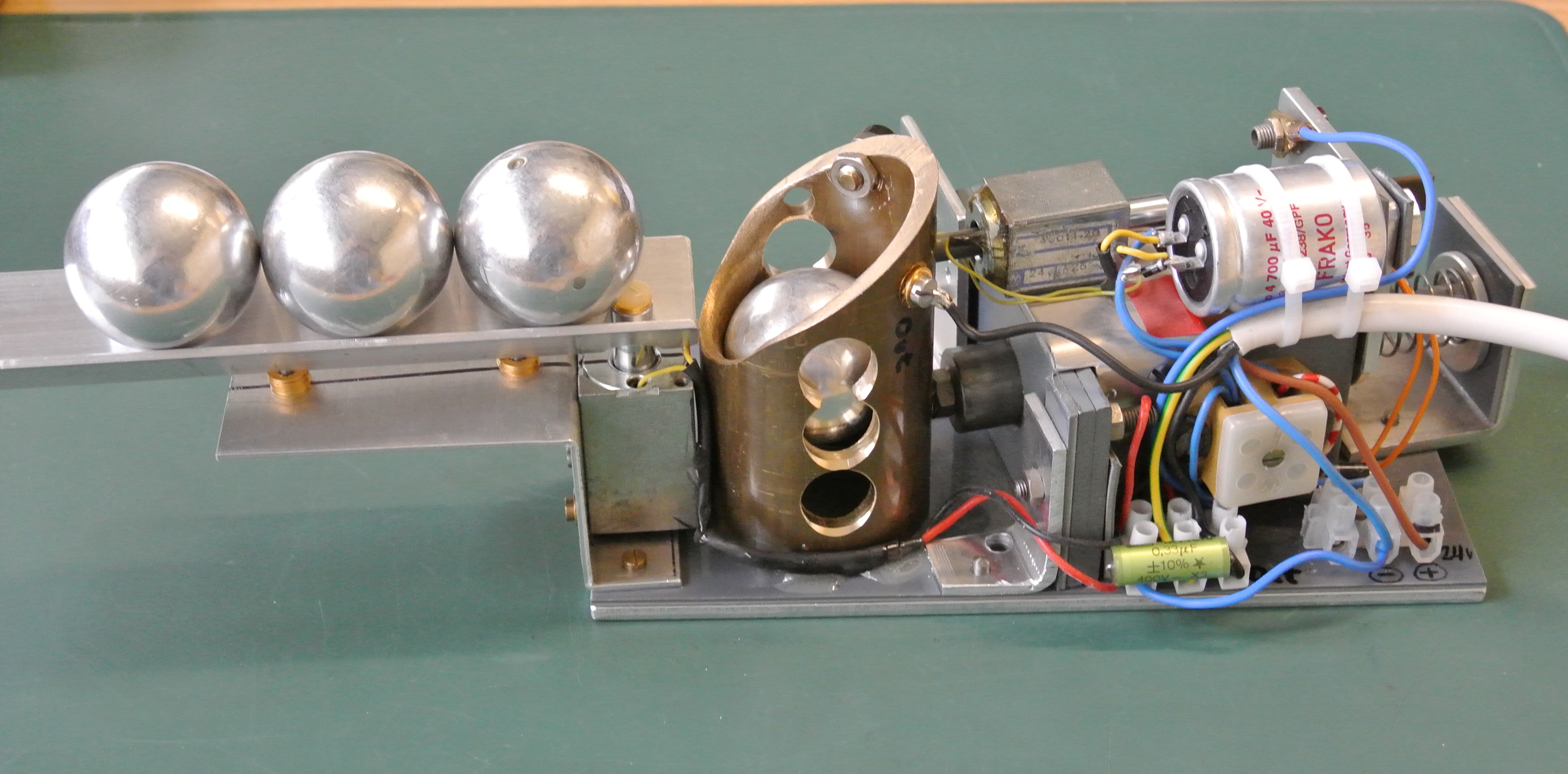

Auslösemechanismus



Video

Durchführung

Benötigte Materialien:

Schaltkasten mit Anschlussadapter und 6 Kugeln mit Zubehör (Sammlungsraum Schrank 2 Regal b)
Netzgerät NG307 30V/10A (Hörsaal Vorbereitungsraum Schrank 40 oder Sammlungsraum Schrank 40)
Digitalzähler von Fa.Steinegger (Sammlungsraum Schrank 40 oder Hörsaal Vorbereitungsraum Schrank 40)
Mikrofon Fa. Leybold (Sammlungsraum Schrank 22 Regal d)
Stativmaterial (Hörsaal Vorbereitungsraum Schrank 25)

Aufbau:

Den Schaltkasten am Bodensteckfeld einstecken. Das Netzgerät für den Schaltkasten auf 25V, 10 A einstellen und anschließen. Den Start-Ausgang am Schaltkasten mit dem Zähler verbinden. Den Eingang - Vorwahl Startimpulsform - am Zähler auf Öffner einstellen. Das Mikrofon am Zähler Stop-Eingang anschließen. Stoppimpulsform auf Schließer einstellen. Am Mikrofon Vorwahl Rechteck Impuls wählen und den Empfindlichkeitsregler auf Minimum einstellen. Mikrofon durch Drücken der roten Taste einschalten, bleibt dann für ca. 30 Minuten eingeschaltet.

Hinweise:

Die Kugeln in den Fallapparat auf der Galerie einlegen. Darauf achten, dass die erste Kugel vorsichtig eingelegt wird und sicher im Fallkanal liegt. Durchführung: Kugel durch Drücken der Fallen Taste auslösen und nächste Kugel durch Drücken der Laden Taste zum Fall vorbereiten. Angezeigte Messzeit durch Drücken der Reset-Taste am Zähler nullen.

Dokumente

---

#tags

A 33.4, Erdbeschleunigung, Gravitation,  Kugel, Kugeln, Fallen, Fall,
