Compton-Effekt

Allgemein

Streuung von Photonen an "freien" Elektronen.

Bilder

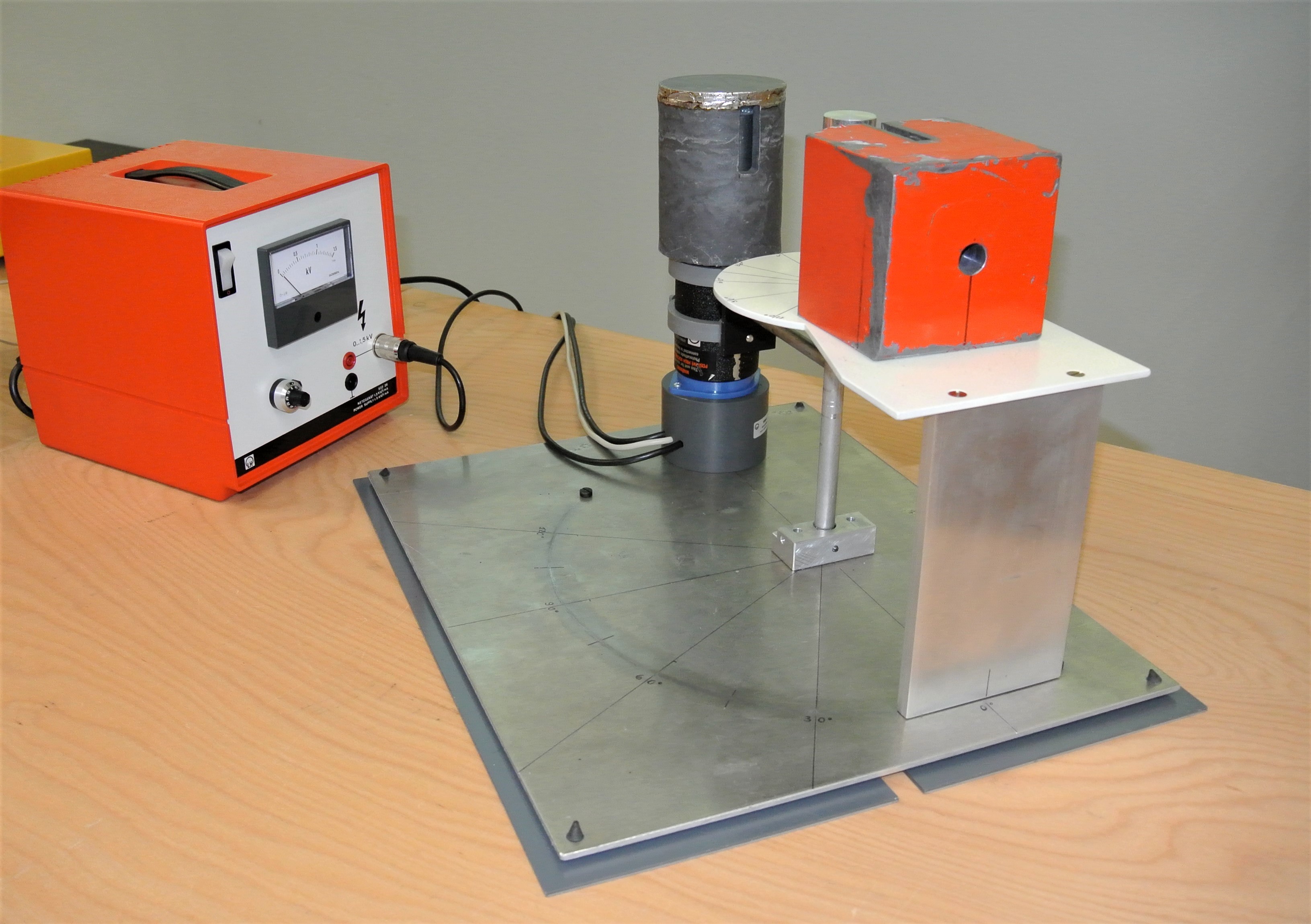

Versuchsaufbau












Video

Durchführung

Material:

Gestell mit Bleiabschirmung (Sammlungsraum Schrank 53 Regal d)
HV-Netzteil für Ausgangsstufe (Sammlungsraum Schrank 53 Regal d)
Szintillationszähler mit Ausgangsstufe (Sammlungsraum Schrank 22 Regal c)
VKA-Box (Sammlungsraum Schrank 22 Regal c)
Cassy Interface (Sammlungsraum Schrank 22 bzw. Hörsaal Untertischmontage)
Cs-137-Präparat (Keller-Tresor bzw. Schrank 53)


Aufbau:

Den Fotovervielfacher mit der Ausgangsstufe vor dem Austrittsspalt des Präparat-Halters (Blei-Block) positionieren. Die Ausgangsstufe an das HV-Netzteil anschließen. Die VKA-Box auf das Cassy-Interface aufstecken und mit der Ausgangstufe verbinden. Die Bleiabschirmung vorsichtig auf den Szinitillationszähler setzen. Das Präparat in den Blei-Block einsetzen und das Cassy-File aufrufen. Nach dem Start des Programmes das Cs-Spektrum kalibrieren.


Durchführung:

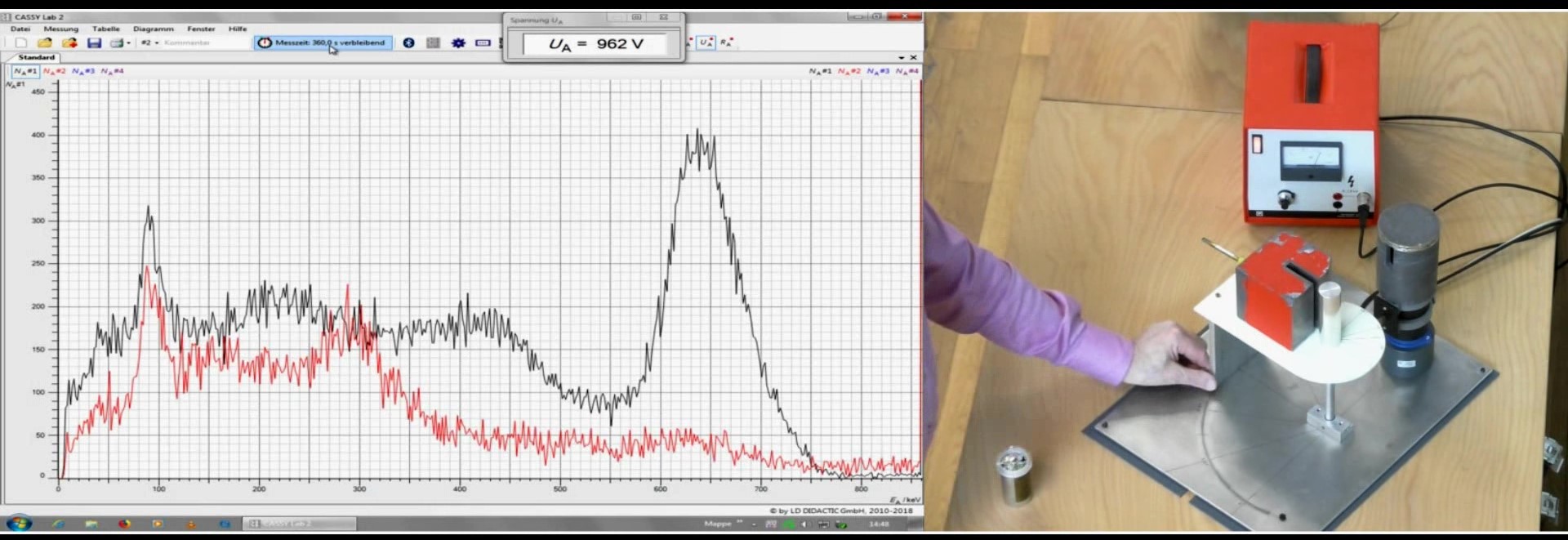

Die Spektren bei einem Winkel von 90 und 120 Grad zum Fotovervielfacher aufzeichnen.


Hinweise:

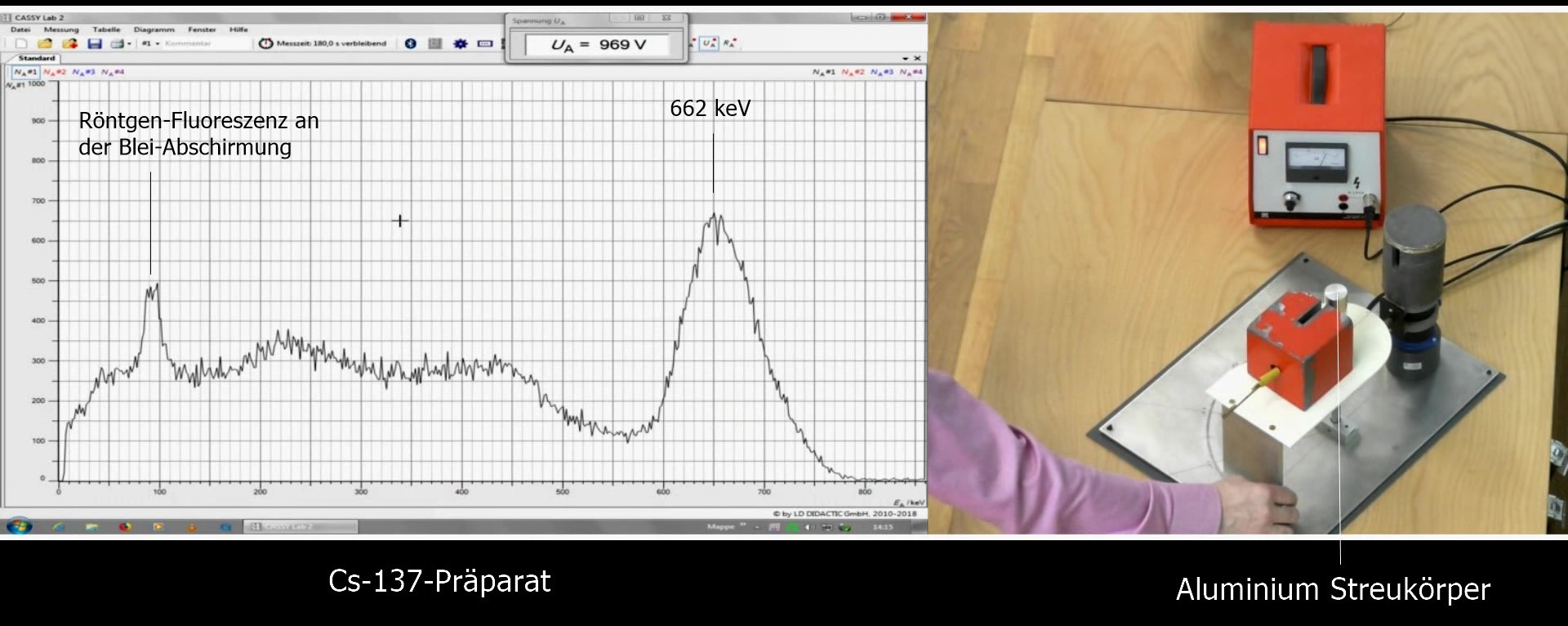

Die im unteren Energiebereich auftretende Absorptionslinie ist auf Röntgen-Fluoreszenz in der Bleiabschirmung zurückzuführen.


Dokumente

---

#tags

H 33.1, Compton-Effekt, Streuung, Rückstreuung,
